بهترین دستگاه ارتعاش‌سنج پرتابل برای پایش وضعیت

اهمیت پایش ارتعاش در تجهیزات

پایش وضعیت یا Condition Monitoring یکی از حیاتی‌ترین بخش‌های نگهداری پیشگیرانه در صنایع مدرن است. بیش از نیمی از خرابی‌های مکانیکی در ماشین‌آلات دوار ناشی از ارتعاشات غیرعادی‌اند که معمولاً در مراحل اولیه با چشم یا گوش غیرمسلح قابل تشخیص نیستند. در چنین شرایطی، استفاده از ارتعاش‌سنج پرتابل (Portable Vibration Meter) نقش اساسی در جلوگیری از توقفات ناگهانی خط تولید دارد. مفهوم «پایش وضعیت» در واقع ارتباط مستقیم با اندازه‌گیری پارامترهایی چون سرعت (Velocity)، شتاب (Acceleration) و جابجایی (Displacement) ارتعاش دارد که برای ارزیابی سلامت تجهیز بر اساس استانداردهای بین‌المللی مانند ISO 10816 تعریف شده‌اند. در صنایع نیروگاهی، سیمان، فولاد، پالایشگاه و پتروشیمی، کوچک‌ترین تغییر در تراز ارتعاشی می‌تواند نشانه آغاز خرابی بلبرینگ، نامیزانی (Imbalance)، یا ناهماهنگی کوپلینگ‌ها (Misalignment) باشد. در سال‌های گذشته، تکنولوژی ارتعاش‌سنج‌های پرتابل از دستگاه‌های آنالوگ ساده به ابزارهای هوشمند دیجیتال تبدیل شد که قابلیت ثبت داده، مقایسه تاریخچه و حتی انتقال بی‌سیم اطلاعات دارند. این پیشرفت امکان تحلیل دقیق روند تغییر ارتعاش را فراهم کرده است و مهندسان تعمیرات می‌توانند با بررسی طیف فرکانسی یا استخراج ویژگی‌های محدوده زمانی، عیوب ریز در اجزای روتور یا بلبرینگ را تشخیص دهند. انتخاب بهترین دستگاه ارتعاش‌سنج پرتابل برای پایش وضعیت، مستلزم شناخت دقیق از نیازهای صنعتی، گستره فرکانسی مورد بررسی، دامنه قابل اندازه‌گیری و قابلیت‌های نرم‌افزاری دستگاه است.

شاخص‌های کلیدی انتخاب ارتعاش‌سنج

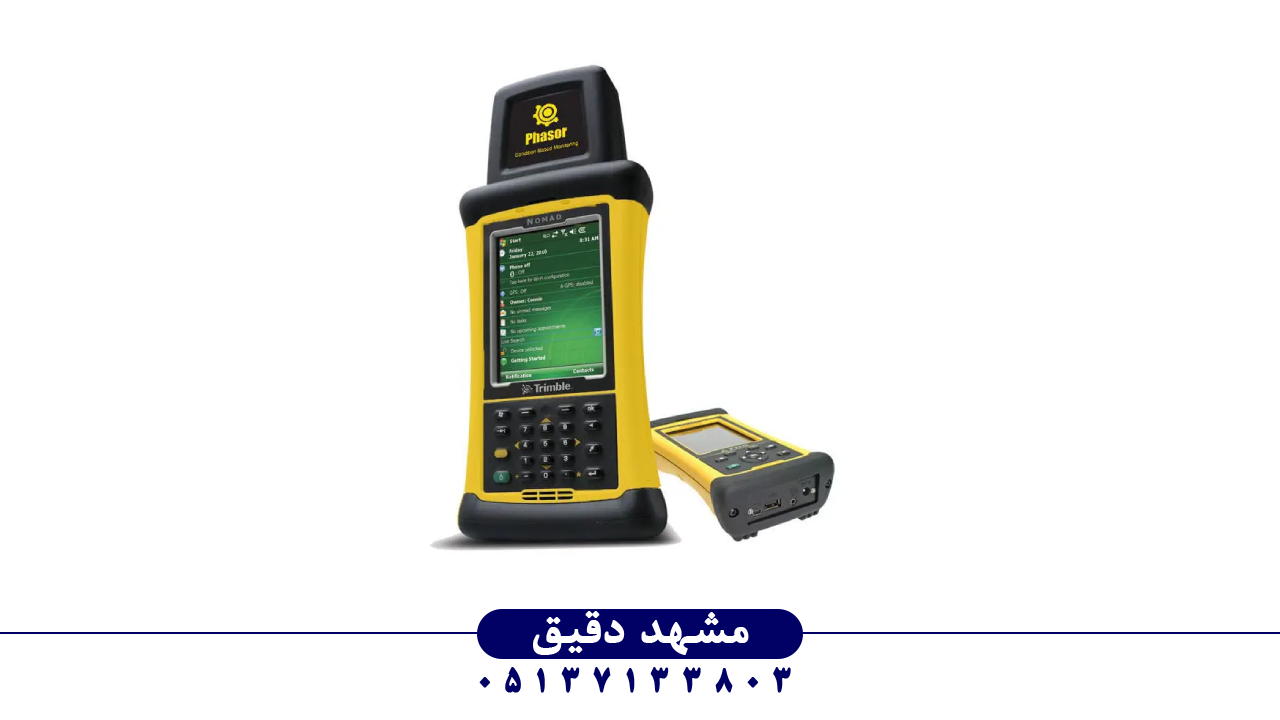

انتخاب بهترین دستگاه ارتعاش‌سنج پرتابل نیازمند بررسی مجموعه‌ای از شاخص‌های فنی است که تعیین‌کننده دقت اندازه‌گیری و کارایی عملیاتی دستگاه می‌باشند. نخستین فاکتور دامنه شتاب (Acceleration Range) و حساسیت سنسور است؛ زیرا در اندازه‌گیری ارتعاشات بلبرینگ‌ها و تجهیزات با سرعت بالا، حساسیت سنسور باید بتواند تا محدوده چند g را به‌طور دقیق تشخیص دهد. دومین مؤلفه گستره فرکانسی است؛ برای مثال، در کاربردهای صنعتی عمومی فرکانس تا ۱۰۰۰ هرتز کفایت می‌کند، اما در آنالیز دقیق بلبرینگ باید حداقل تا ۵۰۰۰ یا ۱۰۰۰۰ هرتز قابل اندازه‌گیری باشد. عامل دیگر نوع سنسور است. اغلب ارتعاش‌سنج‌های پرتابل از سنسور پیزوالکتریک (Piezoelectric Accelerometer) استفاده می‌کنند که دقت بالایی دارد و به نویز محیطی حساس نیست. در کنار این ویژگی‌ها، وجود قابلیت‌هایی مانند فیلتر دیجیتال، حافظه داخلی برای ثبت داده‌ها و ارتباط Bluetooth یا USB جهت انتقال اطلاعات نیز اهمیت دارد. در این میان، شرکت‌هایی مانند Fluke، SKF، و برند OLIP توانسته‌اند مدل‌هایی را توسعه دهند که علاوه بر قابلیت‌های مذکور، دارای نرم‌افزار تحلیل‌گر طیف هستند. یکی از محصولات شاخص که در این زمینه شناخته شده است، ارتعاش سنج صنعتی الیپ مدل OLIP PHASOR می‌باشد که با دقت بالا، رابط کاربری سریع و سازگاری با استانداردهای بین‌المللی، به مهندسان امکان می‌دهد تا وضعیت ماشین‌آلات را به‌صورت پرتابل و میدانی بررسی کنند. این دستگاه با داشتن الگوریتم‌های آنالیز خودکار، تفسیر داده را برای اپراتور ساده‌تر کرده و نمودارهای ارتعاشی دقیق‌تری ارائه می‌دهد.

مکانیزم عملکرد ارتعاش‌سنج‌های پرتابل

یک ارتعاش‌سنج پرتابل در ساده‌ترین حالت از سه بخش اصلی تشکیل می‌شود: سنسور، مبدل (Transducer) و بخش نمایشگر یا پردازنده. سنسور شتاب‌سنج (Accelerometer) تغییرات مکانیکی را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال سپس توسط مدار تقویت‌کننده و فیلتر عبور پایین (Low Pass Filter) پردازش شده و برای اندازه‌گیری پارامترهایی نظیر RMS سرعت یا دامنه‌ی جابجایی مورد استفاده قرار می‌گیرد. توانایی فیلتر کردن نویزهای با فرکانس بالا، از اهمیت ویژه‌ای برخوردار است؛ زیرا داده‌های ناخواسته می‌توانند موجب خطای اندازه‌گیری شوند. امروزه ارتعاش‌سنج‌های جدید مجهز به پردازنده‌ی 32 بیتی و میکروکنترلرهای پیشرفته هستند تا بتوانند تحلیل فوری (Real-time Analysis) انجام دهند. برخی مدل‌ها حتی توانایی انجام FFT (تحلیل طیف فوری) دارند که امکان شناسایی دقیق منبع ارتعاش را فراهم می‌کند. در کاربردهایی که شرایط اندازه‌گیری پرخطر است، استفاده از Wireless Sensor Modules بسیار متداول شده است. در این حالت داده‌ها به‌صورت بی‌سیم به واحد پردازش مرکزی منتقل و ذخیره می‌شوند. مزیت ارتعاش‌سنج پرتابل آن است که بدون نیاز به نصب دائم روی ماشین، می‌تواند در چندین نقطه اندازه‌گیری به‌کار رود. همین ویژگی پرتابل بودن باعث شده ابزارهای مدرن مانند OLIP PHASOR، به‌عنوان راه‌حلی اقتصادی و کارآمد در سازمان‌های نگهداری صنعتی شناخته شوند. با استفاده از این دستگاه‌ها، مهندسان قادر خواهند بود با فاصله زمانی معین (مثلاً هفتگی یا ماهانه) الگوی ارتعاشی هر تجهیز را ثبت کرده و تغییرات آن را تحلیل نمایند.

ارتباط ارتعاش با خرابی یاتاقان‌ها

بیشتر خرابی‌های مکانیکی ماشین‌های دوار به پدیده‌ی تخریب بلبرینگ‌ها، یاتاقان‌ها و غلطک‌ها مربوط می‌شود. این المان‌ها کوچک‌ترین ناپیوستگی را با صدای اصطکاک و افزایش ارتعاش بروز می‌دهند. در مواردی که روان‌کاری ناکافی یا ذرات سخت در مسیر تماس وجود داشته باشد، ضربه‌های ناگهانی با فرکانس مشخص تولید می‌کنند که در نمودار FFT با پیک‌های متمایز دیده می‌شود. مهندسان با استفاده از ارتعاش‌سنج پرتابل این سیگنال‌ها را با حساسیت بالا ثبت کرده و بر اساس استاندارد ISO 15242 نوع خرابی را شناسایی می‌کنند. اندازه‌گیری Envelope Spectrum یا Demodulation نیز از دیگر روش‌های مدرن تحلیل بلبرینگ است که نیازمند ارتعاش‌سنج‌هایی با قابلیت نمونه‌برداری بالا (High Sampling Rate) می‌باشد. به عنوان مثال، هنگامی که خط تماس غلتک آسیب دیده باشد، فرکانس مشخصی با ضریب سرعت دوران در طیف ظاهر می‌شود. دستگاه‌های پرتابل امروزی می‌توانند این پترن را به صورت خودکار شناسایی کنند. به‌کارگیری چنین روش‌هایی علاوه بر کاهش توقفات اضطراری، موجب افزایش عمر تجهیز و کاهش هزینه‌های نگهداری می‌شود.

مزایای پرتابل بودن در صنایع

مزیت کلیدی ارتعاش‌سنج‌های پرتابل در مقایسه با سیستم‌های آنلاین (Online Monitoring Systems) در هزینه‌ی پایین‌تر و انعطاف‌پذیری بیشتر آنهاست. در بسیاری از صنایع، نصب دائمی سنسورهای ارتعاش روی همه‌ی ماشین‌ها مقرون به صرفه نیست، به‌ویژه در کارخانه‌هایی با صدها تجهیز چرخان. در چنین محیط‌هایی، ابزار پرتابل به مهندس امکان می‌دهد تا مسیر بازدید (Route) تعریف کرده و به‌صورت نوبتی نقاط مختلف را بررسی کند. دستگاه‌های مدرن دارای نرم‌افزار مدیریت مسیر هستند و کاربر می‌تواند با شماره‌گذاری مکان‌ها، داده‌ها را سازمان‌یافته ذخیره نماید. از منظر اقتصادی، استفاده از یک ارتعاش‌سنج پرتابل نسبت به نصب دائمی سنسورها تا ده برابر مقرون به صرفه‌تر است. همچنین با پیشرفت فناوری باتری‌های لیتیوم یونی و نمایشگرهای رنگی TFT، این دستگاه‌ها سبک‌تر و کارآمدتر شده‌اند. قابلیت اطمینان آنها با عایق‌بندی در برابر غبار و رطوبت (Ingress Protection IP67) افزایش یافته است. مهندسان تعمیرات سیار (Field Maintenance Engineers) معمولاً این نوع تجهیزات را ترجیح می‌دهند زیرا می‌توانند در مناطق مختلف کارخانه و حتی در شرایط محیطی سخت اطلاعات فوری از وضعیت ارتعاش ماشین‌ها به‌دست آورند.

استانداردهای بین‌المللی ارزیابی ارتعاش

برای تفسیر صحیح مقادیر اندازه‌گیری شده، رعایت استانداردهای جهانی اهمیت دارد. مهم‌ترین مرجع‌ها شامل ISO 10816 و نسخه جدیدتر آن ISO 20816 هستند که محدوده‌های مجاز ارتعاش را بسته به نوع و توان ماشین تعریف می‌کنند. این استانداردها به مهندسان اجازه می‌دهند بین ارتعاش نرمال و بحرانی تمایز قائل شوند. همچنین در تجهیزات الکتریکی مانند موتورهای AC، استاندارد IEC 60034-14 ملاک ارزیابی ارتعاشات است. در پالایشگاه‌ها، نظام‌های نگهداری از متد CMS (Condition Monitoring System) استفاده می‌کنند تا سطوح ارتعاشی را با داده‌های مرجع مطابقت دهند. استفاده از نرم‌افزارهایی مثل SKF @ptitude یا CMMS محور تحلیل داده را دقیق‌تر می‌کند. ارتعاش‌سنج پرتابل مناسب باید بتواند داده‌ها را در قالب‌های قابل تطبیق با این استانداردها ذخیره و منتقل کند.

نقش تحلیل فرکانسی در پایش وضعیت

اهمیت تحلیل فرکانسی (Frequency Spectrum Analysis) در شناسایی منبع ارتعاش غیرقابل انکار است. روش FFT (Fast Fourier Transform) برای جداسازی مؤلفه‌های مختلف ارتعاش به‌کار می‌رود. از طریق این پردازش می‌توان تشخیص داد که آیا علت ارتعاش ناشی از نامیزانی است یا خمش شفت یا عیب بلبرینگ. دستگاه‌های جدید مانند OLIP PHASOR با پردازنده‌های قدرتمند و نمایشگرهای رنگی، توانایی اعمال تحلیل FFT را در محل دارند و دیگر نیازی به رایانه‌ی جانبی نیست. یکی از پیشرفت‌های اخیر، امکان انجام Cross Phase Analysis است که تفاوت فاز ارتعاش در دو نقطه را مشخص می‌کند. این داده برای مهندسان بالانس بسیار حیاتی است.

مقایسه فناوری‌های ارتعاش‌سنج هوشمند

در دهه‌ی اخیر، پیشرفت در سیستم‌های اندازه‌گیری دیجیتال موجب ظهور ارتعاش‌سنج‌های هوشمند با قابلیت اتصال به شبکه‌های IoT شده است. این دستگاه‌ها جریان اطلاعات را مستقیماً به سامانه‌ی تحلیلی مرکزی ارسال کرده و وضعیت هر تجهیز را در قالب داشبورد آنلاین نمایش می‌دهند. اما در محیط‌هایی که اینترنت یا شبکه صنعتی در دسترس نیست، ارتعاش‌سنج پرتابل همچنان مزیت خود را حفظ کرده است. مدل‌هایی مانند OLIP PHASOR با قابلیت ذخیره داده‌های چند نقطه و تخلیه سریع اطلاعات در نرم‌افزار تحلیل، ترکیبی از قابلیت پرتابل و هوشمند را ارائه می‌دهند. چنین طراحی‌هایی امکان اجرای پایش وضعیت را حتی در نقاط دورافتاده بدون استفاده از کابل یا شبکه مرکزی فراهم می‌کنند.

ملاحظات فنی در کاربری میدانی

در کاربردهای میدانی باید عواملی مانند دمای کاری، رطوبت، میدان‌های مغناطیسی مجاور و نحوه‌ی نصب سنسور ارتعاش در نظر گرفته شود. اگر سطح نصب ناهموار باشد، داده‌های به‌دست‌آمده دقت لازم را نخواهند داشت. بنابراین، مهندسان باید از آهن‌رباهای مخصوص یا پیچ اتصال رزوه‌ای M8 برای استقرار سنسور استفاده کنند. همچنین در هنگام استفاده از دستگاه، جهت‌گیری محور اندازه‌گیری باید با محور چرخش تجهیز تطبیق داشته باشد تا اندازه‌گیری به‌درستی انجام گیرد. دستگاه ارتعاش سنج صنعتی الیپ مدل OLIP PHASOR با ارائه‌ی سنسور مغناطیسی با قدرت جذب بالا و پروب‌های مقاوم در برابر دما، برای این شرایط میدانی طراحی شده است. بهره‌گیری از باتری لیتیومی با دوام ۸ ساعت کاری و قابلیت شارژ سریع USB-C از دیگر مزایای آن به شمار می‌آید.

تحلیل داده‌ها و گزارش‌گیری مهندسی

جمع‌آوری داده تنها نیمی از کار است؛ قسمت اصلی، تفسیر و ارائه‌ی گزارش‌های مهندسی است. نرم‌افزارهای تحلیلی مرتبط با ارتعاش‌سنج‌ها معمولاً قابلیت رسم Trend Diagram، ذخیره تاریخچه و تعیین RMS محدوده دارند. از طریق تحلیل روند می‌توان پیش از وقوع خرابی، افزایش تدریجی ارتعاش را شناسایی و اقدام اصلاحی انجام داد. در گزارش‌های فنی، مقادیر سرعت ارتعاش (mm/s RMS)، جابجایی (μm Peak-to-Peak) و شتاب (g) ثبت می‌شوند. برای تجهیزات حساس، مقدار سرعت نباید از حدود استاندارد فراتر رود؛ در غیر این صورت، خرابی قریب‌الوقوع است.

آموزش و فرهنگ‌سازی نگهداری پیشگیرانه

وجود تجهیزات ارتعاش‌سنجی پیشرفته بدون آموزش کارکنان، کارایی چندانی ندارد. مهندسان باید با مفاهیم پایه‌ای ارتعاش‌شناسی، نحوه‌ی نصب صحیح سنسور و تحلیل داده‌ها آشنا باشند. شرکت مشهد دقیق علاوه بر تأمین تجهیزات پایش وضعیت، دوره‌های آموزشی مرتبط با ارتعاش‌سنجی و تحلیل سیگنال برگزار می‌کند تا کاربران بتوانند داده‌های دریافتی را به تصمیمات نگهداری دقیق تبدیل کنند. به کارگیری هم‌زمان ارتعاش‌سنج پرتابل و نرم‌افزار تحلیلی، ساختار سیستم‌های نگهداری را از حالت واکنشی به پیش‌بینانه تغییر می‌دهد که یکی از اهداف اصلی Industry 4.0 است.

جمع‌بندی نهایی انتخاب دستگاه

در جمع‌بندی می‌توان گفت که بهترین دستگاه ارتعاش‌سنج پرتابل برای پایش وضعیت باید ترکیبی از دقت، کاربری ساده، قابلیت انتقال داده و مقاومت صنعتی باشد. دستگاه‌هایی مانند OLIP PHASOR با طراحی ارگونومیک و نرم‌افزار تحلیلی قدرتمند، برای اجرای برنامه‌های نگهداری پیشگیرانه در محیط‌های صنعتی ایران انتخابی هوشمندانه محسوب می‌شوند. این دستگاه‌ها مطابق با استانداردهای ISO و IEC بوده و از لحاظ اقتصادی نیز گزینه‌ی مقرون‌به‌صرفه‌ای به شمار می‌آیند. مهندسانی که از چنین ابزارهایی استفاده می‌کنند، به‌مرور شاهد کاهش ۳۰ تا ۵۰ درصدی توقفات اضطراری و افزایش عمر ماشین‌آلات خواهند بود. صنعت امروز به سمت پایش لحظه‌ای و تصمیم‌سازی مبتنی بر داده حرکت می‌کند، و ارتعاش‌سنج‌های پرتابل نقطه‌ی آغاز این تحول محسوب می‌شوند.
