نحوه تشخیص نشت جریان در تابلوها

اهمیت حیاتی تشخیص نشت جریان

در سامانه‌های الکتریکی صنعتی، یکی از موضوعات کلیدی در ایمنی و بهره‌وری، مسئله تشخیص نشت جریان است. پدیده نشت جریان (Leakage Current) زمانی رخ می‌دهد که بخشی از جریان الکتریکی، به جای عبور از مسیر اصلی مداری، از طریق مسیرهای ناخواسته مانند بدنه فلزی تجهیزات یا سیستم زمین عبور کند. در سیستم‌های توزیع برق و تابلوهای کنترل، این جریان‌های ناچیز اگرچه ممکن است در ابتدا در حد میلی‌آمپر باشند، اما می‌توانند با گذشت زمان منجر به گرمایش موضعی، تلفات توان، خرابی عایق‌ها و خطر برق‌گرفتگی شوند. بر اساس استاندارد IEC 60364 و IEEE 80، جریان‌های نشت نباید از حد مجاز مشخصی (معمولاً بین ۰٫۵ تا ۳٫۵ میلی‌آمپر به ازای هر فاز) تجاوز کنند. اما در صنایع سنگینِ دارای بارهای غیرخطی و ادوات الکترونیک قدرت، تشخیص دقیق این جریان‌ها بسیار دشوار است، زیرا وجود هارمونیک‌ها باعث اعوجاج شکل موج شده و اندازه‌گیری جریان نشتی را پیچیده می‌کند. در چنین شرایطی بهره‌گیری از تجهیزاتی موسوم به کلمپ نشت جریان (Leakage Clamp Meter) الزامی است. این ابزارها با دقت بسیار بالا قادر به تفکیک جریان‌های اختلافی میان فاز و نول و آشکارسازی سریع مسیرهای نشتی هستند. اگر در مراحل اولیه، این جریان‌ها شناسایی و رفع نشوند، می‌توانند به خاموشی‌های ناگهانی، آسیب به تجهیزات حساس PLC و یا ایستگاه‌های کنترل فرآیند منجر گردند. اهمیت موضوع به حدی است که کمیسیون بین‌المللی الکتروتکنیک (IEC) بر نصب سیستم‌های پایش پیوسته نشت جریان در تابلوهای بحرانی تأکید دارد. بنابراین، مفهوم “تشخیص نشت جریان” نه یک اقدام جانبی، بلکه بخشی جدایی‌ناپذیر از فلسفه “ایمنی الکتریکی پیشگیرانه” محسوب می‌شود.

مبانی فیزیکی و ماهیت نشت جریان

از دیدگاه فیزیکی، نشت جریان نتیجه برهم‌خوردن تعادل مسیر بازگشت جریان در مدار است. در یک سیستم ایده‌آل، جمع جبری جریان در سیم‌های فاز و نول برابر صفر است، اما در واقعیت، بخشی از جریان به‌علت اشباع دی‌الکتریک کابل، رطوبت، گردوغبار، یا نقص عایقی از طریق مسیر زمین عبور می‌کند. مثلاً وقتی کابل با پوشش PVC قدیمی در فشار متوسط کار می‌کند، خاصیت خازنی میان هادی و زمین باعث ایجاد جریانی با فاز ۹۰ درجه نسبت به ولتاژ می‌شود. مقدار این جریان بر اساس رابطه‌ی I = C × dv/dt به ظرفیت خازنی سیستم و نرخ تغییر ولتاژ بستگی دارد. هرچه طول کابل، فرکانس شبکه، یا ولتاژ افزایش یابد، ظرفیت خازنی موثر و در نتیجه جریان نشتی بیشتر می‌شود. در کارخانه‌هایی که از درایوهای فرکانس متغیر (VFD) استفاده می‌کنند، طیف بالای هارمونیک در خروجی مبدل‌ها، مسیرهای نشتی خازنی را تشدید می‌کند. در نتیجه، خطاهای محافظ نشتی (RCD Trip) حتی در نبود خطاهای واقعی روی می‌دهد. لذا تشخیص صحیح بین جریان‌های نشتی طبیعی و نشتی‌های خطرناک نیازمند ابزار دقیق با تفکیک بالا و فیلتر دیجیتال است.

استانداردهای بین‌المللی مرتبط با ایمنی

در حوزه تشخیص نشت جریان، استانداردهای متعددی تدوین شده‌اند که هر یک ناظر بر بخش خاصی از سیستم هستند. استاندارد IEC 60755 به توصیف ویژگی‌های وسایل تشخیص خطای زمین (RCD) و نحوه واکنش آن‌ها نسبت به جریان‌های DC نشده در سیستم‌های AC می‌پردازد. در تأسیسات صنعتی، استاندارد IEC 62020 روش اندازه‌گیری و دقت مورد انتظار در تشخیص جریان‌های نشتی را مشخص می‌کند. از سوی دیگر، IEEE Std 142 (Recommended Practice for Grounding) دستورالعملی جامع در خصوص اتصال زمین و کنترل مسیرهای برگشت ناخواسته ارائه می‌دهد. همچنین مقررات NFPA 70 (NEC Code) حد مجاز افشانه‌های جریان در مدارهای ۱۲۰/۲۴۰ ولت را بیان و استفاده از آشکارسازهای تحت UL ۱۰۵۳ را توصیه می‌کند. در ایران نیز مطابق آیین‌نامه حفاظت و ایمنی وزارت نیرو، تابلوهای تغذیه واحدهای صنعتی با توان بیش از ۷۵ کیلووات باید به سامانه نشت جریان تجهیز گردند. رعایت این الزامات نه فقط جنبه قانونی بلکه بُعد فنی و اخلاقی در مسئولیت مهندسین برق دارد. نبود تجهیزات استاندارد می‌تواند در کوتاه‌مدت منجر به جرقه‌زنی، پدیده «Arc Flash» و در بلندمدت، فرسایش عایق گردد. از‌این‌رو بررسی انطباق دستگاه‌های اندازه‌گیری با استانداردهای جهانی پیش از خرید، بخش مهمی از فرایند اعتبارسنجی تجهیز محسوب می‌شود.

تجهیزات اندازه‌گیری و اصول عملکرد آن‌ها

تجهیزات تخصصی تشخیص نشت جریان بر اساس اصول میدان مغناطیسی «اثر هال» یا «ترانسفورماتور جریان تفاضلی» طراحی شده‌اند. در ساده‌ترین ساختار، دو سیم فاز و نول از درون هسته مغناطیسی عبور می‌کنند. اگر جریان عبوری در هر دو مسیر یکسان باشد، شار مغناطیسی خالص صفر می‌شود. اما با وجود نشت جریان به زمین، تعادل شار برهم می‌خورد و شار باقی‌مانده متناسب با اختلاف جریان القا می‌گردد. سیم‌پیچ ثانویه با تبدیل این شار به ولتاژ و اندازه‌گیری آن توسط مبدل A/D، مقدار دقیق جریان نشتی را نشان می‌دهد. محدوده حساسیت این ابزارها معمولاً بین ۰٫۱ میلی‌آمپر تا ۶۰ آمپر است. در مدل‌های حرفه‌ای از مبدل‌های True RMS و فیلتر Low‑Pass برای حذف هارمونیک بهره گرفته می‌شود تا تنها مؤلفه ۵۰–۶۰ Hz اندازه‌گیری گردد. برخی تجهیزات علاوه‌بر شناسایی نشتی، جهت و شکل موج خطا را نمایش می‌دهند و می‌توانند در تحلیل علل خرابی سیستم کمک شایانی کنند. یکی از نمونه‌های پیشرفته در این حوزه کلمپ نشت جریان فلوک مدل FLUKE 369FC است که به‌طور خاص برای محیط‌های صنعتی با سیم‌کشی متراکم و جریان‌های با فرکانس بالا طراحی شده و به دلیل دقت بالای ≤۰٫۲ میلی‌آمپر به‌عنوان مرجع در آزمایشگاه‌های کالیبراسیون مورد استفاده قرار می‌گیرد.

بررسی ساختار داخلی تابلو برق

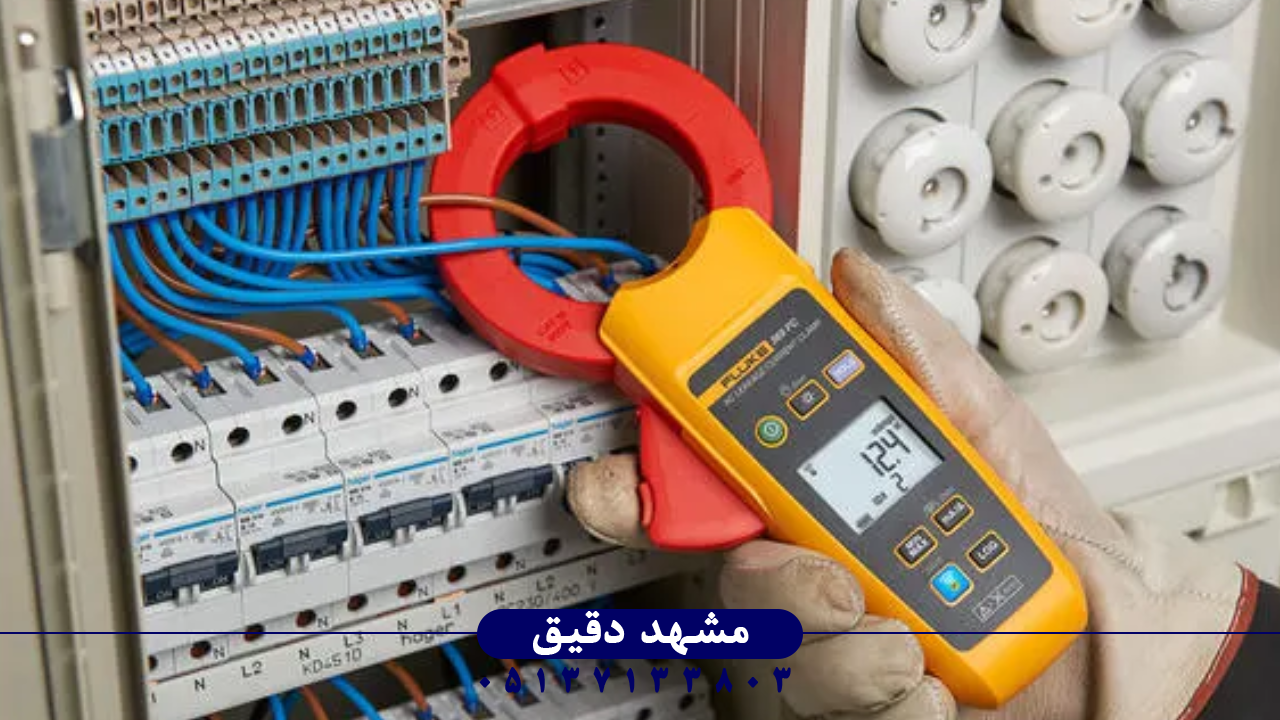

تابلو برق صنعتی ترکیبی از کلیدها، فیوزها، باس‌بارها و تجهیزات حفاظتی است که هدف اصلی آن توزیع و کنترل جریان الکتریکی در یک تأسیسات است. در این تابلوها، جریان‌های نشت معمولاً در مسیرهایی نظیر خازن‌های فیلتر، سرکابل‌ها یا عایق‌های فرسوده دیده می‌شوند. در تابلوهای LV که باس‌بار آلومینیومی دارند، خاصیت خازنی بین فاز و زمین قابل اغماض نیست و به‌همین دلیل تولید مقدار قابل‌ملاحظه‌ای از جریان واکنشی می‌کند. در تابلوهای دارای اینورتر و منابع تغذیه سوییچینگ، پالس‌های جریان نشتی باعث گرم‌شدن ترمینال Neutral می‌شوند. اندازه‌گیری صحیح در چنین شرایطی باید با کلمپی انجام گیرد که قادر به تفکیک جریان‌های AC و DC باشد. چیدمان فیزیکی نادرست کابل‌ها نیز می‌تواند موجب Coupling الکترومغناطیسی بین مدارها شود و مقادیر اشتباه در خوانش نشتی ایجاد کند. از لحاظ طراحی، تابلوها باید دارای Bus‑Bar Support عایق و سیستم Earth Bus مجزا باشند تا جریان نشتی کنترل گردد. مهندسان برق اغلب برای تست دوره‌ای، هر فیدر فاز و نول را جداگانه در آغوش کلمپ قرار داده و اختلاف جریان را بررسی می‌کنند.

روش‌های عملیاتی برای تشخیص دقیق

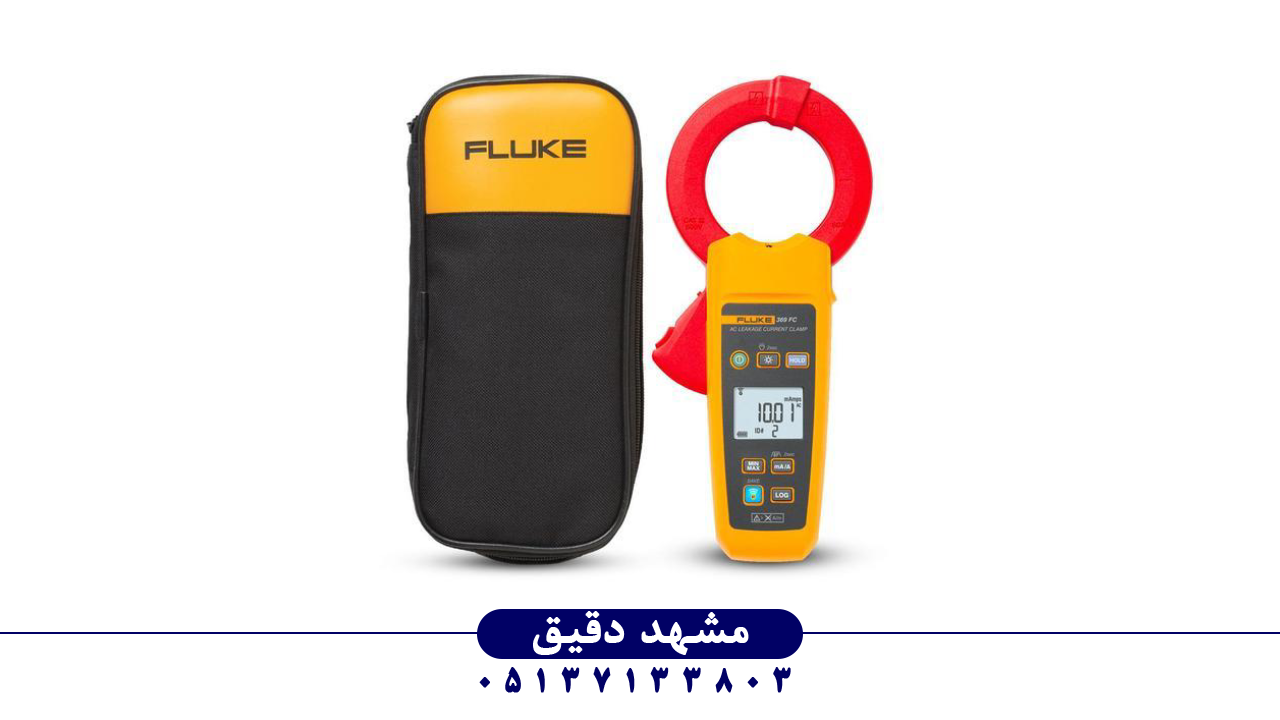

در هنگام بهره‌برداری از سیستم قدرت صنعتی، تشخیص نشتی باید به‌صورت مرحله‌ای و نظام‌مند انجام شود. نخست، همه مدارهای فرعی باید از تابلو جدا و اندازه‌گیری روی خط اصلی صورت گیرد. اگر نشت مشاهده شد، سپس هر شاخه جدا اندازه‌گیری می‌شود تا ناحیه معیوب شناسایی گردد. استفاده از کلمپ نشت جریان فلوک مدل FLUKE 369FC در این فرایند سبب می‌شود کاهش نویز و شناسایی دقیق جریان در محدوده میلی‌آمپر با سهولت انجام گیرد. این دستگاه دارای فک بزرگ ৬১ میلی‌متری بوده و امکان محاصره چند کابل را به‌طور همزمان دارد. قابلیت Data Logging و Bluetooth Connectivity آن، امکان انتقال فوری داده‌ها به تلفن همراه یا نرم‌افزار Fluke Connect را فراهم می‌کند تا گزارش تحلیلی تولید شود. برای دقت بیشتر، اندازه‌گیری باید در زمان‌های اوج بار و کم‌بار انجام شود، زیرا جریان نشتی ممکن است با تغییر فرکانس سوئیچینگ در درایوهای VFD تغییر کند. همچنین دمای محیط و رطوبت تأثیر مستقیم بر مقاومت سطحی عایق دارند، بنابراین توصیه می‌شود در هر تست، این شرایط ثبت شوند. در صورت تجاوز جریان از حد ۳٫۵ میلی‌آمپر، مسیر زمین باید بررسی و در صورت لزوم تعویض کابل یا استفاده از روکش XLPE مطابق IEC 60502 انجام گیرد.

تحلیل علل رایج بروز نشت جریان

عوامل مؤثر در بروز نشت جریان را می‌توان در سه دسته اصلی تقسیم‌بندی کرد: عوامل عایقی، عوامل محیطی و عوامل طراحی. در دسته اول، پیرشدگی عایق‌های پلیمری و شکست دی‌الکتریک منجر به عبور جریان نشتی مستقیم می‌شود. افزایش دمای موضعی در اثر بارگذاری زیاد یا اتصال نامناسب می‌تواند همانند نقاط داغ در ترموگرام به‌مرور عایق را تخریب کند. در دسته دوم، رطوبت و آلودگی سطحی بیشترین سهم را دارند. بخار روغن یا نمک در فضاهای صنعتی به‌صورت فیلم باریک رسانا بر روی سطوح تجهیزات ته‌نشین شده و مسیر میکروسکوپی برای عبور جریان ایجاد می‌کند. سومین عامل، طراحی نادرست شبکه زمین و کابل‌کشی است؛ مثلاً در صورت استفاده از چند نقطه زمین جداگانه، جریان‌های گردشی (Circulating Currents) بین آن‌ها شکل می‌گیرد که با عنوان نشت جریان شناخته می‌شود. تحلیل‌ دقیق این پدیده تنها با ابزار دارای حساسیت میلی‌آمپر و فیلتر ۵۰ Hz امکان‌پذیر است. استفاده از کلمپ‌های معمولی جریان AC، به‌دلیل نویز زیاد و عدم تشخیص سیگنال‌های کوچک، توصیه نمی‌شود.

بهترین شیوه‌های نگهداری و بازرسی دوره‌ای

برای حفظ ایمنی و کاهش احتمال نشت، تدوین برنامه بازرسی جریان‌های نشتی در خطوط قدرت ضروری است. مطابق IEC 60364‑6، هر تابلوی برق باید دست‌کم سالی یک‌بار از نظر عایق و نشتی بررسی شود. آزمایش شامل اندازه‌گیری مقاومت عایقی با 500 V DC و ثبت مقدار IR (Insulation Resistance) است. مقدار کمتر از 1 MΩ نشانه ضعف عایق بوده و نیازمند اقدام اصلاحی است. در آزمایش‌های عملی، ابتدا دستگاه با ولتاژ قطع شده و سپس مسیر زمین کنترل می‌شود تا از عدم وجود جریان نشتی ناخواسته اطمینان حاصل گردد. در محیط‌های با رطوبت زیاد، توصیه می‌شود تابلوها با سیستم تهویه گرمایی Anti‑Condensation به کار روند. استفاده از سیلیکون یا وارنیش عایق روی باس‌بارها نیز مفید است. ضمن اینکه کالیبراسیون دوره‌ای کلمپ نشت جریان باید حداقل هر ۱۲ ماه توسط مرکز دارای گواهی ISO 17025 انجام گیرد تا دقت اندازه‌گیری حفظ شود. خطای مجاز در محدوده ±۲ ٪ برای جریان‌های کمتر از ۵ میلی‌آمپر و ±۱ ٪ در مقادیر بالاتر تنظیم شده است. اجرای منظم این روال، از بروز خاموشی‌های ناگهانی و هزینه‌های ثانویه جلوگیری می‌کند.

تحلیل داده‌ها و تفسیر نتایج اندازه‌گیری

پس از جمع‌آوری داده‌ها، تحلیل باید مبتنی بر منحنی‌های روند (Trend Charts) انجام گیرد. تغییر تدریجی مقدار نشت جریان در بازه‌های زمانی متوالی، شاخص مناسبی برای فرسایش عایق محسوب می‌شود. اگر منحنی نشان دهد که جریان از ۱ به ۲ میلی‌آمپر طی سه ماه افزایش یافته، می‌توان نتیجه گرفت که مسیر مقاومت سطحی در حال کاهش است. نرم‌افزارهای اختصاصی مانند Fluke Connect Reports یا MATLAB Vectorscope می‌توانند مؤلفه‌های هارمونیکی جریان را نیز تجزیه کنند و سهم هر فرکانس را نمایش دهند. برای مثال، وجود مولفه ۳۰۰ Hz معمولاً نشانگر وجود منابع غیرخطی در شبکه است. این اطلاعات در تصمیم‌گیری‌های نگهداری پیشگیرانه (Predictive Maintenance) بسیار حیاتی‌اند. علاوه‌بر تحلیل عددی، بررسی شکل موج در اسیلوسکوپ جریان نیز کمک می‌کند تا نوع نشت (خازنی یا مقاومتی) تعیین شود. نشت خازنی معمولاً دارای اختلاف فاز ۹۰ درجه است، درحالی‌که نشت مقاومتی با ولتاژ هم‌فاز می‌باشد. تفکیک این دو نوع در انتخاب نوع حفاظ یا فیلتر RC تأثیر مستقیم دارد.

کاربردهای صنعتی و حوزه‌های حیاتی نظارت

تشخیص نشت جریان تنها در صنایع برق قدرت مطرح نیست؛ بلکه در صنایعی چون پتروشیمی، خودروسازی، داروسازی و نیروگاه‌های بخار نقشی حیاتی دارد. در پالایشگاه‌ها، وجود بخارات قابل اشتعال سبب شده نشت جریان حتی در حد میلی‌آمپر می‌تواند خطر اشتعال ایجاد کند. در تاسیسات بیمارستانی، نشت جریان از دستگاه‌های آزمایشگاهی ممکن است موجب خطا در سنسورهای حیاتی بیماران شود. در مراکز داده، با چگالی بالای تجهیزات IT، عبور جریان‌های نشتی از مسیرهای ارت می‌تواند منجر به تداخل EMI و خرابی سرورها گردد. بنابراین، سامانه پایش مستمر با استفاده از حسگر‌های دقیق الزامی است. شرکت‌های معتبر ابزار دقیق نظیر Fluke و Hioki مدل‌هایی عرضه کرده‌اند که به‌صورت بی‌سیم داده‌های نشت را برای تحلیل به مرکز مانیتورینگ انتقال می‌دهند. دستگاه FLUKE 369FC با گواهی CAT III 600 V در بسیاری از پالایشگاه‌های خاورمیانه برای تست‌های دوره‌ای کابل‌های LV و MV به‌کار می‌رود و نتایج آن مطابق با استاندارد IEC 61010‑1 به ثبت می‌رسد.

نقش فناوری دیجیتال و آینده پایش هوشمند

با رشد فناوری اینترنت اشیا (IoT)، دستگاه‌های اندازه‌گیری نشت جریان نیز هوشمند شده‌اند. امروزه، حسگرهای Leakage Smart در تابلوها نصب می‌شوند که داده‌ها را به‌صورت بلادرنگ به سرور مرکزی یا داشبورد Cloud ارسال می‌کنند. این سامانه‌ها با الگوریتم‌های Machine Learning الگوهای نشت را شناسایی کرده و قبل از وقوع حادثه هشدار می‌دهند. تحلیل‌گر بتواند تشخیص دهد که آیا افزایش جریان ناشی از خطای واقعی است یا تغییر طبیعی بار. در سیستم‌های نیروگاهی، ترکیب این فناوری با مانیتورینگ Partial Discharge بر اساس IEC 60270 به مهندسان اجازه می‌دهد تا عیب‌های عایقی در مراحل اولیه کشف شوند. همچنین داده‌های دما، رطوبت و ارتعاش در کنار اطلاعات نشت جریان، تصویری جامع از وضعیت سلامت تجهیزات فراهم می‌کنند. در راستای توسعه زیرساخت‌های هوشمند، شرکت مشهد دقیق به‌عنوان تأمین‌کننده رسمی ابزار دقیق صنعتی، محصولاتی چون کلمپ نشت جریان فلوک مدل FLUKE 369FC را برای پروژه‌های مانیتورینگ پیشرفته در صنایع نفت، گاز و نیرو معرفی می‌کند تا گام مؤثری در ارتقای ایمنی الکتریکی برداشته شود.

جمع‌بندی نهایی و نتیجه‌گیری تخصصی

نشت جریان در تابلوهای برق صنعتی پدیده‌ای پنهان اما پرخطر است که می‌تواند تبعات مالی و جانی سنگینی دربر داشته باشد. رویکرد مهندسی نوین بر پایش پیوسته نشت جریان، تحلیل داده‌های زمان‌واقعی و بهره‌گیری از تجهیزات دقیق با استاندارد جهانی استوار است. شناخت مبانی فیزیکی، رعایت استانداردهای IEC و IEEE، طراحی صحیح شبکه زمین و استفاده از ابزارهایی نظیر FLUKE 369FC، ستون‌های اصلی یک برنامه موفق تشخیص و پیشگیری را تشکیل می‌دهند. آینده صنعت برق در گرو رویکردی هوشمند و پیش‌نگرانه است؛ جایی‌که سنجش، تحلیل و اقدام در یک چرخه هوش مصنوعی تلفیق می‌شوند. مهندسان و مدیران فنی باید با تکیه بر این فناوری‌ها، سیستم‌های حیاتی را از خطرات نشت جریان محافظت کرده و طول عمر تجهیزات را افزایش دهند. در نهایت، درک عمیق از مفهوم “نشت جریان” نه تنها نشانه دانش فنی بلکه بیانگر تعهد به ایمنی و پایداری در زیرساخت‌های صنعتی کشور است.
