آموزش تشخیص خطای تماس در کلیدهای فشار

مفهوم و اهمیت خطای تماس

در سامانه‌های فشار قوی، پدیده‌ی «خطای تماس» یکی از مهم‌ترین و در عین حال مخفی‌ترین عوامل کاهش قابلیت اطمینان تجهیزات قدرت محسوب می‌شود. این نوع خطا زمانی رخ می‌دهد که کیفیت یا فشار مکانیکی محل اتصالات الکتریکی در کلید یا باس‌بار کاهش یافته و مقاومت تماس افزایش یابد. مقاومت بالای تماس سبب ایجاد افت ولتاژ ناخواسته، داغ شدن موضعی، و در نهایت آسیب به ساختار مکانیکی و عایقی کلید قدرت می‌شود. اهمیت این خطا زمانی آشکار می‌شود که بتوان آن را قبل از بروز صدمه‌ی حرارتی شدید تشخیص داد. تشخیص دقیق خطای تماس نه‌تنها موجب افزایش ایمنی عملیاتی و کاهش خاموشی‌های برنامه‌ریزی‌نشده می‌شود، بلکه نقش محوری در نت پیشگیرانه (Preventive Maintenance) دارد. در صنایع نیروگاهی و خطوط انتقال، کوچک‌ترین افزایش در مقاومت تماس می‌تواند موجب افزایش دمای موضعی به بیش از ۱۵۰ درجه‌ی سانتی‌گراد گردد. بنابراین شناخت روش‌های اندازه‌گیری دقیق، به‌ویژه استفاده از تجهیزات Micro‑Ohmmeter، کلید موفقیت در پایش چنین خطاهایی است.

مبانی فیزیکی مقاومت تماس الکتریکی

مقاومت تماس سطحی تابع ویژگی‌های ریزساختاری فلز، زبری سطح، فشار تماس و وجود آلودگی یا اکسید روی سطح است. هنگام برخورد دو سطح فلزی، تماس واقعی تنها در چند میکرو‌نقطه صورت می‌گیرد که مجموع این نقاط مسیر عبور جریان را تشکیل می‌دهند. اگر تعداد یا مساحت این نقاط کاهش یابد، چگالی جریان افزایش یافته و حرارت موضعی زیادی تولید می‌کند. این حرارت به‌تدریج باعث تخریب فیلم‌های محافظ و افزایش بیشتر مقاومت تماس می‌شود. اندازه‌گیری این مقدار در محدوده‌ی میکرو اهم انجام می‌شود، بنابراین ابزار اندازه‌گیری باید توان تزریق جریان بالا و تفکیک‌پذیری ولتاژ تا سطح نانولت داشته باشد. اثرات پارامترهایی مانند دما، رطوبت و فشار مکانیکی باید جبران شوند تا مقدار واقعی مقاومت تماس استخراج گردد. از نظر تئوری، معادلات Holm’s Theory بهترین مدل برای تحلیل مقاومت تماس هستند که رابطه‌ی بین مقاومت و فشار سطح تماس را با تابع نمایی توصیف می‌کنند.

روش‌های تشخیص خطای تماس کلیدها

برای تشخیص خطای تماس در کلیدهای فشار قوی از روش‌های متنوعی استفاده می‌شود که در میان آن‌ها روش «اندازه‌گیری مقاومت تماس مستقیم» بیشترین دقت و استانداردپذیری را دارد. در این روش، ولتاژ مشخصی میان دو سر کلید بسته برقرار و جریان نسبتاً بالایی تزریق می‌شود تا تغییرات بسیار جزئی مقاومت قابل آشکارسازی باشد. روش‌های غیرتماسی مانند Infrared Thermography نیز برای پایش حرارت موضعی مفیدند اما در تشخیص زودهنگام ناکافی‌اند. در آزمایش‌های الکتریکی، اصولاً از پیکربندی چهار سیمه‌ی Kelvin Method به‌منظور حذف اثر مقاومت کابل‌ها بهره گرفته می‌شود. در کلیدهای نوع SF6، دسترسی به نقاط تماس نیازمند انطباق با استاندارد IEC 62271‑100 است. همکاری بخش‌های تعمیراتی با تیم آزمایش باعث می‌شود داده‌ها در قالب گزارش‌های دوره‌ای در برنامه‌ی Condition Monitoring ثبت گردد.

نحوه اندازه‌گیری مقاومت تماس دقیق

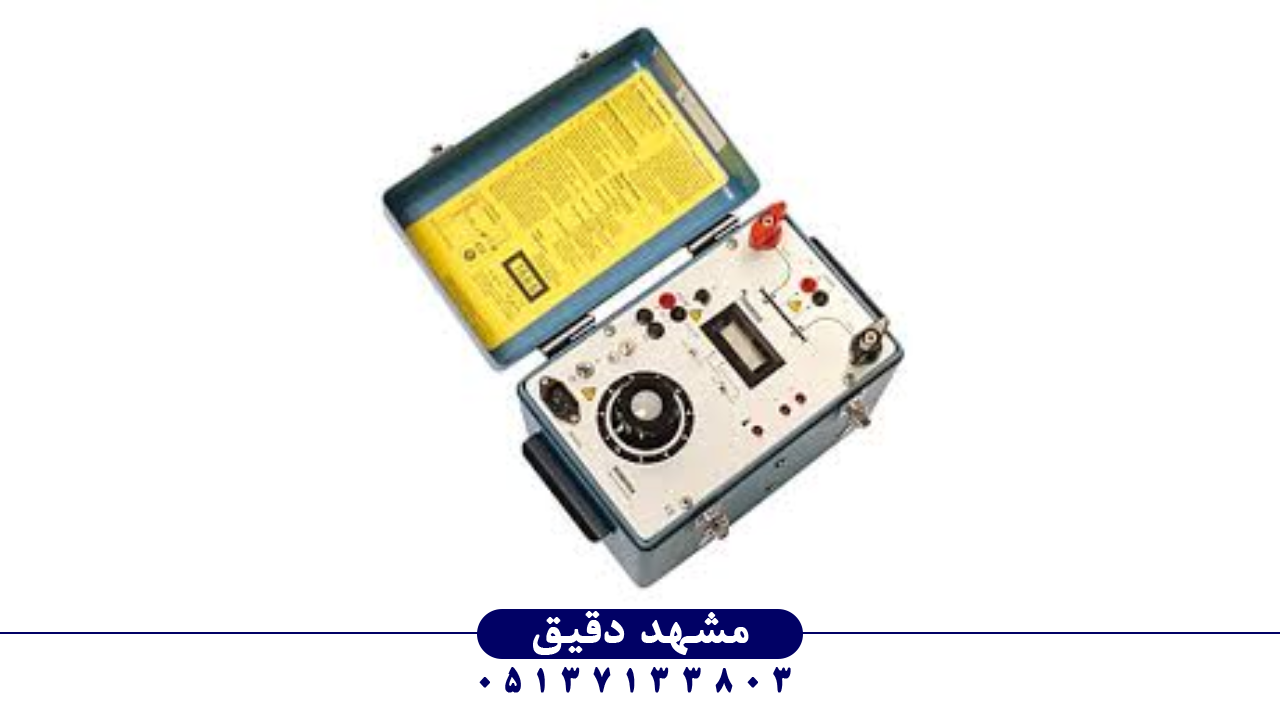

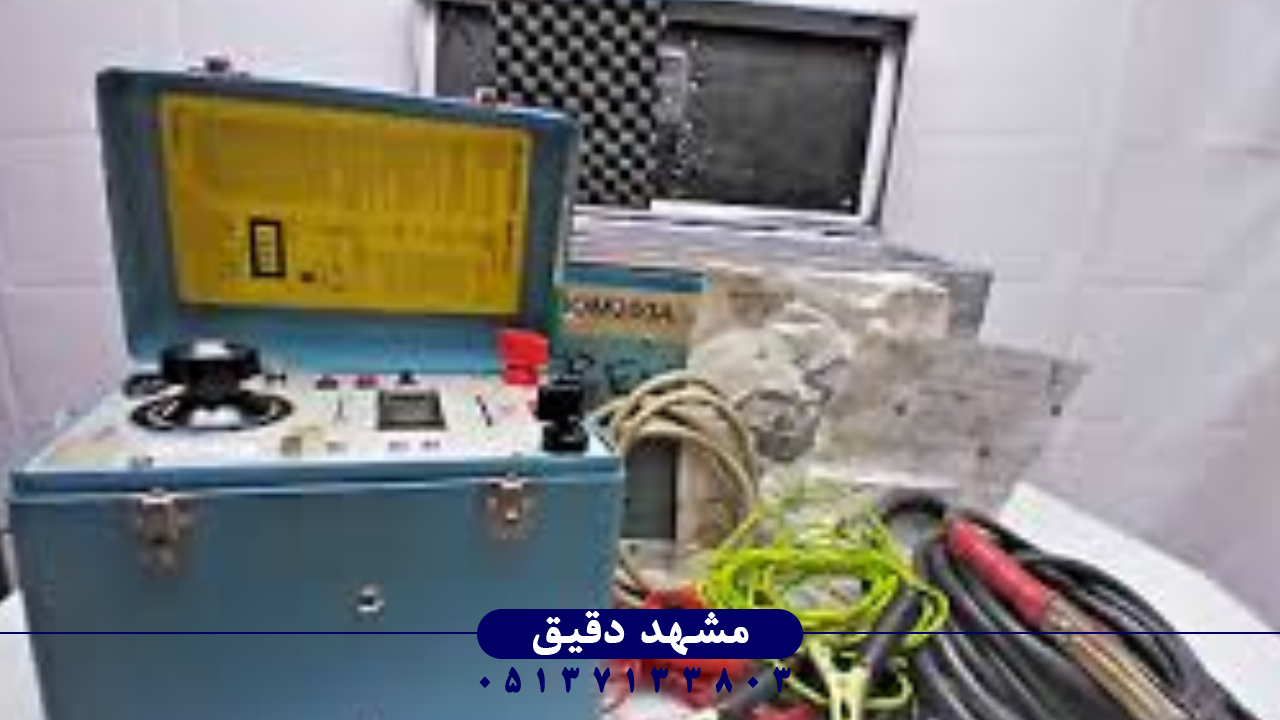

برای دستیابی به دقت بالا در اندازه‌گیری مقاومت تماس باید از منبع جریان پایدار و سنجش ولتاژ تفاضلی مستقل استفاده شود. دستگاه‌هایی مانند Micro‑Ohmmeterهای پیشرفته با قابلیت تزریق جریان تا صدها آمپر مناسب‌ترین گزینه هستند. در این زمینه، میکرو اهم متر میگر مدل MEGGER MOM200A یکی از ابزارهای مرجع در صنایع برق محسوب می‌شود که امکان تزریق جریان ۲۰۰ آمپر DC به‌همراه تصحیح خودکار دمایی و قابلیت فیلتردهی دیجیتال را دارد. هنگام اندازه‌گیری در کلیدهای سه‌فاز، هر فاز به‌صورت مستقل بررسی و نتیجه میانگین تکرارها ثبت می‌شود. برای حذف اثر القای مغناطیسی سیم‌پیچ‌ها، لزوم دارد جهت جریان در تست‌های متوالی معکوس شود و مقدار میانگین به‌عنوان مقدار واقعی لحاظ گردد. با رعایت چنین اصولی می‌توان انحراف اندازه‌گیری را به کمتر از ۱ µΩ کاهش داد.

استانداردها و دستورالعمل‌های مرجع جهانی

اندازه‌گیری مقاومت تماس و شناسایی خطاهای ناشی از افزایش این مقاومت بر اساس مجموعه‌ای از استانداردهای جهانی انجام می‌شود. استاندارد IEC 60255‑27 الزامات عمومی آزمون در کلیدها را بیان می‌کند، درحالی‌که IEC 62271‑1 مثالی از حدود مجاز مقاومت تماس برای تجهیزات فشار قوی ارائه می‌دهد. استاندارد آمریکایی IEEE Std 115‑2009 نیز به اندازه‌گیری مقاومت سیم‌پیچ و تماس در کلیدها و ترانسفورماتورها اختصاص دارد. در صنایع نفت و گاز، دستورالعمل ISO 15548‑4 برای آزمون‌های غیرمخرب اتصالات فلزی مورد استفاده است. تمامی این منابع تصریح دارند که دقت اندازه‌گیری نباید کمتر از ±۲ µΩ باشد. علاوه بر آن، گواهی کالیبراسیون دستگاه بر اساس استاندارد ISO 17025 باید وجود داشته باشد. شرکت‌های معتبر همچون Megger و OMICRON در طراحی دستگاه‌های خود این استانداردها را عیناً پیاده کرده‌اند تا نتیجه‌ی تست‌ها در گزارش‌های رسمی قابل استناد باشد.

نقش نگهداری پیشگیرانه در تشخیص خطا

برنامه‌ی نگهداری پیشگیرانه در پست‌های فشار قوی شامل بازدیدهای چشمی، آزمون‌های حرارتی و سنجش مقاومت تماس است. داده‌های مقاومت با مقادیر مرجع اولیه مقایسه شده و هرگونه افزایش بیش از ۲۰ درصد به‌عنوان هشدار تلقی می‌شود. اجرای منظم این آزمون‌ها مانع از ذوب‌شدن کنتاکت‌ها و خرابی عایقی می‌گردد. از دیدگاه Reliability Engineering، بیش از ۴۰ درصد خرابی‌های کلیدها منشاء الکتریکی در محل تماس دارند. نرم‌افزارهای مانیتورینگ مانند PowerDB یا CMMS امکان ثبت، تحلیل و روند‌یابی داده‌ها را فراهم می‌کنند. این سیستم‌ها با الگوریتم‌های Trend Analysis افزایش تدریجی مقاومت را شناسایی کرده و قبل از وقوع قوس داخلی، هشدار لازم صادر می‌شود. از میان تکنیک‌های مکمل، استفاده از تصویربرداری حرارتی (Thermography) جهت تأیید نتایج آزمون مقاومت بسیار توصیه می‌گردد.

پارامترهای مؤثر در بروز خطا

مهم‌ترین عوامل ایجاد خطای تماس در کلیدهای فشار قوی شامل آلودگی محیطی، خوردگی الکتروشیمیایی، فرسایش سطح تماس، فشار مکانیکی ناکافی و کاهش خاصیت فنری بازوهای انتقال نیرو است. در کلیدهای روغنی، رسوبات اکسیدی موجود در روغن باعث افزایش مقاومت موضعی می‌شوند و در کلیدهای SF6 نیز آلودگی حاصل از تجزیه‌ی گاز در زیر قوس می‌تواند باعث کاهش رسانایی سطح تماس شود. حتی نوسانات دمایی محیطی در محدوده‌ی ±۵۰ °C بر میزان انبساط فلزها اثر گذاشته و تغییر جزئی در مقاومت ایجاد می‌کند. تحلیل دقیق این پارامترها مستلزم ثبت شرایط محیطی هنگام تست است. به‌کارگیری روش‌های آماری Regression برای مدل‌سازی رفتار بلندمدت مقاومت تماس می‌تواند دید مناسبی نسبت به روند فرسایش فراهم سازد.

تکنولوژی پیشرفته در آزمون‌های مدرن

با پیشرفت فناوری، دستگاه‌های اندازه‌گیری مقاومت تماس به سامانه‌های دیجیتال هوشمند تبدیل شده‌اند. در مدل‌های مدرن، داده‌های اندازه‌گیری به‌صورت بلادرنگ از طریق Bluetooth یا Wi‑Fi به نرم‌افزارهای تحلیلی منتقل می‌شوند. الگوریتم‌های Noise Cancellation داخلی اثر نویز فرکانس شبکه را حذف کرده و نمایش گرافیکی نتایج را فراهم می‌سازند. وجود بانک Memory و Data Logger موجب ثبت تا 2000 نمونه تست در حافظه‌ی داخلی می‌شود. در صنعت حمل‌ونقل ریلی نیز آزمایش مقاومت تماس برای کلیدهای Main Breaker واگن‌ها با جریان بالا انجام می‌گیرد و نیازمند امنیت پایدار است. در این کاربردها، سیستم‌های Battery Powered دارای Isolation کامل به‌منظور جلوگیری از خطرات شوک مورد استفاده قرار می‌گیرند.

مقایسه روش‌های تشخیص مستقیم و غیرمستقیم

روش مستقیم، یعنی اندازه‌گیری مستقیم مقاومت تماس، بالاترین دقت را دارد اما زمان‌بر است. روش غیرمستقیم همانگونه که در آزمون‌های حرارتی و تحلیل امپدانسی مورد استفاده قرار می‌گیرد، مبتنی بر شناسایی اثرات گرمایی یا فرکانسی ناشی از افزایش مقاومت است. در سامانه‌های دیجیتال جدید، ترکیب این دو روش تحت عنوان Hybrid Contact Analysis رواج یافته که در آن داده‌های حرارتی و الکتریکی همزمان ثبت می‌شوند و الگوریتم هوشمند نرم‌افزاری میزان انحراف از شرایط نرمال را محاسبه می‌کند. همین رویکرد در پروژه‌های جدید انتقال ۴۰۰ کیلوولت ایران نیز در قالب سامانه‌های پایش Online تحت نورم IEC 62582‑3 پیاده‌سازی شده است.

اهمیت تحلیل داده و مدیریت نتایج

ثبت دقیق داده‌ها و تحلیل آماری آن‌ها بخش حیاتی تشخیص خطای تماس است. فراتر از صرف مشاهده‌ی ارقام، تحلیل روند تغییرات در طول زمان معیار واقعی اطمینان از سلامت کلید محسوب می‌شود. نرم‌افزارهای تخصصی Megger Report و PowerDB امکان برون‌سپاری فایل‌ها در فرمت CSV و PDF را فراهم کرده و قابلیت امضای دیجیتال دارند. مهندسان بهره‌بردار با استفاده از تحلیل شاخص‌هایی چون ΔR/R₀، می‌توانند سرعت فرسایش تماس را تخمین بزنند و مداخلات تعمیراتی را بهینه کنند. علاوه بر آن، کاهش زمان آزمون در محدوده‌ی کمتر از ۱۵ ثانیه در هر تست، مانع از گرم‌شدن غیرضروری کنتاکت‌ها می‌شود و صحت نتایج را ارتقا می‌دهد.

روش‌های پیشرفته رفع خطای تماس

پس از شناسایی خطا در کلید قدرت، لازم است عملیات اصلاحی با حداقل آسیب انجام شود. در کلیدهای قابل‌سرویس، بازسازی سطح تماس از طریق سنگ‌زنی مکانیکی و پوشش‌دهی مجدد با آلیاژ Ag‑SnO₂ مرسوم است. فشار مکانیکی بازوهای حرکتی نیز باید طبق مشخصات سازنده با استفاده از ابزار Torque Wrench کالیبره تنظیم گردد. در پروژه‌های تعمیراتی خطوط ۱۳۲ کیلوولت، بررسی مجدد مقاومت پس از اقدامات اصلاحی نشان داده است که کاهش مقاومت تا بیش از ۳۰ درصد در عملکرد دمایی مؤثر است. استفاده از میکرو اهم متر میگر مدل MEGGER MOM200A به‌عنوان ابزار تأیید نهایی پس از تعمیرات توصیه می‌شود، چراکه با دقت ۳ ppm و جبران خودکار دما می‌تواند صحت بهینه‌سازی اتصالات را به‌صورت کمی اثبات کند.

نتیجه‌گیری و جمع‌بندی جامع

در جمع‌بندی، خطای تماس در کلیدهای فشار قوی از عوامل اصلی بروز داغی موضعی، فرسایش مکانیکی و قوس‌های داخلی است. تشخیص این پدیده نیازمند رویکردی چندوجهی شامل اندازه‌گیری مقاومت تماس، تحلیل حرارتی و پایش محیطی است. رعایت الزامات استانداردهای IEC و IEEE، انتخاب تجهیزات کالیبره‌ی Micro‑Ohmmeter و اجرای منظم تست‌های دوره‌ای تضمین‌کننده‌ی پایداری عملکرد تجهیزات قدرت خواهند بود. مهندسان نگهداری باید تطابق منحنی‌های مقاومت تماس با مقادیر مرجع را به‌طور پیوسته بررسی کرده و قبل از عبور از سطح هشدار، اقدامات اصلاحی را انجام دهند. در نهایت، توسعه‌ی فرهنگ دقت در اندازه‌گیری و پایش وضعیت واقعی کلید به‌عنوان بخش جدایی‌ناپذیر سیستم مدیریت دارایی‌های الکتریکی باید در سطح تمامی سازمان‌های صنعتی تقویت شود.
