مبانی ارتعاش و نقش کانال اندازهگیری
در زمینه فناوریهای پایش وضعیت (Condition Monitoring) در صنایع سنگین، یکی از پارامترهای کلیدی جهت ارزیابی سلامت ماشینآلات دوّار، ارتعاش (Vibration) است. مهندسان نگهداری و تعمیرات با استفاده از ارتعاشسنجها یا Vibration Meters، امکان شناسایی عدمتعادلها، ناهممحوری شفتها، خرابی بلبرینگها و نقصهای مکانیکی دیگر را پیدا میکنند. در این میان، مفهوم «کانال» در ابزارهای اندازهگیری ارتعاش نقش حیاتی دارد. یک کانال اندازهگیری به مسیر پردازشی اشاره دارد که از حسگر ارتعاش (Accelerometer) تا نرمافزار تجزیه و تحلیل طیف ادامه پیدا میکند. در دستگاههای تککاناله (Single Channel) تنها یک مسیر ورودی وجود دارد، درحالیکه ارتعاشسنجهای دوکاناله (Dual Channel) امکان دریافت همزمان دو سیگنال مجزا را فراهم میسازند. تفاوت این دو ساختار، مبنای اصلی انتخاب ابزار مناسب برای هر سطح از تحلیل است. اهمیت این تفاوت بهویژه هنگام کار با تجهیزات پیچیده، مانند پمپهای چندمرحلهای، گیربکسها و توربینهای صنعتی، دوچندان میشود. هنگام انتخاب دستگاه مناسب، مهندسان باید دقت، رزولوشن، بازه دینامیکی، و قابلیت همزمانی دادهها را در نظر گیرند. در نتیجه، تفاوت بین تککاناله و دوکاناله نهتنها در تعداد ورودیها بلکه در عمق تحلیل، سرعت پایش، و توانایی درک رفتار دینامیکی ماشین نهفته است. از اینرو اولین گام در شناخت تفاوت ارتعاشسنجها، درک جایگاه مفهومی کانالهای اندازهگیری و اثر آن بر خروجی دادههاست.
تحلیل داده در سیستم تککاناله
یک ارتعاشسنج تککاناله ابزار ایدئال برای عملیاتهای سریع، دورهای و غیرهمزمان است. این نوع ابزار معمولاً برای پایش حالتهای ساده در ماشینهایی استفاده میشود که تنها نیاز به اندازهگیری ارتعاش در یک نقطه خاص دارند. دادههای حاصل از یک حسگر، از طریق یک مسیر تقویتی و فیلترینگ طیفی عبور کرده و سپس تبدیل فوریه (FFT) برای استخراج دامنه فرکانس انجام میشود. مزیت اصلی این روش، سادگی و پایداری خروجی در شرایط مختلف محیطی است. از منظر مهندسی قابلیت اطمینان (Reliability Engineering)، ارتعاشسنجهای تککاناله از نظر کالیبراسیون، نویز پایینتر و هزینه نگهداری نیز عملکرد بهتری دارند.

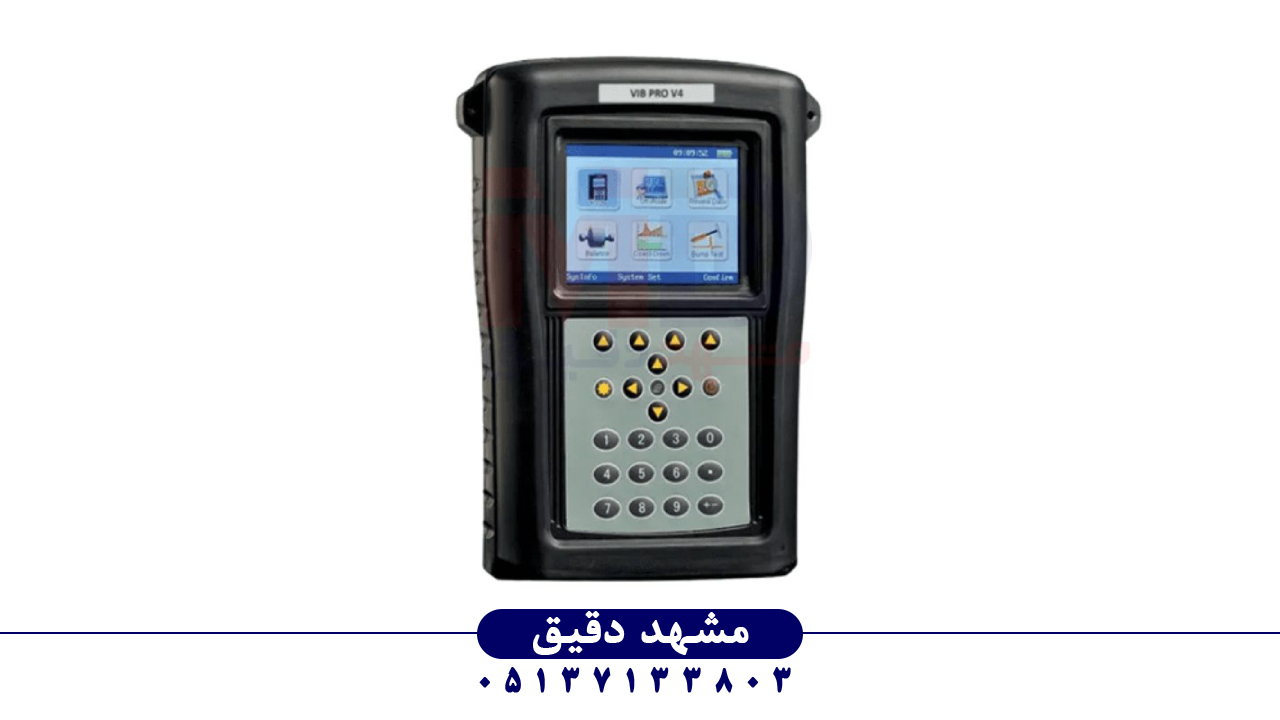

افزون بر آن، برای کاربرانی که در حوزه سرویس و تعمیر سریع فعالیت میکنند، مدلهایی مانند ارتعاش سنج تککاناله OLIP VIBPRO V2 گزینهای حرفهای محسوب میشود. این دستگاه با سنسور تسریعسنج صنعتی و تحلیلگر دقیق دامنه، دادههای RMS، پیک و فرکانس غالب را در کمترین زمان نمایش میدهد. همچنین ساختار ضدضربه، طراحی ارگونومیک، و قابلیت ذخیرهسازی چندهزار نقطه اندازهگیری، آن را به انتخاب محبوب مهندسان نت در ایران بدل کرده است. ارتعاشسنج تککاناله OLIP VIBPRO V2 با استاندارد ISO 10816 منطبق بوده و برای ممیزی ارتعاشی (Vibration Audit) و تعیین خط مبنا کاربرد دارد. از دید تحلیلی، دادههای تککاناله برای مدلسازی ساده رفتار ارتعاشی کفایت میکنند اما در صورت نیاز به همبستگی زمانی بین نقاط، محدودیت دارند.
ظرفیت اندازهگیری دو سیگنال همزمان
در صنایع بزرگ و تجهیزات پیچیده نظیر توربینها و ژنراتورها، گاهی لازم است دو نقطه ارتعاشی بهصورت همزمان اندازهگیری شوند تا بتوان اختلاف فاز، زاویه شفت و همترازی (Alignment) را با دقت ارزیابی کرد. اینجاست که ارتعاشسنج دوکاناله اهمیت مییابد. در چنین دستگاهی دو ورودی مستقل با مدار تقویت موازی وجود دارد که هرکدام داده حسگر مجزا را دریافت و به پردازنده مرکزی میفرستد. سپس نرمافزار تحلیلی میتواند طیف همبستگی (Cross Spectrum)، تحلیل مدال و پارامترهای همفاز را استخراج کند.
بهطور خاص، در اندازهگیری طیفهای ارتعاشی فرکانس پایین، دوکاناله بودن اجازه میدهد همزمان پارامترهای عمودی و افقی شفت بررسی شوند. از دیدگاه مهندسی ارتعاشات، توانایی مقایسه بلادرنگ بین دو سیگنال، دقت تحلیل علت خطا (Root Cause Analysis) را افزایش میدهد. دستگاههایی مانند OLIP PHASOR با طراحی بهینه برای این نوع تحلیل، در پایش کمپرسورهای چندطبقه و فنهای با توان بالا عملکردی بیرقیب دارند. در واقع، وجود دو کانال امکان تعیین تغییر فاز ارتعاش، تخمین جهت نیروهای نامتعادل و تحلیل دینامیکی پیچیده را ممکن میکند. این نوع ابزار برای تیمهای مهندسی نت که درگیر آنالیز ارتعاشات چندمتغیره هستند، یک ضرورت محسوب میشود.
تفاوت ساختاری در واحد سختافزار
در نگاه عمیقتر به معماری داخلی، تفاوت میان Single Channel و Dual Channel نهتنها در ورودیهای حسگر بلکه در نحوه زمانبندی نمونهبرداری و الگوریتم پردازش نیز نهفته است. ارتعاشسنجهای تککاناله از یک مبدل آنالوگبهدیجیتال (ADC) منفرد استفاده میکنند که داده را بهصورت ترتیبی از حسگر دریافت میکند، اما نسخههای دوکاناله برای حفظ همزمانی واقعی، از دو مبدل موازی یا سیستم Sample & Hold بهره میبرند. همین موضوع موجب میشود که در تحلیلهای فازی یا زمانی، اختلاف تأخیر (Phase Shift) به حداقل برسد.
از دیدگاه طراحی صنعتی، بخش تغذیه و فیلترینگ ورودی نیز در مدلهای دوکاناله پیچیدهتر و سنگینتر است. وزن و مصرف توان بالاتر، هزینه تمامشده را افزایش میدهد، اما خروجی داده بسیار دقیقتر و قابل استناد در تستهای بحرانی را فراهم میکند. از سوی دیگر، ساختار مدار چاپی در مدلهای دوکاناله دارای ایزولاسیون نویز بیشتر و مقاومت الکترومغناطیسی (EMI Shielding) قدرتمند است. برای واحدهای تعمیرات صنعتی مشهد دقیق، این جزئیات ساختاری مستقیماً بر تصمیم خرید اثرگذارند، زیرا دقت بالا و پایداری در تستهای میدانی مؤلفهای حیاتی است. به همین دلیل یکی از ارزیابیهای کلیدی قبل از خرید، مقایسه طراحی داخلی در بخش آنالوگ فیلترها، مقیاس تقویت، و نرخ نمونهبرداری است.
اهمیت استانداردهای بینالمللی ISO
هدف نهایی از مقایسه ارتعاشسنجهای تککاناله و دوکاناله نهفقط عملکرد، بلکه انطباق با استانداردهای جهانی است. ISO 10816، ISO 7919 و ISO 13373 سه مرجع مهم تعریف حدود مجاز لرزش و تحلیل پهنای باند فرکانسی هستند. بر اساس ISO 10816، واحدهای دوار صنعتی با برداشت ارتعاشی برحسب مقدار RMS در محدوده فرکانس مشخص ارزیابی میشوند. در اجرای دقیق این استاندارد، هرچه داده از چندین جهت اندازهگیری شود، مدل نهایی اطمینان بیشتری دارد. از همین رو، ارتعاشسنجهای دوکاناله مزیت شاخصی دارند، زیرا امکان انطباق همزمان در دو محور را ایجاد میکنند. علاوهبرآن، استاندارد ISO 13373 بهصراحت توصیه میکند هنگام تحلیل مودهای ارتعاشی پیچیده، از سنسورهای چندکاناله یا دستگاههایی با قابلیت فاز تحلیلی بهره گرفته شود.
در محیطهای صنعتی ایران که استانداردسازی پایش وضعیت در حال گسترش است، رعایت این الزامات برای تضمین کیفیت ضروری است. واحد فنی مشهد دقیق همواره در فرآیند تأمین تجهیزات ارتعاشی، انطباق با ISO را در صدر ملاکها قرار میدهد و مدلهای برند OLIP دقیقاً در همین راستا توسعه یافتهاند.
تأثیر فرکانس نمونهبرداری واقعی
یکی از مؤلفههای مهم در کیفیت داده ارتعاشی، نرخ نمونهبرداری (Sampling Rate) است. ارتعاشسنج تککاناله عموماً با فرکانس نمونهبرداری ۶۴ تا ۲۵۶ کیلوهرتز کار میکند، که برای نظارت عمومی برbearingها یا موتورهای کوچک کفایت دارد. اما ارتعاشسنج دوکاناله با نرخهای همزمان ۲×۱۲۸ یا ۲×۲۵۶ کیلوهرتز عمل میکند تا هر دو سیگنال با تأخیر صفر ثبت شوند. این تفاوت در نرخ، هنگام کار با ماشینآلات پرسرعت مانند توربین بخار یا پمپهای سانتریفیوژ بزرگ اهمیت حیاتی دارد.
از دیدگاه نظریه نمونهبرداری نایکوئیست (Nyquist Theorem)، اگر فرکانس نمونهبرداری دو برابر بیشترین فرکانس ارتعاشی نباشد، پدیده Aliasing ایجاد میشود و نتایج تحلیل نادرست خواهد بود. دستگاههای پیشرفته دوکاناله نهتنها فیلتر ضدآلیاس دارند بلکه الگوریتم سینک سینکرون و همترازی زمانی را نیز اجرا میکنند. این ویژگی تضمین میکند دادههای هر دو محور، در هر میکروثانیه، همزمان ثبت شده باشد. چنین پایداری زمانی در دستگاههای تککاناله وجود ندارد. از اینرو در پروژههای حساس، مهندسان باید به دنبال ارتعاشسنجهایی باشند که کنترل دقیق نرخ نمونهبرداری و کلاک مشترک داشته باشند.
کارکرد عملی در تحلیل ارتعاشات

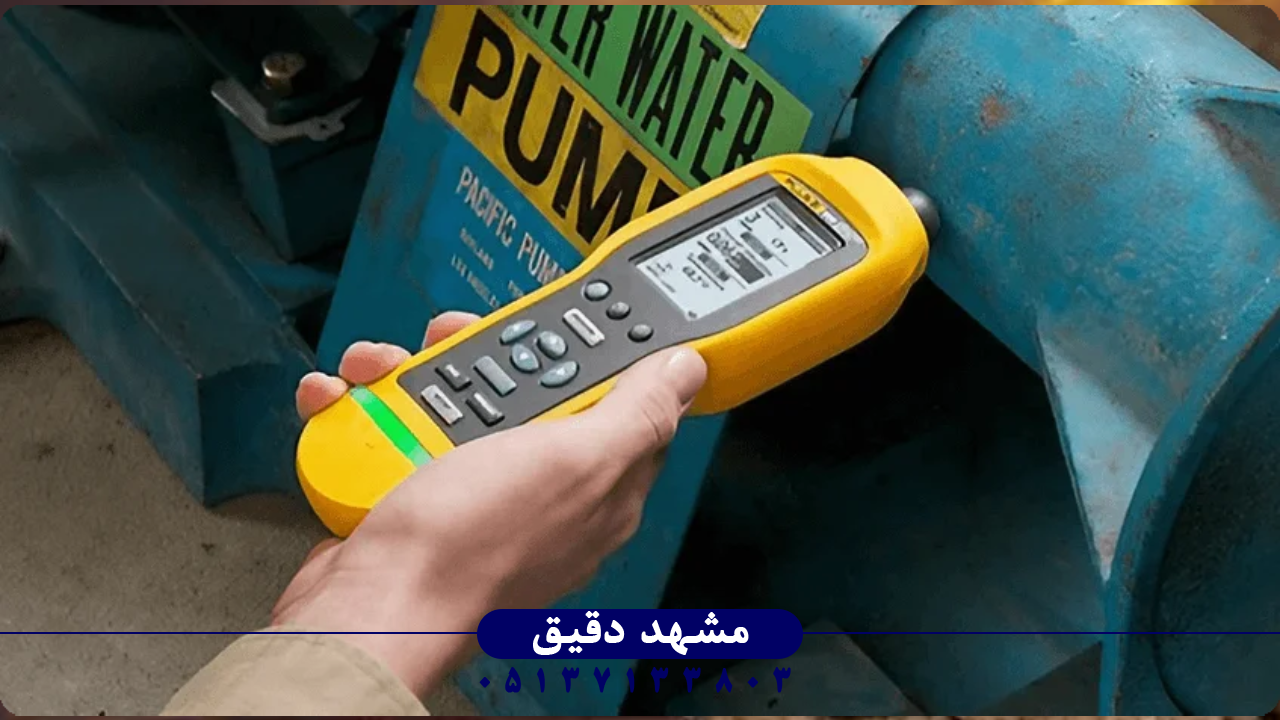

در بررسیهای میدانی، ارتعاشسنج تککاناله بیشتر برای بازرسی سریع (Quick Vibration Check) به کار میرود؛ مانند بررسی پمپهای خطی، فنها و موتورهای الکتریکی. این تجهیزات بهدلیل سبک بودن و کاربری ساده، امکان جمعآوری دادههای گسترده در بازهای کوتاه را میدهند. اما زمانی که نیاز به تحلیل همبستگی طیفی، فاز نسبی و Balancing in-situ پیش میآید، ابزار دوکاناله ضروری است. ارتعاشسنجهای دوکاناله با قابلیت Orbit Plot و Bode Diagram در تشخیص عدمتراز یا خمیدگی شفت برتری مطلق دارند.
برای مثال، در کارگاههای نیروگاهی که ژنراتورهای بزرگ چرخان دارند، اندازهگیری ارتعاشات در دو جهت عمود بر هم برای اطمینان از وضعیت قرارگیری روتور حیاتی است. با ابزار دوکاناله میتوان مسیر واقعی مرکز دوران را نمایش داد. در حالیکه ارتعاشسنج تککاناله تنها شدت لرزش را نشان میدهد، دوکانالهها رفتار دینامیکی سهبعدی سیستم را آشکار میکنند. بنابراین انتخاب بین این دو دسته، مستقیماً به نوع تحلیل و سطح بحرانی بودن تجهیز وابسته است.
معرفی جامع مدل دوکاناله صنعتی
یکی از مدلهای برجسته در دسته دوکاناله، ارتعاش سنج دو کاناله OLIP PHASOR است که توسط شرکت OLIP Instruments طراحی شده و در ایران توسط مشهد دقیق عرضه میشود. این دستگاه با بهرهگیری از پردازنده پرسرعت DSP و حافظه داخلی چندگیگابایتی، قابلیت ثبت داده بلادرنگ در دو محور را دارد. سیستم عامل داخلی دستگاه اجازه میدهد نمودار فاز، دامنه، و زاویه همفاز (Phase Angle) بین دو نقطه با دقت بالا استخراج شود. از ویژگیهای شاخص دیگر آن میتوان به صفحه نمایش TFT صنعتی، قابلیت ذخیره داده بر روی USB، و تحلیل فوری بدون نیاز به نرمافزار خارجی اشاره کرد.
این مدل بهطور ویژه برای پروژههای Predictive Maintenance طراحی شده و قابلیت اتصال به نرمافزار مرکزی Trending را دارد. با توانایی تحلیل ارتعاش تا محدوده ۴۰ کیلوهرتز، بر اساس استاندارد ISO 10816، اطلاعات کاملی از وضعیت بلبرینگها، عدمتعادل، ارتعاشات همفاز و تغییر مدهای طبیعی سازه ارائه میدهد. در مقایسه با مدل تککاناله، بهرهمندی از همزمانی دو سیگنال باعث افزایش شفافیت داده میشود، بهویژه در بررسیهای سطح پیشرفته مانند Order Tracking و ODS.
نقش تحلیل فاز در دوکانالهها
در سیستم دوکاناله، تحلیل فاز (Phase Analysis) یکی از مهمترین مزیتهاست. این قابلیت برای تعیین علت لرزشهای همزمان یا نامتقارن ضروری است. زمانی که حسگرها در دو موقعیت نصب میشوند، دستگاه با اندازهگیری اختلاف زاویه بین دو سیگنال، وضعیت هممحوری یا Out-of-Phase بودن نیروها را نشان میدهد. چنین تحلیلی برای عملیات Dynamic Balancing حیاتی است، زیرا مهندس تعمیرات باید بداند چه زاویهای باید وزن اصلاحی در شفت نصب شود. در ارتعاشسنجهای تککاناله، چنین محاسبهای تنها با تکرار چندباره اندازهگیری و مقایسه دستی ممکن است.
دوکانالهها همچنین برای تستهای Modal Analysis ساختارهای پیچیده مفیدند؛ زیرا با دو سیگنال میتوان شکل مود ارتعاشی (Mode Shape) سازه را شناسایی کرد. نرمافزار OLIP PHASOR امکان نمایش فاز نسبی در هر باند فرکانسی را فراهم میکند و بدین ترتیب رفتار واقعی سیستم تحت بار دینامیکی بهصورت دقیق تحلیل میشود. این مزیت فازی، وجه تمایز بنیادی دوکانالهها از تککانالههاست و کاربرد آن در صنایع نفت و نیروگاهها حیاتی است.
سهولت کالیبراسیون و نگهداری
یکی از فاکتورهای مهم در انتخاب دستگاه ارتعاشسنج، سهولت کالیبراسیون است. در مدلهای تککاناله فرآیند تنظیم حساسیت سنسور سادهتر بوده و تنها یک خط پایه نیاز دارد. در مقابل، هنگام کار با دوکانالهها باید هر دو مسیر بهدرستی تراز شوند تا اختلاف فاز و دامنه در محدوده قابلقبول قرار گیرد. اگر این همترازی رعایت نشود، خطای مقایسهای ایجاد میشود. بااینحال، مدلهای جدید OLIP با قابلیت Auto Calibration این مشکل را کاملاً رفع کردهاند؛ کاربران میتوانند با قرار دادن دستگاه در حالت مرجع، دو مسیر بهصورت خودکار همفاز شوند.
از منظر تعمیرات، عمر زیردامنه ورودی و کانکتورهای صنعتی در نسخههای دوکاناله کمی پایینتر است، چراکه دو مسیر بیشتر مستعد خرابی مکانیکیاند. بااینحال، برند OLIP از سوکتهای نظامی ضدارتعاش با روکش نیکل استفاده میکند تا دوام بالا تضمین شود. این جزئیات سبب میشود ابزار قابلاعتماد در محیطهای خشن صنعتی باقی بماند.
ملاحظات اقتصادی و بهرهوری سرمایه
از نگاه مهندسی اقتصاد نگهداری، تفاوت هزینه بین ارتعاشسنج تککاناله و دوکاناله قابلتوجه است و معمولاً حدود ۵۰ تا ۷۰ درصد بالاتر است. با این حال باید هزینه افزایش دقت و زمان صرفهجوییشده در تحلیل را نیز در نظر گرفت. در شرکتهایی که تعداد بالایی تجهیز مشابه برای پایش دارند (نظیر صنایع معدنی یا فولادی)، مدلهای تککاناله برای پایش دورهای اقتصادیتر هستند. در عوض، برای ماشینآلات حیاتی مانند توربینها، فنهای اصلی نیروگاه و گیربکسهای گرانقیمت، دوکانالهها با صرفهترند زیرا از توقف غیرمنتظره پیشگیری میکنند.
استفاده از ابزار دوکاناله اغلب ROI (بازده سرمایه) بالاتری ایجاد میکند، چراکه نسبت به توقفهای تولید ناشی از خرابیها، هزینه اولیه ناچیز است. در خط تولیدهایی که از سیستم CM یا PdM استفاده میشود، ترکیبی از هر دو نوع بهترین راهکار است؛ تککاناله برای غربالگری سریع و دوکاناله برای تحلیل عمیق.
نتیجهگیری فنی و راهنمای انتخاب
در نهایت، تفاوت ارتعاشسنج تککاناله و دوکاناله را باید نه در ظاهر بلکه در عمق توانایی تحلیلی جستجو کرد. تککانالهها مناسب پایشهای عمومی و سریعاند و دقت کافی برای تشخیص خرابیهای ابتدایی دارند. درحالیکه دوکانالهها ابزار تخصصی تحلیل فاز، همترازی، منبع نیرو و رفتار دینامیکی ماشین هستند. در انتخاب میان این دو، باید نوع تجهیز، سطح حساسیت موردنیاز، فضای نصب حسگرها و استاندارد مورد تبعیت بررسی شود.
برای مجموعههایی که قصد دارند سطح پایش وضعیت خود را از Maintenance Reactive به Predictive ارتقا دهند، خرید دستگاه دوکاناله توصیه میشود. اما برای کارشناسانی که تنها نیاز به بررسی سریع یا تأیید عملکرد تجهیز پس از تعمیر دارند، مدلهای تککاناله کفایت میکند. هر دو مدل OLIP VIBPRO V2 و OLIP PHASOR در مشهد دقیق با گارانتی معتبر و دفترچه فارسی عرضه میشوند و مطابق استاندارد ISO 10816 هستند. انتخاب بین آنها بستگی مستقیم به گستره دادهبرداری و نوع تحلیل موردنظر دارد.
