میکرو اهم متر چیست و در چه صنایعی کاربرد دارد

تعریف دقیق و مبانی عملکردی

در صنایع برق و الکترونیک، اندازه‌گیری مقاومت‌های بسیار پایین از مرتبه میکرو اهم تا چند میلی اهم از مهم‌ترین آزمون‌های کنترلی و کیفی است. تجهیزی که این وظیفه حساس را انجام می‌دهد، میکرو اهم متر (Micro Ohm Meter) نام دارد. برخلاف اهم‌مترهای رایج که برای مقادیر بالاتر به کار می‌روند، میکرو اهم متر قادر است مقاومت‌های بسیار کوچک اتصالات، باس‌بارها، فیوزها، کلیدهای قدرت و سیم‌پیچ‌های ماشینی را با دقتی در حد µΩ اندازه‌گیری کند. عملکرد این ابزار بر پایه تزریق جریان بالا و اندازه‌گیری افت ولتاژ حاصل از قانون اهم است. با اعمال جریان در محدوده ۱۰ تا ۶۰۰ آمپر و استفاده از مدار چهارسیمه مادسن – کلوین (Kelvin 4‑Wire Method) می‌توان اثر مقاومت سیم‌های اتصال را حذف و تنها مقدار واقعی مقاومت آزمون را به دست آورد. اهمیت این روش زمانی آشکار می‌شود که قرار است مقاومت یک کلید فشارقوی یا اتصال زمین در سطح چند میکرو اهم سنجیده شود؛ هر خطای اندک در سیم تست می‌تواند نتیجه را دچار تغییر چشمگیر کند. لذا میکرو اهم مترهای حرفه‌ای معمولاً شامل مدار جبران حرارت، فیلتر نویز، و منبع جریان پیوسته DC پایدار هستند تا دقت در حد ۰٫۱ ٪ تضمین شود.

اهمیت اندازه‌گیری مقاومت‌های پایین

در سامانه‌های قدرت، مقاومت پایین به معنای اتصال الکتریکی مؤثر و اتلاف کم انرژی است. اگر در نقطه‌ای مانند کابل ترمینال یا اتصال شین، مقاومت بیش از مقدار طبیعی افزایش یابد، منجر به افزایش حرارت موضعی و در نهایت اشتعال می‌شود. بنابراین تست دوره‌ای با میکرو اهم متر در واحدهای توزیع و نیروگاه‌ها بخش حیاتی برنامه نگهداری پیشگیرانه است. در صنایع فلزات و خودروسازی، اندازه‌گیری مقاومت اتصال جوش‌ها نیز با همین روش انجام می‌گیرد تا استحکام الکتریکی و حرارتی محصول تأیید شود. الزامات استاندارد IEC 60060 و IEEE Std 118 بر لزوم تجهیز آزمایشگاه‌های حفاظتی به میکرو اهم مترهای با توان تزریق بالا تأکید می‌کند. در فرآیندهای تعمیراتی ترانسفورماتور نیز این دستگاه برای تست پیوستگی و بررسی اتصالات درونی مانند TAP Charger به‌کار می‌رود. در موتورهای الکتریکی، اندازه‌گیری مقاومت سیم‌پیچ در دمای پایه ۲۵ درجه سلسیوس به عنوان پارامتر تشخیصی برای ارزیابی سالم بودن عایق و پیوستکی سیم‌ها استفاده می‌شود.

ساختار داخلی و مدار اندازه‌گیری

میکرو اهم متر از سه بخش اصلی تشکیل می‌شود: ماژول تزریق جریان (High‑Current Source)، مدار اندازه‌گیری ولتاژ و واحد پردازشگر دیجیتال. ماژول جریان، توان لازم را جهت ایجاد افت ولتاژ قابل سنجش فراهم می‌کند. به‌دلیل کوچک بودن مقدار مقاومت زیرتست (Under Test Resistance)، افت ولتاژ در حد چند میلی‌ولت است؛ در نتیجه مدار ولتاژسنج باید دارای تفکیک‌پذیری (Resolution) بسیار بالا و ورودی Differential کم نویز باشد. در مدرن‌ترین طراحی‌ها از ADC  ۲۴‑Bit و سیستم Sampling سریع ۲۰۰۰ نمونه بر ثانیه استفاده می‌شود تا حتی کمترین نوسانات قابل تشخیص باشد. برای کاهش اثر القای الکترومغناطیسی، سیگنال تزریق به صورت پیوسته DC اعمال می‌شود، زیرا استفاده از AC موجب تولید اندوکتانس کاذب در مدار می‌گردد. پروب‌های چهار سیمه که به نقطه اندازه‌گیری متصل می‌شوند، دو تای آنها جریان تزریق را منتقل می‌کنند و دو تای دیگر فقط ولتاژ افت تماس را می‌خوانند. پردازشگر با محاسبه نسبت V/I، مقدار مقاومت واقعی را نمایش می‌دهد و در انواع پیشرفته امکان ارسال داده از طریق USB یا RS‑232 به رایانه برای تحلیل آفلاین فراهم است.

ارتباط با قانون اهم و دقت سنجی

پایه نظری عملکرد میکرو اهم متر قانون مشهور اهم، یعنی R = V / I است. برای دستیابی به دقت در سطح میکرو اهم، دو عامل بسیار اهمیت دارند: پایداری جریان تزریق و دقت اندازه‌گیری افت ولتاژ. در یک میکرو اهم متر حرفه‌ای، جریان تزریق به وسیله مدار منبع جریان کنترل می‌شود تا حتی در صورت تغییر امپدانس بار، دامنه آن ثابت بماند. مقادیر ولتاژ معمولاً در حد ۰٫۱ تا ۲۰ میلی‌ولت است؛ بنابراین سیستم اندازه‌گیری باید دارای نسبت سیگنال به نویز بسیار بالا باشد. نویزهای محیطی، Induced Noise ناشی از عبور جریان‌های قدرت در نزدیکی کابل تست می‌تواند سبب انحراف قرائت گردد. برای رفع این مشکل، از فیلتراسیون دیجیتال و میانگین‌گیری تکراری نمونه ها استفاده می‌شود. استاندارد IEC 60477 روش کالیبراسیون میکرو اهم مترها را تعیین کرده و حداکثر خطای اجازه داده‌شده را به صورت مقدار اصلاح بازه‌ای بیان می‌کند. در عمل، دستگاه‌های دقیق می‌توانند مقادیر را با خطای کمتر از ۰٫۲ µΩ نمایش دهند که برای تست تجهیزات نیروگاه‌ها کاملاً مناسب است. تکنولوژی تریس‌بلیتی (Traceability) در آزمایشگاه‌ها باعث می‌شود یافته‌ها قابل مقایسه با استانداردهای ملی و بین‌المللی باشد.

روش‌های آزمون در صنایع قدرت

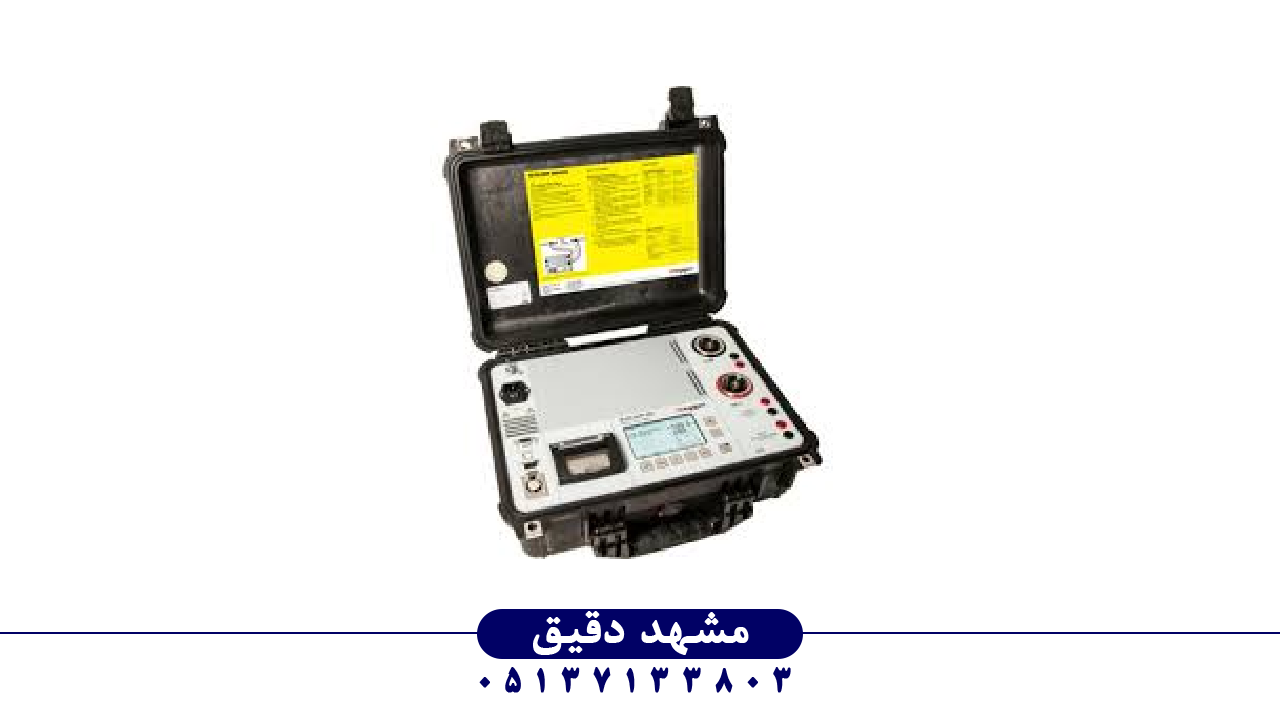

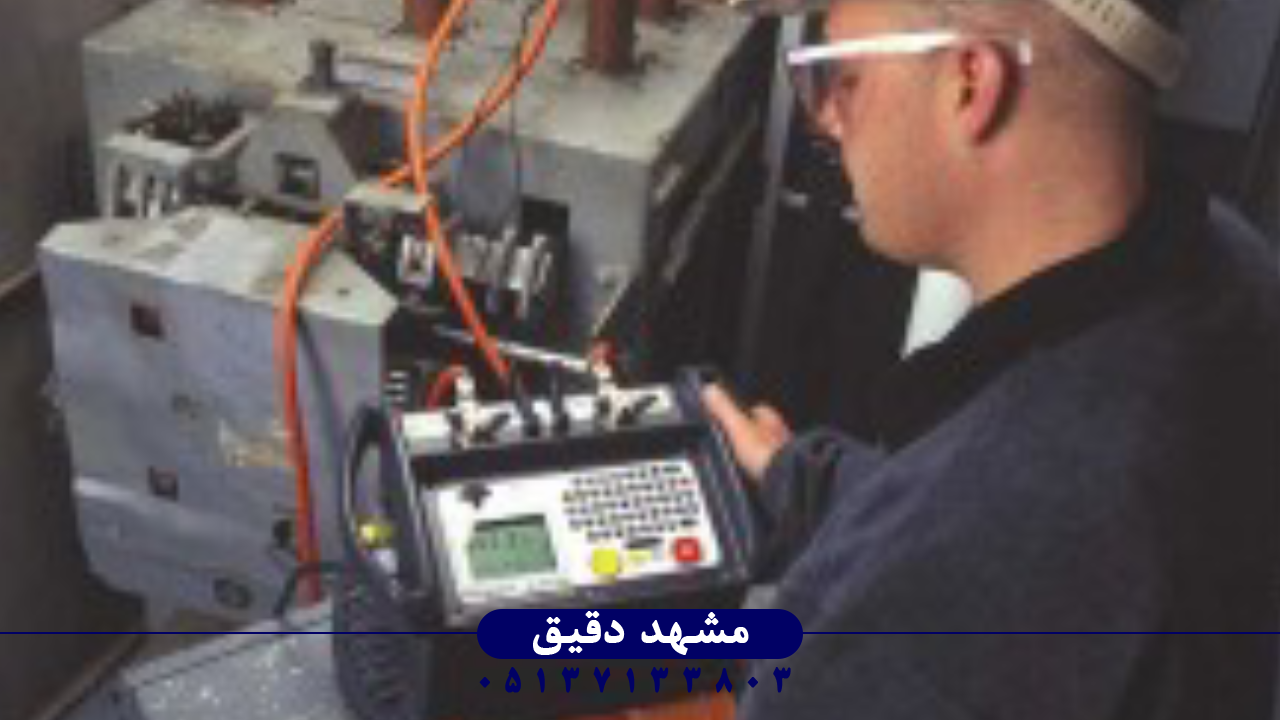

اندازه‌گیری اتصال زمین، پیوستگی شین‌ها و کنتاکت کلیدهای قدرت از رایج‌ترین کاربردهای میکرو اهم متر در صنایع قدرت است. هنگامی که کلید قدرت در حالت بسته قرار دارد، باید افت ولتاژ بین دو سر آن در حد چند میکرو ولت باشد؛ هر افزایش نشان‌دهنده سایش تماس یا اکسیداسیون سطحی است. در این آزمون، جریان تزریقی باید به اندازه‌ای باشد که افت ولتاژ قابل سنجش به وجود آورد ولی به کنتاکت آسیب نزند. توصیه می‌شود برای کلیدهای قدرت تا ۶۳ کیلو آمپر، جریان تزریق حداقل ۱۰۰ آمپر باشد. دستگاه میکرو اهم متر ۶۰۰ آمپر میگر مدل MEGGER MJOLNER600 به دلیل قابلیت تزریق جریان مستقیم تا ۶۰۰ آمپر DC و اندازه‌گیری خودکار نسبت دما به مقاومت، در تست‌های پست های انتقال و نیروگاه‌ها بسیار پرکاربرد است. این دستگاه طبق استاندارد IEC 61010 دارای حفاظت در برابر معکوس جریان و تخلیه اتوماتیک است و با رابط USB امکان انتقال داده به سیستم SCADA را دارد.

کاربردهای تخصصی در ترانس و موتور

در ترانسفورماتور، جوش‌های داخلی سیم‌پیچ، اتصالات بین بوشینگ و هادی، و پیوستگی مدار اصلی باید دارای مقاومت یکنواخت در بین فازها باشد. تفاوت در مقاومت شاخه‌ها نشان‌دهنده اتصال شل یا آسیب در سیم‌پیچ است. در موتورهای الکتریکی نیز قبل از راه‌اندازی باید مقاومت سیم‌پیچ فازها اندازه‌گیری و با مقادیر طراحی مقایسه شود؛ افزایش نسبت بیش از ۵ ٪ نشانگر نقص در اتصال لحیم یا آسیب حرارتی است. میکرو اهم مترها در این حوزه به دلیل توان تکرار بالا برای تست پیوسته در خط تولید به کار می‌روند. در صنعت لوکوموتیو و ژنراتورهای سنکرون، پایش مقاومت سیم‌پیچ استاتور و روتور به کمک جریان بالا به تشخیص نقاط ضعیف اتصال کمک می‌کند. مطابق استاندارد IEC 60034‑1 وقتی اختلاف مقاومت بین فازها بیش از ۲ ٪ باشد لازم است تجهیز مورد بازبینی قرار گیرد. نتایج تست در فرم الکترونیکی ثبت و در سیستم مدیریت نگهداری پیشگیرانه (Preventive Maintenance System) آرشیو می‌شود. بدین ترتیب پیش‌بینی خرابی قبل از بروز اتصال کامل ممکن می‌گردد.

استانداردها و دستورالعمل‌های بین‌المللی

عملکرد و دقت میکرو اهم متر بر اساس استانداردهای بین‌المللی نظیر IEC 62841، IEC 61010، ASTM E2877 و IEEE 510 ارزیابی می‌شود. استاندارد IEC 61010‑2‑030 الزامات ایمنی تجهیزات اندازه‌گیری الکتریکی را مشخص می‌کند و در بخش ولتاژ تخلیه، سطح ایزولاسیون ورودی را تعریف نموده است. استاندارد ASTM E2877‑13 نیز روش‌های اندازه‌گیری مقاومت پایین برای موصل‌های الکتریکی را بیان می‌نماید که در کارگاه‌های تولید کابل و اتصالات مورد استناد است. میکرو اهم مترهای جدید باید مطابق استاندارد EMC در برابر پرتوهای الکترومغناطیسی مقاوم باشند و خود منشأ تداخل نشوند. در ایران، سازمان استاندارد ملی (ISIRI) بر اساس ترجمه IEC 60255 شاخص پذیرش تجهیزات حفاظتی را تدوین نموده و در بخشنامه شماره ۱۴۲۵۸ به کارخانجات ابلاغ کرده است. پیروی از این اسناد برای ثبت گواهی کالیبراسیون و امکان صادرات به بازارهای بین‌المللی ضروری است.

انواع مدل‌ها و ویژگی‌های انتخاب

میکرو اهم مترها در دو دسته کلی Laboratory و Field Division تقسیم می‌شوند. مدل‌های آزمایشگاهی دارای دقت بیش از ۱ در میلیون و سیستم جریان پیوسته اند، در حالی که مدل‌های میدانی قابل حمل با باتری یا منبع برق شهر کار می‌کنند و برای تعمیرات سرویس به کار می‌روند. در انتخاب مدل مناسب باید به محدوده جریان تزریق (تا ۶۰۰ آمپر یا بیشتر)، توان خروجی، زمان پاسخ، سیستم فیلتر و قابلیت ذخیره داده دقت شود. در محیط‌های صنعتی گردآلود و مرطوب، بدنه باید دارای درجه حفاظت IP ۵۴ باشد. نمایشگر رنگی TFT با قابلیت نمودار یابی در لحظه نیز در مدل‌های جدید اضافه شده است. برخی مدل‌ها امکان اجرای آزمون پله‌ای و تغییر خودکار دامنه جریان را دارند که به مهندسان امکان تحلیل غیرخطی اتصالات در جریان‌های بالا را می‌دهد. قابلیت حافظه داخلی برای ذخیره هزار داده و ارسال به نرم‌افزار PC Config از ویژگی‌های تجهیزات حرفه‌ای است.

کالیبراسیون، نگهداری و اطمینان از دقت

کالیبراسیون دوره‌ای میکرو اهم متر شرط اصلی حفظ دقت است. کالیبراسیون باید در آزمایشگاه دارای گواهی ISO 17025 با مقاومت‌های مرجع در سطح µΩ انجام شود. در این فرآیند، مقادیر قرائت شده با مقاومت استاندارد مقایسه و ضریب تصحیح اعمال می‌گردد. دمای محیط، رطوبت و تمیزی پروب‌ها در نتیجه تأثیر مستقیم دارند. تمیز کردن پروب ها با الکل ایزوپروپیل و استفاده از گیره های مس پوش نقره برای اتصال پایدار توصیه می‌شود. دستگاه‌های جدید امکان Self‑Calibration داخلی دارند که به صورت نرم‌افزاری اجرا می‌شود. در پروژه‌های نیروگاهی، گواهی کالیبراسیون باید به همراه داده های مترولوژی در فرم Commissioning Report ضبط گردد. عدم کالیبراسیون به موقع ممکن است منجر به افزایش خطا و رد تجهیز در ممیزی کیفی شود. استاندارد ASTM E74 محدوده فاصله زمانی ۱۲ ماه را برای بازبینی پیشنهاد می‌کند.

ایمنی کار در آزمون‌های جریان بالا

با توجه به اینکه جریان تزریق در میکرو اهم متر می‌تواند به چندصد آمپر برسد، رعایت ایمنی ضروری است. تمامی کابل‌ها باید دارای عایق دوبل باشند و اتصال زمین بدنه دستگاه به صورت مطمئن انجام گیرد. در زمان جداسازی پروب‌ها، باید اطمینان حاصل شود که جریان به طور کامل قطع شده است. استفاده از دستکش‌های عایق مطابق IEC 60903 و نظارت دو نفره در تست‌های بالای ۴۰۰ آمپر توصیه می‌شود. در محیط‌های غبار رسانا، رعایت فاصله میان کابل‌ها از زمین ضروری است تا جریان نشت رخ ندهد. سیستم خنک‌کننده داخلی در میکرو اهم مترهای High Current با هوای گردش شده کار می‌کند و نباید ورودی تهویه مسدود شود. نصب فیوز یا MCB در ورودی تغذیه بر اساس حداکثر ظرفیت دستگاه (مثلاً ۱۰ آمپر) اجباری است. کاتالوگ ایمنی IEC 62133 را می‌توان منبعی معتبر برای دستورالعمل‌های کاربری دانست.

کاربردهای صنعتی فراگیر در ایران

در ایران نیز شرکت‌های تولید کابل، پست‌های توزیع نیرو، کارخانجات سیم و موتور ساز، و صنایع نفت و گاز از میکرو اهم متر برای کنترل پیوستگی و کیفیت اتصالات استفاده می‌کنند. در پست های ۶۳/۲۰ کیلوولت شرکت توانیر، اندازه‌گیری مقاومت ارت کلید ها طبق دستورالعمل PM با جریان ۲۵۰ آمپر صورت می‌گیرد. در صنایع نظامی برای کنترل پیوستگی باس بار های مس روکش نقره، نقطه پذیرش زیر ۵ میکرواهم تعیین شده است. شرکت‌های صنایع نفتی همچون NIOC در واحد حفاظت کاتدیک برای اندازه‌گیری اتصال برق میله های آند از این تجهیز استفاده می‌کنند. دانشگاه صنعتی امیرکبیر و شریف نیز در آزمایشگاه‌های تحقیقاتی به کمک میکرو اهم متر پژوهش‌هایی در زمینه رفتار حرارتی اتصالات الکتریکی انجام داده‌اند. رشد بازار تجهیزات آزمایش الکتریکی در کشور باعث افزایش استفاده از مدل‌های پیشرفته مانند MEGGER شده است.

جمع‌بندی نهایی و توصیه مهندسی

میکرو اهم متر به عنوان ابزار کلیدی در کنترل کیفیت تجهیزات قدرت شناخته می‌شود. توانایی آن در اندازه‌گیری دقیق مقاومت‌های پایین، امکان تشخیص پیشگیرانه از اتصالات ضعیف را فراهم می‌کند. صنایع برق، نفت، گاز، حمل و نقل و دفاعی هر کدام به نوعی به این دستگاه وابسته‌اند. انتخاب مدل متناسب با نیاز، کالیبراسیون دوره‌ای و رعایت ایمنی باید در اولویت مهندسان قرار گیرد. توصیه می‌شود برای اجرای تست در جریان‌های بالا از تجهیزات تأیید شده‌ای مانند میکرو اهم متر ۶۰۰ آمپر میگر مدل MEGGER MJOLNER600 بهره گرفته شود که علاوه بر دقت بالا، دارای تأییدیه ایمنی IEC و قابلیت رسم نمودار در لحظه است. با اجرای نظام نگهداری پیشگیرانه و تست دقیق اتصالات، می‌توان از خطرات ناشی از افزایش مقاومت و گرمای موضعی پیشگیری کرد. شرکت “مشهد دقیق” به عنوان مرجع تجهیزات تست الکتریکی، تأمین کننده اصلی نسل جدید میکرو اهم مترها در بازار ایران است و با ارائه مشاوره‌های مهندسی حرفه‌ای به افزایش ایمنی و دقت در صنایع ملی کمک می‌کند.
