راهنمای اندازه‌گیری شدت نور در آزمایشگاه

مبانی علمی شدت روشنایی آزمایشگاهی

شدت روشنایی (Illuminance) یکی از مهم‌ترین کمیت‌های فیزیکی در سنجش کیفیت نور در محیط‌های فنی و آزمایشگاهی است. از دیدگاه نورسنجی، شدت روشنایی برحسب واحد لوکس (Lux) بیان می‌شود و نشان‌دهنده شار نوری دریافتی بر واحد سطح است. فرمول عمومی آن به‌شکل E=ΦA E = \frac{\Phi}{A} E=AΦ​ تعریف می‌شود که در آن $E$ شدت روشنایی، $\Phi$ شار نوری و $A$ سطح مقطع نورگیر است.

در آزمایشگاه‌هایی که تحلیل رنگ، فتومتری، شیمی نوری یا کنترل کیفیت بصری انجام می‌شود، دقت اندازه‌گیری شدت نور به‌صورت مستقیم در صحت نتایج مؤثر است. هر گونه خطای محاسباتی در نوردهی می‌تواند موجب انحراف در نتایج اپتیکی یا فیزیکوشیمیایی شود.

داده‌های شدت نور معمولاً در چندین موقعیت از سطح آزمایش به‌صورت شبکه‌بندی شده برداشت می‌شوند تا همگنی روشنایی بررسی شود. استانداردهای ISO 8995-1 و CIE S 015/E مقادیر پیشنهادشده روشنایی را برای فعالیت‌های آزمایشگاهی تعیین کرده‌اند؛ به عنوان مثال، کارهای عمومی به حدود ۵۰۰ لوکس و فعالیت‌های دقیق مانند اندازه‌گیری رنگ یا میکروسکوپی به ۱۰۰۰ تا ۱۵۰۰ لوکس نیاز دارند.

درک صحیح روابط فیزیکی میان شار نوری، شدت تابش و بازتاب محیطی، نخستین گام در طراحی و اجرای سیستم اندازه‌گیری معتبر در فضای آزمایشگاهی است.

ویژگی‌های نور در محیط آزمایشگاه

در محیط‌های آزمایشگاهی، نه‌تنها شدت نور بلکه کیفیت طیفی و جهت تابش نیز اهمیت دارد. از نظر فتو‌متریک، نور ترکیبی از طول‌موج‌های ۳۸۰ تا ۷۸۰ نانومتر است، اما پاسخ چشمی انسان به‌صورت وزنی در اطراف ۵۵۵ نانومتر (رنگ سبز) بیشترین حساسیت را دارد. از این رو، در لوکس‌مترها فیلترهایی مطابق منحنی حساسیت چشم (CIE V‑λ) تعبیه می‌شود.

در فضاهای علمی، دو نوع روشنایی غالب است: نور طبیعی (Daylight) و نور مصنوعی (Electric Lighting). هر دو باید از نظر همگنی، دمای رنگ (Correlated Color Temperature) و شاخص تجدید رنگ (CRI) بررسی شوند. منابع با دمای رنگ حدود ۵۵۰۰ کلوین شباهت زیادی به نور روز دارند و برای آزمایشگاه‌ها ایده‌آل‌اند.

کنترل انعکاس سطوح اهمیت ویژه‌ای دارد؛ زیرا هرگونه بازتاب ناخواسته می‌تواند شدت مؤثر نور را افزایش دهد و موجب خطا در قرائت گردد. مهندسین گاهی از رنگ‌های مات خاکستری یا سیاه برای پوشش سطوح استفاده می‌کنند تا بازتاب کاهش یابد.

مشخصه دیگر نور در آزمایشگاه، یکنواختی (Uniformity) است که معمولاً با نسبت U0=EminEavg U_0 = \frac{E_{min}}{E_{avg}} U0​=Eavg​Emin​​ تعریف می‌شود. براساس استاندارد DIN 5035، مقدار این شاخص باید بالاتر از ۰٫۷۵ باشد تا آزمایش با دقت پایدار انجام پذیرد.

اصول عملکرد حسگر در نورسنج دیجیتال

حسگر یا سنسور اصلی در لوکس‌مترها بر پایه فتودیود سیلیکونی (Silicon Photodiode) طراحی می‌شود. این قطعه نیمه‌رسانا زمان دریافت فوتون‌ها، بار الکتریکی تولید کرده و جریان خروجی متناسب با شدت نوری ایجاد می‌کند. این سیگنال ضعیف از طریق Trans‑Impedance Amplifier تقویت و سپس به دیجیتال تبدیل می‌شود.

برای جلوگیری از تأثیر زاویه تابش، عدسی پراکننده (Cosine Corrected Diffuser) در جلوی سنسور نصب می‌شود تا نور از همه زوایا با ضریب صحیح جمع‌آوری شود. بدین ترتیب، قرائت دستگاه مستقل از زاویه منبع نوری خواهد بود.

رویکرد جدید در طراحی حسگرهای نور، استفاده از Photo‑IC با جبران طیفی است که پاسخ را در مقابل انواع منابع LED، فلورسنت یا هالوژن یکسان می‌سازد. این امر به ویژه در محیط‌هایی با منابع نوری ترکیبی اهمیت دارد.

در آزمایشگاه‌ها معمولاً از لوکس‌مترهای کلاس A مطابق استاندارد DIN 5032‑7 استفاده می‌شود تا دقت اندازه‌گیری در سطح ±۲٪ حفظ گردد. همچنین، قابلیت جبران دما (Temperature Coefficient Correction) برای جلوگیری از خطاهای حرارتی لازم است.

در محیط‌های کنترل‌شده، حسگر باید پیش از هر آزمایش با منبع مرجع معتبر (Standard Lamp) مورد کالیبراسیون قرار گیرد تا منحنی خطی بودن پاسخ سنسور مجدداً تأیید شود.

الزامات کالیبراسیون استاندارد و گواهی‌نامه‌ها

کالیبراسیون دقیق یکی از ستون‌های اصلی اعتبار داده‌های نورسنجی در آزمایشگاه است. بر اساس الزامات استاندارد ISO 17025، هر تجهیز اندازه‌گیری باید به‌صورت دوره‌ای نسبت به مرجع نوری استاندارد (Traceable Light Source) تنظیم گردد. لامپ‌های مرجع نوع A (2856 K Tungsten) و منابع LED با طیف پایدار برای این منظور استفاده می‌شود.

کل فرآیند کالیبراسیون شامل تعیین ضرایب حساسیت، بررسی خطی بودن پاسخ، تصحیح زاویه‌ای و اثرات دمایی است. نتایج در قالب گواهی کالیبراسیون با ذکر عدم قطعیت اندازه‌گیری بیان می‌شود. بر اساس CIE S 023/E:2013، مقدار عدم قطعیت ترکیبی نباید از ۵ درصد تجاوز کند.

علاوه بر کالیبراسیون اولیه، آزمایشگاه‌ها باید بررسی‌های تأیید عملکرد (Performance Verification) را در فواصل زمانی کوتاه انجام دهند تا از پایداری دستگاه اطمینان حاصل شود. برای این کار معمولاً از منبع ساده LED مرجع با شدت ثابت استفاده می‌شود و اندازه‌گیری مقایسه‌ای بین قرائت جدید و داده قبلی صورت می‌گیرد.

در ایران، مراکز معتبر مانند مرکز اندازه‌شناسی ایران (NACI) می‌توانند گواهی کالیبراسیون مبتنی بر استاندارد ISO 17025 را صادر کنند که از الزامات ممیزی‌های کیفی صنایع داروسازی، برق و پتروشیمی است.

روش گام‌به‌گام اندازه‌گیری شدت نور

در اجرای صحیح روش اندازه‌گیری شدت روشنایی آزمایشگاهی، رعایت توالی منظم مراحل حیاتی است. گام نخست آماده‌سازی محیط شامل تمیز کردن سطح سنسور، حذف سایه‌ها و تنظیم زاویه تابش است. سپس نقاط مورد اندازه‌گیری روی میزکار یا داخل کابین تست مشخص می‌شود. تعداد نقاط بر اساس ابعاد محیط و الزامات استاندارد تعیین می‌گردد؛ به‌طورمعمول، در فضایی با طول و عرض ۴ در ۳ متر، شبکه‌ای ۱۲ نقطه‌ای برای قرائت کفایت می‌کند.

سنسور دستگاه روی سه‌پایه قرار گرفته و سطح آن افقی با صفحه کار تنظیم می‌شود. دستگاه پس از روشن شدن باید چند ثانیه جهت پایدار شدن مدار داخلی زمان داشته باشد. در این زمان،‌ نور پس‌زمینه نباید تغییر کند. قرائت هر نقطه باید حداقل سه بار تکرار و میانگین گرفته شود تا خطاهای تصادفی کاهش یابد.

در مرحله بعد، داده‌های ثبت‌شده در نرم‌افزار دستگاه بازخوانی و مقادیر Emin، Emax و Eavg محاسبه می‌شود. شاخص یکنواختی (U₀ = Emin/Eavg) و حداقل شدت نور موردنیاز برای نوع فعالیت مقایسه می‌گردد.

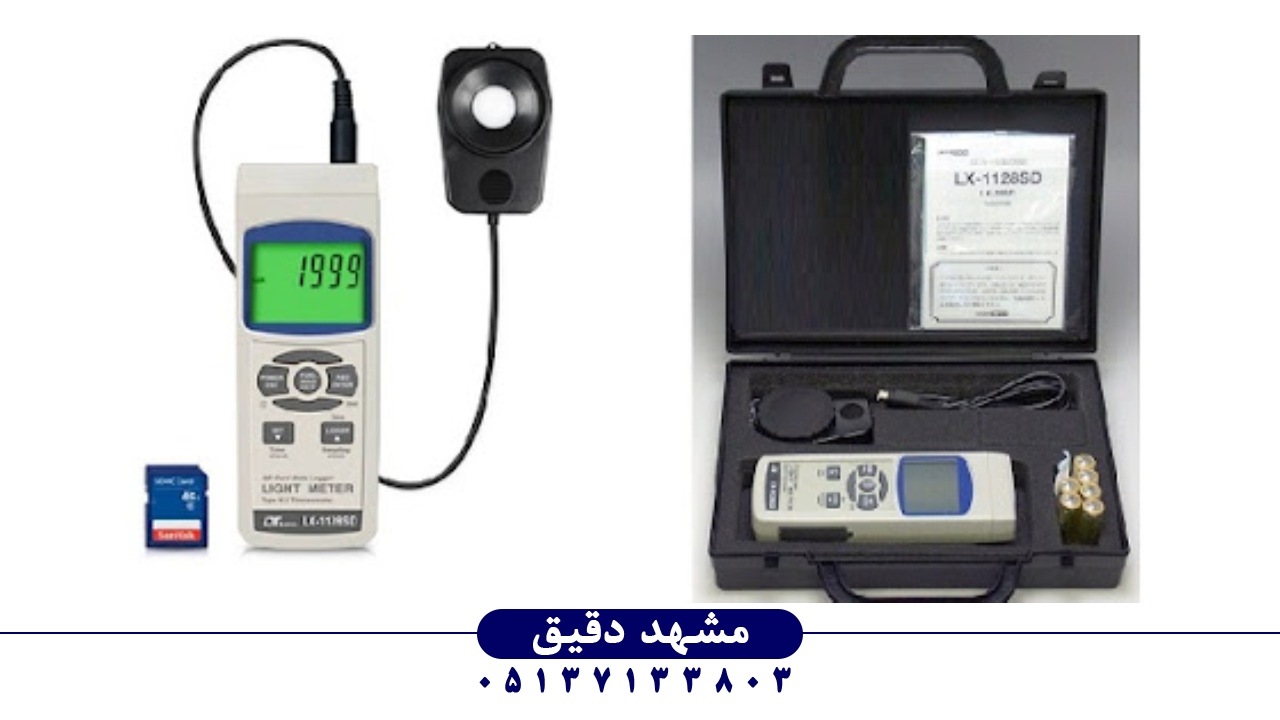

یکی از ابزارهای پرکاربرد در این مرحله، لوکس‌متر دیجیتال حرفه‌ای لوتورن مدل LUTRON LX‑1128SD است که با دقت ±۵٪ و ثبت داده روی کارت SD توانایی بالایی در پایش آزمایشگاهی دارد. وجود پورت USB و قابلیت Logging پیوسته‌، این دستگاه را به انتخابی ممتاز برای مهندسان کنترل کیفیت نوری تبدیل کرده است.

تحلیل داده‌ها و تصحیح اثرات محیطی

پس از گردآوری داده‌های نورسنجی، مرحله تحلیل اهمیت فراوانی دارد. نخست باید داده‌ها از نظر ثبات زمانی، نوسان و روند تغییر بررسی شوند. عواملی مانند دمای محیط، رطوبت و آلودگی هوا می‌توانند اثرات جزئی اما قابل‌توجهی بر قرائت‌ها داشته باشند.

برای مثال، افزایش دما معمولاً باعث کاهش حساسیت سنسور سیلیکونی می‌شود؛ بنابراین، لوکس‌مترهای پیشرفته مجهز به مدار جبران حرارتی هستند. همچنین حضور ذرات معلق یا بخار در هوا منجر به پراکندگی نور و افزایش ظاهری مقدار Lux می‌شود. جهت تصحیح این اثر، مقادیر مرجع باید در شرایط آزمایشگاه تمیز و پایدار گرفته شوند.

بازتاب سطوح نیز از جمله پارامترهایی است که در تحلیل باید مدنظر باشد. اگر از صفحات فلزی یا براق استفاده می‌شود، بخشی از نور بازتابی ممکن است دوباره به حسگر برسد و قرائت را بیش از واقع نشان دهد. با استفاده از مواد مات می‌توان این تأثیر را کاهش داد.

نرم‌افزارهای تحلیل DIALux و Relux امکان وارد کردن داده‌های اندازه‌گیری شده و محاسبه یکنواختی نور را به‌صورت نموداری فراهم می‌کنند. بدین ترتیب، مهندس قادر است وضعیت توزیع روشنایی را با چیدمان چراغ‌ها مقایسه کرده و مکان‌های کم‌نور را مشخص نماید.

استانداردهای بین‌المللی در نورسنجی آزمایشگاه

برای تضمین کیفیت اندازه‌گیری شدت نور، اتکا به استانداردهای رسمی بین‌المللی ضروری است. سازمان CIE (International Commission on Illumination) به عنوان مرجع جهانی فوتومتری، دستورالعمل‌های اصلی شامل CIE S 023/E:2013, CIE 69, و CIE S 015/E را منتشر کرده است.

استاندارد اروپایی EN 12464‑1 مقررات طراحی روشنایی داخلی ساختمان‌ها از جمله فضاهای آزمایشگاهی را تعیین می‌کند و حداقل مقدار لوکس مورد نیاز برای هر نوع فعالیت را مشخص می‌سازد. برای مثال، در آزمایشگاه‌های میکروسکوپی، شدت روشنایی توصیه‌شده برابر ۱۰۰۰ لوکس و ضریب یکنواختی ۰٫۸ است.

در برخی کاربردها نظیر عکاسی علمی یا فتومتری، رعایت استاندارد ASTM E1164 درباره اندازه‌گیری طیفی نیز الزامی است.

ایمنی پرسنل نیز نباید نادیده گرفته شود؛ استاندارد OSHA 1926.56 میزان نور لازم برای ایستگاه‌های کاری صنعتی را تعیین کرده است.

اجرای این استانداردها موجب همسانی داده‌ها در میان آزمایشگاه‌های مختلف شده و امکان مقایسه بین‌المللی نتایج را فراهم می‌کند. هر لوکس‌متری که گواهی سازگار با DIN 5032‑7 داشته باشد، برای کاربردهای تحقیقاتی مناسب تلقی می‌شود.

کاربردهای خاص نورسنجی در تحقیقات علمی

نور به‌عنوان عامل فیزیکی در بسیاری از شاخه‌های علمی نقشی کلیدی دارد. در آزمایشگاه‌های شیمی، سنجش شدت نور برای بررسی واکنش‌های فتوشیمیایی مهم است، زیرا نرخ بسیاری از واکنش‌ها تابع انرژی دریافت‌شده از فوتون‌هاست. در فیزیک اپتیک، روشنایی ورودی به آشکارسازها تعیین‌کننده حد تفکیک و نسبت سیگنال به نویز است.

در گیاه‌شناسی، آزمایش‌های رشد، نیازمند اندازه‌گیری دقیق تابش در ناحیه PAR (Photosynthetically Active Radiation) هستند که با تبدیل واحد Lux به μmol/m²/s قابل تخمین می‌باشد.

در مهندسی مواد و رنگ نیز لوکس‌متر برای کنترل پایداری رنگدانه‌ها در برابر نور (Light Fastness) استفاده می‌شود.

همچنین در صنایع دارویی، شدت نور در کابین‌های تمیز باید زیر آستانه مشخصی باشد تا محصولات حساس به فوتون از بین نروند.

این طیف گسترده کاربرد موجب شده استفاده از لوکس‌متر به یکی از ابزارهای ثابت در هر آزمایشگاه تبدیل شود، بخصوص در پروژه‌های تحقیقاتی که بر نور وابسته‌اند.

روش‌های پیشرفته تحلیل روشنایی و داده‌ها

در دهه اخیر، تحلیل نور تنها به اندازه‌گیری لوکس محدود نمانده است. با ظهور حسگرهای چندکاناله، امکان سنجش جداگانه شدت در باندهای قرمز، سبز و آبی فراهم شده است. این اطلاعات طیفی به درک ویژگی رنگ نور و ارتباط آن با بازده دیداری کمک می‌کند.

سیستم‌های مدرن نورسنجی با نرم‌افزارهای داده‌کاوی ترکیب شده‌اند تا از روی قرائت‌های لوکس و طیفی، نقشه حرارتی روشنایی (Illuminance Map) تولید کنند. چنین نقشه‌ای توزیع نور را در سطح میزکار یا داخل جعبه نوری نشان می‌دهد.

الگوریتم‌های آماری مانند Linear Regression برای مدل‌سازی افت روشنایی لامپ در طول زمان استفاده می‌گردند.

در کاربردهای کنترل کیفیت، انحراف معیار اندازه‌گیری (SD of Lux Values) شاخصی از پایداری سیستم روشنایی است. داده‌ها ممکن است به‌صورت خودکار از لوکس‌مترهای مجهز به SD Card دریافت و وارد نرم‌افزار شود تا ارزیابی بلندمدت صورت گیرد.

با استفاده از این تحلیل‌های پیشرفته، می‌توان روند کاهش بهره‌وری نور را شناسایی و برنامه نگهداری تجهیزات روشنایی را بر اساس داده‌های واقعی تنظیم کرد.

عوامل خطا و راهکارهای تصحیح اندازه‌گیری

هیچ اندازه‌گیری‌ای خالی از خطا نیست. در نورسنجی نیز عواملی چون زاویه نامناسب، تغییر طیف منبع، نبود کالیبراسیون دوره‌ای، آلودگی عدسی یا دمای زیاد می‌تواند موجب خطا شود. افزایش ۵ درجه سانتی‌گراد ممکن است ۰٫۵٪ تا ۱٪ کاهش در قرائت ایجاد کند.

راهکار تصحیح این خطاها شامل تنظیم زاویه سنسور به حالت عمود، استفاده از فیلتر تطابق طیفی و نظافت منظم عدسی است. همچنین تأیید صحت داده‌ها از طریق اندازه‌گیری مرجع در کنار مقدار مورد انتظار توصیه می‌شود.

در صورت وجود منابع با طیف غیرمرئی (مانند IR یا UV)، باید اطمینان حاصل شود که حسگر پاسخ ناخواسته نشان نمی‌دهد؛ در غیر اینصورت از فیلتر قطع IR باید استفاده شود.

محیط با میدان مغناطیسی شدید یا نویز الکتریکی نیز ممکن است مدار تقویت‌کننده را دچار drift کند. در چنین شرایطی استفاده از کابل شیلددار ضرورت دارد.

مهندسان آزمایشگاه باید با اجرای روش‌های کنترل کیفیت داخلی، انحراف ناشی از این خطاها را در گزارش اندازه‌گیری تصحیح کنند تا نتایج نهایی از دقت علمی برخوردار باشند.

مدیریت سیستم روشنایی و نگهداری پیشگیرانه

پایش مستمر شدت نور به حفظ پایداری شرایط آزمایشگاه کمک مهمی می‌کند. افت تدریجی روشنایی در اثر کهولت لامپ، رسوب گردوغبار یا تغییر رنگ رفلکتور اتفاق می‌افتد. از طریق ثبت داده‌های دوره‌ای لوکس می‌توان منحنی کاهش روشنایی را ترسیم کرد و در زمان مناسب تعویض منبع را برنامه‌ریزی نمود.

در سیستم‌های هوشمند، سنسورهای لوکس به کنترلر BMS متصل‌اند و بر اساس شدت محیطی، فرمان افزایش یا کاهش توان لامپ‌ها را صادر می‌کنند. این امر بهینه‌سازی مصرف انرژی را به همراه دارد.

تحلیل هم‌زمان دما و شدت نور امکان شناسایی علل فیزیکی تغییر روشنایی را فراهم می‌نماید. برای مثال، افزایش دما می‌تواند نشانه عدم تهویه مناسب چراغ‌ها باشد.

در صنایع حساس مانند الکترونیک یا داروسازی، نگهداری پیشگیرانه از سیستم روشنایی بخشی از استاندارد Good Laboratory Practice (GLP) محسوب می‌شود. لوکس‌مترهای دارای ثبت دادهٔ پیوسته، ابزار اصلی در این برنامه‌های پیشگیرانه‌اند.

جمع‌بندی و چشم‌انداز آینده فناوری نورسنجی

سنجش شدت نور در آزمایشگاه امروز دیگر یک فرآیند ساده نیست، بلکه بخشی از زنجیره تضمین کیفیت و مدیریت انرژی محسوب می‌شود. با پیشرفت فناوری حسگرها و سامانه‌های دیجیتال، دقت اندازه‌گیری به محدوده میلی‌لوکس رسیده است. در آینده نزدیک، لوکس‌مترهای هوشمند مجهز به ارتباط بی‌سیم، الگوریتم تصحیح خودکار طیفی و پردازش ابری خواهند شد.

این ابزارها قادر خواهند بود داده‌ها را در قالب داشبورد تحلیلی ارائه دهند و تغییرات نوری محیط را در لحظه پایش کنند. هوش مصنوعی نیز با تحلیل داده‌های بلندمدت می‌تواند زمان افت نوری و نیاز به تعویض لامپ را پیش‌بینی نماید.

وجود تجهیزات دقیق مانند لوکس‌متر دیجیتال حرفه‌ای لوتورن مدل LUTRON LX‑1128SD در کنار فناوری‌های آینده‌نگر، افق تازه‌ای برای کنترل علمی روشنایی باز می‌کند و موجب ارتقای سطح کیفی آزمایشگاه‌های کشور خواهد شد.

بدین ترتیب، با رعایت اصول کالیبراسیون، پیروی از استانداردهای جهانی و به‌کارگیری تجهیزات معتمد، اندازه‌گیری شدت نور در آزمایشگاه نه تنها ابزار کنترل بلکه عامل تضمین کیفیت فرآیندهای علمی خواهد بود.
