تاریخچه توسعه آزمون جریان گردابی
پیدایش روش جریان گردابی به اواخر قرن نوزدهم و نظریات فارادی در خصوص القای الکترومغناطیسی بازمیگردد، اما کاربرد صنعتی آن بعد از دهه ۱۹۵۰ میلادی با توسعه مبدلهای حساس و مدارهای پایدار عملی شد. در ابتدا این روش صرفاً برای تشخیص ترکهای سطحی در فلزات غیرآهنی مانند آلومینیوم و مس به کار گرفته میشد، ولی با گسترش دانش الکترونیک قدرت و پردازش سیگنال دیجیتال، دامنه کاربرد آن گسترش یافت.
شرکتهای صنعتی بزرگ مانند OLYMPUS در ژاپن و GE Inspection Technologies در آمریکا، نقش کلیدی در معرفی نسل دیجیتال تجهیزات Eddy Current ایفا کردند. تاکنون بیش از چند ده استاندارد نظیر ASTM E215، ASTM E376، ISO 15548 برای کالیبراسیون، روش اندازهگیری و تعیین حساسیت این تکنیک تدوین شدهاند. با ظهور الگوریتمهای دیجیتال حذف نویز و فیلترینگ تطبیقی، اکنون دستگاههایی مانند NORTEC 600 میتوانند عیوب کمتر از چند دهم میلیمتر را در زیر سطح شناسایی کنند. پیشرفتهای اخیر در حسگرهای فازمحور و مبدلهای دوکاناله توانستهاند این فناوری را به سطح تحلیل الکترومغناطیسی پیشرفته و حتی شبیهسازی جریانهای القایی ارتقا دهند.
اصل فیزیکی عملکرد آزمون جریان گردابی
در آزمون Eddy Current، میدان مغناطیسی متغیر توسط سیمپیچ تحریککننده (Excitation Coil) ایجاد میشود. هنگامیکه این میدان بر سطح ماده رسانا اعمال گردد، جریانهای مدور (Eddy) در سطح آن جریان مییابند. طبق قانون لِنز، این جریانها تمایل دارند تغییرات میدان اعمالی را خنثی کنند، در نتیجه در هر نقطه از ماده توزیع متفاوتی از شار مغناطیسی شکل میگیرد. اگر در مسیر این جریان ترک یا تغییر ضخامت وجود داشته باشد، مقاومت محلی افزایش یافته و دامنه جریان کاهش مییابد. دستگاه با اندازهگیری تغییرات در دامنه و فاز ولتاژ القایی این ناهنجاریها را تشخیص میدهد.
در تجهیزات پیشرفته مانند مدل NORTEC 600، مدار پردازش دیجیتال قادر است هر تغییر کوچک در پاسخ القایی ماده را با دقت میکرونی تحلیل نماید. پارامترهای کلیدی مانند Lift-off (فاصله پروب تا سطح)، Fill factor و Phase Angle در الگوریتم تفسیر نقش حیاتی دارند. این متغیرها برای عیبیابی دقیق سیمهای رسانا، پوششهای نازک و کنترل یکنواختی عملیات حرارتی کاربرد مستقیم دارند.
ساختار فنی و اجزای اصلی دستگاه
هر دستگاه جریان گردابی از سه واحد اصلی تشکیل میشود: منبع تغذیه و مدارات تحریک، بخش پردازش سیگنال و واحد نمایشگر داده. منبع تغذیه با تولید جریان متناوب با فرکانس قابل تنظیم، میدان اصلی را ایجاد میکند. بخش پردازش وظیفه تقویت، فیلتر و تبدیل آنالوگبهدیجیتال را دارد تا بتوان دادههای قابلاعتماد و دقیق روی نمایشگر نشان داد. در دستگاههای مدرن مانند المپیوس NORTEC، این واحدها بهصورت ماژولار طراحی شده و قابلیت اتصال انواع پروبهای سطحی، زاویهای و قلمی را دارند.
نمایشگر دستگاه معمولاً از نوع صنعتی و ضد ضربه با وضوح رنگی بالا است و نمودارهای برداری X-Y Impedance Plane را نمایش میدهد که امکان تشخیص نوع و جهت عیب را با دقت بالا فراهم میسازد. علاوه بر این، سیستم خنکسازی پسیو و بدنه آلومینیومی با مقاومت بالا در برابر دمای محیطی و رطوبت، دوام بالای دستگاه را تضمین میکند. این طراحی از ارگونومی صنعتی پیروی میکند و سبب میشود مهندسان در آزمایشهای میدانی طولانیمدت دچار خستگی نشوند.
روشهای کالیبراسیون و تنظیم دقت
کالیبراسیون دقیق دستگاههای Eddy Current برای تضمین صحت نتایج حیاتی است. در مراکز تست معتبر، از بلوکهای استاندارد شامل نمونههایی با ترک مصنوعی، تغییرات ضخامت و تغییر سختی استفاده میشود تا دستگاه قبل از شروع عملیات تنظیم گردد. در مدلهای پیشرفته، فرآیند کالیبراسیون بهصورت خودکار انجام میشود؛ یعنی دستگاه با دریافت بازتابهای اولیه از سطح مرجع، ضرایب تصحیح دامنه و فاز را تنظیم میکند.
در تجهیزات المپیوس، نرمافزار داخلی مجهز به الگوریتم Auto Calibration بر پایه مقایسه طیف فرکانسی پاسخ است. این قابلیت باعث میشود اپراتور بدون نیاز به محاسبات دستی، دقتی یکنواخت در طول کل فرآیند داشته باشد. تطبیق خودکار با دمای محیط و تغییرات Lift-off از مزایای کلیدی این نسل است. نتیجه آن کاهش زمان آفلاین و افزایش بهرهوری در خطوط تولید صنعتی است، جاییکه هر دقیقه تأخیر مترادف با خسارت مالی است.
کاربردهای صنعتی فناوری جریان گردابی

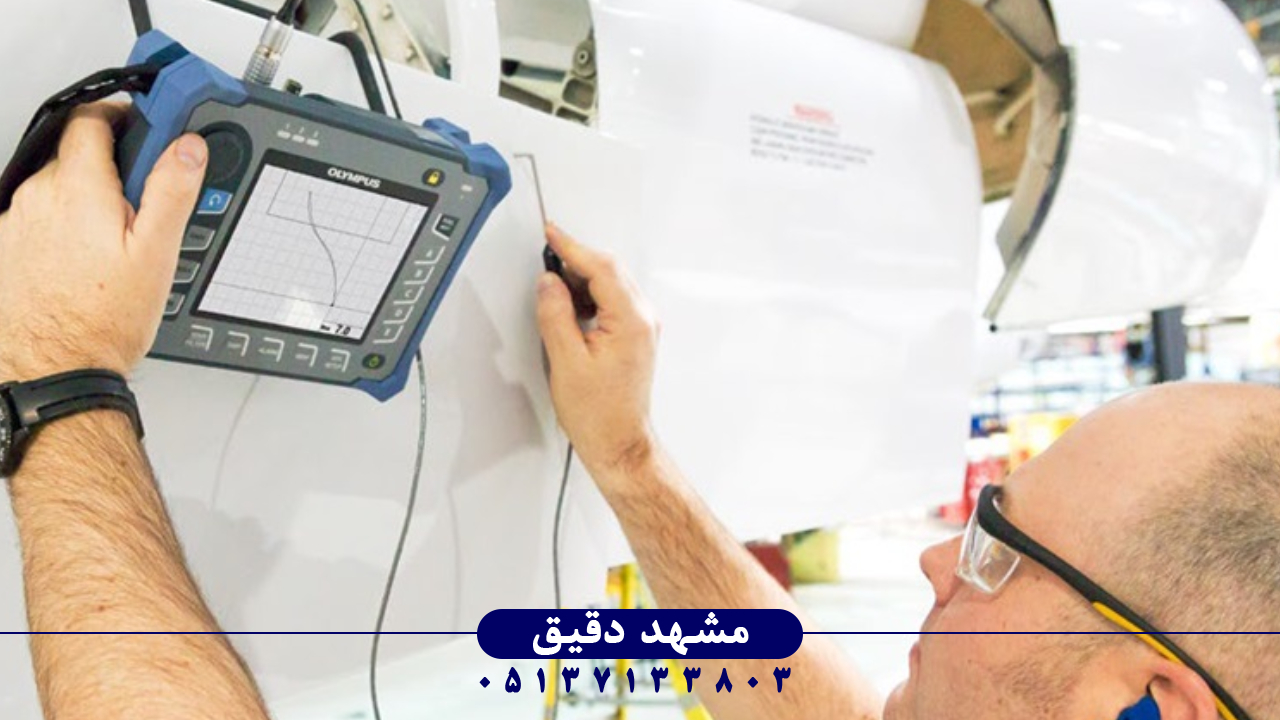

روش Eddy Current در صنایع مختلفی بهکار گرفته میشود. در صنایع هوافضا برای بررسی ترکهای خستگی در سازههای آلومینیومی، در پالایشگاهها جهت کنترل خوردگی لولههای مبدل حرارتی، و در صنایع خودروسازی برای بررسی یکنواختی پوشش کرومی روی محورهای انتقال استفاده میشود. همچنین در تولید قطعات نیکل و فولاد ضدزنگ، از این روش برای اندازهگیری ضخامت لایههای پوششی بهره گرفته میشود.
در نیروگاهها تشخیص نواقص سطحی تیوبهای بویلر اهمیت حیاتی دارد، زیرا هر تغییر کوچک در رسانایی میتواند منجر به شکست مکانیکی شود. به همین دلیل استفاده از دستگاه OLYMPUS NORTEC 600 برای ارزیابی دورهای تجهیزات فلزی در خطوط نیروگاهی توصیه میشود. قابلیت چندفرکانسه و ذخیره خودکار دادهها باعث شده این مدل بین مهندسان کنترل کیفی محبوب شود.
تحلیل دادهها و تفسیر سیگنالهای جریان گردابی
تفسیر درست منحنیها و دادههای حاصل از آزمون Eddy Current نیازمند دانش تخصصی در زمینه فیزیک میدانها و پردازش سیگنال است. هر عیب سطحی یا زیرسطحی الگوی خاصی در صفحه امپدانس ایجاد میکند. مثلاً ترکهای باز سطحی باعث تغییر زاویه فاز بزرگتر میشوند، در حالیکه تغییر ضخامتهای یکنواخت معمولاً دامنه سیگنال را کاهش میدهند بدون تغییر محسوس در فاز. دستگاههای پیشرفته مانند NORTEC 600 قادرند این تفاوتها را با الگوریتم Pattern Recognition تشخیص داده و بهصورت عددی گزارش کنند.
در صنایع بزرگ، دادههای حاصل معمولاً روی نرمافزار مرکزی تجمیع شده و با گرافهای آماری مقایسه میشوند تا روند فرسایش قطعات پیشبینی گردد. این دادهکاوی صنعتی بر پایه آزمونهای جریان گردابی از مهمترین محورهای نگهداری پیشگیرانه در قرن بیستویکم قلمداد میشود.
مزایا و محدودیتهای روش جریان گردابی
مزیت اصلی روش جریان گردابی عدم نیاز به تماس مستقیم یا استفاده از مایع کوپلنت است. سرعت بالای آزمون، سهولت تکرارپذیری، و قابلیت اجرای خودکار آن در خطوط تولید از نقاط قوت محسوب میشود. اما این روش محدود به مواد رسانا است و برای غیررساناها مانند پلاستیک یا سرامیک قابل استفاده نیست. همچنین عمق نفوذ امواج محدود بوده و معمولاً به چند میلیمتر در مواد ضخیم ختم میشود.
برای غلبه بر این محدودیت، شرکتهای سازنده دستگاههایی با چند فرکانس کاری و مبدلهای خاص توسعه دادهاند که قادرند لایههای زیرسطحی را نیز بررسی کنند. بهویژه در مدل المپیوس NORTEC، فیلتر تطبیقی سیگنال نویز محیطی را حذف کرده و پاسخ دقیق را حتی در قطعات با هندسه پیچیده فراهم میسازد. این نوآوریها سبب شده روش جریان گردابی همچنان یکی از پایههای اصلی NDT محسوب شود.
استانداردهای بینالمللی مرتبط با آزمون جریان گردابی
استانداردسازی در حوزه NDT تضمینکننده کیفیت جهانی دادههاست. برای Eddy Current استانداردهایی چون ASTM E376، ASTM E215، ISO 15548 و EN 1711 الزامات جدی درباره نحوه تنظیم فرکانس، انتخاب پروب، و تفسیر نتایج تعیین کردهاند. شرکت المپیوس در طراحی دستگاههای خود این استانداردها را بهطور کامل پیاده کرده و مستندات کالیبراسیون با شماره سریال مجزا ارائه میدهد. این سطح از دقت باعث میشود تجهیزات آن در پروژههای بینالمللی قابل اعتماد باشند.
در ایران نیز استفاده از استانداردهای یادشده در تست مخازن تحت فشار، لولههای نفت و گاز، و تجهیزات نیروگاهی ضروری است. رعایت دقیق دستورالعملها علاوه بر حفظ ایمنی، به مهندسان امکان تحلیل تطبیقی نتایج را میدهد تا روند کهنگی و تخریب را سالبهسال دنبال کنند.
نقش نرمافزار و پردازش هوشمند سیگنال
تحلیل مدرن دادههای جریان گردابی دیگر تنها بر عهده اپراتور نیست، بلکه نرمافزارهای هوشمند مبتنی بر Machine Learning نقش مهمی در طبقهبندی عیوب دارند. المپیوس با پیادهسازی نرمافزار اختصاصی تحلیل چندبُعدی در سری NORTEC این قابلیت را فعال کرده است. دادهها بهصورت زنده از طریق USB یا Wi-Fi به کامپیوتر منتقل شده و در محیط نرمافزاری با مدل عیبهای استاندارد مقایسه میشود. در یک سوم انتهایی مقاله، مجدداً اشاره به محصول عیبیاب جریان گردابی المپیوس مدل OLYMPUS NORTEC 600 ضروری است زیرا این سیستم در زمینه پردازش داده و صدور گزارشهای خودکار یکی از قویترین ابزارهای صنعتی در جهان محسوب میشود. این سطح از دیجیتالسازی آزمون، آینده بازرسی بدون تخریب را به سمت تحلیل مبتنی بر داده سوق داده است.
ساختار ارگونومی و دوام تجهیزات آزمون
دوام فیزیکی و طراحی ارگونومیک از ویژگیهای حیاتی هر دستگاه صنعتی است. NORTEC 600 با وزن سبک و بدنه آلومینیومی مقاوم در برابر ضربه و رطوبت، مطابق استاندارد IP65 طراحی شده است. صفحهکلید صنعتی فشرده، توان کار در دمای ۵۰ درجه سانتیگراد و مصرف پایین برق، استفاده طولانیمدت در محیطهای سخت را ممکن ساخته است. با وجود این ساختار مقاوم، دستگاه همچنان از رابط کاربری ساده برخوردار است که آموزش و راهاندازی سریع را برای اپراتورهای جدید فراهم میکند.
طراحی دستهها و زاویه دید صفحه نمایش برای جلوگیری از خستگی بصری مهندسان در تستهای طولانی مدنظر قرار گرفته است. این سطح از استاندارد ارگونومیک در تجهیزات المپیوس، نتیجه همکاری مهندسان صنایع و متخصصان فیزیولوژی صنعتی است تا بهرهوری مستمر تضمین شود.
جمعبندی فنی و ارزیابی نهایی
در جمعبندی میتوان گفت آزمون جریان گردابی به دلیل سرعت، دقت و قابلیت اجرای بدون تماس، یکی از ارکان اصلی بازرسی غیرمخرب محسوب میشود. این فناوری مبتنی بر اصول فیزیک کلاسیک اما مجهز به پردازش دیجیتال مدرن است و در مدلهایی مانند OLYMPUS NORTEC 600 به نقطهای از بلوغ تکنولوژیک رسیده که مهندسان قادرند دادهها را بهصورت زنده تحلیل کنند.
شرکت مشهد دقیق به عنوان تأمینکننده رسمی تجهیزات NDT، این مدل را برای پروژههای بازرسی خطوط انتقال نفت، کنترل خوردگی سازههای فلزی و آموزش تخصصی مهندسان توصیه مینماید. در نهایت انتخاب این دستگاه نهتنها انتخاب یک ابزار بلکه انتخاب یک رویکرد علمی دقیق در راه حفظ ایمنی و کیفیت صنعتی است.
