تحلیل تصاویر حرارتی در نرم‌افزار FLIR Tools

مبانی علمی تحلیل تصویر حرارتی

تحلیل تصاویر حرارتی در نرم‌افزار FLIR Tools فرآیندی چند‌بعدی و مبتنی بر اصول دقیق فیزیکی و پردازش دیجیتالی است که امکان بررسی، مستندسازی و تفسیر رفتار حرارتی تجهیزات صنعتی را فراهم می‌آورد. این نرم‌افزار به عنوان ابزار مکمل برای دوربین‌های مادون قرمز سری FLIR طراحی شده است و قابلیت پردازش داده‌های دمایی و تصویری ثبت‌شده در قالب فرمت radiometric JPEG را دارد. اساس عملکرد آن بر مبنای پردازش ماتریس دمایی هزاران پیکسل قرار گرفته است، به گونه‌ای که هر پیکسل دمای منحصربه‌فرد خود را در بازه طیفی حدود ۷ تا ۱۴ میکرون ثبت می‌کند. در مراحل اولیه تحلیل، نرم‌افزار نقشه توزیع حرارتی (Thermal Map) را استخراج و آن را بر پایه ضریب گسیلندگی (Emissivity)، فاصله فوکال و شرایط محیطی تصحیح می‌کند. اهمیت این تصحیح زمانی آشکار می‌شود که بدانیم تغییر هرکدام از پارامترهای مذکور ممکن است تا ده درصد بر دقت اندازه‌گیری تأثیر گذارد. در محیط صنعتی، حرارت غیرعادی می‌تواند بیانگر مشکلاتی مانند مقاومت الکتریکی بالا در اتصالات، سایش در یاتاقان‌ها یا اختلال در جریان سیال باشد. نرم‌افزار FLIR Tools با تکیه بر الگوریتم‌های دقیق پردازش تصویر، به کاربر اجازه می‌دهد نه‌تنها نقشه حرارتی را مشاهده کند بلکه تغییرات وابسته به زمان را نیز با نمودارهای دینامیکی تحلیل نماید. قابلیت گزارش‌گیری خودکار از نتایج تصویری سبب می‌شود داده‌ها برای ممیزی‌های صنعتی و مستندسازی مطابق با استانداردهای ISO 18434 آماده شوند. لذا پایه علمی تحلیل تصویر حرارتی، تلفیق اطلاعات طیفی، دمایی و هندسی است؛ امری که تنها از طریق ابزارهای نرم‌افزاری سطح بالا مانند FLIR Tools ممکن می‌شود.

ساختار داده‌های رادیومتریک تصویری

در نرم‌افزار FLIR Tools، هر تصویر حرارتی نه صرفاً یک تصویر بصری بلکه مجموعه‌ای از داده‌های Radiometric است که شامل پارامترهای دمایی، طیفی و الکترونیکی می‌باشد. این ساختار داده به گونه‌ای طراحی شده که هر پیکسل به عنوان یک سنسور مجزا عمل کند. به‌عبارت‌دیگر، فایل تصویری حاوی داده‌های دما، زمان ثبت، فاصله، زاویه دید و تنظیمات لنز است. در تحلیل دقیق، نرم‌افزار از این داده‌ها برای بازسازی نقشه حرارتی سه‌بعدی استفاده می‌کند. الگوریتم Temperature Mapping Engine دمای حقیقی سطح را با درنظرگرفتن اصلاحات گسیلندگی و انعکاس محیطی محاسبه می‌نماید. کاربران مهندسی باید بدانند که تفاوت میان تصاویر حرارتی رادیومتریک و تصاویر معمولی صرفاً در قابلیت استخراج اطلاعات عددی نهفته است. FLIR Tools می‌تواند از هر تصویر ثبت‌شده بیش از دو میلیون مقدار دمایی مستقل استخراج کند و آن‌ها را در قالب گزارش مهندسی نموداری نمایش دهد. این دقت بالا موجب شده نرم‌افزار FLIR Tools برای بازرسی تجهیزاتی چون تابلوهای فشار قوی، پمپ‌های مکانیکی، خطوط انتقال حرارت و مدارهای الکترونیکی مورد استفاده قرار گیرد. مهندس تحلیلگر با استفاده از ابزار ROI (Region of Interest) می‌تواند بخش خاصی از تصویر را انتخاب کرده و تغییرات دما را فقط در همان ناحیه بررسی کند. این ویژگی در کاربردهایی چون پایش نقطه داغ (Hot Spot) ارزشمند است، زیرا موجب تمرکز بر محدوده‌های بحرانی می‌شود. در نتیجه، داده‌های رادیومتریک در این نرم‌افزار پایه تمامی تحلیل‌های مهندسی دقیق حرارتی را تشکیل می‌دهند.

مدیریت امیسیویتی و شرایط محیطی

ضریب گسیلندگی یا Emissivity از جمله پارامترهای حساس در تحلیل دقیق تصاویر حرارتی است. نرم‌افزار FLIR Tools امکان تنظیم دقیق این ضریب را برای هر جسم در تصویر فراهم می‌آورد تا نتایج دمایی نزدیک‌ترین مقدار ممکن به واقعیت باشد. در واقع هر ماده بر اساس ویژگی‌های سطحی خود (زِبری، رنگ، براقیت) میزان متفاوتی از انرژی مادون قرمز را منتشر و یا بازتاب می‌کند. برای مثال سطوح فلزی صیقلی دارای ضریب گسیلندگی حدود ۰٫۲ و رنگ‌های مات یا پوشش‌های لاستیکی دارای مقدار نزدیک به ۰٫۹ هستند. هنگام تحلیل تصویر در نرم‌افزار، کاربر می‌تواند امیسیویتی را برای هر نقطه تنظیم کرده و اثر انعکاس پس‌زمینه را با واردکردن مقدار دمای محیط تصحیح کند. این اصلاح عملکردی باعث حذف خطای ناشی از انعکاس حرارت محیط یا نور خورشید می‌شود. در صنایع فولاد و برق، این ویژگی حیاتی است زیرا انحراف کوچک در تنظیم گسیلندگی می‌تواند تفاوت دمایی ده‌ها درجه ایجاد کند. از طرف دیگر نرم‌افزار FLIR Tools پارامترهای دیگری چون رطوبت نسبی، فشار هوا و فاصله تصویربرداری را در محاسبه نهایی لحاظ می‌کند. این جامع‌نگری امکان تطبیق داده‌های تصویری با واقعیت فیزیکی را فراهم می‌آورد. مهندسان حرفه‌ای باید قبل از تحلیل داده، تمامی این تنظیمات محیطی را با دقت وارد کنند تا نتایج مطابق با الزامات استانداردهای حرارتی مانند ASTM E1934 و ISO 18434 باشد.

روش برخورد با خطای فوکوس حرارتی

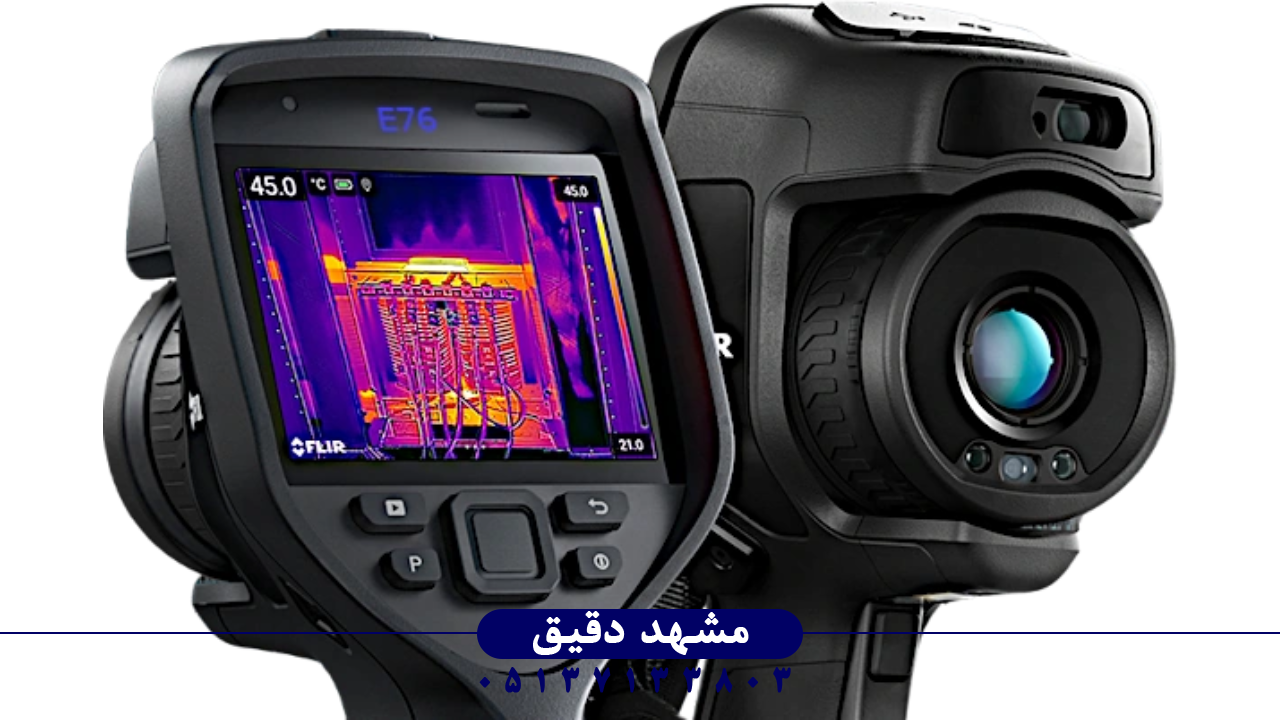

خطای فوکوس یکی از رایج‌ترین مشکلات در تحلیل تصاویر حرارتی است و در صورت نادیده‌گرفتن می‌تواند کل داده را غیرقابل اعتماد کند. نرم‌افزار FLIR Tools قابلیت تشخیص کاهش وضوح ناشی از فوکوس نامناسب را دارد و از طریق متغیر Sharpness Indicator میزان انحراف را مشخص می‌کند. زمانی که تصویر در موقعیت صحیح فوکوس ثبت نشده باشد، پیکسل‌ها دارای توزیع انرژی غیرخطی خواهند بود و نقشه دمایی از شکل طبیعی خارج می‌شود. مهندس تحلیلگر می‌تواند در نرم‌افزار با گزینه «Refocus Correction» بخشی از اثر خطا را با الگوریتم بازسازی ماتریسی اصلاح کند. این قابلیت مخصوص دوربین‌هایی نظیر دوربین فلیر مدل FLIR E76 طراحی شده است که خروجی تصویری آن‌ها به‌طور کامل با نرم‌افزار FLIR Tools سازگار است. این مدل با فناوری فوکوس لیزری، اطلاعات دقیق فاصله و فوکوس را به فایل تصویری اضافه می‌کند و به نرم‌افزار اجازه می‌دهد اصلاحات دقیق‌تری انجام دهد. در بازرسی‌های فشار قوی یا تجهیزات دوّار، حفظ فوکوس صحیح حیاتی است زیرا ناحیه داغ ممکن است بسیار کوچک و محدود باشد. FLIR Tools با محاسبه انحراف فاصله تا نقطه فوکال لنز، امکان برآورد دمای واقعی را فراهم می‌آورد؛ حتی اگر تصویر اولیه کمی خارج از فوکوس باشد. این قابلیت موجب می‌شود نتایج حرارتی در گزارش نهایی از دقت بالا و اعتبار مهندسی مناسب برخوردار باشند.

اندازه‌گیری کمی حرارت در مناطق خاص

یکی از ویژگی‌های برجسته نرم‌افزار FLIR Tools، امکان اندازه‌گیری کمی حرارت در نقاط یا مناطق مشخص است. برخلاف تصویربرداری بصری که تنها الگوی رنگی را نمایش می‌دهد، این نرم‌افزار قادر است دمای دقیق هر پیکسل را برحسب درجه سانتی‌گراد استخراج کند. ابزار Spot Measurement برای تعیین دمای یک نقطه خاص به‌کار می‌رود، درحالی‌که تابع Area Measurement میانگین، بیشینه و کمینه دمای مجموعه‌ای از پیکسل‌های انتخاب‌شده را محاسبه می‌کند. این قابلیت‌ها در صنایع برق برای تشخیص نقاط اتصال داغ یا در خطوط لوله برای ارزیابی انتقال حرارت غیرعادی حیاتی‌اند. به عنوان نمونه، در بررسی موتور الکتریکی، انتخاب ناحیه سطحی یاتاقان و محاسبه میانگین دما می‌تواند نشانه‌ای از مشکلات روانکاری یا افزایش اصطکاک باشد. FLIR Tools همچنین قادر است نمودار زمانی تغییرات دمای هر نقطه را با گزینه Time Plot Analysis ترسیم کند تا روند افزایش یا کاهش حرارت در بازه زمانی مشخص قابل مشاهده باشد. این ویژگی به مهندسان امکان می‌دهد رفتار حرارتی تجهیزات را در حالت گذرا یا پایدار بررسی کرده و تصمیمات نگهداری پیشگیرانه اتخاذ کنند. همه این قابلیت‌ها موجب شده FLIR Tools به عنوان ابزار استاندارد در تفسیر حرارتی کمی در نیروگاه‌ها، پالایشگاه‌ها و کارخانجات پیشرفته شناخته شود.

تبدیل داده‌های حرارتی به گزارش مهندسی

در نرم‌افزار FLIR Tools، داده‌های تصویری پس از تحلیل می‌توانند در قالب گزارش‌های فنی استاندارد صادر شوند. این گزارش‌ها شامل جدول دما، نمودار گرادیان حرارتی، تصویر مادون قرمز و عکس مرجع نوری است که به شکل یک فایل قابل اشتراک در فرمت PDF یا Word ارائه می‌شود. قابلیت افزودن توضیحات متنی و علائم گرافیکی به تصویر، امکان مستندسازی دقیق را به کاربر می‌دهد. برای تولید گزارش رسمی، نرم‌افزار از قالب‌های از پیش‌تعریف‌شده پیروی می‌کند که مطابق با الزامات استاندارد ISO 18436 هستند. هر گزارش باید شامل تاریخ ثبت، مدل دوربین، فاصله تصویربرداری، تنظیمات امیسیویتی و تحلیل نتایج باشد. در پروژه‌های صنعتی، این گزارش‌ها به‌منظور اثبات صحت داده‌های پایش وضعیت مورد استفاده قرار می‌گیرند. مهندسان با وارد کردن داده‌ها در نرم‌افزار مدیریت دارایی، می‌توانند روند تغییر حرارتی تجهیزات را در طول زمان تحلیل کنند. قابلیت اضافه‌کردن نمودارهای زمان‌محور در گزارش، یکی از نقاط قوت FLIR Tools محسوب می‌شود. این ویژگی به اپراتور اجازه می‌دهد روند افزایش دمای یک تجهیز در طول ماه‌ها را مشاهده و زمان مناسب تعمیر یا تعویض را تعیین کند. در نهایت، تبدیل داده‌های حرارتی به مستندات استاندارد موجب افزایش قابلیت پیگیری و اعتبارسنجی در ممیزی‌های فنی شده و اهمیت تحلیل نرم‌افزاری را چند برابر می‌کند.

هماهنگی نرم‌افزار با سخت‌افزار حرارتی

FLIR Tools تنها به صورت عمومی طراحی نشده، بلکه مستقیماً برای ارتباط با سخت‌افزارهای سری FLIR Exx و FLIR T-Series توسعه یافته است. این هماهنگی باعث می‌شود انتقال داده، تصحیح فوکوس و همگام‌سازی تنظیمات بین دوربین و نرم‌افزار بدون خطا انجام گیرد. برای مثال در اتصال دوربین FLIR E76، نرم‌افزار به صورت خودکار داده فاصله، امیسیویتی و زاویه دید را خوانده و در محاسبات وارد می‌کند. علاوه بر این، نرم‌افزار از طریق USB یا Wi-Fi قادر است تصاویر را مستقیم از حافظه دوربین دریافت و پردازش کند. مهندسان صنعتی به‌ویژه در پایش تجهیزات فشارقوی از این همگام‌سازی بهره می‌برند تا از بروز خطاهای ناشی از انتقال داده جلوگیری شود. ویژگی Auto-Import سبب می‌شود تصاویر جدید بلافاصله پس از اتصال دوربین وارد پایگاه داده تحلیل شوند. این یکپارچگی میان سخت‌افزار و نرم‌افزار وجه تمایز اصلی محصولات FLIR با سایر سازندگان است، زیرا کاربر تنها با یک اکوسیستم سازگار روبه‌روست که تمامی اجزای آن از فریم‌ور تا نرم‌افزار هماهنگ است. نتیجه این هماهنگی، افزایش کارایی و دقت در پروژه‌های تحلیل حرارتی صنعتی است.

تجزیه و تحلیل دینامیکی حرارت زمان‌محور

در بسیاری از موقعیت‌های صنعتی، داده حرارتی تنها در یک لحظه کافی نیست؛ باید رفتار حرارت در طول زمان بررسی شود. نرم‌افزار FLIR Tools برای این منظور قابلیت تحلیل دینامیکی دارد که به کمک نمودارهای Thermal Trend تغییرات دما را در فواصل زمانی معین نمایش می‌دهد. برای مثال در بازرسی ترانسفورماتور، افزایش تدریجی حرارت در بوشینگ‌ها نشانگر افت عملکرد خنک‌سازی است. نرم‌افزار با محاسبه نرخ تغییر حرارت (ΔT/Δt) امکان پیش‌بینی خطا پیش از وقوع را فراهم می‌کند. این روش که به “تحلیل پیشگویانه دمایی” معروف است، مبتنی بر الگوریتم‌های آمار زمانی است و به مهندسان اجازه می‌دهد از داده‌های تصویری برای نگهداری پیشگیرانه بهره ببرند. گزارش‌های مبتنی بر زمان در FLIR Tools می‌توانند با حداقل فاصله نمونه‌برداری یک ثانیه تنظیم شوند تا پویایی حرارت در اجسام متحرک نیز قابل ردیابی شود. این قابلیت کاربرد ویژه‌ای در ارزیابی یاتاقان‌ها، پمپ‌های دوّار و تابلوهای فشار قوی دارد. در واقع تحلیل دینامیکی دما به کمک نرم‌افزار، پلی میان تصویربرداری ثابت و پایش وضعیت دائمی ایجاد می‌کند و نشان می‌دهد که نقش نرم‌افزارهای پیشرفته در مهندسی مدرن صرفاً ابزار پردازش تصویر نیست، بلکه بخشی از سیستم تشخیص هوشمند خرابی است.

استانداردسازی فرمت و کنترل کیفیت داده

یکی از نکات کلیدی در مدیریت داده‌های حرارتی، استانداردسازی فرمت تصویری است. نرم‌افزار FLIR Tools از فرمت Radiometric JPEG (.jpg) و .flir پشتیبانی می‌کند که قابلیت حاوی‌بودن داده‌های دمایی و تصویری را به‌صورت هم‌زمان دارد. این فرمت برخلاف فایل‌های JPG معمولی، اطلاعات هر پیکسل را در واحد درجه سانتی‌گراد حفظ می‌کند و برای تحلیل‌های دقیق قابل استفاده است. نرم‌افزار هنگام وارد کردن داده‌ها، صحت فایل را با الگوریتم Data Integrity Checker بررسی کرده و در صورت وجود خطا یا فقدان اطلاعات فاصله، هشدار صادر می‌کند. یکی دیگر از جنبه‌های کنترل کیفیت داده در FLIR Tools، تطبیق داده‌ها با موقعیت مکانی تصویربرداری است. نرم‌افزار می‌تواند مختصات جغرافیایی را از متادیتای GPS دوربین بخواند و گزارش را با موقعیت جغرافیایی انطباق دهد. این اطلاعات به‌ویژه در پروژه‌های بزرگ مانند پایش خطوط انتقال انرژی بسیار کاربردی است. از سوی دیگر، نرم‌افزار توانایی بررسی تطبیق امیسیویتی واردشده با نوع ماده را دارد و درصورت وجود ناسازگاری پیشنهاد اصلاح ارائه می‌دهد. این سطح از کنترل و استانداردسازی موجب شده FLIR Tools یکی از جامع‌ترین محیط‌های نرم‌افزاری در حوزه تصویربرداری حرارتی صنعتی باشد.

رابط کاربری و قابلیت تعامل مهندسی

رابط کاربری نرم‌افزار FLIR Tools ساده اما بسیار قدرتمند طراحی شده است تا مهندسان بتوانند بدون پیچیدگی‌های غیرضروری به تمام داده‌ها دسترسی داشته باشند. در پنجره اصلی، سه بخش کلیدی وجود دارد: نوار ابزار تحلیل، فضای ادیت تصویر و پنل گزارش‌سازی. این ساختار موجب می‌شود عملیات پردازش دمایی، مدیریت داده و مستندسازی در یک محیط واحد انجام گیرد. کاربران حرفه‌ای می‌توانند با کشیدن و رها کردن تصاویر بین پنل‌ها، عملیات مقایسه دمایی را سریع انجام دهند. قابلیت Dual Image Comparison به اپراتور اجازه می‌دهد دو تصویر از یک تجهیز در زمان‌های متفاوت را در کنار هم مشاهده و اختلاف دما را محاسبه کند. از طرفی ابزار Annotation Layer کمک می‌کند نقاط مهم یا نواحی بحرانی با متن توضیحی برچسب‌گذاری شوند. این نوع تعامل نرم‌افزاری فرآیند گزارش‌دهی را از حالت صرفاً تصویری به حالت تحلیلی و مهندسی ارتقاء می‌دهد. همچنان که صنایع به سمت دیجیتالی‌شدن پیش می‌روند، وجود چنین رابط‌های کاربری موجب صرفه‌جویی در زمان تحلیل و افزایش دقت عملکرد می‌شود. FLIR Tools عملاً تبدیل به یک محیط هوشمند تعامل بین اپراتور و داده شده است.

هم‌افزایی نرم‌افزار با سیستم‌های پیشرفته

یکی از ویژگی‌های استراتژیک نرم‌افزار FLIR Tools، قابلیت هم‌افزایی با دیگر ابزارهای مهندسی و تحلیل داده است. این نرم‌افزار می‌تواند خروجی‌ها را به قالب‌های CSV و XML صادر کند تا برای پردازش ثانویه در نرم‌افزارهای تحلیل پیشرفته مانند MATLAB یا LabVIEW مورد استفاده قرار گیرد. همچنین API توسعه‌یافته FLIR امکان یکپارچه‌سازی داده‌ها با پلتفرم‌های CMMS (Computerized Maintenance Management Systems) را فراهم کرده است. به‌این‌ترتیب مهندسان نگهداری قادرند داده‌های تصویری را مستقیماً در سیستم مدیریت دارایی ثبت کرده و تاریخچه حرارتی هر تجهیز را دنبال کنند. از نگاه صنعتی، این هم‌افزایی، نقش نرم‌افزار FLIR Tools را از یک ابزار تصویری به بخشی از زنجیره تصمیم‌گیری هوشمند ارتقاء داده است. در نیروگاه‌ها، داده‌های حرارتی استخراج‌شده با این روش به سیستم هشداردهنده متصل می‌شوند تا عبور از حد بحرانی دما را به‌صورت خودکار اعلام کنند. نرم‌افزار همچنین از استانداردهای تبادل داده OPC UA برای ارتباط مستقیم با سیستم‌های اسکادا پشتیبانی می‌کند. استفاده از چنین قابلیت‌هایی موجب می‌شود فضای تحلیل حرارتی از سطح مشاهده به سطح مدیریت پیش‌بینانه رشد یابد؛ و اثبات کند که نقش نرم‌افزارهای تحلیلی در مهندسی مدرن چیزی فراتر از ابزار دیداری است.

جمع‌بندی فنی و توصیه تخصصی

در مجموع، نرم‌افزار FLIR Tools به عنوان مرکز تحلیل تصویربرداری مادون قرمز، نقطه پیوندی میان فیزیک حرارتی، الکترونیک تصویربرداری و علم داده محسوب می‌شود. توانایی آن در اصلاح فوکوس، مدیریت امیسیویتی، تحلیل دینامیکی حرارت و تولید گزارش‌های استاندارد صنعتی، آن را به یکی از ابزارهای حیاتی برای مهندسان پایش وضعیت تبدیل کرده است. وقتی این نرم‌افزار در کنار تجهیزی پیشرفته مانند دوربین فلیر مدل FLIR E76 مورد استفاده قرار گیرد، سطح دقت و قابلیت تحلیل داده‌های حرارتی به‌گونه‌ای افزایش می‌یابد که امکان مشاهده و تحلیل کوچک‌ترین تغییرات دمایی فراهم گردد. توصیه می‌شود همواره قبل از تصویربرداری، تنظیمات سخت‌افزار شامل امیسیویتی، فاصله و فوکوس بررسی شود تا داده ورودی با کیفیت بالا در نرم‌افزار پردازش شود. در نهایت، تحلیل تصاویر حرارتی در این نرم‌افزار نه‌تنها یک وظیفه پایه‌ای در نگهداری صنعتی است بلکه به یکی از ارکان اصلی تصمیم‌سازی مهندسی جهت کاهش مصرف انرژی، پیشگیری خرابی و ارتقای ایمنی تجهیزات تبدیل شده است. این دانش ترکیبی از مهندسی حرارت، فناوری تصویربرداری و علوم داده است که آینده پایش حرارتی را در صنایع مدرن شکل می‌دهد.
