اهمیت دقت در اندازه‌گیری مقاومت تماس

نقش مقاومت تماس در عملکرد تجهیزات

مقاومت تماس یکی از مهم‌ترین شاخص‌های سلامت اتصالات الکتریکی در تجهیزات صنعتی، کلیدهای قدرت، بوشینگ‌ها و باس‌بارها است. هرگاه در محل برخورد دو سطح رسانا ناهمواری، آلودگی یا اکسیداسیون وجود داشته باشد، سطح مؤثر عبور جریان کاهش یافته و در نتیجه مقاومت موضعی تماس افزایش می‌یابد. این پدیده به ظاهر ناچیز، باعث گرم‌شدن غیرعادی در نقطه تماس، افت توان و حتی تخریب مکانیکی می‌شود. اهمیت دقت در اندازه‌گیری مقاومت تماس دقیقاً از همین‌جا ناشی می‌گردد؛ چرا که هر خطای جزئی در تشخیص این مقاومت می‌تواند به تصمیم اشتباه در نگهداری سیستم منجر شود. بر اساس استانداردهای IEC 60255‑27 و IEEE C57.152، حد بالای مجاز برای مقاومت تماس در کلیدهای قدرت کمتر از چند ده میکرو اهم است. گفتنی است که خطای اندازه‌گیری در محدوده میکرو اهم اگر به‌درستی جبران نشود می‌تواند منجر به تفسیر نادرست وضعیت سلامت کلید شود. در تجهیزات صنعتی بزرگ، تغییر دمای محیط، لرزش و آلودگی بر سطح تماس تأثیر مستقیم دارد؛ بنابراین استفاده از ابزار دقیق و کالیبره برای اندازه‌گیری صحیح کاملاً ضروری است.

اصول فیزیکی اندازه‌گیری مقاومت پایین

مبنای علمی اندازه‌گیری مقاومت تماس بر قانون بنیانی اهم  $\frac{V}{I}$  است. از آنجا که مقدار واقعی مقاومت تماس در مقیاس میکرو اهم یا حتی نانو اهم قرار دارد، روش اندازه‌گیری باید به‌گونه‌ای طراحی شود که هیچ افت ولتاژی در سیم‌های رابط وارد محاسبات نشود. به همین دلیل از پیکربندی چهار سیمه (Kelvin Connection) استفاده می‌شود تا جریان و ولتاژ از مسیرهای جداگانه عبور کنند. منبع جریان باید پایدار و ایزوله از نویزهای شبکه باشد و معمولاً از شار منبع DC تا صدها آمپر برای عبور از سطح تماس استفاده می‌شود. دستگاه سنجش ولتاژ نیز باید حداقل دقت نانولت و ضریب پایداری حرارتی کمتر از 10 ppm/°C داشته باشد. در بسیاری از صنایع، برای افزایش اعتماد به نتایج، عملیات جبران خودکار دمایی طبق ضریب α فلز پایه انجام می‌شود تا مقدار خوانده‌شده با شرایط مرجع ۲۵ °C یکسان گردد. این اصول در مدل‌های جدید Micro-Ohmmeter به‌صورت دیجیتالی پیاده‌سازی و به وسیله‌ی مدار feedback هوشمند کنترل می‌گردد تا خطاهای ولتاژ القایی و نویز حرارتی حذف شوند.

تأثیر پارامترهای محیطی و ساختاری

در عمل، هیچ اندازه‌گیری‌ای از مقاومت تماس نمی‌تواند از شرایط محیطی مستقل باشد. عواملی نظیر رطوبت نسبی، دمای محیط، فشار فیزیکی بین دو سطح و جنس پوشش فلزی همگی به‌صورت مستقیم بر دقت اندازه‌گیری تأثیر دارند. حتی لرزش ناشی از کمپرسور یا سیستم‌های مجاور می‌تواند سبب نوسان داده‌ها در بازه‌ای از چند میکرو اهم گردد. ازاین‌رو، رعایت دستورالعمل استاندارد ASTM B667 و ISO 15548‑4 برای تست‌های conductivity و contact resistance کاملاً ضروری است. کنترل شرایط آزمون از طریق ثبت دمای قطعه، پایدارسازی مدت زمان جریان تزریقی و اطمینان از تمیز بودن محل تماس با الکل ایزوپروپیل، از نکاتی است که مهندسان خبره رعایت می‌کنند.

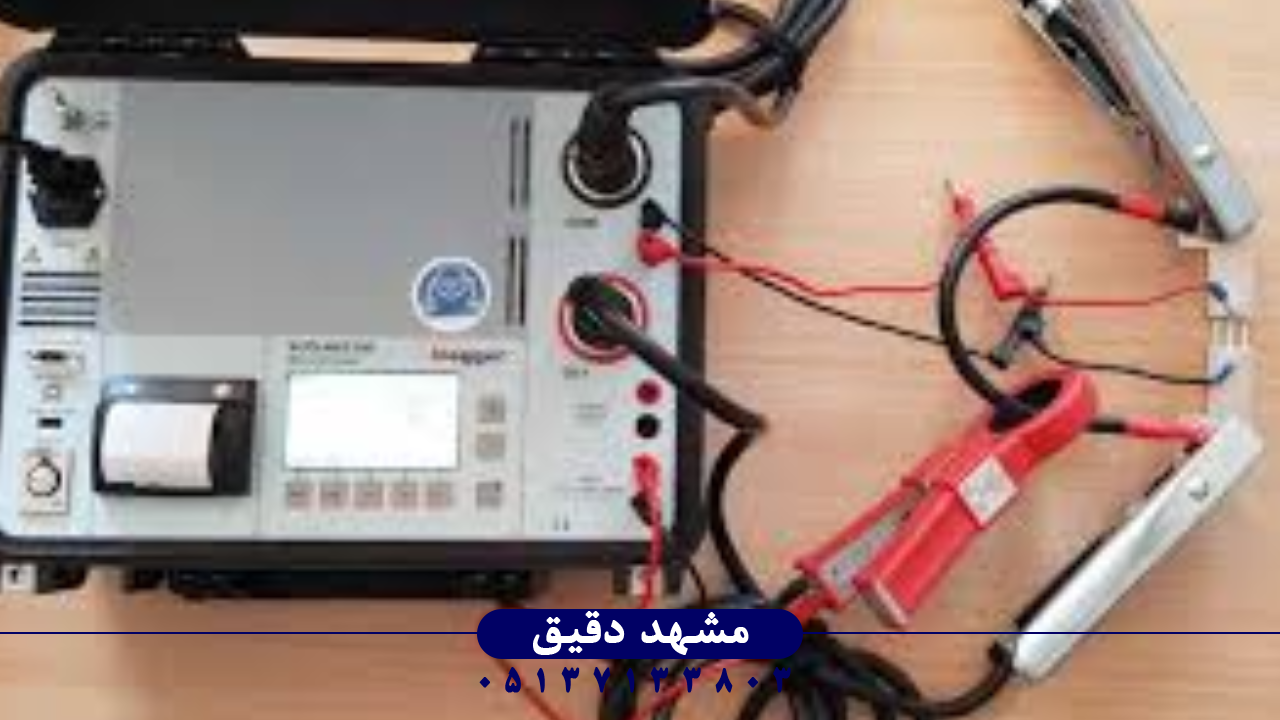

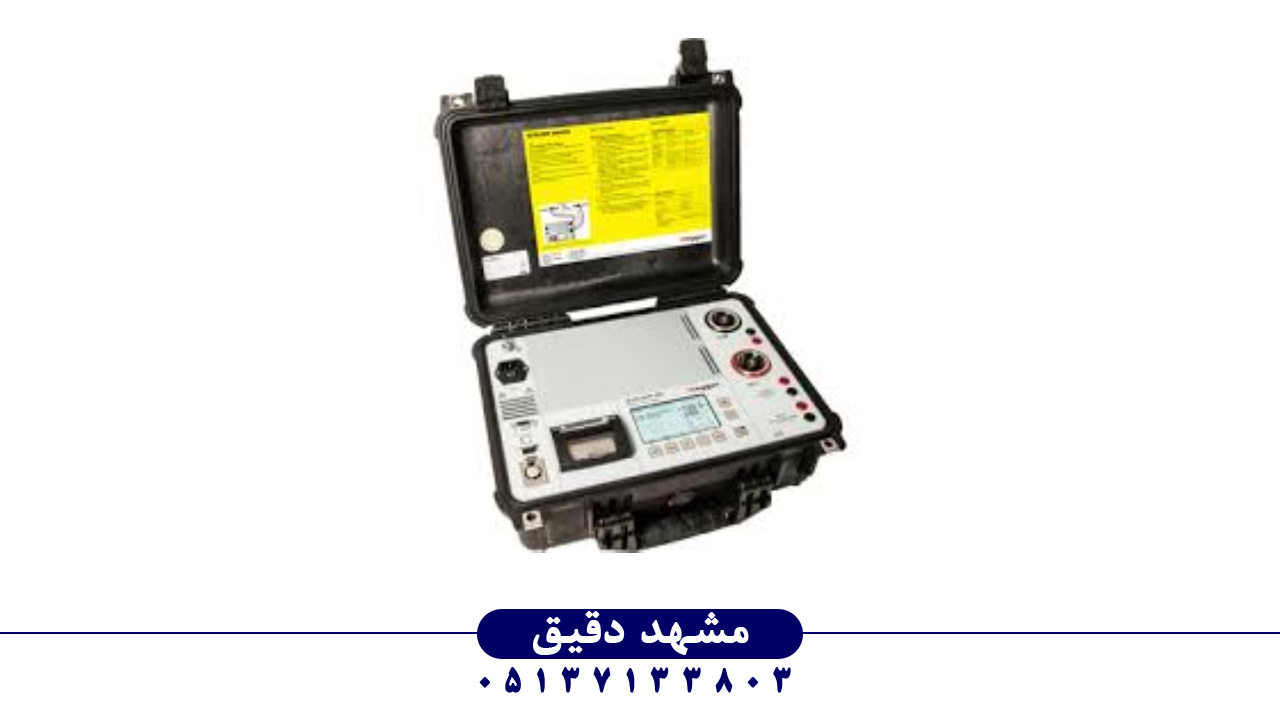

یکی از راهکارهای صنعتی برای بهبود پایداری نتایج، استفاده از میکرو اهم متر میگر مدل MEGGER MJOLNER600 است که با قابلیت جبران خودکار دمایی و فیلتر دیجیتال Notch در 60 Hz به‌طور مؤثر اثر نویز محیط را کاهش می‌دهد. این دستگاه امکان تزریق جریان تا 600 A را دارد و نتایج را با قابلیت تصحیح لحظه‌ای ارائه می‌کند، ویژگی‌ای که برای تست شینه‌ها و کلیدهای قدرت EHV ضروری است.

الزامات استانداردهای بین‌المللی مربوطه

استانداردها برای اطمینان از یکنواختی نتایج و قابلیت مقایسه میان تأمین‌کنندگان بسیار حیاتی‌اند. در حوزه اندازه‌گیری مقاومت تماس، مراجع کلیدی شامل IEC 60477 برای مقاومت‌های مرجع، IEC 61010 برای الزامات ایمنی، و IEEE Std 115‑2009 برای اندازه‌گیری مقاومت سیم‌پیچ است. هر دستگاه میکرو اهم متر باید دارای گواهی کالیبراسیون قابل ردیابی به NIST باشد تا مقادیر اندازه‌گیری قابل انتساب به SI Units باشند. استاندارد ASTM E2877‑13 نیز روی روش‌های کاهش نویز هنگام اندازه‌گیری با جریان‌های بالا تمرکز دارد. مراجع فوق الزام می‌کنند که دقت دستگاه در بازه‌ی ۱٪ ± یا بهتر باشد، در حالی که مدل‌های پرچم‌دار مانند MJOLNER600 دقتی در سطح ۰٫۱ µΩ را تضمین می‌کنند. رعایت IEC 62582‑3 برای تجهیزات C&I نیز اطمینان می‌دهد سیستم اندازه‌گیری با الزامات صنایع نیروگاهی سازگار است. برای صنایع برق منطقه‌ای، پیروی از IEEE 400.2 و NFPA 70B در برنامه‌های آزمون دوره‌ای تأکید می‌شود.

روش‌های عملیاتی آزمون در صنعت

اجرای آزمون مقاومت تماس باید بر اساس رویه‌ی دقیق انجام شود تا تکرارپذیری نتایج فراهم گردد. برق‌کار صنعتی قبل از شروع، هرگونه جریان القایی را حذف و ترمینال‌ها را کاملاً محکم تمیز می‌نماید. سپس دستگاه در حالت High‑Current تنظیم و طول کابل Kelvin مطابق با موقعیت ترمینال‌ها انتخاب می‌شود. در پروژه‌های نیروگاهی، اندازه‌گیری بر روی هر فاز جداگانه و به‌صورت سه‌مرحله‌ای (تست Before‑After Maintenance) انجام می‌گردد تا میزان بهبود یا تخریب وضعیت تماس مشخص شود. هر اندازه‌گیری در چند تکرار متوالی گرفته شده و میانگین آن بر اساس فرمول آماری μ ± 2σ به‌عنوان مقدار قطعی درج می‌شود. در صورتی که اختلاف بیش از ۵ درصد باشد، نیاز به بررسی مجدد فشار بست‌ها وجود دارد. استفاده از جدول تصحیح دمایی برای مس و آلومینیوم نیز از الزامات است. این روش‌ها امکان شبیه‌سازی شرایط واقعی بهره‌برداری را فراهم کرده و نتایج را با شرایط کاری قابل قیاس می‌سازد.

تحلیل اهمیت دقت و خطای اندازه‌گیری

دقت در این نوع اندازه‌گیری به‌معنای توانایی تشخیص تغییرات بسیار کوچک در محدوده‌ی میکرو اهم است. اگر خطای اندازه‌گیری از چند µΩ بیشتر گردد، تشخیص تفاوت بین دو اتصال سالم و معیوب دشوار می‌شود. از دید مهندسی اطمینان (Reliability Engineering)، خطای ±۵ µΩ می‌تواند منجر به اختلاف دمای تماس تا ۵ درجه سانتی‌گراد در کلید قدرت گردد که عملاً طول عمر کنتاکتور را ۵۰ ٪ کاهش می‌دهد. بنابراین حفظ دقت در آزمون‌ها، پیش‌نیاز طراحی برنامه نت پیشگیرانه است. از منظر آمار اندازه‌گیری، انحراف در منبع جریان و پایداری گیرنده ولتاژ از مهم‌ترین منابع خطا به شمار می‌روند. در آزمایشگاه‌های کالیبراسیون، برای اعتبارسنجی داده‌ها، از روش Substitution و Bridge Comparison با مقاومت مرجع ۰٫۱ µΩ استفاده می‌شود. همچنین كاربرد فیلترهای دیجیتال و میانگین‌گیری زمانی در دستگاه‌های مدرن، تضمینگر دقتی در سطح نانوولت است.

نقش تجهیزات دقیق در کالیبراسیون

کالیبراسیون یکی از پایه‌های غیرقابل‌چشم‌پوشی در تضمین دقت است. تجهیزات مرجع مانند پل DC Bridge نوع Fluke 6010A یا Guildline 7330 برای سنجش صحت خوانش‌های دستگاه‌های میدانی به‌کار می‌روند. میکرو اهم مترهای صنعتی پیشرفته مانند MJOLNER600 دارای مدار Self‑Calibration داخلی هستند که قبل از هر آزمون اجرای روتین خود‑تست را انجام می‌دهند. در مرحله‌ی کالیبراسیون دستی، کاربر باتوجه به مراجع مورد تأیید ISO 17025 و حدود مجاز IEC 60319، روند تنظیم را انجام می‌دهد. در شرایط صنعتی، ثبت داده‌های کالیبراسیون به صورت دیجیتالی در چرخه‌ی Quality Assurance به تحلیل در دوره‌های زمانی کمک می‌کند. به‌کارگیری رنگ کدگذاری در کابل‌ها برای به‌حداقل رساندن خطای اتصال نیز از روش‌های پیشنهادی است.

مقایسه فناوری‌های اندازه‌گیری مختلف

در بازار ابزار دقیق، دو فناوری اصلی برای اندازه‌گیری مقاومت پایین وجود دارد: روش تزریق DC و روش AC با فرکانس پایین. روش DC برای بررسی تماس‌های قدرت و ترانسفورماتورها مناسب تر است، زیرا اثرات اندوکتانس در محدوده‌ی پایین نادیده گرفته می‌شود. در مقابل، روش AC برای تست اتصالات زنگ زده یا پوشش‌های سطحی کاربرد دارد. مدل MJOLNER600 از روش DC استفاده می‌کند تا پایداری نتایج در جریان‌های بالا حفظ شود. فناوری نمونه‌برداری بالا در این دستگاه به کاربر امکان می‌دهد نوسانات لحظه‌ای را به‌صورت Real‑Time مشاهده کند. افزون بر آن، رابط USB و Bluetooth در اندازه‌گیری‌های نیمه‌خودکار مؤثر است. در مدل‌های اقتصادی، منبع جریان پیوسته به‌اندازه‌ی MJOLNER پایدار نیست و ممکن است در آزمایش‌های حساس باعث ایجاد نویز گردد.

تحلیل داده‌ها و مدیریت نتایج تست

در پایان هر آزمون، داده‌های خام باید تحلیل و در قالب گراف‌های قابل فهم ارائه شوند. نرم‌افزارهای تخصصی مانند PowerDB و MeggerTest به‌طورخودکار مقادیر غیرعادی را بر اساس آستانه‌های از پیش تعریف شده مشخص می‌نمایند. تحلیل سری زمانی مقادیر مقاومت تماس می‌تواند به شکل نمودار Trend برای پیش‌بینی خرابی مفید باشد. در صورت افزایش تدریجی بیش از ۱۰ ٪ در مقاومت، سیستم هشدار به اپراتور صادر می‌کند. اطلاعات ذخیره شده به فرمت‌های CSV، PDF یا XML قابل خروجی است و در سیستم‌های مدیریت نگهداری (ERP/CMMS) قابل بارگذاری می‌باشد. این روش به مدیران فنی امکان پیگیری وضعیت سلامت تجهیزات را به صورت داده محور فراهم می‌سازد. در راهکارهای نوین، گزارش‌های استاندارد طبق IEEE Std 2715‑2016 تهیه می‌شود که شامل شماره سریال دستگاه، تاریخ آزمون و خط‌مشی دقت است.

کاربردهای صنعتی و مطالعات موردی

در صنایع برق، فولاد، نفت و گاز، اندازه‌گیری مقاومت تماس  اهمیتی فراتر  از یک تست روتین دارد.  برای نمونه،  در پالایشگاه ها  افزایش مقاومت در اتصال زمین می‌تواند باعث افزایش ولتاژ گام و خطر لرزش الکتریکی شود. در نیروگاه‌های دوره‌ای، تست میکرو اهم برای کنترل دمای اتصال در ژنراتور ها استاندارد است. حتی در صنایع خودروسازی، تست اتصالات جوشی بدنه با استفاده از میکرو اهم سنج صورت می‌گیرد تا کیفیت هر نقطه جوش بررسی شود. در تمام این کاربردها، دقت اندازه‌گیری تعیین‌کننده‌ی مقاومت واقعی است و هر انحراف ناشی از خطای ابزار می‌تواند به عیب در تولید منجر گردد. از این رو، بکارگیری تجهیزات پیشرفته همچون میکرو اهم متر میگر مدل MEGGER MJOLNER600 در پروژه‌های صنعتی به‌عنوان استاندارد تایید کیفیت (Quality Verification Test) شناخته می‌شود.

جمع‌بندی نهایی و توصیه‌های فنی

در جمع‌بندی می‌توان گفت که دقت در اندازه‌گیری مقاومت تماس نه فقط یک شاخص فنی، بلکه عامل اصلی در پایداری عملکرد تجهیزات قدرت است. فرآیند درست اندازه‌گیری شامل آماده‌سازی سطح، تنظیم پارامترهای محیطی، انتخاب ابزار کالیبره و تحلیل دقیق داده‌ها می‌باشد. در غیاب این دقت، سیستم الکتریکی در معرض افزایش تلفات، کاهش راندمان و احتمال بروز چینش غیراستاندارد جریان قرار می‌گیرد. مهندسان نگهداری باید بر استانداردهای IEC، IEEE و ASTM مسلط و دستگاه های‌شان را سالانه کالیبره نمایند. شایسته است در برنامه‌های آموزشی شرکتی، آگاهی درباره‌ی نقش میکرو اهم متر در پایش وضعیت اتصال افزایش پیدا کند. به‌کارگیری مدل‌های دارای گواهی کالیبراسیون نظیر MJOLNER600 می‌تواند میزان اطمینان مهندسی به داده‌ها را به‌شدت افزایش دهد و از بروز خاموشی‌های ناگهانی جلوگیری کند. در نهایت، دقت نه به‌عنوان یک عددمطلق، بلکه به‌عنوان فرهنگ کیفیت در اندازه‌گیری باید در ذهن مهندسان جاری شود.
