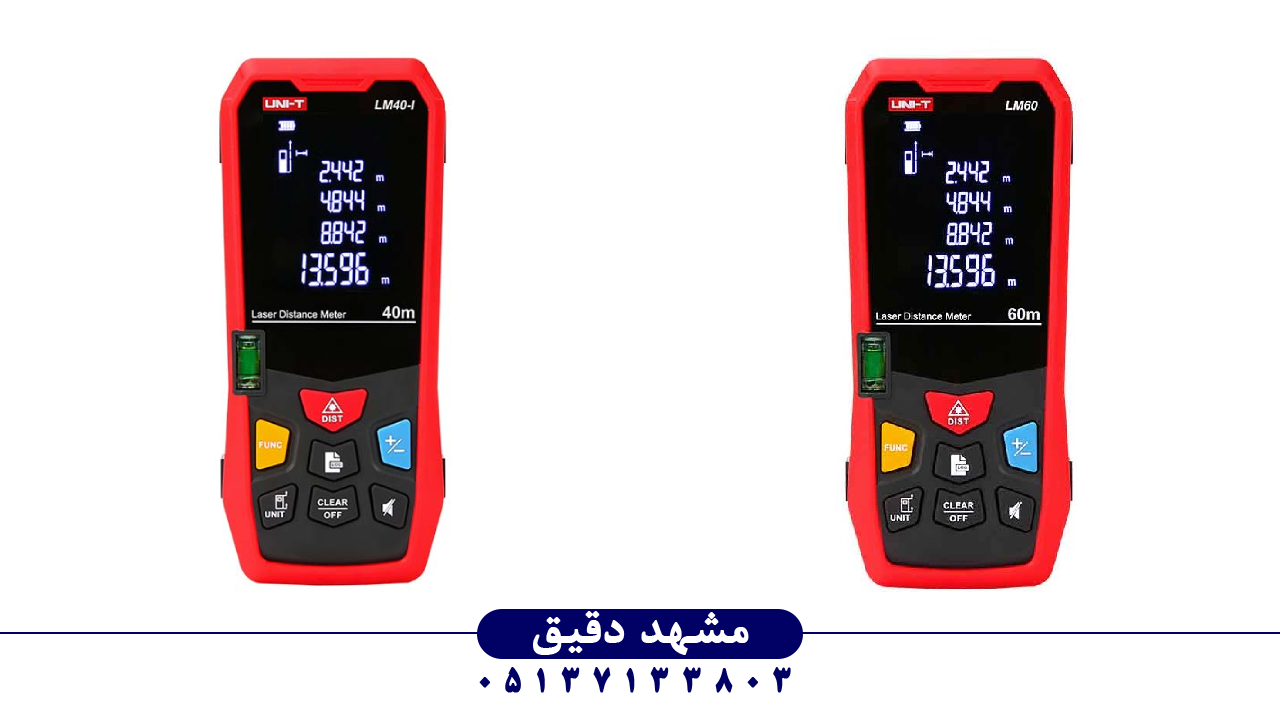

تفاوت متر لیزری ۴۰ و ۶۰ متری در برند یونیتی

ابزار اندازه‌گیری دقیقمبانی عملکرد فاصله‌سنج‌های نوری

متر لیزری به‌عنوان یکی از مهم‌ترین ابزارهای اندازه‌گیری دقیق در صنایع عمرانی، نقشه‌برداری، معماری و بازرسی صنعتی، مبتنی بر اصول فیزیکی انتشار نور هم‌فاز و بازتاب آن است. در فناوری اندازه‌گیری فاصله با لیزر، پالس فروسرخ یا قرمز از دیود لیزری ساطع می‌شود و پس از بازتاب از سطح هدف، گیرنده نوری اختلاف فاز یا زمان پرواز را محاسبه می‌کند. این اختلاف در حد نانوثانیه اندازه‌گیری می‌شود و با ضرب آن در سرعت نور، فاصله دقیق محاسبه خواهد شد. نکته قابل توجه این است که دقت سیستم نه تنها به کیفیت اپتیک، بلکه به الگوریتم فسنجی سیگنال و کنترل نویز الکترونیکی نیز وابسته است. برند UNI‑T به‌عنوان یکی از تولیدکنندگان خوش‌نام تجهیزات اندازه‌گیری چینی، توانسته است با به‌کارگیری تراشه‌های DSP و مدارهای ADC دقیق، عملکردی چشمگیر در تثبیت سیگنال و حذف خطای محیطی ارائه کند. تمایز بین مترهای لیزری ۴۰ متری و ۶۰ متری این برند در قدرت فرستنده نوری، محدوده کالیبراسیون الکترونیکی و الگوریتم جبران خطای برد بلند خلاصه می‌شود. در بخش‌های بعدی به‌صورت تفکیکی تفاوت ساختاری، کارکردی و مهندسی این دو سطح از مترهای لیزری را بررسی می‌کنیم تا روشن شود هر یک برای چه نوع کاربردی طراحی شده‌اند و انتخاب صحیح بین آن‌ها چگونه می‌تواند بر بهره‌وری پروژه‌های صنعتی تأثیر بگذارد.

تحلیل ساختار اپتیکی و طراحی

از نظر اپتیکی، هر متر لیزری متشکل از سه بخش کلیدی است: واحد Emitter (فرستنده لیزر)، واحد Receiver (آشکارساز نوری) و لنز متوازن‌کننده پرتو. تفاوت بین مدل ۴۰ و ۶۰ متری در برند Uni‑T در اینجا ریشه دارد. مدل ۴۰ متری از لیزر کلاس II با توان خروجی کمتر از ۱ میلی وات استفاده می‌کند؛ در حالی که در نسخه ۶۰ متری، لیزر کلاس IIIA به کار رفته است که برد مؤثر را به ۶۰ متر در سطوح مات افزایش می‌دهد. افزون بر این، لنز گیرنده در مدل UNI‑T LM60 دارای پوشش Anti‑Reflective سه‌لایه است که بازده اپتیکی را تا ۲۲٪ افزایش می‌دهد. در مقابل، مدل ۴۰ متری با لنز دولایه AR متعادل شده است و برای کارهای داخلی و اندازه‌گیری‌های سازه‌ای سبک طراحی شده است.

در بخش مکانیکی، طراحی Housing دو مدل نیز تفاوت عمده دارد. بدنه UNI‑T LM60 از ABS‑High‑Impact با درجه حفاظتی IP54 ساخته شده؛ در حالی که نسخه LM40 دارای درجه IP42 است. بنابراین مدل ۶۰ متری در برابر نفوذ گردوغبار و رطوبت مقاومت بیشتری دارد و برای کارگاه‌های سنگین و محیط باز مناسب‌تر است. افزون بر این، ماژول تراز داخلی Bubble Level در مدل ۶۰ متری برای بهبود زاویه تابش پرتو و کاهش خطای نشانه‌روی در فواصل بلند در نظر گرفته شده است.

بررسی مشخصات فنی اصلی

در جدول مقایسه فنی بین مدل‌های ۴۰ و ۶۰ متری Uni‑T، اختلاف‌ها عمدتاً در پارامترهای «برد مؤثر»، «دامنه دمای کاری»، «قابلیت محاسباتی» و «دقت مطلق» نمایان است. مدل LM40 دارای دقت ±۲ میلی‌متر در شرایط استاندارد ۲۰ درجه سانتی‌گراد و سطح بازتابی ≥۹۰٪ است؛ در حالی که مدل LM60 به دقت ±۱٫۵ میلی‌متر دست یافته است. چنین تفاوتی اگرچه در ظاهر جزئی می‌نماید، اما در محاسبات مساحت و حجم اختلاف چند درصدی ایجاد می‌کند که در پروژه‌های کلان اهمیت ویژه دارد.

توان لیزر خروجی مدل LM60 بر اساس استاندارد IEC 60825‑1 حدود ۰٫۹۵ میلی‌وات است، یعنی حدود ۲۰٪ بالاتر از LM40. ظرفیت باتری نیز از ۲×AAA در LM40 به ۲×AA در LM60 افزایش یافته که مدت زمان کارکرد پیوسته را از ۴ هزار به حدود ۵ هزار اندازه‌گیری می‌رساند.

مدل ۶۰ متری همچنین به سنسور شیب داخلی (Inclinometer) با دقت ۰٫۱° مجهز است که به کاربر امکان محاسبه ارتفاع غیرمستقیم را از طریق قضیه فیثاغورس می‌دهد. این قابلیت در مدل ۴۰ متری فراهم نیست.

کاربردهای اختصاصی مدل چهل‌متری

مدل ۴۰ متری از دید طراحان UNI‑T به‌طور ویژه برای کارکرد داخلی (Indoor Measurement) و پروژه‌های سازه‌ای کوچک توسعه یافته است. دقت بالا، قابلیت محاسبه فاصله، مساحت و حجم سه‌بعدی، و کاربری سریع با فشار تک دکمه، آن را برای طراحان داخلی، نصابان کابینت و مهندسین تأسیسات به ابزاری حرفه‌ای تبدیل کرده است. نمایشگر LCD سه‌خطی با نور پس‌زمینه آبی، دید واضح در نور کم را فراهم می‌نماید.

در این رده، دستگاهی مانند متر لیزری یونیتی مدل UNI‑T LM40 نمونه‌ای از بهترین گزینه‌هاست که با طراحی کمپکت، وزن کم (حدود ۹۰ گرم) و پاسخ‌گویی سریع، مورد توجه پیمانکاران و تعمیرکاران خانگی قرار گرفته است. حافظه ذخیره ۲۰ رکورد تازه، قابلیت جبران دما و خاموشی خودکار از دیگر ویژگی‌های برجسته آن است.

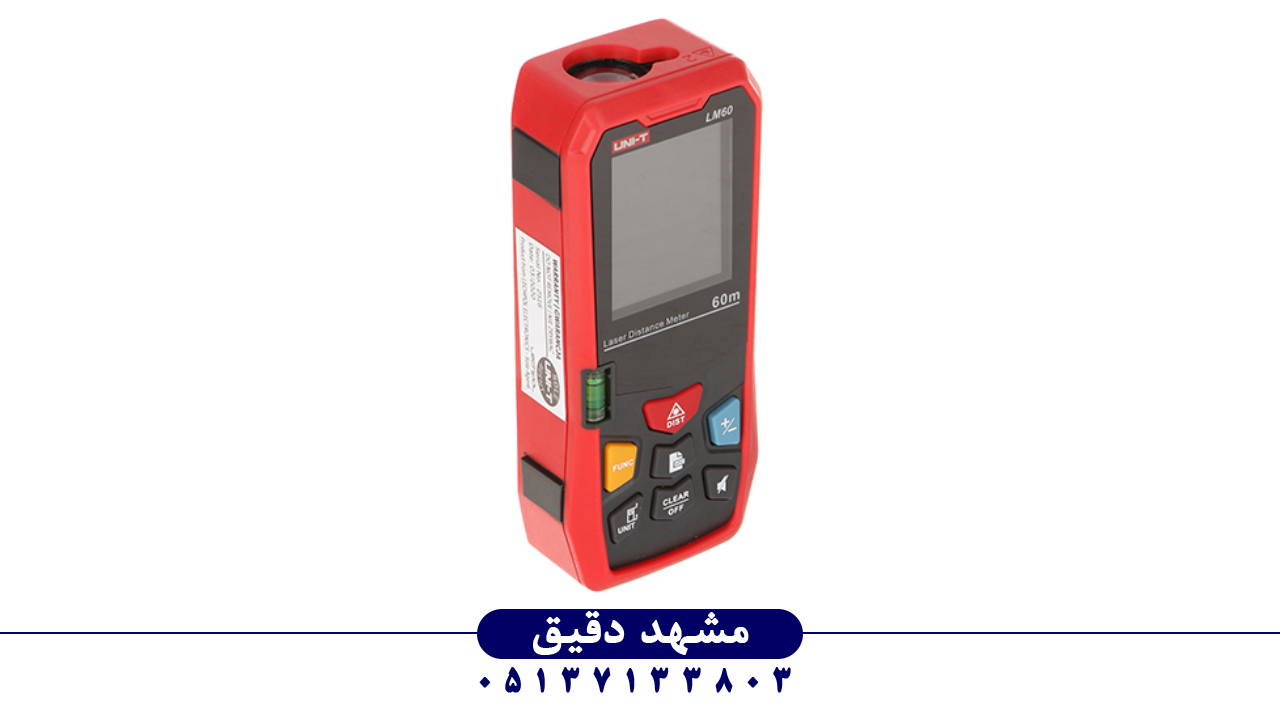

کاربردهای صنعتی مدل شصت‌متری

مدل ۶۰ متری برای کاربری نیمه‌صنعتی و صنعتی طراحی شده است. در پروژه‌های ساختمان‌های مرتفع، کارگاه‌های فلزی و سایت‌های پیمانکاری باز که نیاز به اندازه‌گیری فواصل بلند وجود دارد، متر لیزری ۶۰ متری به‌دلیل پرتو قوی‌تر، دقت بالاتر و مقاومت در شرایط جوی متفاوت، انتخاب اصلی مهندسان است. ماژول اندازه‌گیری پیوسته (Continuous Mode) در این مدل امکان پایش حرکت یا تغییر فاصله در زمان واقعی را می‌دهد که در کالیبراسیون حرکت کرین و جرثقیل بسیار کاربرد دارد. همچنین مدل ۶۰ متری با پیمانه‌ی دقیق Pythagoras ۲ Point Measurement قادر است ارتفاع سازه‌ها را بدون دسترسی مستقیم به بالا یا پایین محاسبه کند. بدنه‌ی مقاوم با حفاظت ضربه‌ای، عمر باتری طولانی و امکان کار در دمای −۱۰ تا ۴۰ درجه سانتی‌گراد از دیگر ویژگی‌های این مدل است.

مقایسه مصرف انرژی و دوام کاری

مصرف انرژی در مترهای لیزری به توان خروجی لیزر، نوع نمایشگر و مدت زمان فعال بودن پیوسته بستگی دارد. مدل LM40 به‌دلیل طراحی ساده‌تر و برد کمتر، مصرفی حدود ۸۰ میلی‌آمپر در مد فعال دارد؛ در حالی که LM60 با حدود ۱۱۰ میلی‌آمپر، به‌صورت متوسط ۴۵ درصد انرژی بیشتر مصرف می‌کند. اما در عوض، مدت زمان فعال ماندن پیوسته در حالت Sleep تا سه برابر طولانی‌تر است. در نسخه‌های جدید LM60 نوع نمایشگر به TFT با درایور Backlight کم مصرف تغییر کرده و بهینه‌سازی منبع تغذیه از طریق مدار Buck Converter باعث افزایش راندمان شده است.

از دید کاربران حرفه‌ای، دوام باتری یکی از شاخص‌های کلیدی به ویژه در پروژه‌های خارج از شبکه برق است، لذا Uni‑T باتری‌های Ni‑MH را به‌عنوان گزینه سازگار معرفی کرده است.

تحلیل نرم‌افزار داخلی و الگوریتم‌ها

در نسل جدید مترهای یونیتی، پردازنده‌ی خرد با معماری 16‑Bit و الگوریتم Adaptive Signal Filter به‌کار رفته است. این الگوریتم با تجزیه و تحلیل شدت بازتاب، سیگنال های ضعیف را بازسازی می‌کند و در محیط‌های دارای نور محیطی شدید، پایداری قرائت را افزایش می‌دهد. در مدل LM60 الگوریتم Auto Target Adjustment نیز افزوده شده است که نشانه‌روی لیزر را روی سطوح براق تصحیح می‌کند. مدل LM40 فاقد این ویژگی است و در نور شدید خورشیدی ممکن است برد موثر آن کاهش یابد.

افزون بر این، نرم‌افزار MODE Manager در LM60 پشتیبانی از تابع MIN/MAX را داراست؛ به‌عبارت دیگر، بیشینه و کمینه فاصله در اندازه‌گیری های پیاپی ذخیره می‌شود که برای کالیبراسیون قطعات متحرک حیاتی است.

تفاوت در استانداردهای حفاظتی صنعتی

یکی از معیارهای اصلی در انتخاب متر لیزری، درجه حفاطتی (IP Rating) است. در مدل ۴۰ متری، استاندارد IP42 به‌معنای محافظت در برابر ذرات بزرگ‌تر از ۱ میلیمتر و پاشش محدود آب است، اما مدل ۶۰ متری با استاندارد IP54 علاوه بر محافظت کامل در برابر گردوغبار، در برابر پاشش آب از هر زاویه نیز ایمنی دارد. این تمایز برای محیط‌های باز و کارگاه‌های بتن ریزی بسیار حیاتی است. از سوی دیگر، قابلیت کارکرد در دمای −۱۰ تا ۴۰ درجه مدل LM60 باعث می‌شود در پروژه‌های زمستانی نیز قابل اعتماد باشد.

مقایسه قیمت و ارزش خرید

از نظر اقتصادی، مدل ۶۰ متری حدود ۲۰ تا ۲۵ درصد گران‌تر از ۴۰ متری است. این افزایش قیمت به‌دلیل بهبود دقت، افزایش برد، قابلیت شیب‌سنج و طراحی مقاوم قابل توجیه است. از دید تحلیل هزینه‑فایده، برای پروژه‌های کوچک تا پنج طبقه مدل ۴۰ متری کفایت دارد، اما در سازه‌های مرتفع و پیمانه برداشت سه‌بعدی، مدل متر لیزری یونیتی مدل UNI‑T LM60 سرمایه‌گذاری هوشمندانه‌ای محسوب می‌شود. هر دو مدل سرویس پس از فروش و تضمین کالیبراسیون سه ساله را در ایران دارند.

استانداردهای بین‌المللی و ایمنی نوری

مطابق استاندارد EN/IEC 60825‑1، اشعه لیزر مترهای یونیتی در رده Class II قرار می‌گیرد و برای چشم بی‌خطر است، اما تماشای مستقیم نور در فواصل نزدیک باید اجتناب شود. هر دو مدل دارای برچسب ایمنی و شماره سریال کنترل کیفی می‌باشند. علاوه بر این، UNI‑T اطمینان می‌دهد که در فرآیند تولید به دستورالعمل RoHS در حذف فلزات سنگین پایبند است، که این مسئله برای بازار اروپا و ایران اهمیت ویژه‌ای دارد.

جمع‌بندی نهایی و توصیه کاربردی

در تحلیل نهایی می‌توان گفت هر دو مدل ۴۰ و ۶۰ متری از سری UNI‑T در رده ابزارهای دقیق نوری موفق هستند، اما هدف‌گذاری آن‌ها متفاوت است. LM40 برای کاربران فنی که دقت بالا در برد کوتاه می‌خواهند طراحی شده و LM60 برای کارهای میدانی و صنعتی با برد بلند و شرایط محیطی سخت مناسب‌تر است. توصیه می‌شود پیش از خرید، نوع پروژه و محدوده کاری به‌دقت تحلیل شود، زیرا انتخاب درست می‌تواند خطاهای اندازه‌گیری را تا ۵۰٪ کاهش دهد و بهره‌وری عملیاتی را افزایش دهد.
