تنظیم توالی فاز و بررسی خطای فازها

مفهوم بنیادی و اهمیت توالی فاز

در سیستم‌های سه‌فاز صنعتی، مسئله توالی فاز (Phase Sequence) یکی از بنیادی‌ترین مفاهیمی است که به شکل مستقیم بر عملکرد ژنراتورها، موتورها، تابلوهای برق و تجهیزات خودکار تأثیر می‌گذارد. توالی فاز به ترتیب فیزیکی و زمانی ولتاژهای سه سیم فاز (L1، L2، L3) اشاره دارد که اختلاف فازی ۱۲۰ درجه الکتریکی بین آن‌ها وجود دارد. در حالت استاندارد، جهت چرخش بردارهای فاز باید با ترتیب L1 → L2 → L3 مطابقت داشته باشد که این حالت به‌عنوان توالی فاز صحیح یا ساعتگرد (Clockwise Rotation) شناخته می‌شود. اگر این ترتیب برعکس گردد (L1 → L3 → L2)، توالی ضد ساعتگرد یا معکوس حاصل می‌شود که در موتورها منجر به چرخش معکوس محور و بروز خطرات جدی مکانیکی خواهد شد. اهمیت این موضوع در صنایع الکترومکانیکی به حدی است که تغییر حتی دو فاز، می‌تواند موجب بروز خطاهای گسترده، از شکست کوپلینگ‌ها تا قطع ناگهانی سیستم‌های انتقال قدرت شود. به همین دلیل، تشخیص و تنظیم توالی فاز پیش از روشن‌سازی تجهیزات سنگین الزامی است. در استانداردهای IEC 60034-1 و IEEE Std 141 (Red Book) نیز بر بررسی جهت فاز و خطای چرخش موتور تأکید شده است. اگر توالی فاز اشتباه باشد، سنسورهای حفاظتی ممکن است فرمان اضطراری قطع را صادر کنند. لذا در تعمیرات، تست اولیه تابلو، یا راه‌اندازی موتورهای سه‌فاز، نخستین وظیفه تکنسین برق اندازه‌گیری صحیح توالی فاز است تا اطمینان حاصل شود ترتیب فاز‌ها مطابق با استاندارد طراحی شبکه تنظیم شده است.

نقش کلیدی تنظیم توالی فاز در ایمنی سیستم

توالی فاز صحیح نه صرفاً برای عملکرد مکانیکی موتور، بلکه برای ایمنی کل شبکه الکتریکی حیاتی است. هنگامی‌که توالی اشتباه فاز رخ دهد، موتورهای القایی با جهت چرخش معکوس شروع به کار می‌کنند که این امر می‌تواند پمپ‌ها، فن‌ها، یا کمپرسورهای متصل را در جهت مخالف به گردش وادارد و در نتیجه موجب شکست مکانیکی، افزایش جریان راه‌اندازی و فرسایش شدید قطعات حرکتی شود. در مواردی که ژنراتور و شبکه اصلی در حالت سنکرون کار می‌کنند، عدم تطابق توالی فاز موجب می‌شود ولتاژهای فازی نسبت به هم غیر هم‌جهت شده و پدیده Backfeeding یا تزریق معکوس توان به سیستم رخ دهد که خطر انفجار یا آتش‌سوزی جدی در پی دارد. از این رو استفاده از دستگاه تست توالی فاز پیش از اتصال ژنراتور، ترانس یا موتور به تابلو ضروری است. این آزمایشگرها با بررسی اختلاف فاز و ترتیب زمانی پالس‌ها، وضعیت واقعی سیستم را نشان می‌دهند. یکی از ابزارهای حرفه‌ای در این زمینه، تستر توالی فاز فلوک مدل FLUKE 9040 است که برای شبکه‌های سه‌فاز تا ۷۰۰ ولت طراحی شده و به دلیل صحت اندازه‌گیری بالا در صنایع نفت، گاز و نیرو کاربرد گسترده دارد. فلش‌های LED چرخش جهت را به‌صورت بصری نمایش داده و ارورهای مربوط به قطع یکی از فازها را نیز مشخص می‌کند. در سامانه‌های بحرانی مانند توربین‌ها و کمپرسورهای سانتریفیوژ، مهندسان استفاده از این ابزار را پیش از هر عملیات راه‌اندازی الزامی می‌دانند تا احتمال بروز حادثه ناشی از فاز معکوس به صفر برسد.

ساختار موجی و مفهوم اختلاف فازها

برای درک تحلیلی از خطای فاز، لازم است به ویژگی‌های موج ولتاژ در سیستم سه‌فاز پرداخته شود. سه منبع ولتاژ متناوب در زاویه‌های ۱۲۰ درجه تولید می‌گردند که مجموع آن‌ها در حالت متعادل صفر خواهد بود. اگر هر یک از فازها دچار تاخیر زمانی یا قطع جریان شود، تعادل از بین رفته و جریان‌های نامتعادل از مسیر نول یا زمین عبور می‌کنند. این پدیده می‌تواند تلفات حرارتی در سیم‌پیچ‌ها را افزایش داده و میدان گردان موتور را تغییر دهد. در تحلیل برداری، تغییر زاویه کمتر از ±۱۰° در سیستم‌های دقیق نیز می‌تواند موجب گشتاور نامتعادل گردد. در آزمون فاز، دستگاه تست با استفاده از مدار مقاومتی–خازنی، اختلاف فاز بین هر دو سیم را اندازه‌گیری کرده و بر اساس چرخش بردارها، توالی صحیح را تشخیص می‌دهد. ولتاژ نامی در این ابزارها بر پایه IEC 61557‑7 باید قابلیت اندازه‌گیری تا ۶۹۰ ولت AC را داشته باشد. ویژگی استاندارد مانند هم‌زمانی سیگنال، مقاومت در برابر نویز EMI و قابلیت شناسایی قطعی یکی از فازها جزو الزامات محسوب می‌شود. مهندسین در تحلیل فاز اغلب از نمودار فیگور سه‌فاز در نرم‌افزارهایی چون MATLAB Simulink استفاده می‌کنند تا دید بصری از ترتیب لحظه‌ای پیک ولتاژها داشته باشند و مشخص کنند آیا چرخش موج در جهت ساعت است یا معکوس.

روش‌های عملی برای تست توالی فاز در صنایع

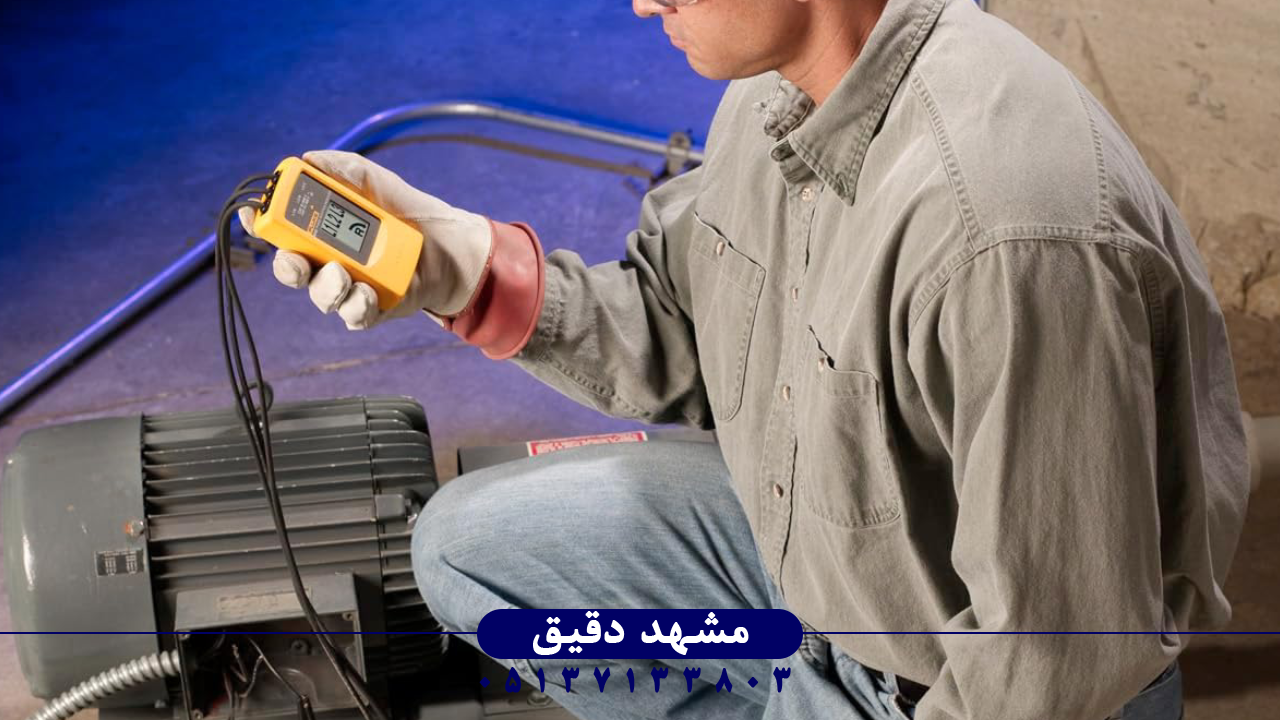

در عملیات صنعتی، روش‌های مختلفی برای بررسی توالی فاز استفاده می‌شود. ساده‌ترین روش استفاده از لامپ‌های فازی است که در این تکنیک، سه لامپ نئون میان خطوط فاز و نول متصل می‌شوند و بر اساس الگوی روشن‌شدن لامپ‌ها، ترتیب فاز تشخیص داده می‌شود، هرچند این روش امروزه به‌دلیل محدودیت دقت و ایمنی کمتر کنار گذاشته شده است. در مقابل، روش مدرن استفاده از Phase Rotation Testers است که با مدار داخلی مقاومتی، خازنی و یکسوسازی، اختلاف فاز را به فرمان نوری یا چرخشی تبدیل می‌کند. عملکرد استاندارد این تست‌ها طبق IEC 61010‑1 CAT III 600 V باید تضمین‌شده باشد. مراحل اجرایی شامل ابتدا قطع توان، بررسی اتصال زمین، اتصال پراب‌ها به سه ورودی L1، L2 و L3 و سپس مشاهده نتیجه است. اگر چراغ‌های LED به ترتیب ساعتگرد روشن شوند، توالی صحیح است؛ در غیر این صورت، توالی معکوس تشخیص داده می‌شود. در پروژه‌های نیروگاهی، علاوه‌بر اندازه‌گیری چرخش، زاویه شار و انحراف ولتاژ نیز ثبت می‌شود. در برخی کارخانه‌ها، برای سیستم‌های بحرانی، حسگرهای دائمی توالی نصب می‌شود که هرگونه تغییر را به واحد کنترل PLC گزارش می‌دهند. تقریباً در تمامی صنایع فولاد، سیمان و پتروشیمی ایران، توالی‌سنج‌های فلوک از پرکاربردترین تجهیزات جهت پایش لحظه‌ای جریان‌های سه‌فاز و مقایسه تعادلی بین فازها محسوب می‌شوند.

معضل خطای فاز و آثار خرابی آن

خطای فاز یا Phase Failure زمانی رخ می‌دهد که یکی از فازها قطع، یا ولتاژ آن نسبت به سایر فازها کاهش یابد. نتیجه این پدیده، ایجاد جریان‌های مغناطیسی نامتقارن در موتور است که باعث ارتعاشات شدید، افزایش حرارت و در نهایت سوختن سیم‌پیچ می‌شود. در موتورهای القایی سه‌فاز، در صورتی‌که یکی از فازها از مدار خارج گردد، موتور مانند مبدل دو‌فاز عمل کرده و جریان دو فاز دیگر تا دو برابر افزایش می‌یابد. استاندارد IEC 60034‑1، بخش 8.1 صراحتاً بیان می‌کند که در صورت فقدان یک فاز، موتور باید در مدت کمتر از دو ثانیه از مدار خارج شود. به‌منظور جلوگیری از این حالت، رله‌های کنترل فاز طراحی شده‌اند که وضعیت ولتاژها را رصد کرده و در صورت تشخیص افت یا قطع فاز، مدار فرمان را قطع می‌نمایند. تحلیل مداری نشان می‌دهد که در خطای فاز، مؤلفه‌های دنباله منفی در تجزیه فضایی سیستم سه‌فاز افزایش پیدا کرده و موجب تولید گشتاور مخالف در میدان موتور می‌گردد. این پدیده علاوه بر صدمه حرارتی، باعث لرزش مکانیکی محور نیز می‌شود. برای کاهش خطرات، باید پیش از هر راه‌اندازی، توالی و صحت ولتاژ فاز‌ها با دستگاه مناسب اندازه‌گیری شود.

استانداردهای بین‌المللی کنترل توالی فاز

استانداردهای متعددی در سطح بین‌المللی برای کنترل و تنظیم توالی فاز تدوین شده‌اند. از جمله مهم‌ترین این مستندات می‌توان به IEC 60364‑5‑55 در حوزه نصب تجهیزات حفاظتی، IEC 61557‑7 برای دستگاه‌های تست ایمنی تأسیسات، IEEE C62.92 در زمینه هم‌فازسازی ژنراتور با شبکه و UL 1054 برای رله‌های حفاظتی اشاره کرد. انطباق تجهیزات تست با این استانداردها به طراحان و مهندسان اطمینان می‌دهد که در شرایط خطا، عملکرد دستگاه دقیق و قابل اعتماد خواهد بود. همچنین آزمایشگاه‌های معتبر مانند TÜV SÜD و CSA Group معمولاً گواهی انطباق تسترهای فاز را صادر می‌کنند. به عنوان مثال، شرکت Fluke تمام مدل‌های تستر فاز خود از جمله FLUKE 9040 را تحت آزمون‌های EMC مطابق EN 61326‑1 قرار داده تا از مقاومت محصول نسبت به نویز محیطی اطمینان حاصل شود. در چارچوب استاندارد ملی ایران نیز بر اساس آیین‌نامه ایمنی برق وزارت نیرو، بررسی توالی فاز قبل از هر اتصال جدید در تابلوهای فشار ضعیف الزامی است. رعایت این چارچوب باعث کاهش ریسک خسارات و تلفات در صنایع بزرگ خواهد شد.

یکپارچه‌سازی کنترل فاز با سیستم‌های حفاظتی

در پروژه‌های مدرن اتوماسیون صنعتی، تشخیص خطای فاز دیگر تنها وظیفه یک دستگاه مجزا نیست، بلکه به صورت مستقیم با سیستم‌های حفاظتی و کنترل مرکزی مجتمع شده است. در تابلوهای MCC (Motor Control Center) مدرن، ماژول‌های کنترل فاز از طریق باس‌لاین به PLC متصل می‌شوند تا در صورت بروز خطا، فرمان توقف اتوماتیک صادر شود. اطلاعات توالی و افت فاز در روند نگهداری پیشگویانه (Predictive Maintenance) نیز مورد استفاده قرار می‌گیرد. برای نمونه در صنایع سیمان که موتورها به‌صورت موازی کار می‌کنند، تشخیص آنی توالی فاز می‌تواند از خرابی کلاچ‌ها و گیربکس‌ها جلوگیری کند. واحدهای کنترل امروزی از رله‌های دیجیتال بهره می‌برند که علاوه بر اندازه‌گیری توالی، تناسب ولتاژ، عدم بالانس و فرکانس را نیز پایش می‌کنند. به این ترتیب مفهوم تنظیم توالی فاز از یک آزمون ساده به جزئی جدانشدنی از استراتژی ایمنی تبدیل شده است. مهندسان توصیه می‌کنند در شبکه‌هایی که ژنراتورهای هم‌زمان استفاده می‌شوند، از تسترهایی با قابلیت اندازه‌گیری فاز بین (Phase‑to‑Phase Angle) بهره گرفته شود تا در صورت وجود اختلاف زاویه‌ای، سیستم از سنکرون خارج نشود.

تحلیل رفتار سیستم‌های سه‌فاز نامتعادل

در زمینه بررسی خطای فاز، تحلیل سیستم‌های نامتعادل سه‌فاز یکی از مباحث کلیدی است. نظریه مؤلفه‌های متقارن (Symmetrical Components) که نخستین بار توسط Fortescue (1918) مطرح شد، نشان می‌دهد هر سیستم نامتعادل را می‌توان به سه مجموعه مؤلفه تفکیک کرد: دنباله مثبت، منفی و صفر. مؤلفه دنباله مثبت نمایانگر حالت نرمال، مؤلفه دنباله منفی بیانگر وجود خطای فاز یا ترتیب معکوس، و مؤلفه صفر مربوط به جریان‌های نول و زمین است. در حضور توالی فاز معکوس، مؤلفه منفی افزایش یافته و میدان مغناطیسی مخالف ایجاد می‌کند. این موضوع سبب افزایش گشتاور مقاوم و گرمایش بیش از حد می‌شود. برای استخراج این مؤلفه‌ها در محیط MATLAB یا ETAP می‌توان از تحلیل فوریه ولتاژ هر فاز استفاده کرد. دستگاه‌های جدید نظیر FLUKE 9040 با فیلتر دیجیتال داخلی، مقادیر فاز را در بازه زمانی میلی‌ثانیه تحلیل و تخمین‌ دقیق ترتیب بردارها را نمایش می‌دهند. بدین ترتیب، مهندسان قادرند در لحظه تشخیص دهند که آیا سیستم نیاز به تنظیم مجدد سیم‌بندی دارد یا خیر.

اهمیت نظارت مداوم و برنامه پایش فاز

در تجهیزات با بار متغیر یا محیط‌هایی که در معرض ارتعاش و رطوبت هستند، وضعیت توالی فاز ممکن است در طول زمان تغییر پیدا کند. بنابراین اجرای برنامه‌های پایش مداوم (Continuous Monitoring) اهمیت ویژه‌ای دارد. حسگرهای فاز امروزی قابلیت نصب دائم در تابلو دارند و اطلاعات را از طریق Modbus یا Ethernet به سیستم SCADA ارسال می‌کنند تا هرگونه تغییر به سرعت شناسایی شود. این راهکار در ایستگاه‌های پمپاژ و خطوط انتقال نفت که موتورها در فاصله زیاد از اتاق کنترل قرار دارند، بسیار حیاتی است. ثبت داده‌ها کمک می‌کند حتی تغییرات جزئی در زاویه فازی تشخیص داده شود. شرکت‌های بزرگ برای اطمینان از صحت داده‌ها هنوز تست میدانی را با تجهیزات دستی مانند تستر توالی فاز فلوک مدل FLUKE 9040 تکرار می‌کنند تا صحت عملکرد حسگرها محرز گردد. چنین رویه‌ای در استاندارد ISO 50001 نیز به‌عنوان بخشی از نظام مدیریت انرژی توصیه شده است.

فناوری دیجیتال در تست خطای فاز

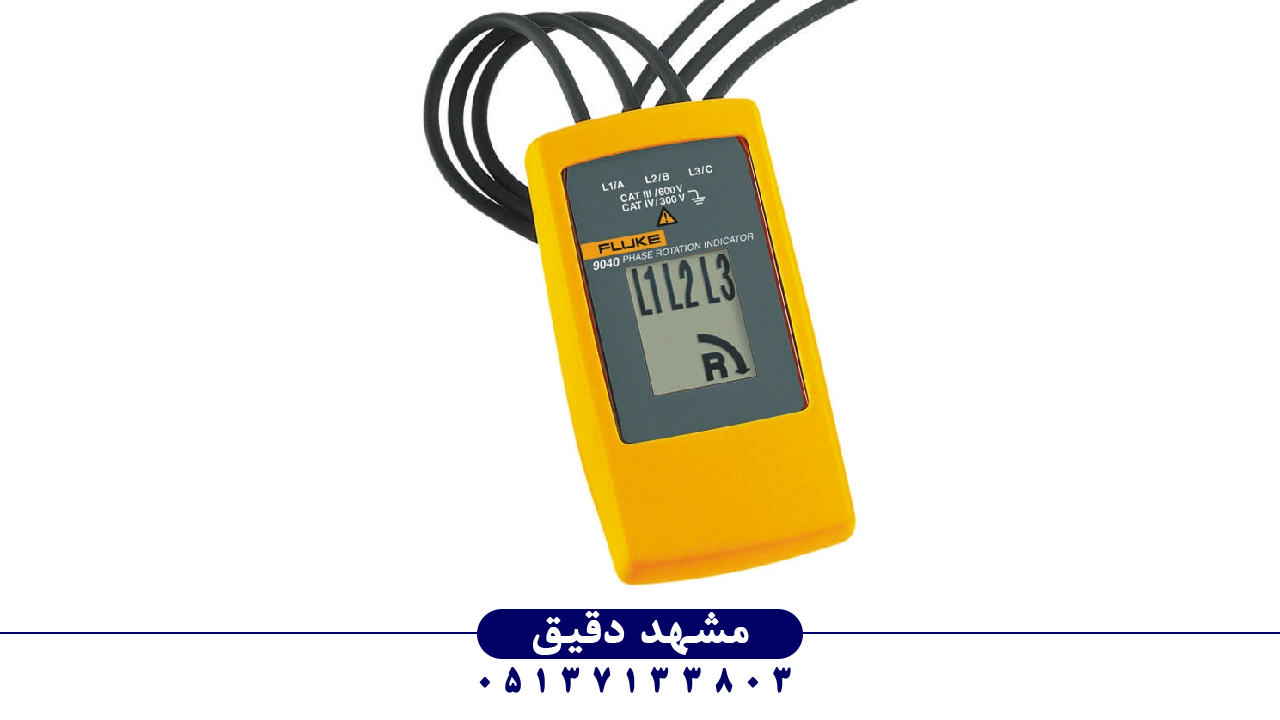

پیشرفت فناوری الکترونیک باعث شده تسترهای فاز امروزی به نمایشگرهای دیجیتال، پردازشگر داخلی و ارتباط بی‌سیم مجهز شوند. مدل‌هایی چون FLUKE 9040 از تراشه DSP برای تحلیل فاز با وضوح بالا استفاده می‌کنند. مدار سنجش بر مبنای مقایسه فاز آنی هر خط و استخراج آرایه زمانی عمل می‌کند؛ به همین دلیل دقت تشخیص حتی در حضور نویز یا موج غیرسینوسی حفظ می‌شود. با اتصال دستگاه به تلفن هوشمند از طریق Bluetooth، داده‌ها در نرم‌افزار Fluke Connect ثبت و در گزارش‌های کالیبراسیون ذخیره می‌گردند. این داده‌ها به مهندسان امکان می‌دهد وضعیت فازها را در طول بازه‌های زمانی مختلف پیگیری کنند. از نظر ایمنی، دستگاه‌های دیجیتال دارای حفاظت CAT III و CAT IV هستند و پوشش عایقی دوبل آن‌ها مانع از شوک الکتریکی می‌شود. تطبیق طراحی با الزامات EN 61010‑2‑031 تضمین می‌کند که تسترها در شرایط دمایی بین –۱۰ تا ۵۵ درجه سانتی‌گراد بدون انحراف عملکرد کنند. فناوری جدید فلش‌های LED با شدت متغیر، امکان تشخیص سریع جهت چرخش را حتی در محیط‌های کم‌نور فراهم کرده است.

نمونه‌های کاربردی از تنظیم فاز در پروژه‌ها

در صنایع عملی، تنظیم توالی فاز نقش مستقیم در راه‌اندازی صحیح موتورهای سنکرون، پمپ‌های خطی، جرثقیل‌های سه‌فاز و سیستم‌های تهویه بزرگ دارد. در نیروگاه‌های برق، قبل از هم‌فازسازی توربین با شبکه، مهندسان با استفاده از تستر فاز، زاویه بین ولتاژ ژنراتور و شبکه را کنترل می‌کنند تا از ورود ناگهانی توان راکتیو جلوگیری شود. در کارخانه‌های تولید سیمان، اپراتورها هنگام تعمیر تابلو توزیع، پس از مونتاژ مجدد کابل‌ها، ابتدا توالی فاز را با دستگاه‌های فلوک می‌سنجند تا مطمئن شوند جهت چرخش آسیاب تغییر نکرده است. در صنایع غذایی، کمپرسورهای تبرید در صورت برعکس شدن فاز، می‌توانند آسیب مکانیکی ببینند و روغن‌کاری از کار بیفتد که تعمیر آن هزینه‌بر خواهد بود. در چنین شرایطی، استفاده از ابزار استاندارد همچون FLUKE 9040 به‌عنوان مرحله نهایی تایید قبل از بهره‌برداری الزامی است. این روش‌ها مطابق استاندارد NFPA 70B (Maintenance of Electrical Equipment) بخشی از رویه ایمنی پیش‌راه‌اندازی محسوب می‌شوند. بدین ترتیب تنظیم دقیق فازها پایه‌ای برای کاهش ریسک و افزایش راندمان عملیاتی است.

جمع‌بندی نهایی و اهمیت رعایت توالی فاز

در نهایت می‌توان گفت که رعایت و تنظیم صحیح توالی فاز، بنیان اطمینان از عملکرد ایمن و پایدار سیستم‌های سه‌فاز است. کوچک‌ترین اشتباه در این حوزه می‌تواند پیامدهایی از قبیل چرخش معکوس موتورها، بروز جریان‌های گردشی، افزایش تلفات، و حتی خاموشی گسترده در شبکه صنعتی داشته باشد. شناخت دقیق اصول فیزیکی، استفاده از ابزارهای تستر استاندارد، و تطبیق با دستورالعمل‌های IEC و IEEE رموز موفقیت در این زمینه‌اند. متخصصان شرکت مشهد دقیق همواره بر این باورند که انتخاب تجهیزات اندازه‌گیری معتبر از برندهای جهانی، نخستین گام در مسیر تضمین کیفیت شبکه قدرت است. دستگاه FLUKE 9040 نمونه‌ای شاخص از این ابزارها است که در طیف وسیعی از صنایع کشور به کار می‌رود و به دلیل دقت و ایمنی بالا، مرجع تشخیص توالی فاز محسوب می‌شود. در پایان، توصیه می‌شود تمام تیم‌های فنی دستورالعمل‌های تست فاز را در چارچوب پروتکل‌های استاندارد اجرا کرده و داده‌های حاصل را مستندسازی نمایند تا هم ایمنی و هم کارایی در سطوح بالا تضمین شود.
