نحوه محاسبه هارمونیک جریان در سیستم‌ها

مفهوم بنیادین هارمونیک در الکتریسیته

پدیده هارمونیک (Harmonics) یکی از بنیادی‌ترین مباحث در مهندسی قدرت است که منشأ آن رفتار غیرخطی بارهای الکتریکی در یک شبکه سه‌فاز است. در شرایط ایده‌آل، شکل موج جریان برق یک سینوس خالص با فرکانس اصلی شبکه مثلاً ۵۰ هرتز است، اما در عمل، حضور بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFDs)، منابع تغذیه سوئیچینگ (SMPS)، شارژرهای صنعتی و سیستم‌های الکترونیکی قدرت سبب می‌شود شکل موج جریان از حالت سینوسی خارج شده و شامل مؤلفه‌هایی با فرکانس‌های مضرب عدد صحیحی از فرکانس اصلی شود؛ این مؤلفه‌ها همان هارمونیک‌ها هستند. به صورت ریاضی، جریان اعوجاج‌یافته را می‌توان با استفاده از سری فوریه به شکل مجموعی از سیگنال‌های سینوسی با فرکانس‌های ۵۰، ۱۰۰، ۱۵۰، ۲۰۰ و… هرتز نمایش داد. وجود این مؤلفه‌های اضافی سبب افزایش اتلاف توان در ترانسفورماتورها، گرم‌شدن غیرعادی کابل‌ها، عملکرد ناپایدار تجهیزات حفاظت و افزایش نویز الکترومغناطیسی در سیستم می‌شود. در بسیاری از صنایع، تخمین دقیق میزان هارمونیک جریان شرط الزامی در طراحی سیستم‌های اصلاح توان و اجرای استانداردهای کیفی مانند IEEE 519 است. درک صحیح از منابع تولید هارمونیک در مدار، قدم نخست برای هرگونه تحلیل و محاسبه دقیق آن است. برای مثال، در سیستم‌هایی که از یکسوسازهای شش‌پالسه استفاده می‌شود، هارمونیک‌های مرتبه ۵، ۷، ۱۱ و ۱۳ معمولاً غالب هستند. به همین ترتیب، ساختار بار و الگوی جریان عبوری از شبکه تعیین می‌کند که چه طیف فرکانسی از هارمونیک‌ها در جریان حضور داشته باشد.

روش‌های ریاضی محاسبه هارمونیک جریان

محاسبه هارمونیک جریان از نظر نظری مبتنی بر تحلیل فوریه است. هر سیگنال متناوب $i (t)$ با پریود مشخص $T$ ، قابل تجزیه به مجموعه‌ای از مؤلفه‌های سینوسی است که دامنه، فاز و فرکانس متفاوتی دارند. معادله عمومی سری فوریه برای جریان به صورت زیر نوشته می‌شود:

$I_1 \sin(\omega t + \phi_1) + I_3 \sin(3\omega t + \phi_3) + I_5 \sin(5\omega t + \phi_5) + \dots$

که در آن $\omega = 2\pi f$ و $f$ فرکانس اصلی شبکه است. مقدار مؤلفه هارمونیکی $I_n$ از رابطه زیر قابل محاسبه است:

$I_n = \frac{2}{T} \int_0^T i(t) \sin(n\omega t) dt$

در عمل این محاسبات با نرم‌افزارهای تحلیل داده و یا دستگاه‌های آنالایزر انجام می‌شود. مهم‌ترین شاخص برای بیان شدت اعوجاج در جریان، شاخص «کل اعوجاج هارمونیکی» یا THD (Total Harmonic Distortion) است که با رابطه زیر تعریف می‌شود:

$THD_I = \frac{\sqrt{I_2^2 + I_3^2 + I_4^2 + \dots}}{I_1} \times 100\%$

هرچه مقدار THD بالاتر باشد، سطح اعوجاج در سیستم بیشتر است. در کاربردهای صنعتی، برای بارهای موتوری یا اینورترها مقدار THD جریان معمولاً در بازه ۱۰ تا ۴۰ درصد است، در حالی که در شبکه‌های حساس، مقدار مجاز بر اساس استاندارد IEEE 519 نباید از ۵ تا ۸ درصد تجاوز کند. محاسبه دقیق این شاخص مستلزم نمونه‌برداری سریع از جریان و تحلیل طیفی آن در چندین سیکل متوالی است تا رفتار تصادفی بارها پوشش داده شود.

سنجش عملیاتی هارمونیک در شبکه‌ها

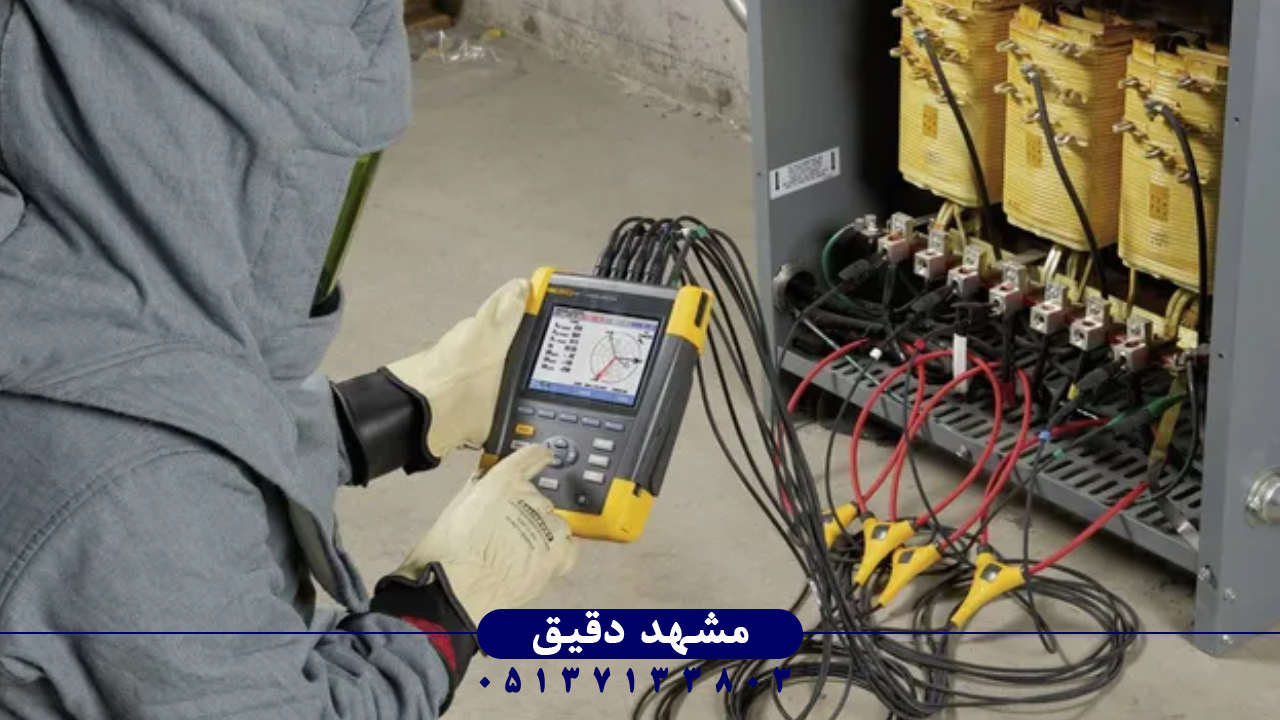

در محیط واقعی، محاسبه هارمونیک جریان تنها از طریق اندازه‌گیری مستقیم شکل موج و تحلیل طیفی آن امکان‌پذیر است. این اندازه‌گیری معمولاً با ابزارهایی نظیر آنالایزر توان، رکوردر کیفیت توان و اسیلوسکوپ‌های دیجیتال انجام می‌گیرد. برای تحلیل صنعتی دقیق، استفاده از آنالایزرهای سه‌فاز پیشرفته که بتوانند همزمان مؤلفه‌های ولتاژ و جریان را در چندین نقطه ثبت کنند، الزامی است. این تجهیزات نرخ نمونه‌برداری بالایی دارند (تا چندصد کیلوهرتز) و می‌توانند با انجام تبدیل فوریه سریع (FFT) دامنه هر مؤلفه هارمونیکی را تفکیک و ثبت کنند.

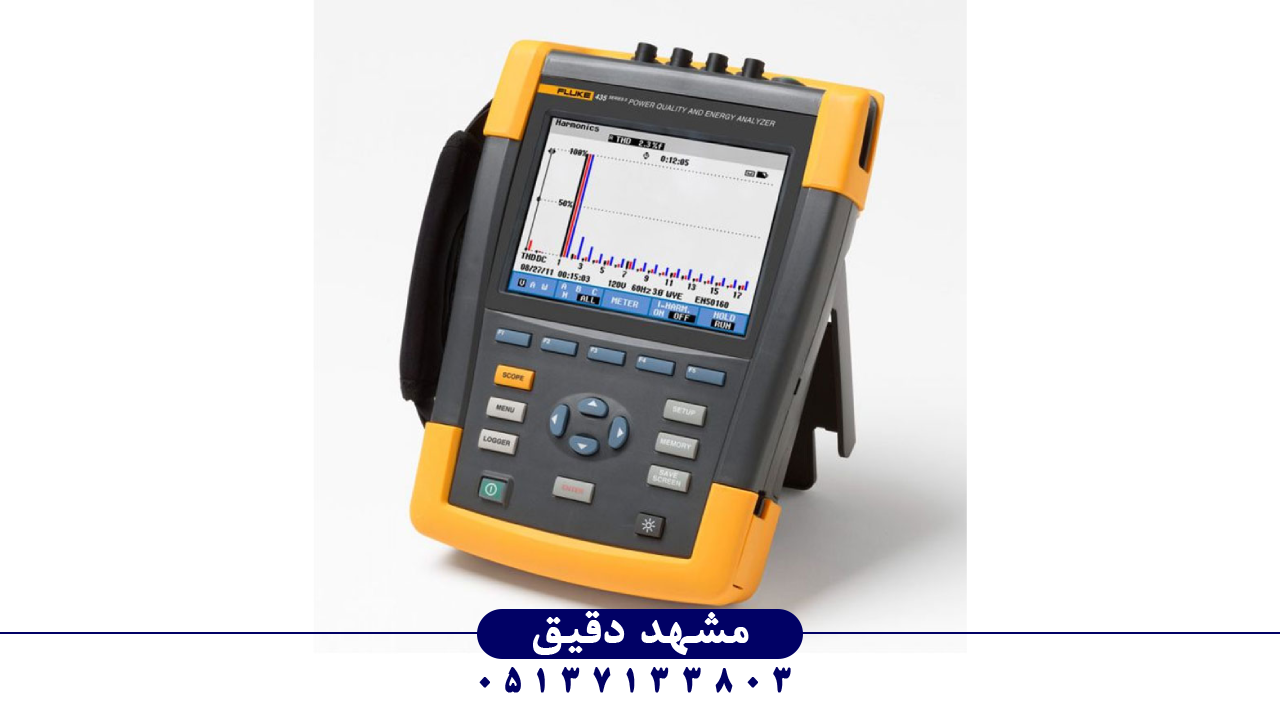

در سیستم‌هایی که نیاز به تحلیل دقیق‌تر بر اساس استاندارد IEEE 519 وجود دارد، دقت وسیله اندازه‌گیری باید حداقل کلاس A مطابق استاندارد IEC 61000-4-30 باشد. در این زمینه، ابزارهایی مانند آنالایزر توان سه‌فاز فلوک مدل FLUKE 435-II به دلیل قابلیت تحلیل هارمونیکی تا مرتبه ۵۰، اندازه‌گیری همزمان THD ولتاژ و جریان و ارائه گزارش‌های گرافیکی فوری از منحنی طیف، از محبوب‌ترین تجهیزات در بین مهندسان برق صنعتی به شمار می‌روند. این دستگاه نه‌تنها مؤلفه‌های هارمونیکی را اندازه‌گیری می‌کند، بلکه می‌تواند توان اکتیو و راکتیو ناشی از هر مرتبه هارمونیکی را جداگانه گزارش دهد؛ قابلیتی حیاتی برای تشخیص منابع اعوجاج.

تأثیر بارهای غیرخطی بر هارمونیک‌ها

هارمونیک‌ها مستقیماً از رفتار غیرخطی تجهیزات به وجود می‌آیند. در بارهای خطی مانند هیترهای مقاومتی یا موتورهای القایی با تغذیه مستقیم، جریان کاملاً هم‌فاز و سینوسی است، اما در حضور تجهیزات الکترونیک قدرت، منحنی جریان دیگر خطی نیست. بارهایی مانند درایو‌های سرعت متغیر، یکسوسازهای کنترل‌شده (Thyristor Rectifiers)، منابع تغذیه سوئیچینگ و کوره‌های قوس الکتریکی از عمده‌ترین مولدهای هارمونیک هستند. این تجهیزات به دلیل قطع و وصل متناوب جریان باعث وارد شدن مؤلفه‌هایی با فرکانس‌های جدید می‌شوند. برای مثال، در یک یکسوساز سه‌فاز شش‌پالسه، ترتیب هارمونیک‌ها به صورت n = 6k ± 1 تعریف می‌شود. وجود این جریان‌های اضافی علاوه بر افت ولتاژهای هارمونیکی، موجب گرم شدن بیش از حد تجهیزات حفاظتی و تلفات غیرضروری در ترانسفورماتور و کابل‌ها می‌شود.

یکی از اثرات مخرب دیگر، افزایش توان راکتیو ظاهری سیستم است، چرا که حضور هارمونیک‌ها باعث افزایش مؤلفه‌های جریان بدون تأثیر مفید در توان اکتیو خروجی خواهند شد. به همین علت، در طراحی سیستم‌های صنعتی جدید، محدود کردن سطح THD در خروجی‌ها به زیر ۵ تا ۸ درصد نه تنها یک انتخاب مهندسی، بلکه الزام استانداردی است.

تحلیل فوریه و طیف فرکانسی جریان

از دیدگاه ریاضی، هر موج دوره‌ای را می‌توان با ترکیب بی‌نهایت موج سینوسی بازسازی کرد. تبدیل فوریه سریع (FFT) ابزاری است که در حوزه فرکانس، دامنه و فاز هر مؤلفه هارمونیکی را مشخص می‌کند. هنگامی که یک جریان واقعی از طریق FFT تحلیل می‌شود، طیف فرکانسی آن نمایش می‌دهد که کدام هارمونیک‌ها غالب هستند. برای مثال، در مدارهایی که از مبدل ۱۲ پالسه استفاده می‌شود، مؤلفه‌های مرتبه ۱۱، ۱۳، ۲۳ و ۲۵ بیشترین سهم را دارند. مجموع مربعات دامنه هارمونیک‌های فرعی نسبت به مؤلفه اصلی پایه همان مقدار THD است.

در نرم‌افزارهای تحلیلی، خروجی FFT معمولاً به صورت نمودار میل‌ه‌ای از درصد دامنه هر مرتبه نسبت به مؤلفه اصلی نشان داده می‌شود. از روی این داده‌ها می‌توان منابع تزریق هارمونیک و مسیر انتشار آن را در شبکه تعیین کرد. منحنی طیف فرکانسی جریان در طراحی فیلترهای غیرفعال (Passive Filters) و فعال (Active Filters) نقشی کلیدی دارد. مهندسین از این نتایج برای تعیین اندازه القاگر (Inductor) و خازن‌های جبرانساز استفاده می‌کنند تا هارمونیک‌های خاصی را حذف یا تضعیف نمایند.

شاخص‌های کلیدی کیفیت توان هارمونیکی

در سیستم‌های صنعتی، تنها محاسبه THD کافی نیست؛ شاخص‌های دیگری نیز برای توصیف کیفیت جریان وجود دارد. از جمله آن می‌توان به شاخص TDD (Total Demand Distortion) اشاره کرد که نسبت جریان هارمونیکی به جریان نامی سیستم را بیان می‌نماید و ارزیابی دقیق‌تری از میزان اعوجاج هنگام بار کامل ارائه می‌دهد. شاخص‌های دیگر شامل HDF (Harmonic Distortion Factor) و Crest Factor هستند که نوسانات پیک جریان را اندازه می‌گیرند. این پارامترها مستقیماً بر ایمنی و عمر تجهیزات اثرگذارند. برای مثال، مقدار بالای Crest Factor می‌تواند نشانگر خطر اشباع ترانس‌های جریان باشد.

در شبکه‌های حساس، مقایسه همزمان THD ولتاژ و THD جریان نشان می‌دهد آیا منبع اصلی اعوجاج از سمت بارهاست یا از سمت شبکه تغذیه. ابزارهایی مانند Fluke 435-II قادرند همزمان شاخص‌های THD، TDD، و حتی انرژی هارمونیکی را محاسبه و در قالب گزارش‌های گرافیکی برای هر فاز ارائه دهند. این شاخص‌ها به عنوان معیارهای استاندارد در گزارش‌های ممیزی انرژی و تحلیل‌های کیفیت توان ثبت می‌شوند.

استانداردهای بین‌المللی مرتبط با هارمونیک

برای کنترل اثرات مخرب هارمونیک در شبکه‌ها، استانداردهای بین‌المللی متعددی تدوین شده‌اند که از مهم‌ترین آنها می‌توان به IEEE 519-2014، IEC 61000-4-7 و IEC 61000-4-30 اشاره کرد. استاندارد IEEE 519 محدوده مجاز THD و TDD را برای شبکه‌های ولتاژ پایین و متوسط مشخص می‌کند و هدف آن تضمین سازگاری بین بارهای صنعتی و تجهیزات شبکه است. مطابق این استاندارد، اگر جریان هارمونیک تزریق‌شده به شبکه از حد مجاز تجاوز کند، ممکن است شرکت برق از اتصال آن مصرف‌کننده جلوگیری کند. همچنین IEC 61000-4-7 روش استانداردی برای اندازه‌گیری و فیلترگذاری داده‌های طیفی معرفی می‌کند تا نتایج قابل مقایسه باشند.

اجرای دقیق این استانداردها در صنایع موجب می‌شود که تجهیزات بتوانند بدون تداخل الکترومغناطیسی در کنار هم فعالیت کنند. دستگاه‌هایی مانند آنالایزر توان سه‌فاز فلوک مدل FLUKE 435-II به‌طور خاص برای اندازه‌گیری پارامترهای مطابق IEC کلاس A طراحی شده‌اند و خروجی آنها برای گزارش‌دهی رسمی قابل استناد است.

اثرات حرارتی و توان اعوجاجی

یکی از جدی‌ترین پیامدهای حضور جریان‌های هارمونیکی، افزایش تلفات حرارتی و توان اصطلاحاً «اعوجاجی» (Distortion Power) است. هارمونیک‌ها باعث عبور جریان‌های اضافی از سیم‌پیچ‌ها و کابل‌ها می‌شوند که منجر به افزایش توان تلفاتی $P_{loss} = I_{rms}^2 R$ می‌شود. از آنجا که جریان RMS کلی شامل مجموع مؤلفه‌های اصلی و هارمونیکی است، حتی افزایش جزئی در جریان‌های مرتبه بالا می‌تواند باعث افزایش محسوس تلفات شود. در ترانسفورماتورها، اثرات هارمونیکی به صورت افزایش دمای هسته و ایجاد صداهای غیرعادی مشاهده می‌شود. همچنین در موتورها، این پدیده باعث افزایش گشتاور ضربانی و لرزش مکانیکی می‌گردد.

توان اعوجاجی را می‌توان به عنوان مؤلفه‌ای از توان ظاهری تعریف کرد که نه به صورت واقعی مصرف می‌شود و نه در تولید کار مؤثر است، بلکه نشان‌دهنده اتلاف ناشی از اعوجاج است. به همین دلیل مهندسان با اندازه‌گیری دقیق و محاسبه درصد توان اعوجاجی، می‌توانند تصمیم بگیرند که آیا استفاده از فیلترهای اکتیو برای بهبود کیفیت توان در آن نقطه توجیه اقتصادی دارد یا خیر.

ابزارهای مدرن پایش و تحلیل هارمونیک

با گسترش شبکه‌های هوشمند و افزایش استفاده از بارهای الکترونیکی، ابزارهای پایش هارمونیکی نیز پیشرفت قابل توجهی داشته‌اند. امروزه دستگاه‌هایی در بازار وجود دارند که قادرند به صورت بی‌درنگ (Real-Time) جریان هارمونیکی چندین نقطه از شبکه را پایش کرده و حتی تشخیص دهند کدام ناحیه بیشترین سهم اعوجاج را دارد. آنالایزرهای پیشرفته می‌توانند داده‌ها را از طریق اینترنت به سرور مرکزی ارسال و الگوریتم‌های یادگیری ماشین بر پایه الگوهای هارمونیکی برای پیش‌بینی عیوب استفاده کنند.

در این میان، برندهایی مانند Fluke، Chauvin Arnoux و Hioki پیشتاز این حوزه هستند و مدل‌هایی همچون Fluke 435-II استاندارد صنعتی محسوب می‌شوند. علاوه بر اندازه‌گیری، این ابزارها قابلیت صدور گزارش خودکار در قالب فایل‌های PDF مطابق فرمت استاندارد IEEE و تحلیل آماری داده‌ها را نیز دارند. مهندسان با این داده‌ها می‌توانند به راحتی الگوی زمانی تغییرات THD را مشاهده کرده و استراتژی جبرانسازی را طراحی کنند.

فیلترهای حذف یا کاهش هارمونیک

زمانی که سطح هارمونیک جریان از محدوده مجاز فراتر می‌رود، باید از فیلترهای هارمونیکی برای اصلاح شبکه استفاده کرد. فیلترهای غیرفعال (Passive) ترکیبی از سلف، خازن و مقاومت هستند که در فرکانس‌های خاصی تنظیم شده و امپدانس پایین برای هارمونیک‌های هدف ایجاد می‌کنند تا جریان‌های مزاحم از مسیر فیلتر عبور کرده و وارد شبکه نشوند. فیلترهای فعال (Active Filters) اما با استفاده از مبدل‌های الکترونیک قدرت به‌صورت بلادرنگ جریان جبرانساز معکوس تزریق می‌کنند و اعوجاج کل را کاهش می‌دهند.

انتخاب نوع فیلتر به سطح اعوجاج، نوع بار و اهداف سیستم بستگی دارد. برای مثال، در یک کارخانه با چندین درایو، ترکیبی از فیلترهای پسیو برای هارمونیک‌های پایین و اکتیو برای مرتبه‌های بالاتر بهترین نتیجه را خواهد داشت. طراحی مؤثر این فیلترها نیازمند تحلیل دقیق طیف جریان است که حاصل اندازه‌گیری‌های هارمونیکی با آنالایزر توان دقیق می‌باشد.

روش‌های شبیه‌سازی و تحلیل نرم‌افزاری

یکی از روش‌های پیشرفته برای محاسبه و مطالعه رفتار هارمونیک جریان، استفاده از نرم‌افزارهای شبیه‌سازی مانند MATLAB/Simulink، PSCAD و ETAP است. در این محیط‌ها می‌توان مدل دقیق منبع، فیلتر و بار را تعریف و پارامترهای مختلف را تغییر داد تا اثرات هر مؤلفه بر سطح THD بررسی شود. تحلیل نرم‌افزاری به مهندسان این امکان را می‌دهد تا بدون نیاز به نصب تجهیزات واقعی، رفتار سیستم را تحت سناریوهای مختلف بسنجد.

برای مثال می‌توان بررسی کرد که با تغییر زاویه آتش تریستور در یکسوساز، دامنه هارمونیک‌های مرتبه ۵ و ۷ چگونه تغییر می‌کند. خروجی این نرم‌افزارها شامل طیف فوریه جریان، پروفایل هارمونیکی ولتاژ، و مقدار RMS کل است که برای تطبیق با داده‌های اندازه‌گیری‌شده از طریق تجهیزات واقعی به کار می‌رود. ترکیب نتایج اندازه‌گیری میدانی و شبیه‌سازی نرم‌افزاری، پایه‌ای‌ترین روش برای طراحی راهکارهای حذف هارمونیک محسوب می‌شود.

جمع‌بندی نهایی و مسیر پیش‌رو

در جمع‌بندی، بررسی و محاسبه هارمونیک جریان در سیستم‌های قدرت نه تنها یک فرآیند تحلیلی بلکه یک الزام مهندسی برای حفظ پایداری، ایمنی و راندمان شبکه است. از دیدگاه علمی، شناخت منبع، اندازه‌گیری دقیق با ابزارهای معتبر، تحلیل فوریه‌ای داده‌ها و اعمال فیلترهای مناسب چهار گام اساسی در مدیریت اعوجاج هارمونیکی محسوب می‌شود. با گسترش اتوماسیون صنعتی و تجهیزات الکترونیکی، نقش دستگاه‌های اندازه‌گیری دقیق بیش از پیش اهمیت یافته است. استفاده از ابزارهایی چون آنالایزر توان سه‌فاز فلوک مدل FLUKE 435-II برای ثبت و تحلیل داده‌های هارمونیکی نه تنها دقت تصمیم‌گیری مهندسان را افزایش می‌دهد، بلکه انطباق کامل با استانداردهای جهانی را تضمین می‌نماید.

در آینده نزدیک، بهره‌گیری از فناوری‌های هوش مصنوعی در تشخیص الگوهای هارمونیکی و کنترل تطبیقی فیلترهای فعال، مسیر جدیدی در مهندسی کیفیت توان را رقم خواهد زد. در نهایت، هر شبکه‌ای که بخواهد پایدار، کارا و منطبق با الزامات فنی بین‌المللی باشد، ناگزیر از درک عمیق، محاسبه دقیق و مدیریت مستمر هارمونیک جریان است.
