بررسی تصویربرداری حرارتی در تشخیص عیوب

مبانی فیزیکی تصویربرداری حرارتی صنعتی

تصویربرداری حرارتی (Thermal Imaging) یکی از کاربردی‌ترین روش‌های ارزیابی غیرمخرب در صنایع مدرن است. اساس عملکرد این تکنولوژی بر مبنای تشخیص تابش فروسرخ (Infrared Radiation) است که توسط همه اجسام با دمای بالاتر از صفر مطلق منتشر می‌شود. هر جسم بسته به دما، ضریب گسیلندگی (Emissivity) و جنس سطح خود، الگوی حرارتی متفاوتی دارد. دوربین‌های حرارتی با سنسورهای دقیق خود، این انرژی تابشی را به داده‌های تصویری قابل تفسیر تبدیل می‌کنند.

در مرحله نخست، حسگرهای مادون قرمز دما را به صورت پیوسته در قالب پیکسل‌های حرارتی (Thermal Pixels) ثبت می‌کنند. تفاوت دمایی کوچک در سطح جسم باعث تغییر رنگ در تصویر حرارتی می‌شود و به این ترتیب، نواحی دارای عیب، ترک یا قطعی مدار الکتریکی به‌وضوح قابل تشخیص هستند.

از دیدگاه فنی، تصویربرداری حرارتی مبتنی بر قانون پلانک است که بیان می‌کند میزان تابش انرژی با افزایش دما به‌صورت نمایی افزایش می‌یابد. این ویژگی امکان تشخیص جزئیات ریز حرارتی را حتی در اختلاف‌های زیر یک درجه سلسیوس فراهم می‌کند. در نتیجه، مهندسان می‌توانند با بررسی نقشه حرارتی قطعات برقی یا مکانیکی، به سرعت محل ناهنجاری را شناسایی کنند.

شناخت این مبانی فیزیکی برای هر مهندس نگهداری حیاتی است، زیرا درک اصول تابش حرارتی می‌تواند دقت تفسیر تصاویر را به‌طور محسوسی افزایش دهد و خطای ناشی از اشتباه در گسیلندگی را کاهش دهد.

ساختار حسگرها و لنزهای مادون قرمز

در قلب دوربین‌های حرارتی، حسگرهای Microbolometer یا Photon Detector قرار دارند که امواج مادون قرمز را به سیگنال الکتریکی تبدیل می‌کنند. این حسگرها به‌صورت شبکه‌ای از عناصر حساس حرارتی کار می‌کنند و تغییرات دمایی بسیار ریز را در قالب مقاومت الکتریکی یا جریان خروجی منعکس می‌نمایند. لنزهای مادون قرمز نیز از مواد خاصی مثل ژرمانیم (Germanium) ساخته می‌شوند، زیرا شیشه معمولی توان عبور امواج بلند مادون قرمز را ندارد.

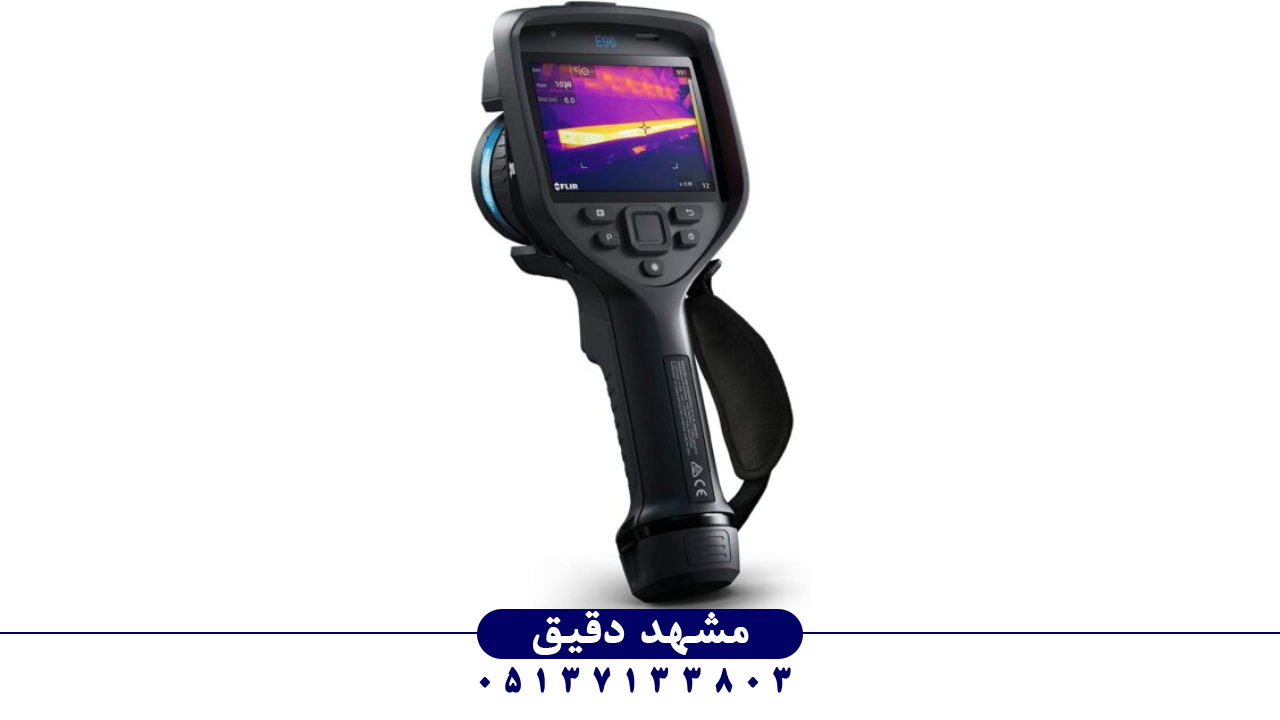

در مدل‌های پیشرفته مانند دوربین حرارتی فلیر مدل FLIR E76، ترکیب حسگر میکروبولومتر با لنز ژرمانیمی دقت فوق‌العاده‌ای را فراهم می‌سازد. وضوح حرارتی یا Thermal Sensitivity این مدل در حد ۰٫۰۴°C است، به‌طوری که می‌تواند ریزترین تغییرات حرارتی سطح را آشکار کند. سیستم‌های پردازش داخلی در این تجهیزات، با بهره‌گیری از الگوریتم تصحیح خودکار گسیلندگی، دقت اندازه‌گیری را در شرایط متنوع محیطی حفظ می‌کنند.

همچنین، فریم‌ریت ۳۰Hz در این نوع حسگرها امکان تصویربرداری زنده از اجسام متحرک را فراهم می‌سازد. در صنایع پتروشیمی و برق، ثبت لحظه‌ای تغییرات حرارتی به معنای پیشگیری از حوادث جدی مثل اتصال کوتاه یا نشتی حرارتی است. مهندسی طراحی لنز و سنسور در این فناوری میدان دید بسیار دقیق، وضوح حرارتی بالا و قابلیت انتقال داده سریع را به‌طور هم‌زمان فراهم کرده است.

استانداردهای صنعتی و الزامات کالیبراسیون

به‌منظور تضمین صحت و قابلیت اعتماد در اندازه‌گیری حرارت، تصویربرداری حرارتی باید مطابق با استانداردهای بین‌المللی اجرا شود. مهم‌ترین استاندارد مربوط به این حوزه ISO 18434 و ASTM E1934 است که الزامات کالیبراسیون و دقت اندازه‌گیری را مشخص می‌کنند. طبق این استانداردها، هر دوربین حرارتی باید در بازه‌های مشخص توسط منبع مرجع حرارتی ثابت (Blackbody Calibration Source) تنظیم و اعتبارسنجی شود.

از دیدگاه مهندسی، پارامترهایی مثل گسیلندگی سطح، دمای محیط، زاویه مشاهده و فاصله از هدف در دقت اندازه‌گیری تأثیر مستقیم دارند. در سیستم‌های حرفه‌ای فلیر (FLIR)، الگوریتم تصحیح گسیلندگی و تنظیم خودکار لایه هوا بین لنز و جسم موردنظر موجب کاهش خطای اندازه‌گیری تا کمتر از ۲٪ می‌شود.

آموزش مهندسین در زمینه نحوه کالیبراسیون منبع حرارتی، انتخاب تنظیمات مناسب فیلتر مادون قرمز و تطبیق با شرایط محیطی بخشی از الزامات آزمون غیرمخرب (NDT) است. رعایت این استانداردها سبب می‌شود نتایج تصویربرداری حرارتی نه‌تنها در سطح ملی بلکه در پروژه‌های بین‌المللی معتبر باشد.

تحلیل مکانیزم تشخیص عیوب سطحی

تصویربرداری حرارتی در تشخیص عیوب سطحی فلزات، قطعات الکترونیکی و سازه‌های کامپوزیتی عملکردی بی‌نظیر دارد. در واقع، زمانی که در سطح قطعه ترک یا ناحیه عایق حرارتی ایجاد شود، جریان حرارت در آن نقطه تغییر کرده و گرمای موضعی تجمع یا افت می‌کند. این تفاوت در دما در تصویر حرارتی به‌صورت الگوهای رنگی مشخص دیده می‌شود.

در کاربردهای صنعتی، عیوب ناشی از خستگی فلز، خوردگی داخلی یا اصطکاک بیش‌ازحد در یاتاقان‌ها به‌وضوح توسط نقشه حرارتی قابل رؤیت هستند. مهندس تحلیلگر می‌تواند با استفاده از نرم‌افزار تخصصی FLIR Tools، تغییرات حرارتی در طول زمان را تجزیه و تحلیل نموده و روند فرسایش یا خرابی را پیش‌بینی کند.

برخلاف روش‌های مکانیکی، تصویربرداری حرارتی نیازی به تماس فیزیکی با قطعه ندارد و این موضوع خطر آلوده شدن یا خرابی دستگاه را از بین می‌برد. در صنایع حساس نظیر هوافضا، این ویژگی برای بررسی اجزای موتورهای توربین که در دماهای بالا کار می‌کنند، حیاتی است.

کاربرد در الکترونیک و سیستم‌های قدرت

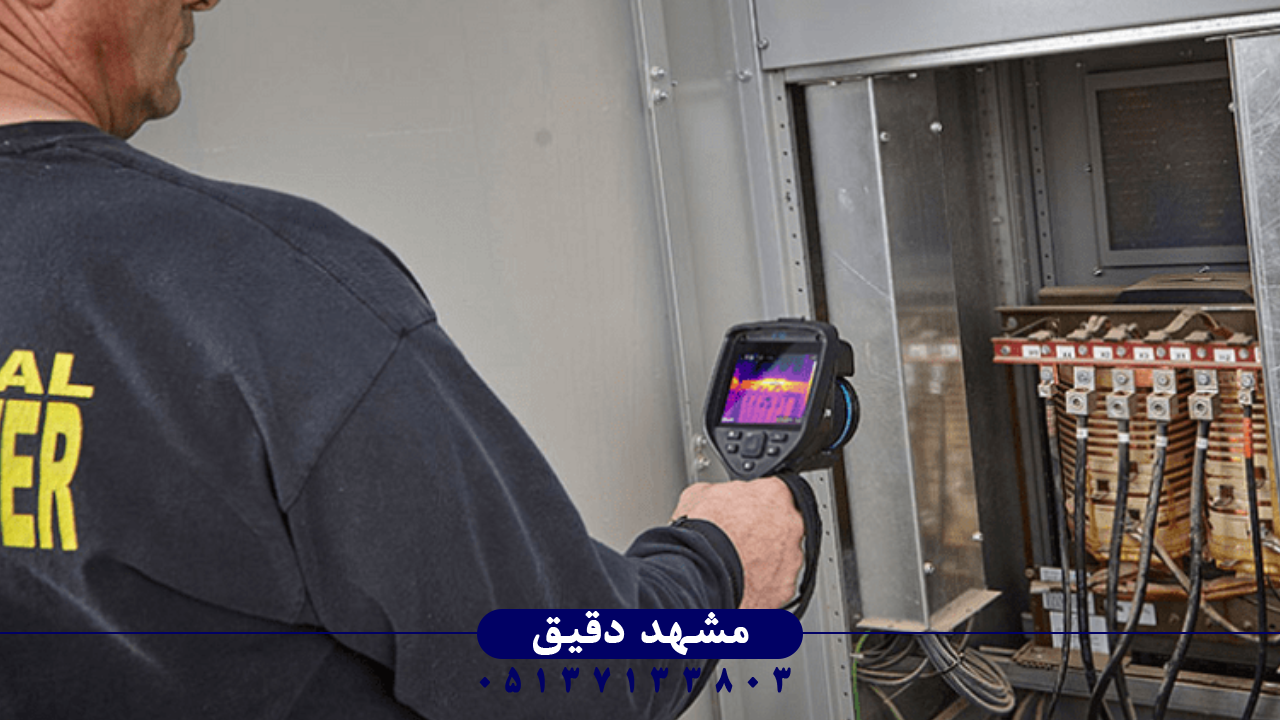

در سیستم‌های برق قدرت، تصویربرداری حرارتی یکی از مهم‌ترین ابزارها برای پایش سلامت تجهیزات محسوب می‌شود. عیوبی مانند اتصالات سست، بار بیش‌ازحد، و گرم‌شدن غیرطبیعی تابلو برق‌ها معمولاً پیش از خرابی کامل در قالب افزایش دمای موضعی ظاهر می‌شوند. دوربین حرارتی این تغییر را ثبت کرده و هشدار لازم را قبل از وقوع حادثه صادر می‌کند.

در خطوط انتقال انرژی، بررسی دمای مفصل‌های کابل، ترانسفورماتورها و مقره‌ها با استفاده از تصویر حرارتی مانع از خاموشی ناگهانی شبکه می‌شود. مهندسان تعمیرات می‌دانند که یک اتصال گرم ممکن است منجر به آتش‌سوزی یا از کار افتادن کل مدار شود.

مدل‌های خاص FLIR مانند E76 با سنسور ردیابی خودکار هدف (Auto Focus Target Detection) قادر به تفکیک عیوب در فاصله‌های طولانی هستند. دقت بالا، وضوح ۳۲۰×۲۴۰ پیکسل حرارتی و قابلیت بزرگ‌نمایی دیجیتالی سه‌مرحله‌ای موجب شده این مدل در شرکت‌های برق منطقه‌ای و صنایع نفتی به عنوان مرجع تصویربرداری حرارتی استاندارد شناخته شود.

نقش در صنایع نفت و پتروشیمی

نشت حرارتی در خطوط لوله، نشتی گاز و خرابی عایق‌ها از مشکلات اصلی صنایع پتروشیمی است. تصویربرداری حرارتی، امکان تشخیص سریع این مناطق را بدون توقف فرآیند تولید فراهم می‌سازد. در کارخانه‌هایی که دمای عملیاتی خطوط بالای ۳۰۰°C است، تفاوت چند درجه‌ای می‌تواند نشانه خرابی جدی باشد.

دوربین‌های حرارتی با قابلیت مشاهده از فاصله دور (Long Range IR) امکان بازرسی ایمن از تجهیزات داغ یا فشار بالا را فراهم می‌کنند. در این حالت، مهندس NDT با گرفتن تصویر حرارتی از لوله‌ها، میزان اتلاف انرژی یا تمرکز گرما را در سطح داخلی تخمین می‌زند.

استفاده از نرم‌افزار تحلیلی FLIR Tools Plus برای رسم گراف‌های حرارتی، امکان تشخیص دقیق نشتی یا خوردگی در اتصالات را فراهم می‌کند. این داده‌ها سپس برای تصمیم‌گیری در نگهداری پیش‌بینی‌کننده (Predictive Maintenance) استفاده می‌شوند، که کاهش توقف تولید و ارتقای ایمنی را به همراه دارد.

تشخیص عیوب مکانیکی و ارتعاشی

قطعات مکانیکی نظیر یاتاقان‌ها، گیربکس‌ها و پمپ‌ها هنگام بروز خرابی، معمولاً افزایش دمای غیرعادی نشان می‌دهند. تصویربرداری حرارتی روشی است که بدون نیاز به تماس فیزیکی می‌تواند این گرمایش موضعی را آشکار سازد.

تحلیل توزیع دما بر اساس مختصات تصویر حرارتی به مهندس کمک می‌کند محل اصطکاک یا ناهماهنگی را تشخیص دهد. مثلاً در گیربکس‌هایی که روغن‌رسانی نامناسب دارند، دمای دنده‌ها افزایش یافته و در تصویر به رنگ‌های قرمز یا سفید دیده می‌شوند.

در صنایع نظامی و خودروسازی، ترکیب تصویربرداری حرارتی با سنجش ارتعاش (Vibration Analysis) یک راه‌حل جامع برای تشخیص عیوب پیچیده فراهم کرده است. این تلفیق داده‌ها دیدگاه چندبعدی از وضعیت ماشین را ارائه می‌دهد و موجب کاهش هزینه تعمیرات اضطراری می‌شود.

هوشمندسازی و تحلیل دیجیتال تصاویر

پیشرفت نرم‌افزارهای پردازش تصویر، کاربرد تصویربرداری حرارتی را از یک روش ساده تشخیص دما به ابزار هوشمند تحلیل داده تبدیل کرده است. در سیستم‌های جدید، الگوریتم‌های هوش مصنوعی (AI) قادرند الگوهای گرمایی خاص را شناسایی و هشدار خودکار بدهند.

در مدل‌های جدید FLIR، از فناوری Image Fusion برای ترکیب تصویر حرارتی و مرئی استفاده می‌شود که خوانایی نقشه دما را به‌صورت چشمگیر افزایش می‌دهد. همچنین، قابلیت اتصال بی‌سیم Wi-Fi و انتقال بلادرنگ داده‌ها به مرکز مانیتورینگ باعث تبدیل این دستگاه‌ها به بخشی از شبکه اینترنت اشیاء صنعتی (IIoT) شده است.

این تحول دیجیتالی موجب شده تصویربرداری حرارتی تنها ابزاری برای مشاهده دما نباشد، بلکه نقش مهمی در برنامه‌ریزی تعمیرات و کنترل کیفیت داشته باشد.

محدودیت‌های فنی و تصحیح خطا

با وجود مزایای زیاد، باید محدودیت‌های تصویربرداری حرارتی را در نظر گرفت. دقت اندازه‌گیری به شدت وابسته به پارامتر گسیلندگی سطح است که در مواد مختلف تفاوت دارد. مثلاً سطوح براق مانند آلومینیوم تابش حرارتی را کمتر نشان می‌دهند و ممکن است دما کمتر از مقدار واقعی ثبت شود.

همچنین، شرایط محیطی نظیر رطوبت، گردوغبار و جریان هوا می‌تواند بر دقت آزمایش تأثیر بگذارد. آموزش اپراتور در تنظیم پارامترهای تصحیح گسیلندگی، زاویه دید و فاصله از هدف ضروری است. در سیستم‌های پیشرفته فلیر، الگوریتم خودکار Calibration Correction تا ۹۵٪ خطاهای ناشی از انعکاس سطحی را حذف می‌کند.

تفسیر صحیح نقشه حرارتی نیازمند دانش ترمودینامیک و تجربیات مکرر است؛ زیرا هر ناهنجاری حرارتی لزوماً به معنای خرابی نیست و ممکن است ناشی از وضعیت عملیاتی قطعه باشد.

مقایسه تصویربرداری حرارتی با روش‌های NDT

در بین روش‌های آزمون غیرمخرب (NDT) مانند التراسونیک، جریان گردابی و رادیوگرافی، تصویربرداری حرارتی جایگاه ویژه‌ای دارد. برتری اصلی آن در سرعت، ایمنی و امکان استفاده در زمان کارکرد تجهیزات است. آزمون‌های دیگر معمولاً نیازمند توقف فرآیند یا تماس مستقیم هستند، اما تصویربرداری حرارتی در شرایط واقعی عملیاتی انجام می‌شود.

از سوی دیگر، عمق نفوذ حرارت محدود به سطح جسم است و برای تشخیص عیوب عمیق کارایی پایین‌تری دارد. بنابراین در پروژه‌های مهندسی، ترکیب تصویربرداری حرارتی و اولتراسونیک بهترین راه‌حل برای ارزیابی کامل است.

با توجه به حساسیت بالا و تنوع کاربرد، تجهیزات فلیر نظیر دوربین حرارتی فلیر مدل FLIR E76 به عنوان مرجع صنعتی در میان روش‌های NDT شناخته می‌شوند و امکان ذخیره‌سازی و تحلیل بلندمدت داده‌ها را برای پایش دوره‌ای فراهم می‌سازند.

کاربرد در نگهداری پیشگیرانه و هوشمند

در صنایع مدرن، مفهوم نگهداری پیشگیرانه (Preventive Maintenance) به معنای شناسایی زودهنگام علائم خرابی پیش از وقوع است. تصویربرداری حرارتی قلب این رویکرد محسوب می‌شود، زیرا هرگونه افزایش غیرعادی دما نشانه‌ای از خرابی مکانیکی یا الکتریکی است.

داده‌های حاصل از دوربین‌های حرارتی به نرم‌افزارهای هوشمند منتقل شده و پس از تحلیل می‌توانند احکام نگهداری خودکار صادر کنند. این فرایند باعث کاهش توقف تولید، افزایش عمر تجهیزات و بهینه‌سازی مصرف انرژی می‌شود. در صنایع فولاد و سیمان، این شیوه به‌صورت گسترده برای کنترل دمای کوره‌ها و یاتاقان‌های توربین‌ها استفاده می‌شود.

به‌طور کلی، نقش این فناوری در استراتژی‌های هوشمند صنعتی از سال‌های اخیر به شدت اهمیت یافته و یکی از معیارهای اصلی Industry 4.0 محسوب می‌شود.

جمع‌بندی نهایی و افق فناوری آینده

در جمع‌بندی می‌توان گفت تصویربرداری حرارتی ابزاری قدرتمند برای تحلیل فنی، تشخیص سریع و نگهداری پیشگیرانه در صنایع مختلف است. دقت بالای سنسورهای مادون قرمز، سرعت پردازش آنی، و ایمنی بالا باعث شده این فناوری به تجهیز ضروری هر واحد مهندسی تبدیل شود.

در آینده نزدیک، توسعه حسگرهای کوانتومی و الگوریتم‌های یادگیری ماشین دقت تشخیص را تا سطح سلول‌های میکروسکوپی افزایش می‌دهد. همکاری شرکت‌های پیشرو چون FLIR در توسعه شبکه‌های تحلیل ابری تصاویر حرارتی نشانگر ورود این فناوری به عصر داده‌های هوشمند است.

شرکت مشهد دقیق با ارائه آموزش‌های حرفه‌ای و تأمین تجهیزات تخصصی از برند فلیر، به‌ویژه دوربین حرارتی فلیر مدل FLIR E76، نقش کلیدی در ارتقای کیفیت پایش حرارتی در صنایع کشور دارد و مسیر نوسازی فنی و افزایش ایمنی صنعتی را هموار می‌سازد.
