تفاوت رکوردر توان و آنالایزر انرژی
تمایز بنیادین در قابلیتهای اندازهگیری
تمایز میان یک رکوردر توان (Power Recorder) و یک آنالایزر انرژی (Energy Analyzer)، فراتر از یک تفاوت در نامگذاری است و ریشه در فلسفه طراحی، عمق تحلیل و نوع کاربرد مورد نظر هر دستگاه دارد. رکوردر توان عمدتاً برای ثبت طولانیمدت پارامترهای توان در یک بازه زمانی وسیع (روزها، هفتهها یا ماهها) طراحی شده است و تمرکز اصلی آن بر روی ثبت مستمر دادههای کلی مانند مصرف انرژی تجمیعی (کیلووات ساعت)، حداکثر تقاضای توان (Peak Demand) و رصد کلی روند مصرف است. این ابزارها اغلب دارای حافظههای داخلی با ظرفیت بالا و نرخ نمونهبرداری پایینی هستند که برای ثبت مقادیر متوسط (Average) یا RMS در فواصل زمانی ۱۰ دقیقهای یا ساعتی بهینه شدهاند. در مقابل، آنالایزر انرژی (که غالباً به عنوان یک پاور کوالیتی آنالایزر پیشرفته نیز شناخته میشود)، ابزاری است که برای تشخیص عمیق و لحظهای رخدادهای کیفی توان (Power Quality Events) طراحی گردیده است. این دستگاهها دارای نرخ نمونهبرداری بسیار بالایی هستند، قادر به ثبت دقیق شکل موجها (Waveforms)، اندازهگیری دقیق هارمونیکها تا مرتبه بالا، ثبت رخدادهای گذرا (Transients) و تحلیل دقیق کیفیت توان بر اساس استانداردهای بینالمللی مانند IEEE 519 یا IEC 61000-4-30 میباشند. به عبارت دیگر، اگر رکوردر مانند یک دفتر کل مالی برای ثبت میزان بدهی (انرژی مصرفی) عمل میکند، آنالایزر مانند یک واحد تحقیقات جنایی است که به دنبال منشأ نوسانات و اعوجاجات لحظهای در شبکه میگردد. درک این تفاوت بنیادی، انتخاب صحیح تجهیزات برای پروژههای ممیزی انرژی در مقابل پروژههای عیبیابی کیفیت توان را برای مهندسین تسهیل مینماید.
عملکرد رکوردرها در ثبت انرژی تجمیعی
عملکرد اصلی یک رکوردر انرژی، نظارت بر مقادیر تجمیعی مصرف انرژی در بارهای صنعتی و تجاری است که مستقیماً با فاکتورهای اقتصادی و تعرفههای شبکه برق گره خورده است. این تجهیزات به طور مداوم پارامترهای اصلی مانند توان اکتیو (PP در کیلووات)، توان راکتیو (QQ در کیوار) و توان ظاهری (SS در کیلوولتآمپر) را در هر فاز اندازهگیری کرده و این مقادیر را در یک بازه زمانی از پیش تعیین شده (مثلاً ۱۵ دقیقه طبق استاندارد مصرف انرژی) میانگینگیری میکنند تا مقدار کیلووات ساعت (kWh) یا کیلووار ساعت (kVARh) را محاسبه نمایند. مزیت اصلی این دستگاهها، توانایی آنها در حفظ دادهها برای مدت زمان طولانی، گاهی تا چند سال، بدون نیاز به مداخله یا تخلیه مکرر حافظه است. این امر برای پروژههای طولانیمدت پایش مصرف انرژی، ارزیابی اثربخشی اقدامات صرفهجویی انرژی (مانند نصب درایوهای کنترل دور موتور)، و انجام ممیزیهای انرژی سالانه حیاتی است. همچنین، رکوردرها معمولاً قابلیت ثبت حداکثر توان تقاضا (Peak Demand) را نیز دارا هستند که این پارامتر مستقیماً بر روی بخش جریمه یا دیماند صورتحساب برق تأثیر میگذارد. هنگام استفاده از این دستگاهها، کاربر باید از پیکربندی صحیح نسبتهای ترانسفورماتورهای جریان و ولتاژ اطمینان حاصل کند، زیرا کوچکترین خطایی در این تنظیمات، کل دادههای تجمیعی مصرف را در طول دوره ثبت مخدوش خواهد ساخت. این پایش دقیق، اغلب نیاز به ابزارهایی دارد که بتوانند برای مدت طولانی به صورت مستقل و با مصرف انرژی بسیار پایین کار کنند.
تحلیل کیفیت توان توسط آنالایزرهای پیشرفته

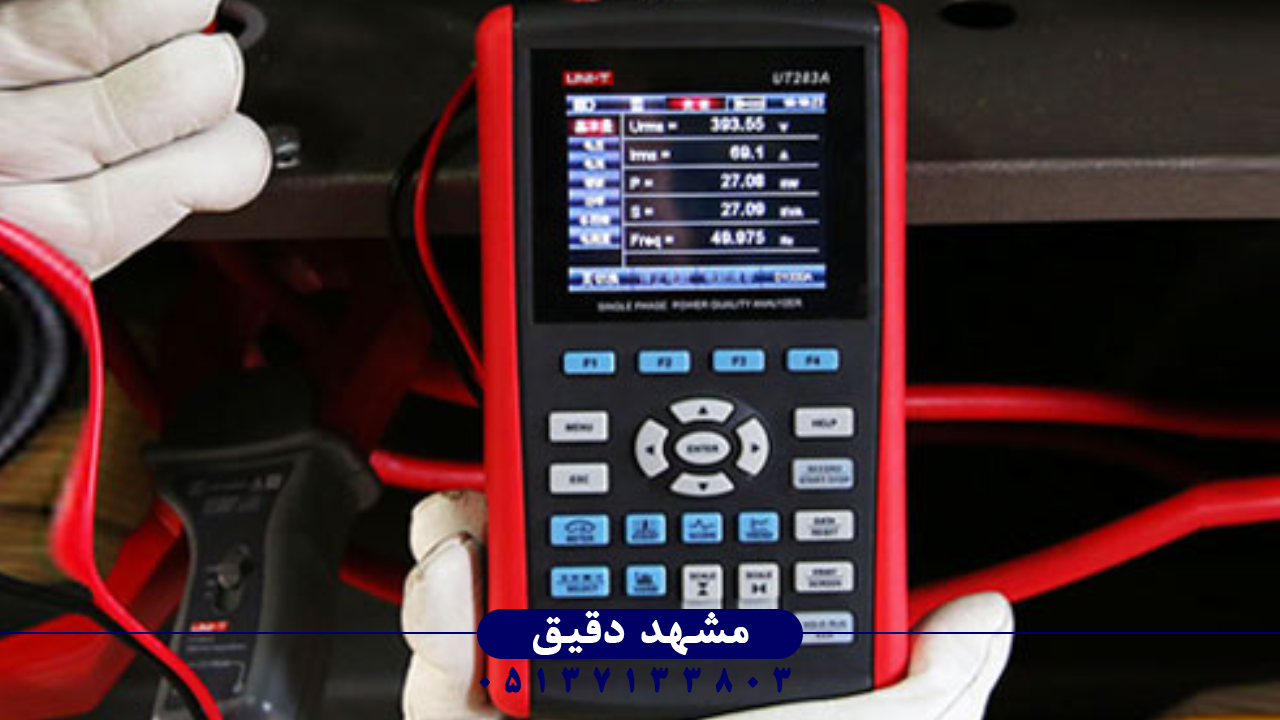

در مقابل، آنالایزرهای انرژی (پاور کوالیتی آنالایزرها) بر روی کیفیت سیگنال تمرکز دارند، نه فقط کمیت انرژی مصرفی. تمرکز اصلی آنها بر روی انطباق با استانداردهای کیفیت توان و شناسایی منابع آلودگی شبکه است. این دستگاهها با نرخ نمونهبرداری بسیار بالا (گاهی تا چندین مگاهرتز) قادر به ثبت دقیقترین پدیدههای الکتریکی هستند. تحلیل هارمونیکی یکی از قابلیتهای کلیدی آنهاست؛ آنالایزر با استفاده از تبدیل فوریه سریع (FFT)، طیف فرکانسی ولتاژ و جریان را تا مرتبه ۵۰ یا حتی ۱۰۰ تجزیه میکند و پارامترهای THD (Total Harmonic Distortion) ولتاژ و جریان را محاسبه مینماید. علاوه بر هارمونیکها، این ابزارها بر روی پدیدههای گذرا (Transients) حساس هستند، مانند نوسانات ولتاژ (Sags و Swells) که ناشی از سوئیچینگ بارهای سنگین یا اتصالیهای جزئی در شبکه هستند. یک آنالایزر پیشرفته، تاریخچه دقیق زمان وقوع، مدت زمان (بر حسب سیکل یا میلیثانیه)، و عمق (درصد افت یا افزایش ولتاژ) این رویدادها را ثبت میکند. این اطلاعات برای عیبیابی مشکلات حساس الکترونیکی در بخشهای IT یا تجهیزات دقیق صنعتی که به تغییرات لحظهای ولتاژ حساس هستند، حیاتی است. برای اطمینان از ثبت دقیق این رویدادهای سریع، کالیبراسیون لحظهای دستگاه و اطمینان از اینکه پروبها بتوانند جریانهای پیک (Inrush Currents) ناشی از راهاندازی خازنها یا موتورها را بدون اشباع شدن ثبت کنند، امری ضروری است.
تفاوت در نرخ نمونهبرداری و عمق داده
تفاوت اساسی و غیرقابل چشمپوشی میان این دو دسته تجهیزات، در پارامتر «نرخ نمونهبرداری» (Sampling Rate) نهفته است. رکوردرهای انرژی معمولاً با نرخ نمونهبرداری پایین (مثلاً ۴ تا ۸ نمونه در هر سیکل برق شبکه، یعنی ۲۰۰ تا ۴۰۰ نمونه بر ثانیه برای شبکه ۵۰ هرتز) کار میکنند، که برای محاسبه مقدار RMS ولتاژ و جریان در بازههای زمانی طولانی کافی است. این نرخ پایین، امکان ذخیرهسازی حجم عظیمی از دادهها را برای ماهها فراهم میآورد. اما آنالایزرهای انرژی، برای ثبت دقیق هارمونیکها و پدیدههای گذرا، به نرخ نمونهبرداری بسیار بالاتری نیاز دارند؛ نرخهای نمونهبرداری آنالایزرها اغلب از ۱۰۰۰۰ نمونه بر سیکل (۵۰۰ کیلوهرتز برای شبکه ۵۰ هرتز) فراتر میرود. این نرخ بالا به آنها اجازه میدهد تا تغییرات ولتاژ را که ممکن است تنها چند میکروثانیه طول بکشند، با دقت ثبت کنند. این امر مستقیماً بر روی قابلیت ثبت رویدادهای ناگهانی مانند پالسهای صاعقه یا سوئیچینگهای بزرگ در تجهیزات نیروگاهی تأثیر میگذارد. برای مهندسانی که نیاز به تحلیل دقیق اعوجاجات ناشی از دستگاههای الکترونیکی مدرن دارند، تنها یک آنالایزر با نرخ نمونهبرداری بالا میتواند جزئیات لازم برای مهندسی معکوس و طراحی فیلترهای مناسب را فراهم آورد، در حالی که رکوردر صرفاً سطح آلودگی کلی را نشان خواهد داد.
کاربردها در ممیزی انرژی در مقابل عیبیابی
تقسیمبندی کاربردی این دو ابزار به طور واضحی بر اساس هدف نهایی اندازهگیری تعریف میشود. زمانی که هدف اصلی، ارزیابی مصرف انرژی کلی یک ساختمان، شناسایی بارهای ثابت و بزرگ، یا تعیین پروفایل مصرف در طول شیفتهای کاری مختلف است، رکوردر انرژی ابزار ایدهآل و مقرونبهصرفهتری خواهد بود. این دستگاهها برای اثبات کارایی اقدامات صرفهجویی انرژی، مانند مقایسه مصرف قبل و بعد از نصب سیستم مدیریت انرژی، بسیار مناسب هستند. در این زمینه، دستگاههایی که برای ثبت پایدار طراحی شدهاند و دارای قابلیتهای مدیریت داده بلندمدت هستند، برتری دارند. به عنوان مثال، برای پایش طولانی مدت مصرف یک خط تولید در یک ماه کامل، نیاز به رکوردر است. اما زمانی که با مشکلاتی نظیر گرم شدن غیرعادی ترانسفورماتورها، عملکرد نادرست سنسورهای حساس، یا خاموشیهای مکرر و نامنظم مواجه هستیم، نیاز به آنالایزر کیفیت توان مطرح میشود. آنالایزر برای یافتن منشأ نویز، اندازهگیری درصد تزریق هارمونیکهای جریان توسط درایوهای فرکانس متغیر (VFDs)، و تأیید انطباق سیستم با استانداردهای شبکه الزامی است. این دوگانگی کاربردی نشان میدهد که این تجهیزات مکمل یکدیگر هستند نه جایگزین هم.
ساختار داده و الگوریتمهای پردازش داخلی
الگوریتمهای پردازش داخلی در رکوردرها و آنالایزرها نیز بازتابی از تفاوت در نرخ نمونهبرداری آنهاست. در رکوردرها، پردازش اولیه بر روی محاسبه سریع مقدار RMS در هر بازه زمانی متمرکز است. این فرآیند معمولاً شامل اعمال یک پنجره زمانی ساده (مانند پنجره همینگ یا هان) بر روی شکل موجهای نمونهبرداری شده برای کاهش اثرات نشت طیفی (Spectral Leakage) و سپس محاسبه میانگینگیری از مقادیر RMS به دست آمده است. این رویکرد برای حفظ فضای ذخیرهسازی بهینه است. در مقابل، آنالایزرها از الگوریتمهای پیچیدهتری مانند تبدیل فوریه سریع (FFT) در هر سیکل یا حتی بخشی از سیکل برای استخراج دقیق دامنه و فاز هر مؤلفه هارمونیکی استفاده میکنند. همچنین، آنالایزرها الگوریتمهای اختصاصی برای تشخیص آستانههای رویدادهای گذرا (مانند تشخیص شکل موجهای دندانارهای یا موجهای نامتقارن) دارند که نیازمند مقایسه لحظهای دادههای نمونهبرداری شده با الگوهای از پیش تعریف شده است. این سطح از پردازش بلادرنگ، نیازمند قدرت محاسباتی بسیار بیشتری در بخش سختافزاری و نرمافزاری دستگاه است که مستقیماً بر قیمت و پیچیدگی استفاده از آنالایزر تأثیر میگذارد.
الزامات استانداردسازی و گزارشدهی مطابق IEC
هنگامی که صحبت از تجهیزات اندازهگیری میشود، انطباق با استانداردهای بینالمللی نه تنها یک مزیت، بلکه یک الزام عملیاتی است، به ویژه در پروژههای سطح بالا. استاندارد IEC 61000-4-30، که چهار ویرایش اصلی دارد، مهمترین مرجع برای اندازهگیریهای کیفیت توان است و کلاسهای دقت مختلفی (کلاس A برای دقیقترین اندازهگیریها، کلاس B و C) را تعریف میکند. آنالایزرهای انرژی پیشرفته معمولاً برای دستیابی به دقت کلاس A برای پارامترهای بحرانی مانند ولتاژ، جریان و فرکانس طراحی میشوند. این بدان معناست که دستگاه باید تمام اندازهگیریهای RMS، THD و پایداری فرکانس خود را در چارچوب دقیق این استاندارد انجام دهد. رکوردرهای انرژی، به دلیل تمرکز کمتر بر پدیدههای گذرا، ممکن است تنها برای کلاسهای پایینتر استاندارد یا برای اهداف کلی مصرف انرژی مجاز باشند و در ممیزیهای حساس کیفیت توان پذیرفته نشوند. برای مثال، تعریف دقیق زاویه فاز برای اندازهگیری توان راکتیو، نیازمند رعایت دقیق الزامات همفازسازی در این استاندارد است. یک کارشناس فنی با تجربه در هنگام استفاده از ابزارهای اندازهگیری، همواره به دنبال گواهی انطباق با کلاس A در استانداردهای مرتبط با کیفیت توان است تا اطمینان حاصل کند که گزارش نهایی او در مراجع قانونی یا مدیریتی مورد تأیید قرار میگیرد.
ثبت دادههای رویداد (Event Logging) در ابزارهای مختلف
قابلیت ثبت رویدادها (Event Logging) یکی از نقاط تلاقی مهم این دو دستگاه است، اما در نحوه عملکرد و عمق ثبت تفاوت چشمگیری وجود دارد. رکوردرهای انرژی معمولاً رویدادها را بر اساس تغییرات آستانهای ساده ثبت میکنند؛ مثلاً اگر توان مصرفی برای بیش از ۵ دقیقه بیش از ۲۰ درصد کاهش یابد، یک رویداد ثبت میشود و دستگاه ممکن است یک مقدار میانگین RMS از ولتاژ و جریان را در آن لحظه ذخیره کند. این نوع ثبت برای ردیابی قطع و وصلهای برنامهریزی شده یا بارهای متغیر عادی کافی است. در مقابل، آنالایزرهای انرژی با دقت بالا، قابلیت ثبت «لحظهای» (Instantaneous Capture) را دارند. هنگامی که یک رخداد گذرا مانند افت ولتاژ (Sag) رخ میدهد، آنالایزر نه تنها وقوع آن را ثبت میکند، بلکه شکل موج ولتاژ و جریان را دقیقاً در لحظه وقوع، با نرخ نمونهبرداری بالا، ذخیره میکند و این دادههای خام شکل موج را برای تحلیلهای بعدی نگهداری مینماید. این ویژگی برای عیبیابی مشکلات مربوط به ناپایداریهای الکتریکی (مانند آنچه در مدارهای کنترل حساس رخ میدهد) حیاتی است. برای دستیابی به بالاترین سطح از اطلاعات، دستگاههای آنالایزر اغلب دارای قابلیت «Triggering» بسیار پیشرفتهای هستند که بر اساس شیب (Rate of Change) ولتاژ یا جریان تنظیم میشود، نه صرفاً مقادیر مطلق.
پیچیدگیهای نصب و سیمکشی ارتباطی
پیچیدگی نصب فیزیکی این دو نوع تجهیزات نیز متفاوت است و مستقیماً بر روی زمانبندی پروژه اثر میگذارد. رکوردرهای انرژی که عمدتاً برای پایشهای طولانی مدت طراحی شدهاند، اغلب از سنسورهای جریان با قابلیت اتصال آسان (مانند کلمپهای انعطافپذیر یا پروبهای ولتاژ با اتصالات پیچی استاندارد) استفاده میکنند و تمرکز بر روی نصب سریع و امن در محلهای دسترسی عمومیتر تابلو است. اتصال ولتاژ آنها معمولاً شامل سیمکشی مستقیم به شینها یا ترمینالهای اندازهگیری میشود. آنالایزرهای انرژی، به دلیل نیاز به دقت بالاتر در اندازهگیریهای بلادرنگ، ممکن است نیازمند اتصال سنسورهای جریانی باشند که حساسیت بیشتری به نحوه قرارگیری در میدان مغناطیسی دارند، یا از پروبهای ولتاژ بسیار دقیقتری استفاده کنند که کالیبراسیون آنها قبل از نصب باید با دقت بیشتری انجام شود. علاوه بر این، آنالایزرها برای انتقال بلادرنگ دادهها به نرمافزارهای کامپیوتری (به ویژه در حالت Live Data View) به اتصالات ارتباطی پایدار و پرسرعت (مانند Ethernet با پروتکلهای سریع) متکی هستند، در حالی که رکوردرها معمولاً فقط برای تخلیه دادهها در پایان دوره اندازهگیری به کامپیوتر متصل میشوند.
یکپارچهسازی با سیستمهای مدیریت انرژی (EMS)
در محیطهای صنعتی مدرن، یکپارچهسازی دادههای اندازهگیری با سیستمهای مدیریت انرژی (EMS) یا سیستمهای اسکادا (SCADA) از اهمیت حیاتی برخوردار است. در این زمینه، تفاوتها در پروتکلهای ارتباطی و ساختار دادهها مشهود است. رکوردرهای انرژی معمولاً از پروتکلهای رایجتر مانند Modbus RTU یا TCP/IP استفاده میکنند و دادههایی که منتقل میکنند عمدتاً مقادیر تجمیعی (kWh، حداکثر تقاضا) و مقادیر RMS لحظهای هستند. این دادهها به راحتی در داشبوردهای مدیریتی برای نظارت بر هزینههای انرژی قابل نمایش هستند. در مقابل، آنالایزرهای پیشرفته کیفیت توان، علاوه بر پروتکلهای استاندارد، اغلب از پروتکلهای پیچیدهتری مانند IEC 61850 یا امکان ارسال دادههای FFT و شکل موجهای رویداد از طریق FTP یا ایمیلهای خودکار استفاده میکنند. این قابلیتها به مهندسان کیفیت توان اجازه میدهند تا به محض وقوع یک نوسان ولتاژ، بدون نیاز به مراجعه فیزیکی به دستگاه، هشدارهای دقیقی را در سیستم کنترل مرکزی خود دریافت کنند. این سطح از یکپارچهسازی بلادرنگ، یک ویژگی ممتاز در آنالایزرهای تخصصی به شمار میرود که برای حفظ پایداری شبکههای حساس الزامی است.
نقش پایش بلندمدت و قابلیتهای ذخیرهسازی
یکی از مهمترین عوامل تفکیک، ظرفیت و استراتژی ذخیرهسازی دادهها است. رکوردرهای انرژی برای “پایش بلندمدت” طراحی شدهاند و ممکن است دارای حافظههای داخلی گیگابایتی یا حتی پشتیبانی از کارتهای حافظه بزرگ باشند تا بتوانند دادههای تجمیعی ۱۵ دقیقهای را برای سالها نگهداری کنند. این امر امکان انجام مطالعات روند مصرف (Trend Analysis) را در مقیاس سالانه فراهم میسازد. برای مثال، تحلیل اینکه چگونه رشد تولید در تابستان بر اوج تقاضای توان تأثیر میگذارد. در مقابل، آنالایزرهای انرژی، با توجه به نرخ نمونهبرداری بسیار بالای خود، حجم عظیمی از دادههای خام (شکل موجها) تولید میکنند. به همین دلیل، حافظه داخلی آنها معمولاً برای ذخیره تعداد محدودی از رویدادهای کیفیت توان (مثلاً چند صد رویداد) کافی است. اگر یک آنالایزر در محیطی با نوسانات بسیار زیاد نصب شود، حافظه آن به سرعت پر شده و شروع به بازنویسی قدیمیترین دادهها میکند، مگر اینکه تنظیمات پیشرفتهای برای مدیریت حافظه (مانند حذف رخدادهای کماهمیت یا فشردهسازی) اعمال شود. این تفاوت در استراتژی داده، به طور مستقیم با هدف اصلی استفاده از دستگاه مرتبط است؛ یکی برای ثبت تاریخچه انرژی، و دیگری برای مستندسازی حوادث کیفی.
نتیجهگیری نهایی و انتخاب ابزار مناسب

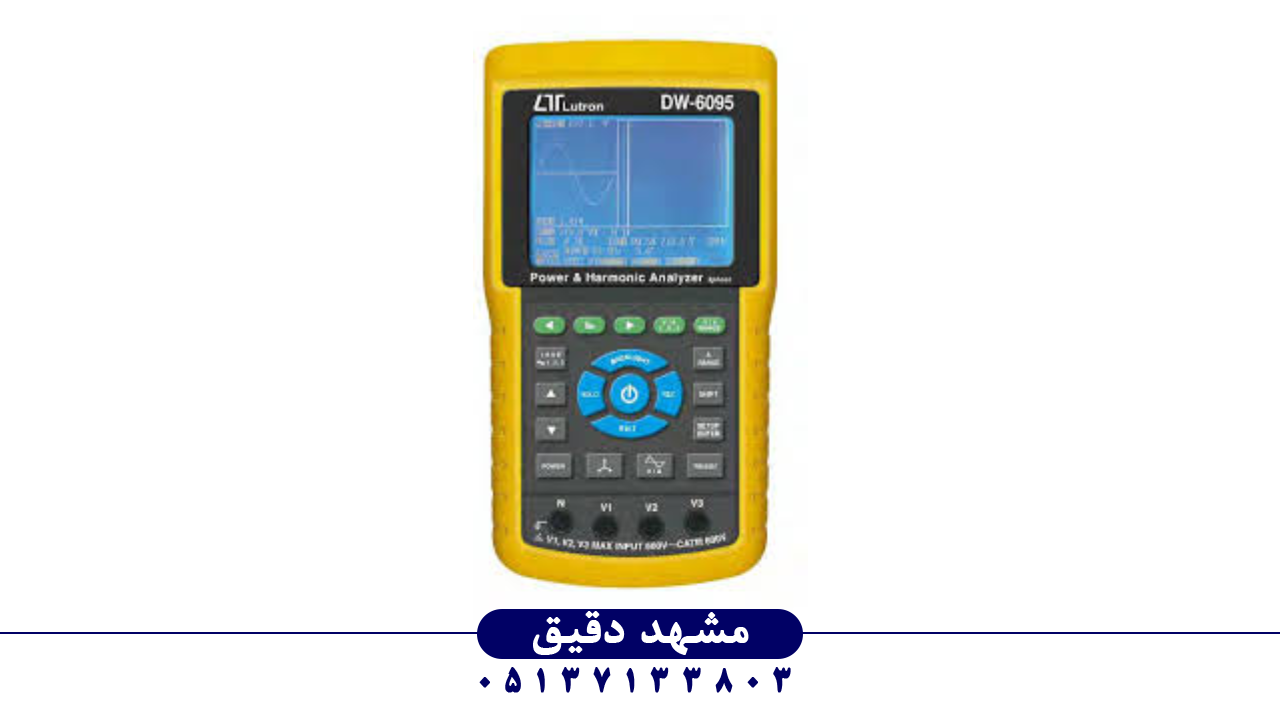

در نهایت، انتخاب میان رکوردر توان و آنالایزر انرژی کاملاً تابعی از نیاز خاص پروژه و سطح جزئیات مورد نظر مهندس است. اگر هدف اصلی، بهینهسازی هزینههای انرژی، نظارت بر انطباق با قراردادهای خرید و فروش برق، یا ممیزی کلی مصرف در یک دوره طولانی باشد، یک رکوردر انرژی کارآمد و مقرونبهصرفه خواهد بود. برای این منظور، دستگاههایی که با طراحی پایدار، حافظه حجیم و قابلیتهای گزارشدهی ساده مصرف طراحی شدهاند، مانند رکوردر انرژی لوترون مدل LUTRON DW-6095، انتخاب بهینهای محسوب میشوند، زیرا این مدلها به طور خاص برای کارکرد مداوم در طولانیمدت با کمترین نیاز به دخالت کاربر ساخته شدهاند. اما اگر چالش اصلی شامل عیبیابی نویز، اعوجاج هارمونیکی مخرب، پدیدههای ولتاژ لحظهای و نیاز به ارائه گزارشهای دقیق فنی بر اساس استاندارد IEC 61000-4-30 کلاس A باشد، سرمایهگذاری بر روی یک آنالایزر انرژی پیشرفته، که توانایی ثبت شکل موجها و تحلیل FFT در زمان واقعی را دارد، امری اجتنابناپذیر است. درک صحیح از این مرز بین “اندازهگیری کمیت” و “تحلیل کیفیت” نیروی محرکه اصلی در انتخاب تجهیزات اندازهگیری دقیق در صنعت برق و الکترونیک قدرت است.
