ضرورت دقت اندازهگیری در پروژههای عمرانی
در مهندسی عمران و شاخههای وابسته به سازه، مقولهی اندازهگیری دقیق فاصلهها نهتنها یک الزام فنی بلکه اساس تصمیمگیری، طراحی و کنترل کیفیت در سراسر چرخهی عمر پروژه است. هر انحراف میلیمتری در خوانش فاصلهها میتواند به بروز خطاهای تجمعی در نقشهبرداری، تنظیم ترازها، کنترل ابعاد فونداسیون و نصب سازههای فلزی منجر شود. همین مسئله باعث شد ابزارهای سنتی مانند متر نواری فولادی جای خود را به ابزارهایی با فناوریهای پیشرفته نظیر متر لیزری بدهند. متر لیزری در پروژههای عمرانی با بهرهگیری از تکنیک اندازهگیری زمان پرواز (Time of Flight) یا اختلاف فاز (Phase Shift) پرتو نور، فواصل را با دقت زیر میلیمتری و در بازههای دهها متر ثبت میکند. علاوه بر سرعت و دقت بالا، مزیت مهم دیگر متر لیزری در شرایط سخت محیطی نظیر ارتفاع، گردوغبار یا وجود موانع فیزیکی است که معمولاً ابزارهای سنتی در آن ناکارآمد میشوند. مهندسین کنترل کیفیت، سرپرستان کارگاه و مدیران عمرانی اکنون بخش قابل توجهی از کنترلهای روزانهی خود را با این ابزار انجام میدهند. در همین راستا، برند یونیتی (UNI‑T) بهعنوان یکی از تولیدکنندگان معتبر در حوزه تجهیزات اندازهگیری، سری مترهای لیزری خود را به گونهای طراحی کرده که با نیازهای صنعتی ایران نیز تطبیقپذیر باشد. نمونهای از ابزار بسیار حرفهای در این زمینه **متر لیزری یونیتی مدل UNI‑T LM70A);است که در ادامهی مقاله بهصورت فنی و تحلیلی ویژگیهای آن و نحوهی استفادهاش در ارزیابی فواصل عمرانی مورد واکاوی قرار خواهد گرفت.
فناوری سنجش فواصل با لیزر پیشرفته
عملکرد متر لیزری بر مبنای ارسال و دریافت پرتوهای نوری در محدودهی طول موج نزدیک به مادون قرمز (Infrared Laser) است. این پرتو با زاویهی بسیار کوچک به سطح هدف برخورد کرده و بازتاب آن توسط گیرندهی نوری دستگاه دریافت میشود. واحد پردازشگر داخلی با اندازهگیری زمان رفتوبرگشت سیگنال، فاصله را محاسبه میکند. در مدلهایی که از فناوری Phase‑Shift بهره میبرند، اختلاف فاز بین موج ارسالی و دریافتی بهصورت مستقیم بر فاصله نگاشت میشود. مهمترین برتری متر لیزری نسبت به ابزار مکانیکی این است که هیچ تماس فیزیکی با سطح ایجاد نمیشود؛ درنتیجه احتمال خطای ناشی از انحراف خط دید یا کشش نوار حذف میگردد. این ویژگی در پروژههای ساختمانی که اغلب با نقاط دستنیافتنی یا ارتفاع زیاد روبهرو هستند اهمیت مضاعف دارد. مترهای لیزری جدید با داشتن حسگر ژیروسکوپی داخلی و سیستم اندازهگیری زاویه، قادر به محاسبهی ارتفاع با روش غیرمستقیم (Pythagorean Mode) نیز هستند که بهویژه در محوطهسازی و کارهای نما کاربرد بالایی دارد. همچنین قابلیت ارتباط با بلوتوث و ارسال دادهها به نرمافزارهای تحلیلی مانند AutoCAD و Revit به مهندسین امکان میدهد نتایج اندازهگیری را در مدل سهبعدی ساختار وارد کنند.

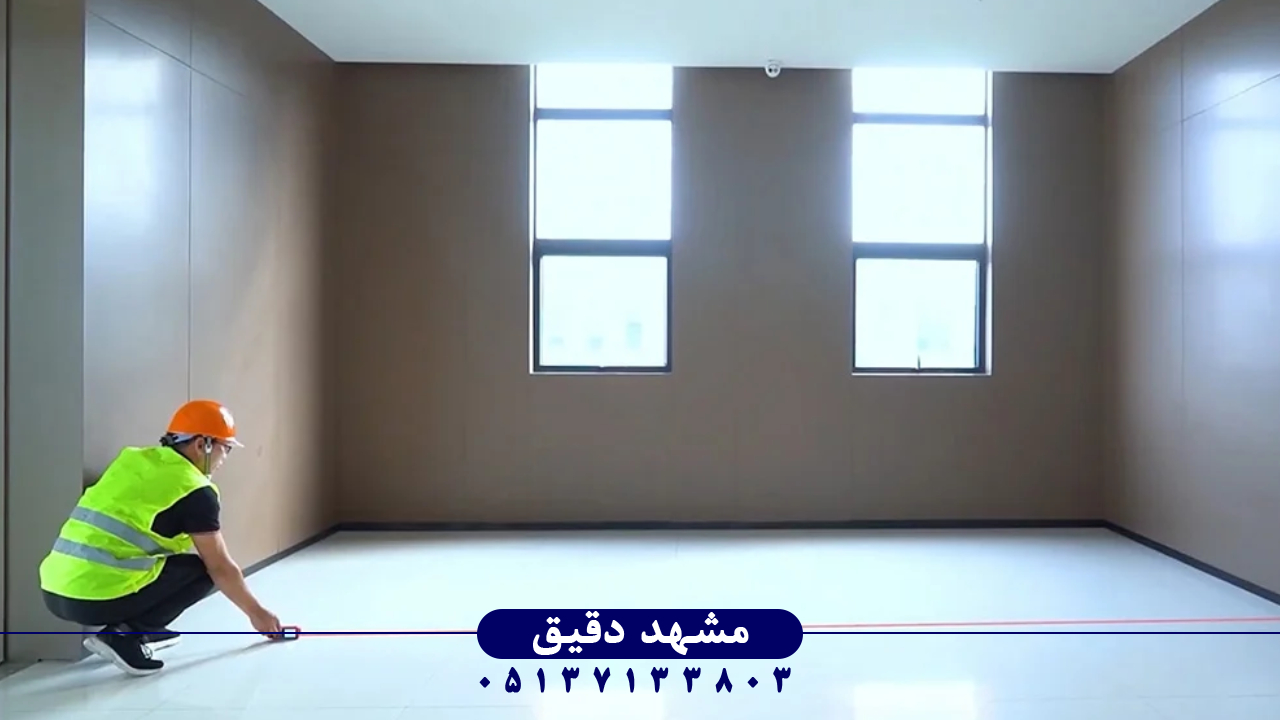

کاربرد متر لیزری در نقشهبرداری عمرانی
در نقشهبرداریهای ساختمانی، متر لیزری نقش مکملی در کنار تئودولیتها و گیرندههای GNSS ایفا میکند. دقت میلیمتری مترهای لیزری در فواصل کوتاه (زیر ۷۰ متر) موجب میشود هنگام تهیه پلانهای داخلی، کنترل انحراف ستونها یا بررسی تراز کف سالنها، نیازی به استفاده از ابزار سنگین نباشد. در بسیاری از پروژههای ساخت سوله و اسکلت فلزی، از مترهای لیزری برای کنترل فاصله بین مهارهای جانبی، بررسی تطبیق پانلهای سقفی و کنترل زوایا استفاده میشود. سرعت بالا در قرائت فاصله، همچنین کاهش خطاهای انسانی را به دنبال دارد؛ زیرا کاربر تنها با فشردن یک کلید به نتیجه نهایی دست مییابد. قابلیت ذخیرهی چندصد قرائت پیاپی در حافظهی داخلی، اجرای عملیات تحلیلی مانند میانگینگیری و تفاضل فاصله را تسهیل میکند. با بهکارگیری نرمافزار موبایلی اختصاصی برند UNI‑T، اطلاعات میدانی مستقیماً به رایانه منتقل و در گزارشهای مهندسی گنجانده میشود.
ارزیابی فواصل در سازههای مرتفع
در ساختمانهای مرتفع، اندازهگیری مستقیم فواصل بهسبب محدودیت دسترسی، خطر سقوط یا خطای بصری امکانپذیر نیست. متر لیزری در این شرایط قابلیت اندازهگیری غیرمستقیم ارتفاع، عرض یا عمق را بر پایه روابط مثلثاتی فراهم میکند. با در نظر گرفتن دو نقطهی مرجع و اندازهگیری زاویه و فاصلهی قائم، نرمافزار داخلی مقدار ارتفاع را بهطور خودکار محاسبه میکند. در سازههای بتنی نیز جهت کنترل انبساط عمودی قالبها هنگام بتنریزی از متر لیزری برای کنترل تغییر طول لحظهای استفاده میشود. متخصصین عمرانی به کمک چنین قابلیتهایی قادرند رفتار حرارتی و تغییرشکلهای جزئی سازه را نیز بررسی کنند. در پروژههای برجسازی، بهویژه در نصب نمای شیشهای، خطای کمتر از ۱ میلیمتر حیاتی است؛ لذا استفاده از متر لیزری دقیق به جای تئودولیت در فواصل کوتاه رایج شده است.
تعیین حجم و مساحتهای پروژهای
یکی از کاربردهای کلیدی متر لیزری در ارزیابی فواصل عمرانی، محاسبهی سطح و حجم محوطهها است. مهندسین کنترل پروژه با استفاده از قابلیت Auto Area و Auto Volume متر توانایی دارند تنها با چند اندازهگیری پیدرپی، مساحت کف، دیوار یا حجم یک اتاق را بهصورت خودکار به دست آورند. این روش نهتنها در فاز اجرا بلکه در برآورد مصالح نیز بهشدت پرکاربرد است، زیرا محاسبه سریع حجم بتن، ملات یا رنگ مصرفی دقت تخمین مالی پروژه را بالا میبرد. برخی مترهای لیزری مانند سری LM یونیتی دارای حالت Continuous Measurement هستند که در آن اندازهگیری مداوم برای ردیابی تغییر شکل موقت سطوح انجام میشود. با این روش میتوان نشست زمین یا انحراف دیوار در حین اجرا را در لحظه تشخیص داد.

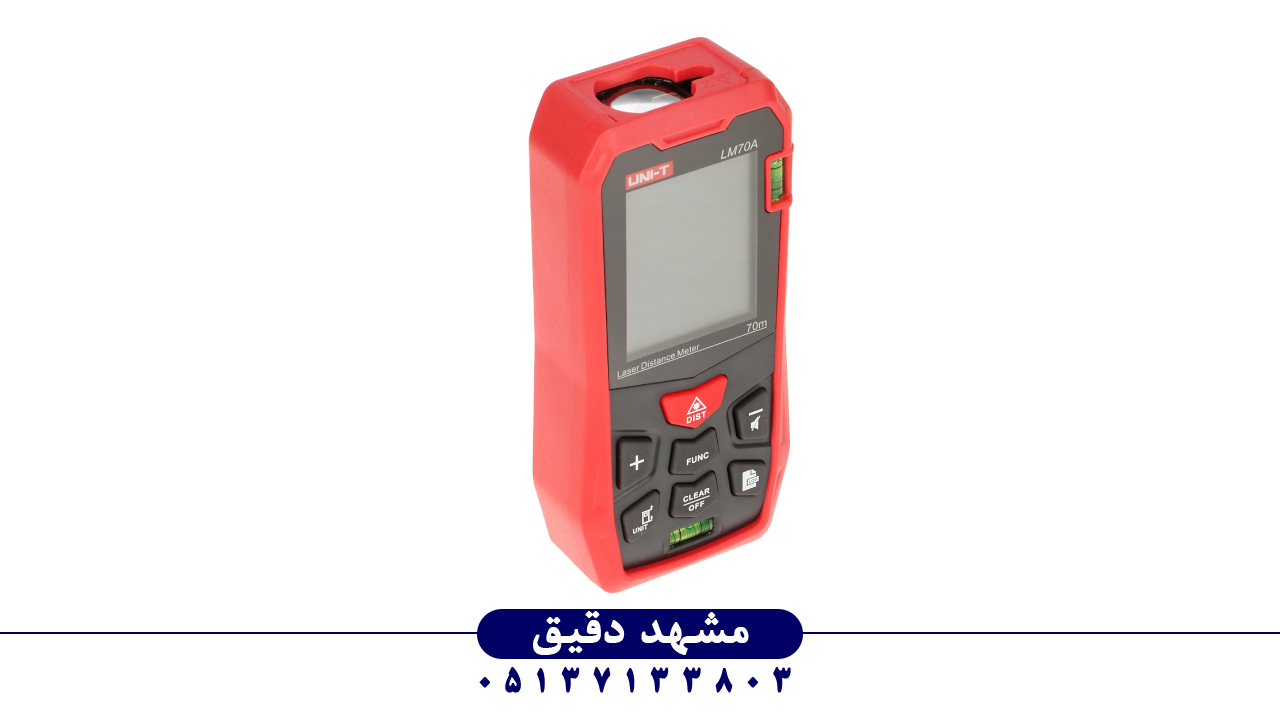

ویژگیهای شاخص مدل UNI‑T LM70A
مدل متر لیزری یونیتی مدل UNI‑T LM70A با برد اندازهگیری مؤثر تا ۷۰ متر، دقت ±۱٫۵ میلیمتر و قابلیت کارکرد در بازه دمایی ۰ تا ۴۰ درجه سانتیگراد طراحی شده است. استفاده از لنز اپتیکی ضدانعکاس AR و پرتو لیزر کلاس II ایمنی کاربر را افزایش میدهد. نشانگر LCD دو خطی با نور پسزمینه قابل تنظیم، خوانایی در محیط روشن و تاریک را تضمین میکند. سیستم محاسبه زاویه درج شده در این مدل امکان نمایش شیب محوری را در درصد یا درجه فراهم میسازد. علاوه بر آن قابلیت حافظه ۹۹ موردی برای ذخیره دادهها و درگاه USB برای انتقال به رایانه به آن افزوده شده است. طراحی ارگونومیک و پوشش رابر محافظ، کاربرد مداوم در محیط میدانی را بهینه میکند. این مدل با استاندارد EN60825 و استاندارد IP54 همخوانی دارد که نشانهی مقاومت در برابر گردوغبار و رطوبت است.
کاربرد متر لیزری در کنترل تولید و انطباق اجرایی
فراتر از اندازهگیری ساده فاصلهها، متر لیزری نقش مهمی در کنترل کیفیت تولید دارد. در کارخانههای سازههای پیشساختهی بتنی یا فولادی، از مترهای لیزری برای تطبیق ابعاد محصولات با نقشههای اجرایی استفاده میشود. شناسایی سریع قطعات خارج از تلورانس به مهندسان کمک میکند قبل از حمل به محل نصب آنها را اصلاح کنند. در پروژههای زیرساختی نیز از متر لیزری برای کنترل فاصله تیرهای بتنی پلها و تطبیق با نقشهی As‑Built بهره گرفته میشود. بهرهوری بالای این ابزار باعث کاهش نیاز به نیروی انسانی، کاهش زمان اندازهگیری و بالا رفتن ایمنی در محل کار میگردد.
استانداردها و قابلیت ردیابی اندازهگیری
تمام اندازهگیریهای لیزری در پروژههای عمرانی باید مطابق با استاندارد ISO 16331‑1 و دستورالعمل کالیبراسیون VDI/VDE 2645 انجام شود. این استانداردها نحوهی تعیین برد مؤثر، تأثیر روشنایی محیط و خطای زاویهای را مشخص میکنند. برند UNI‑T در ساخت LM70A از فناوری Auto‑Calibration استفاده کرده که با هر بار روشن شدن دستگاه، مرجع داخلی را بررسی و خطاهای آفست را تصحیح میکند. با رعایت دورهی بازکالیبراسیون سالانه، تمامی دادههای حاصل از دستگاه قابلیت ردیابی (Traceability) به استانداردهای ملی اندازهگیری را خواهند داشت.
تحلیل خطاها و شرایط محیطی تأثیرگذار
شرایط محیطی مانند تابش مستقیم نور خورشید، باران، گردوغبار و دمای بالا میتواند باعث تضعیف پرتو برگشتی و افزایش خطای اندازهگیری شود. به همین دلیل در پروژههای روباز توصیه میشود از صفحهی بازتابی با ضریب انعکاس ۹۰٪ یا بیشتر استفاده گردد. در پروژههای داخلی با نور یکنواخت، خطای ناشی از دما معمولاً در بازه ±۱ میلیمتر باقی میماند. برای کاهش نویز، برخی مدلهای پیشرفته دارای فیلتر نوری ND میباشند که شدت تابش را کنترل میکند. تحلیل هیدرومتریک محیط (دمای مرجع، فشار هوا، رطوبت) در محاسبات تصحیح ضریب شکست ضروری است.
ادغام متر لیزری در سامانههای هوشمند
در نسل جدید پروژههای عمرانی موسوم به Smart Construction، متر لیزری تنها یک ابزار ساده نیست بلکه مشارکتکننده در سیستمهای هوشمند اندازهگیری است. اتصال Bluetooth و Wi‑Fi امکان اتصال به تبلت و سامانههای BIM را فراهم میکند. مهندس میتواند بهطور زنده دادههای فاصله را در مدل سهبعدی سازه مشاهده کند و انحراف ها را تحلیل نماید. این همگرایی میان تجهیزات اندازهگیری و سامانههای مدیریت اطلاعات، گامی بلند در اتوماتیکسازی نظارت عمرانی بهشمار میآید.
جمعبندی تخصصی و توصیه نهایی
در جمعبندی، میتوان گفت که متر لیزری امروزه به یکی از اصلیترین ابزارهای کنترل فاصله در پروژههای عمرانی تبدیل شده است. مزایایی چون دقت بالا، سرعت قرائت، امنیت کار در ارتفاع و قابلیت انتقال داده، آن را به عضوی کلیدی در جعبهابزار مهندس عمران تبدیل کرده است. مدل پیشرفتهی UNI‑T LM70A با برد ۷۰ متری، کالیبراسیون خودکار و طراحی مقاوم، ترکیبی از فناوری دقیق و کاربرد میدانی است که میتواند دقت و بهرهوری پروژه را بهطور محسوسی افزایش دهد. توصیه میشود در تمامی پروژههای ارزیابی فواصل عمرانی، از این گونه ابزارهای استاندارد استفاده شود تا دادههای اندازهگیری قابل ردیابی، مستند و قابل اتکا باشند.
