مفهوم فنی ذخیرهسازی نقاط در پیمایش
در مفاهیم ناوبری و پیمایش حرفهای، ذخیرهسازی نقاط مسیر ( Waypoints ) در گیرندههای GPS نقش بنیادی در تحلیل حرکت و بازبینی دادههای زمینی دارد. GPSهای Garmin با معماری دادهای پیشرفته، این فرآیند را بر پایه مختصات جغرافیایی و مدل ارتفاع ژئویید انجام میدهند. در سطح مهندسی، هر نقطه ذخیرهشده در سامانه Garmin بهصورت بردار سهبعدی شامل طول، عرض، و ارتفاع ذخیره میشود، که به کاربر اجازه میدهد در نقشهبرداری دقیق، مسیرهای حرکت، مکانیابی تجهیزات یا ردیابی عملیات میدانی را با دقت سانتیمتری مدیریت کند. سختافزارهای Garmin دادهها را در حافظه دائمی EEPROM نگهداری میکنند تا در خاموشی یا تخلیه باتری از بین نرود. فرآیند ذخیره Waypoints در استاندارد NMEA 0183 مبنای ارتباط دستگاههای مختلف با نرمافزارهای GIS است، بهگونهایکه میتوان پس از ذخیره نقاط، آنها را در ArcGIS یا Global Mapper برای تحلیل ژئودیتایی وارد کرد. دانستن راهنمای ذخیرهسازی در GPS های Garmin به ویژه برای مهندسان پیمایش، اهمیت حیاتی دارد؛ زیرا خطا در ثبت نقاط میتواند منجر به اختلاف در طراحی مسیر یا محاسبات توپوگرافی شود.
ساختار حافظه و قالب دادههای GPS
در گیرندههای Garmin، ساختار ذخیرهسازی داده بهصورت Segment شده است. هر نقطه ذخیرهشده در حافظه، یک رکورد شامل مختصات WGS84 ، زمان UTC ، شماره شناسه و نوع نقطه ( مانند Checkpoint، Landmark یا Reference Point ) است. در مدلهای پرتابل مانند GPSMAP و etrex ، دادهها به صورت Table در Format GPX ذخیره میشوند. این ساختار به کاربر میدانی اجازه میدهد تا در صورت نیاز، نقاط ذخیرهشده را ویرایش، تغییر نام یا خروجی بگیرد. حافظه داخلی در مدلهای متوسط، ظرفیت نگهداری حدود هزار Waypoint را دارد. در نمونههای حرفهایتر، رم داخلی تا چند گیگابایت افزایش یافته و امکان ذخیره ردپای حرکت (Track Log) با فواصل تا هر ثانیه را فراهم میکند. این دادهها از طریق پورت USB به رایانه منتقل میشوند و در نرمافزارهایی مانند Garmin BaseCamp بهصورت گرافیکی نمایش مییابند. قالب داده GPX مزیت ویژهای دارد: سازگاری با پروتکلهای مهندسی و سیستمهای نقشهبرداری. برای پایایی حافظه، Garmin در سختافزارهای خود از سیستم Checksum برای تأیید درستی هر رکورد استفاده میکند و در صورت خطا در ثبت، دستگاه بهصورت خودکار قادر به تصحیح داده خواهد بود.
فرآیند عملی ذخیره نقاط در میدان

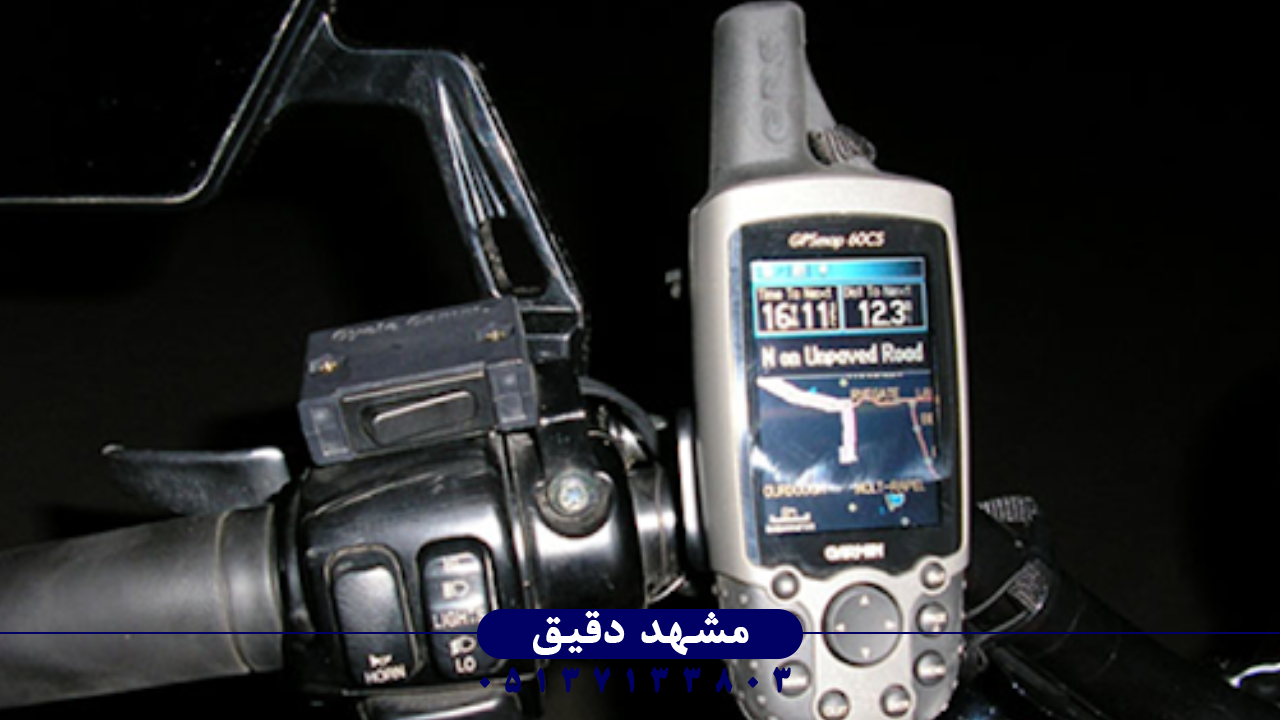

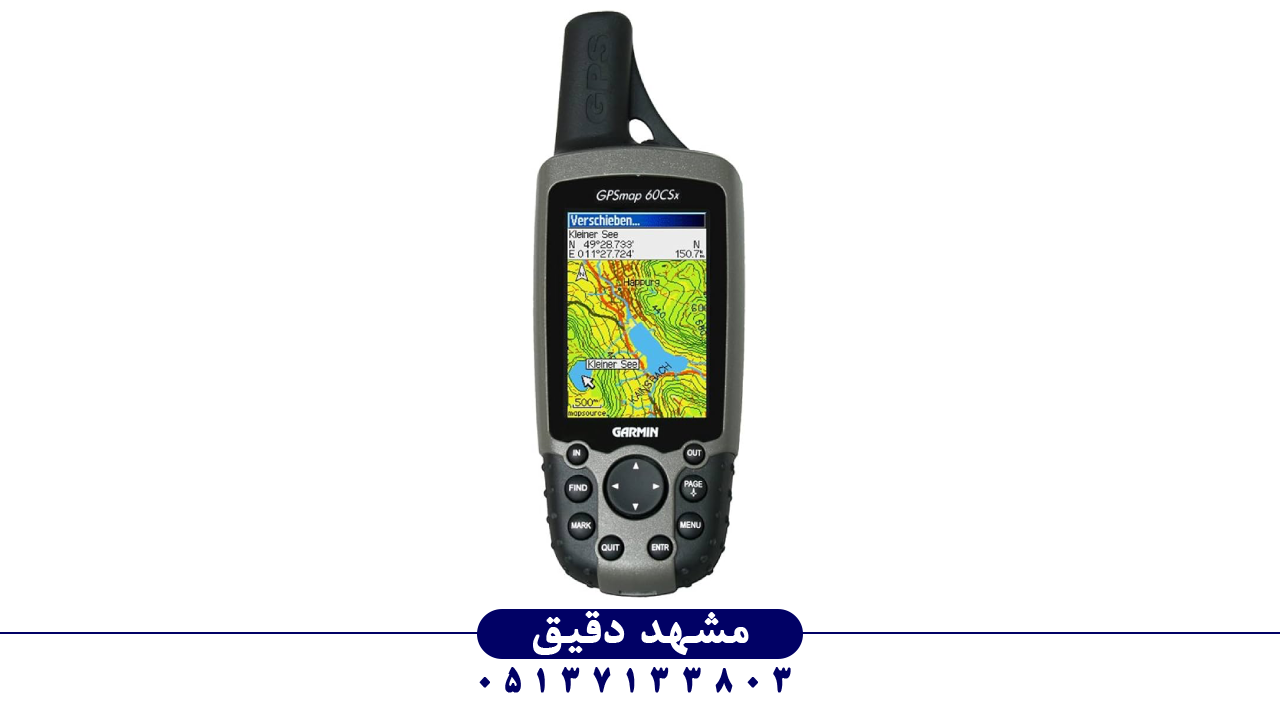

عملیات ذخیرهسازی نقاط در GPSهای Garmin در شرایط میدانی به دقت و تمرکز کاربر بستگی دارد. پس از فعالسازی ماژول ماهوارهای و دستیابی به دقت تثبیتشده ( معمولاً کمتر از ۳ متر خطا افقی )، باید در صفحه اصلی گزینه Mark Waypoint انتخاب شود. در این حالت مختصات فعلی دستگاه بهصورت لحظهای ذخیره میشود. کاربر میتواند نام، نشانگر و توضیحات را اضافه کند. برای مأموریتهای پیمایش ، پیشنهاد میشود نقاط با نام کدگذاریشده بر اساس شماره مسیر ثبت شوند (مانند R01‑P01). در مدلهای حرفهای، از نقشه بصری برای تأیید موقعیت قبل از ذخیره استفاده میشود. بهعنوان نمونه، در مدل جیپیاس Garmin GPSMAP® 60CSx فرآیند Mark بهصورت سهمرحلهای انجام میشود: تنظیم مختصات، اختصاص نام، و انتخاب آیکون نوع نقطه. ثبت نهایی بهصورت خودکار در حافظه دائمی انجام میشود، و کاربر میتواند تعداد زیادی نقطه را در مسیرهای پیمایش ذخیره کند بدون افت عملکرد. این فرآیند به ویژه در عملیات پیمایش طولانی مانند خطوط لوله، بررسی زمینشناسی یا پایش محیطی اهمیت فراوان دارد.
تحلیل خطای موقعیت در ذخیرهسازی
یکی از چالشهای اصلی در ذخیره نقاط مسیر GPS، خطای موقعیت است. ایستگاههای ماهوارهای ممکن است در شرایط جوی غیر استاندارد سیگنال ناپایدار ارسال کنند که منجر به تغییر در Pseudo‑Range میشود. در عمل، دقت موقعیت به پارامتر DOP ( Dilution Of Precision ) وابسته است که در گیرندههای Garmin به صورت عددی نمایش مییابد. مقدار PDOP کمتر از ۵ به معنی پراکندگی ماهوارهها در زاویه بهینه و دقت بالاست. مدلهای پیشرفته با استفاده از سیستم WAAS و EGNOS تصحیح سیگنال را بهصورت زمان واقعی انجام میدهند. در ذخیرهسازی نقاط، Garmin از فیلتر Kalman برای تثبیت داده استفاده میکند تا از نوسان محلی جلوگیری شود. در عملیات مهندسی دقیق، بهتر است کاربر چند نمونه در زمان مختلف از یک نقطه ذخیره کند و میانگین موقعیت را بهعنوان مختصات نهایی ثبت نماید. این روش در پروژههای ساختمانی و عمرانی باعث کاهش خطای افقی تا سطح ۲ متر میشود که برای گیرنده دستی مقدار قابلتوجهی است.
نرمافزارهای پشتیبان و تحلیل نقاط ذخیرهشده
در سیستم گارمین، ذخیره نقاط مسیر تنها بخش اول فرآیند تحلیل داده است. برای مدیریت و بازبینی ویپوینتها، نرمافزارهایی نظیر Garmin BaseCamp، MapSource، و Google Earth پشتیبانی میشوند. کاربر میتواند نقاط ذخیرهشده را با فرمت GPX، CSV یا KML به این نرمافزارها منتقل و در محیط سهبعدی نمایش دهد. Garmin BaseCamp امکان گروهبندی نقاط بر اساس پروژه، فیلتر بر اساس دقت، و محاسبه فاصله میان نقاط را فراهم میکند. در تحلیل پیمایشهای طولانی، میتوان از ویژگی Overlay برای مشاهده تکرار مسیرها استفاده کرد. مدلهای حرفهای با ارتباط USB ، دادهها را در مدت زمان کوتاه به نرمافزار منتقل میکنند، در حالیکه گیرندههای قدیمیتر از پورت سریال RS‑232 بهره میبرند. قابلیت ادغام با Google Earth برای پیمایشهای میدانی و دسترسی به تصاویر ماهوارهای دقیق، به مهندسین اجازه میدهد تا ویپوینتهای ثبتشده را در نقشههای واقعی مقایسه و تحلیل کنند.
تنظیمات Datum و سیستم مختصات مناسب
تنظیم Datum در GPS های Garmin یکی از موارد کلیدی در دقت ذخیره نقاط است. Datum در واقع مدل ریاضی زمین برای محاسبه مختصات است و اگر با نقشه پایه سازگار نباشد، طبقهبندی نقاط دچار انحراف میشود. در ایران، Datum های WGS‑84 و ED50 بیشترین کاربرد را دارند. برای پروژههای نقشهبرداری، Garmin امکان تغییر Datum به صورت دستی را در منوی Setup فراهم کرده است. همچنین سیستمهای مختصات UTM و Latitude/Longitude قابل انتخاب هستند. توصیه میشود در پروژههایی که از نقشههای UTM استفاده میکنند، دستگاه روی Zone ۳۸N تنظیم شود تا با مختصات محلی کشور هماهنگ باشد. فرمول تبدیل طول و عرض به UTM در نرمافزارهای آزاد در دسترس است، ولی Garmin خود بهصورت درونی این محاسبات را پیادهسازی کرده و موقعیت نهایی را بدون خطا نمایش میدهد. در ذخیره نقاط، همخوانی Datum با نقشه پایه شرط اساسی در دقت مکانیابی است.
استانداردهای صنعتی در دادهبرداری مکانیابی
صنایع بیشماری از دادههای ذخیرهشده در GPS های Garmin استفاده میکنند—از پیمایش معادن تا پایش محیطزیست و شاخص های ترافیکی. استانداردهای صنعتی مانند ISO 19115 و OGC برای کیفیت دادههای مکانی تعریف شدهاند. گیرندههای Garmin به دلیل دقت UTC، خوانایی در نرمافزارهای GIS، و ثبت متادیتا (نام نقطه، زمان، و مکان) با این استانداردها سازگارند. در پروژههای مهندسی حملونقل، نقاط ذخیرهشده برای تحلیل مسیر و بهینهسازی شبکه استفاده میشوند. در پیمایشهای میدانی، دادههای GPSMAP بهعنوان مرجع برای کالیبراسیون سیستمهای هوایی و پهپادها بهکار میروند. گارمین با تکیه بر پروتکل باز دادهای ، امکان هماهنگی میان تجهیزات را فراهم میکند، بهگونهای که سیستمهای RTK، DGPS و GIS در یک پلتفرم یکپارچه قادر به تبادل اطلاعات هستند.
نقش سنسورها در ذخیره دقیق نقاط
در مدلهای پیشرفتهتر GPSهای Garmin ، حسگرهای متعددی به منظور افزایش دقت ذخیره نقاط بهکار رفتهاند؛ از جمله Electronic Compass برای تعیین زاویه حرکت و Barometric Altimeter برای اندازهگیری فشار و ارتفاع. در هنگام ذخیره نقطه، اطلاعات ارتفاعی از سنسور بارومتریک با داده ماهوارهای ترکیب میشود تا ارزش میانگین بهینهای برای ارتفاع ذخیره گردد. این قابلیت، ویژه پیمایشهای کوهستانی یا طراحی مسیرهای خط انتقال برق و گاز است. قطبنمای الکترونیکی هم در برخی مدلها، زاویه آزیموت حرکت را در هنگام ثبت نقطه ذخیره میکند که برای نقشهبرداری سمت و زاویه حیاتی است. در عمل، اطلاعات این سنسورها در فایل GPX بهصورت متادیتا ذخیره میشوند و در تحلیلهای بعدی قابل استفاده هستند.
بررسی قابلیت انتقال و اشتراک نقاط
پس از ذخیره نقاط، کاربر میتواند اطلاعات را به صورت دستگاه به دستگاه منتقل کند. در گیرندههای با ارتباط Wireless مانند Bluetooth یا ANT+ ، انتقال نقطه به صورت بلادرنگ امکان پذیر است. در مدلهای تخصصی، پروتکل اشتراک داده بهگونهای طراحی شده که اطلاعات مختصات، ارتفاع و برچسب نقطه در کمتر از ۳ ثانیه به گیرنده دیگر منتقل شود. در محیطهای مهندسی، از این قابلیت برای همگامسازی میان چند تیم پیمایش استفاده میشود. همچنین، کاربر میتواند نقاط ذخیرهشده را در بستر خدمات ابری Garmin Explore بارگذاری کند و در نقشههای آنلاین مشاهده نماید. اشتراک نقاط بهویژه در پروژههای نقشهبرداری گروهی یا امداد و نجات اهمیت بالایی دارد، زیرا هماهنگی موقعیت تیمها حیاتی است.
کالیبراسیون پیمایش و بازبینی نقاط ذخیرهشده
در پایان هر عملیات پیمایش، کالیبراسیون دادهها ضروری است. Garmin در نرمافزار BaseCamp امکانی برای تطبیق دادههای ذخیرهشده با نقشه مرجع و محاسبه انحراف در محورهای X,Y,Z فراهم میکند. این فرآیند به کاربر اجازه میدهد تا در صورت وجود خطا در فاصله بین نقاط، آن را اصلاح کند. در پروژههای نفت و گاز یا راهسازی، کالیبراسیون صحیح موقعیت میتواند از انحراف چندده متری در مسیر ساخت جلوگیری کند. دادههای ذخیرهشده در مدلهای پرتابل GPSMAP بهصورت دقیق قابل بازبینی هستند. در گیرندههای دستگاهی نظیر جیپیاس دستی Garmin GPS‑128 تلفیق این دادهها برای ناوبری دریایی و پیمایشهای دقیق در آبراههها امکانپذیر است. کالیبراسیون صحیح، ضامن اعتبار سنجی دادهها در گزارشهای فنی و استانداردهای صنعتی است.
جمعبندی تخصصی و توصیه کاربردی نهایی
آموزش ذخیره نقاط در GPSهای Garmin نهتنها یک مهارت کاربری، بلکه یک فرآیند علمی در سطح مهندسی پیمایش است. درک ساختار داده، شناخت نقشه پایه، تنظیم Datum صحیح و استفاده از نرمافزارهای تحلیل داده، مجموعاً به شناسایی دقیق مسیرها و افزایش اطمینان در پروژههای صنعتی منجر میشود. مدلهای متعدد گارمین، از گیرندههای پرتابل تا نسخههای دریانوردی، هر کدام برای محیط کاری ویژهای طراحی شدهاند. برای کاربردهای میدانی پیمایش، مدل GPSMAP 60CSx بهدلیل دقت بالا و کاربری ساده پیشنهاد میشود؛ و برای ناوبری دقیق در آبها، GPS‑128 گزینهای چهارستاره است. شرکت مشهد دقیق بهعنوان تامینکننده تجهیزات اندازهگیری و موقعیتیابی، آمادگی دارد مشاوره و آموزش فنی در زمینه استفاده و بهینهسازی گیرندههای گارمین را در اختیار مهندسین قرار دهد.
