روش شناسایی خرابی بیرینگ‌ها با آنالایزر ارتعاش

اصول فیزیکی ارتعاش در بیرینگ‌ها

در سامانه‌های دوار صنعتی، بیرینگ‌ها به‌عنوان نقاط اصلی تماس بین محور و بدنه، نقش حیاتی در انتقال بار و حرکت روان ایفا می‌کنند. هرگونه خرابی در این قطعات می‌تواند منجر به تغییر ناگهانی الگوی ارتعاش عمومی ماشین شود. از منظر فیزیکی، بیرینگ متشکل از اجزای غلتشی (Ball یا Roller)، مسیر داخلی (Inner Race) و مسیر خارجی (Outer Race) است که هنگام دوران محور، تماس پویا بین آن‌ها رخ می‌دهد. با شروع هرگونه سایش، پوسته‌پوسته شدن یا ترک ریز در سطوح تماس، توزیع نیروهای دینامیکی تغییر کرده و سیگنال ارتعاشی خاصی در فرکانس مشخصی ظاهر می‌شود. این فرکانس‌ها معمولاً مضاربی از سرعت دوران محور هستند و بسته به نوع خرابی، در نقاط مشخصی به نام BPFO، BPFI، BSF و FTF رخ می‌دهند.

برای مثال، اگر ترک روی مسیر داخلی ایجاد شود، در نمودار فرکانسی ارتعاش، پیک مشخصی در فرکانس نقص مسیر داخلی (BPFI) نمایان می‌گردد. در حالی که خرابی مسیر خارجی بیرینگ بیشتر در نقاط ثابت و با الگوی تکراری در هر دوران مشاهده می‌شود. تحلیل این رفتار برای مهندسان نگهداری پیش‌بینانه (Predictive Maintenance) حیاتی است زیرا تغییرات اولیه خرابی معمولاً قبل از بروز خرابی فیزیکی جدی قابل شناسایی است. بدین ترتیب، شناخت اصول فیزیکی ارتعاش در بیرینگ‌ها، پایه و اساس تمام روش‌های تشخیص علمی محسوب می‌شود.

نقش تحلیل فرکانسی در عیب‌یابی دقیق

تحلیل فرکانسی یا FFT (Fast Fourier Transform) ابزاری کلیدی در تشخیص علمی خرابی بیرینگ‌هاست. این روش، سیگنال ارتعاش زمانی را به حوزه فرکانس تبدیل کرده و پیک‌های مربوط به عیوب مکانیکی را آشکار می‌سازد. در ماشین‌های صنعتی، اغلب عوامل متعددی مانند عدم‌تعادل شافت، ناهم‌محوری، یا نقص چرخ‌دنده‌ها بر ارتعاش اثر می‌گذارند؛ اما هرکدام الگوی فرکانسی متفاوتی دارند. خرابی بیرینگ با پیک‌های تیز و منظم در مضارب فرکانس چرخش اجزای غلتشی مشخص می‌شود.

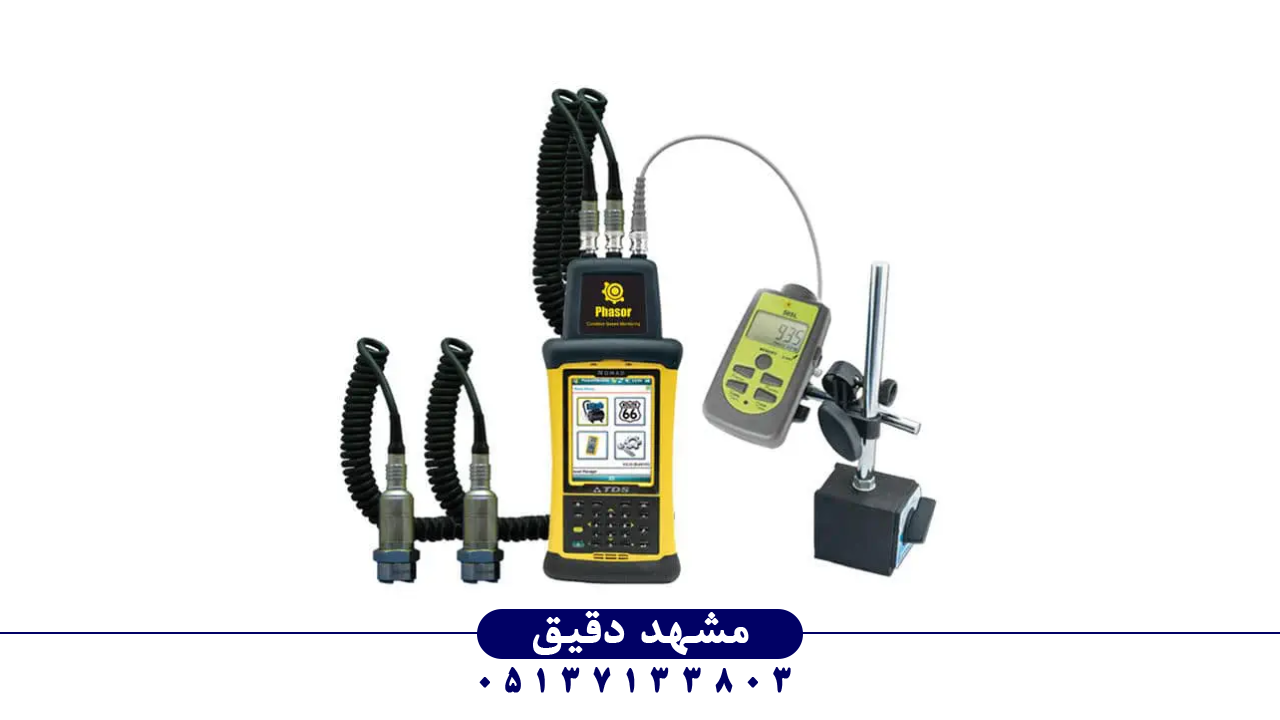

برای تشخیص صحیح، مهندس فنی باید ابتدا فرکانس طبیعی هر بیرینگ را با توجه به پارامترهای هندسی محاسبه کند، سپس آن را با داده واقعی ارتعاشی مقایسه نماید. زمانی که ارتعاش‌سنج قادر به ثبت پیک‌های همزمان در فرکانس‌های خاص مربوط به BPFO یا BSF باشد، خرابی‌های سطحی آغاز شده‌اند و ماشین نیاز به تعمیر پیشگیرانه دارد. بدین ترتیب تحلیل فرکانسی نه فقط ابزار مشاهده، بلکه وسیله تصمیم‌سازی مهندسی است. در این مرحله، استفاده از ارتعاش‌سنج‌های دقیق پرتابل اهمیت مضاعف دارد. یکی از گزینه‌های بسیار دقیق و صنعتی برای این نوع تحلیل، دستگاه ارتعاش سنج PHASOR الیپ مدل OLIP PHASOR است که با فراهم کردن داده‌های چندمحوره و حالت پیشرفته FFT، فرکانس‌های نقص بیرینگ را با وضوح بسیار بالا نشان می‌دهد.

مشخصه‌های ارتعاشی خرابی مسیر داخلی

خرابی در مسیر داخلی بیرینگ‌ها معمولاً زمانی رخ می‌دهد که بار دینامیکی بیش از حد مجاز وارد مدار شود یا روانکار از بین برود. این خرابی باعث عدم تقارن در تماس اجزای غلتشی شده و ارتعاش قابل توجهی در فرکانس BPFI ایجاد می‌کند. در طیف فرکانسی، این نوع خرابی موجب ایجاد چندین پیک هم‌فاز در هارمونیک‌های فرکانس دوران می‌شود که غالباً با افزایش دما و صدای مکانیکی همراه است.

از دیدگاه مهندسی، می‌توان این نوع عیب را با مؤلفه‌های دامنه و فاز تحلیل کرد. معمولاً افزایش دامنه در حدود ۱.۲ تا ۱.۵ برابر حالت سالم، نشانگر شروع تخریب سطح مسیر داخلی است. در نرم‌افزارهای تحلیل مانند SmartVib یا VibPro Suite، این نوع الگو به‌صورت نموداری با دامنه نامتقارن و فاز متناوب نمایش داده می‌شود. با جمع‌آوری داده‌های ارتعاشی در طول زمان، روند خرابی قابل پیش‌بینی شده و برنامه تعمیرات دوره‌ای تنظیم می‌شود. این نوع تحلیل سبب کاهش هزینه توقف خط تولید و افزایش ایمنی تجهیز می‌گردد.

رفتار ارتعاشی خرابی مسیر خارجی

خرابی در مسیر خارجی (Outer Race) در اغلب موارد ناشی از نصب نادرست بیرینگ یا ورود ذرات خارجی به محل تماس است. در مدل تحلیل فرکانسی، این نوع خرابی معمولاً با پیک‌های ثابت در فرکانس BPFO دیده می‌شود، زیرا مسیر خارجی نسبت به محور دوران ثابت است. از آنجا که اجزای غلتشی در هر عبور از ناحیه آسیب شباهت رفتاری دارند، الگوی ارتعاشی تکراری ایجاد می‌شود که در تحلیل زمانی نیز واضح است.

در دستگاه‌های آنالایزر ارتعاش، این نوع خطا به‌صورت سیگنال‌های تکرارشونده با دامنه متوسط و فاز پایدار تشخیص داده می‌شود. افزایش تدریجی دامنه BPFO نشان می‌دهد که ترک یا پوسته‌پوسته شدن سطوح خارجی در حال توسعه است. در این مرحله، مهندس تحلیلگر می‌تواند با ریخت‌شناسی طیف (Spectral Envelope) شدت خرابی را کمی‌سازی کند. نگهداری پیشگیرانه توصیه می‌کند که قبل از عبور از آستانه بحرانی، روانکار تعویض یا بیرینگ بازبینی شود تا از شکست ناگهانی محور جلوگیری گردد.

الگوی خرابی در اجزای غلتشی

توپ‌ها یا رولرهای داخلی بیرینگ ممکن است در طول زمان دچار خوردگی، حفره یا ترک سطحی شوند. این نوع خرابی باعث تغییر در تماس نقطه‌ای و تولید ضربات مکانیکی در لحظه چرخش می‌گردد، که در تحلیل ارتعاشی به‌صورت پیک‌های نامنظم بین BSF (Ball Spin Frequency) و هارمونیک‌های فرعی آن ظاهر می‌شود. تشخیص این رفتارها به مهارت تحلیل‌گر و دقت دستگاه وابسته است. در ارتعاش‌سنج‌های پیشرفته، مؤلفه‌های Time Waveform و Envelope Spectrum همزمان تحلیل می‌شوند تا بتوان ضربات تصادفی را با دقت تفکیک کرد.

در این حالت خرابی معمولاً صدای خاصی شبیه به “کلیک مداوم” از تجهیز شنیده می‌شود. در ماشین‌های با سرعت بالا مانند کمپرسورهای گریز از مرکز یا موتورهای توربینی، این خرابی می‌تواند به صورت سریع گسترش یابد و باعث خروج از بالانس دینامیکی کل محور گردد. به همین دلیل، استفاده از آنالایزرهای چندکاناله ارتعاش با دقت بالا توصیه می‌شود تا داده‌ها همزمان از نقاط مختلف جمع‌آوری و با هم همبستگی‌یابی شوند.

اثر روانکاری نامناسب بر بیرینگ

روانکار نقشی حیاتی در عملکرد صحیح بیرینگ دارد. چنانچه کیفیت روانکار کاهش یابد یا مقدار آن ناکافی باشد، تماس فلز با فلز ایجاد شده و افزایش حرارت و ارتعاش اجتناب‌ناپذیر است. شدت این ارتعاش معمولاً در دامنه‌های بالاتر از ۵۰۰ هرتز قابل تشخیص است و شکل موج ارتعاشی ظاهری نویزی پیدا می‌کند. با تحلیل روند افزایش ناگهانی دامنه در حوزه فرکانس بالا، می‌توان آغاز تخریب لایه روانکار را تشخیص داد.

در تحلیل‌های حرفه‌ای، نسبت دامنه در فرکانس‌های بالا به پایین (HFR/LFR) به‌عنوان شاخص سلامت روانکار در نظر گرفته می‌شود. افزایش این نسبت بیانگر سایش سطحی است و باید سریعاً روانکار با نمونه جدید جایگزین گردد. در صنایع حساس مانند نیروگاه‌ها یا پتروشیمی، کنترل مداوم ارتعاش ناشی از روانکاری نامناسب جزء الزامات استاندارد ISO 10816 محسوب می‌شود.

استفاده از آنالایزر ارتعاش برای تشخیص الگوها

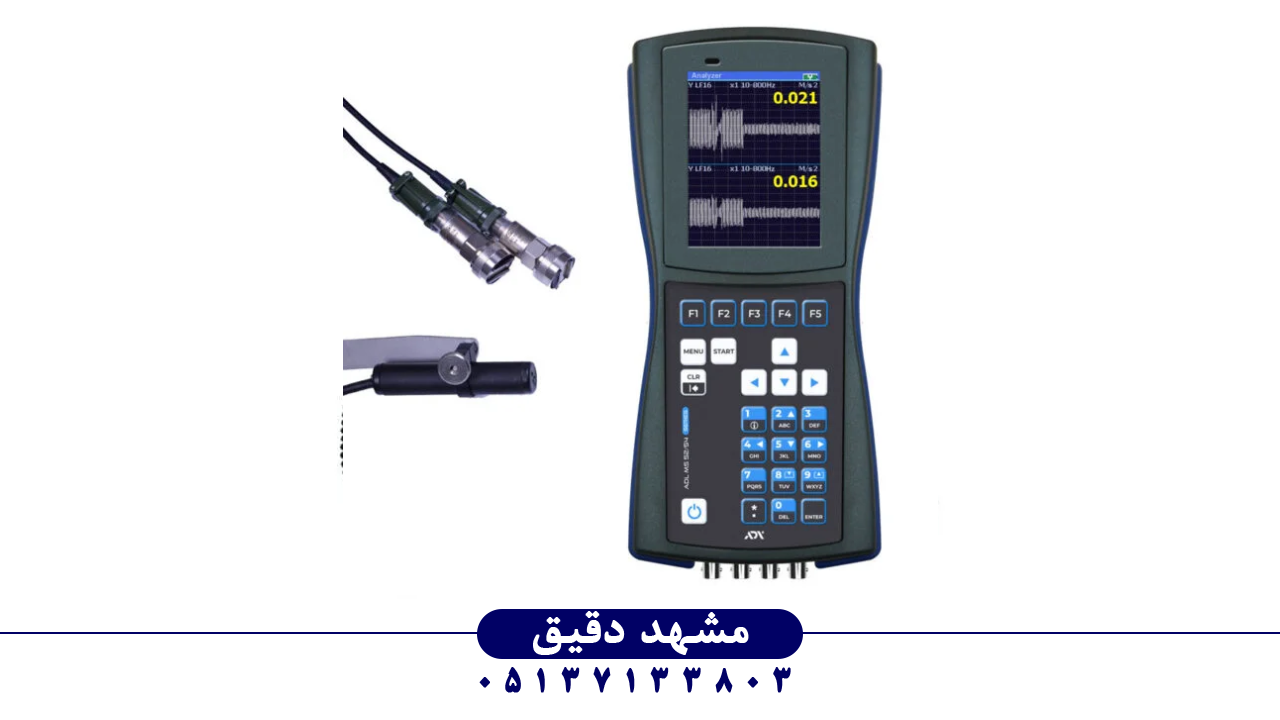

یکی از ابزارهای کلیدی در تشخیص خرابی بیرینگ، آنالایزر ارتعاش است که با تجزیه سیگنال‌ها بر اساس دامنه و فرکانس، منشأ عیب را مشخص می‌کند. دستگاه‌های مدرن علاوه بر اندازه‌گیری شتاب و سرعت ارتعاش، قادر به نمایش نمودارهای فازی و جهت ارتعاش نیز هستند. این اطلاعات به مهندسین اجازه می‌دهد نوع خرابی (مسیر داخلی، مسیر خارجی یا اجزای غلتشی) را تفکیک کنند.

آنالایزرهایی مانند OLIP PHASOR با پردازنده داخلی و نرم‌افزار هوشمند، امکان نمایش همزمان زمان، فرکانس و فاز را فراهم می‌نمایند. این قابلیت باعث افزایش دقت در تشخیص خرابی‌های اولیه بیرینگ می‌شود. در پروژه‌های واقعی صنایع فولاد یا سیمان، این دستگاه‌ها توانسته‌اند نشانه‌های اولیه خرابی بیرینگ را هفته‌ها پیش از توقف ناگهانی سیستم شناسایی کنند، که خود منجر به صرفه‌جویی عظیم اقتصادی گردیده است.

استانداردهای بین‌المللی سنجش ارتعاش

تحلیل ارتعاشات بیرینگ‌ها بر پایه استانداردهای شناخته‌شده‌ای انجام می‌گیرد که مهم‌ترین آن‌ها ISO 10816 و ISO 20816 هستند. این استانداردها حدود مجاز ارتعاش برای ماشین‌ها را بر اساس سرعت دوران، نوع تکیه‌گاه، و جرم مؤثر تعیین می‌کنند. برای مثال، در ماشین‌های کلاس II (مثل پمپ‌های متصل به موتور)، حد مجاز RMS ارتعاش حدود ۴.۵ mm/s است.

در صورتی‌که مقدار اندازه‌گیری‌شده توسط آنالایزر بیش از حد مجاز باشد، تحلیل‌گر باید منشأ ارتعاش را بررسی و در صورت تأیید خرابی بیرینگ، آن را در گزارش تعمیرات ثبت کند. رعایت این استانداردها نه‌فقط برای تحلیل درست بلکه برای انطباق با الزامات ایمنی و کیفیت تولید ضروری است. در حقیقت هر مؤلفه از سیگنال ارتعاش در محدوده خاصی از این استاندارد توصیف شده تا امکان مقایسه بین ماشین‌های مختلف فراهم شود.

تفسیر داده‌های زمانی و نمودار Envelope

علاوه بر تحلیل فرکانسی، بررسی داده‌های زمانی (Time Domain) در تشخیص خرابی بیرینگ نقش مهمی دارد. در نمودار زمانی، ضربات مقطعی ناشی از تماس غلتش با نقاط آسیب به‌صورت قله‌های ناگهانی دیده می‌شوند. با اعمال فیلتر Envelope، تنها بخش‌های حامل انرژی ضربه استخراج می‌شود که دقت تحلیل را بالا می‌برد. این روش مخصوصاً برای خرابی‌های سطحی بسیار کاربردی است.

در دستگاه‌های تحلیلی مدرن، الگوریتم‌های Envelope مبتنی بر پردازش موجک (Wavelet Analysis) عمل کرده و فرکانس‌های جزئی ناشی از ضربات میکروسکوپی را آشکار می‌سازند. مهندسان نگهداری با استفاده از این نمودار می‌توانند روند رشد خرابی را در بازه‌های زمانی مختلف مشاهده کنند و زمان بهینه تعویض بیرینگ را پیش‌بینی نمایند.

کاربرد صنعتی در خطوط تولید و توربین‌ها

خرابی بیرینگ‌ها یکی از عوامل اصلی توقف ناگهانی خطوط تولید در صنایع سنگین است. در واحدهای سیمان، فولاد، خودروسازی یا نیروگاه‌ها، تحلیل ارتعاشی به عنوان راهکار اصلی کنترل سلامت بیرینگ شناخته می‌شود. نصب آنالایزرهای پرتابل در نقاط کلیدی دستگاه و نمونه‌برداری دوره‌ای، به مهندسان اجازه می‌دهد روند خرابی را پیش از وقوع شکست شناسایی کنند.

در کاربردی خاص، در توربین‌های بخار، تحریک رزونانسی ناشی از خرابی بیرینگ می‌تواند عملکرد کنترل‌کننده سرعت را مختل کند. با شناسایی علائم اولیه در فرکانس BSF، تیم فنی می‌تواند برنامه توقف کنترل‌شده ترتیب دهد. استفاده مستمر از دستگاه ارتعاش سنج PHASOR الیپ مدل OLIP PHASOR در چنین محیط‌هایی به دلیل دقت بالا، قابلیت نمایش همزمان فاز و سرعت، و مقاومت در برابر نویز محیطی بسیار مورد توجه متخصصین قرار گرفته است.

توسعه فناوری‌های هوشمند ارتعاش‌سنجی

در دهه اخیر، فناوری تحلیل ارتعاشی دچار تحولات بزرگی شده است. استفاده از پردازش ابری، هوش مصنوعی و شبکه IIoT باعث شده داده‌های ارتعاشی بیرینگ‌ها به‌صورت بلادرنگ در مرکز مانیتورینگ تحلیل شوند. الگوریتم‌های Machine Learning قادرند از روی الگوهای تکراری، خرابی‌های احتمالی را پیش‌بینی کنند. این فناوری به‌ویژه برای شرکت‌هایی که واحدهای متعدد دارند، ارزش بالایی دارد زیرا هشدارها به‌صورت خودکار برای مهندسین ارسال می‌شود.

دستگاه‌های مدرن ارتعاش‌سنج مانند OLIP PHASOR قابلیت اتصال بی‌سیم به شبکه داخلی کارخانه را دارند و فایل‌های گزارش را مستقیماً به پایگاه داده ارسال می‌کنند. بدین ترتیب، نگهداری از تجهیزات به شکل کاملاً هوشمند و مبتنی بر تحلیل داده انجام می‌شود؛ رویکردی که در آینده نزدیک، استاندارد جدید در نگهداری صنعتی خواهد بود.

جمع‌بندی تخصصی و نتیجه نهایی

تشخیص خرابی بیرینگ‌ها با استفاده از آنالایزر ارتعاش، ترکیبی از علم ارتعاشات، تحلیل سیگنال و استانداردهای صنعتی است. با شناخت فرکانس‌های مخصوص عیوب بیرینگ و مقایسه با داده‌های واقعی، مهندس فنی می‌تواند اقدام اصلاحی را پیش از خرابی شدید انجام دهد. به‌کارگیری تجهیزات دقیق مانند ارتعاش سنج PHASOR الیپ مدل OLIP PHASOR در چارچوب استانداردهای ISO، ضامن افزایش عمر مفید ماشین‌آلات و کاهش توقف‌های ناخواسته خواهد بود.

امروزه با رشد نت هوشمند و سیستم‌های ارتعاش‌سنجی داده‌محور، تشخیص خرابی بیرینگ از مرحله مشاهده تجربی به مرتبه تحلیل علمی پیشرفته ارتقا یافته است. در چنین محیطی، شرکت‌های صنعتی مجهز به سیستم پایش ارتعاشی دقیق نه‌تنها از خسارات ناگهانی جلوگیری می‌کنند، بلکه مسیر حرکت به‌سوی نگهداری پیش‌بینانه پایدار و مبتنی بر داده را هموار می‌سازند. این رویکرد نوین مهندسی، امضای آینده نگهداری فنی و مدیریت دارایی صنعتی محسوب می‌شود.
