تفاوت دوربین کرونا و ترمال در برق فشار قوی

مبانی تشخیص کرونا در تجهیزات

پدیده‌ی کرونا در سیستم‌های برق فشار قوی به‌عنوان یکی از اشکال تخلیه‌ی جزئی شناخته می‌شود که در اثر افزایش میدان الکتریکی در مجاورت سطوح هادی و عایق رخ می‌دهد. هنگامی‌که شدت میدان از آستانه‌ی یونیزاسیون هوای پیرامون عبور کند، الکترون‌ها آزاد شده و با مولکول‌های هوا برخورد می‌کنند و در نتیجه پلاسمایی کوچک و نامرئی به‌وجود می‌آید که در محدوده‌ی فرابنفش تابش دارد. این تابش فرابنفش، اساس عملکرد دوربین کرونا است.

در مقابل، پدیده‌ی گرمایش موضعی که در اثر تلفات اهمی یا ضعف تماس‌های الکتریکی ایجاد می‌شود، در طیف مادون قرمز مشاهده شده و مبنای عملکرد دوربین ترمال است. بنابراین دو فناوری از نظر ماهیت فیزیکی قابل قیاس نیستند و هرکدام برای نوع خاصی از عیب طراحی شده‌اند.

به‌طور مثال، هنگامی که عایق یک مقره دچار نقصان سطحی شود و در لایه‌ی گازی اطراف خود تخلیه‌ی جزئی ایجاد کند، هیچ افزایش محسوسی در دما رخ نمی‌دهد، ولی تابش فرابنفش مشخصی در محدوده‌ی ۲۴۰ تا ۲۸۰ نانومتر تولید می‌شود؛ در چنین وضعیتی دوربین کرونا قادر به آشکارسازی است، در حالی که دوربین حرارتی هیچ نشانه‌ای ثبت نخواهد کرد. در شرایط معکوس، ضعف اتصال مکانیکی یا شل شدن کلمپ منجر به گرم‌شدن بیش از حد می‌شود و دوربین ترمال افزایش انرژی تابشی مادون قرمز را آشکار می‌کند.

در شبکه‌های صنعتی، شناخت همین تمایز بنیادی برای انتخاب ابزار مناسب آزمون حیاتی است، زیرا استفاده‌ی نادرست از ابزار می‌تواند تشخیص را به تأخیر انداخته و خسارات سنگینی به بار آورد. از این‌رو، هر مهندس برق فشارقوی باید ماهیت اپتیکی و فیزیکی این دو روش را به‌درستی درک کند.

تفاوت ساختاری فناوری نوری دوگانه

ساختار اپتیکی دوربین کرونا و دوربین ترمال از نگاه فنی کاملاً متفاوت است. در دوربین کرونا از فیلترهای Solar Blind UV استفاده می‌شود تا تنها طول‌موج‌های فرابنفش حاصل از تخلیه‌ی کرونا عبور کنند؛ این فیلتر تمام نور مرئی و مادون قرمز را حذف می‌کند. سنسور اصلی در این دوربین‌ها از نوع ICCD (Intensified CCD) است که دارای لایه‌ی میکروکانال برای تقویت فوتونی می‌باشد. این ساختار امکان آشکارسازی تعداد بسیار کمی فوتون را فراهم ساخته و حساسیت دوربین را تا حد مشاهده‌ی تخلیه‌های ۱۰⁻⁹ ژول افزایش می‌دهد.

در حالی که در دوربین ترمال، حسگر بر پایه‌ی میکروبُلومتر یا InSb Array عمل می‌کند. این حسگرها انرژی حرارتی منتشرشده از اشیاء را در محدوده‌ی طول‌موج ۸ تا ۱۴ میکرومتر ثبت می‌نمایند. داده‌های به‌دست آمده توسط مبدل A/D به تصویر دمایی تبدیل می‌شوند.

به زبان ساده، دوربین کرونا «نور» پلاسما را می‌بیند، اما دوربین حرارتی «گرما»ی جسم را. هر دو سامانه نیازمند کالیبراسیون دقیق نوری هستند اما شاخص کالیبراسیون متفاوت دارند: برای دوربین حرارتی از استاندارد ASTM E1934 و IEC 62478 برای تصویربرداری فرابنفش کرونا استفاده می‌شود.

در محیط‌های پرنور روز، مشاهده‌ی کرونا بدون فیلترهای Solar Blind ممکن نیست، و اینجاست که فناوری‌های اختصاصی نظیر DayCor یا OFIL UV Fusion به کار می‌روند. در مقابل، دوربین حرارتی در نور روز یا شب عملکرد یکسانی دارد و نیاز به حذف تابش خورشید ندارد.

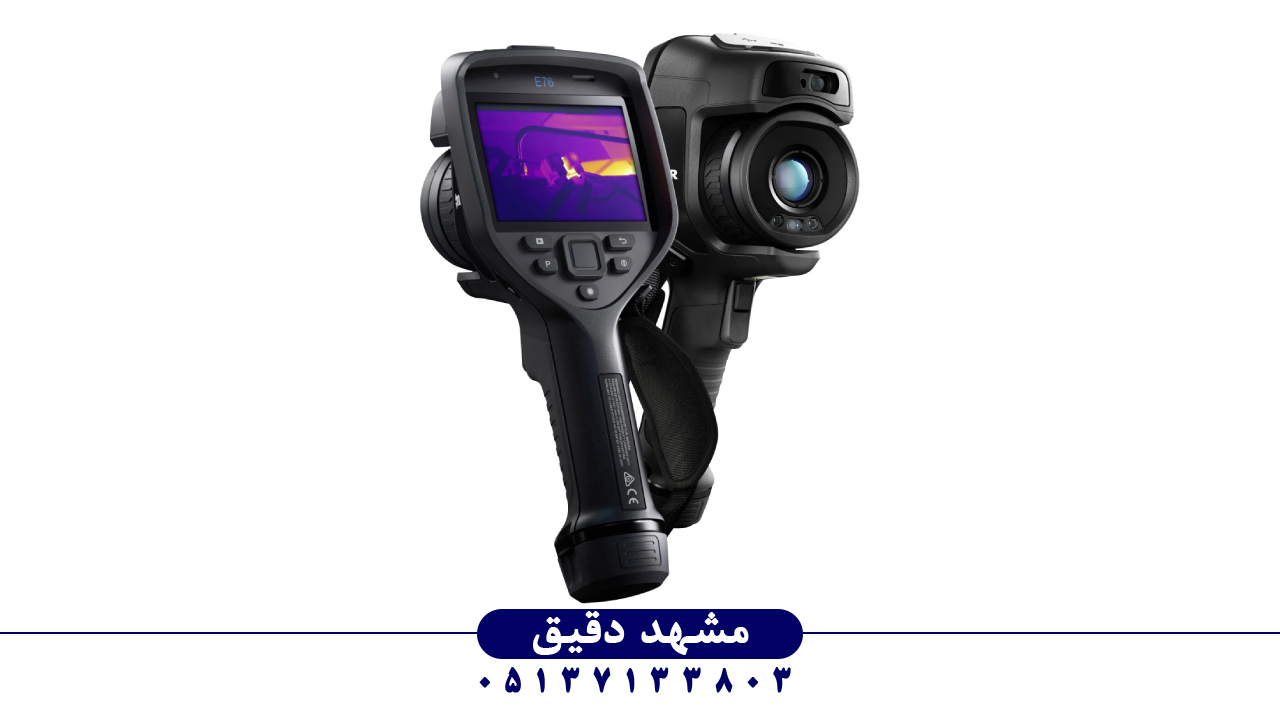

به‌عنوان نمونه، در واحدهای صنعتی که برای پایش حرارتی از مدل‌هایی مانند دوربین حرارتی FLIR E76 استفاده می‌کنند، سنسور میکروبُلومتر غیروابسته به نور محیط بوده و به‌سادگی می‌تواند اختلاف دما را با دقت ±۲ درصد اندازه‌گیری کند. این مقایسه نشان می‌دهد فلسفه‌ی طراحی دو فناوری اساساً جداگانه است.

اصول عملکرد اپتیکی در میدان فرابنفش

در تشخیص کرونا، نور منتشرشده در محدوده‌ی فرابنفش UVA و UVB اهمیت دارد. هوای پیرامون هادی‌های فشار بالا حاوی اکسیژن و نیتروژن است که هنگام یونیزاسیون تابش‌هایی در باند ۲۸۰ نانومتر ایجاد می‌کند. استفاده از فیلتر Solar Blind باعث می‌شود که تمامی نورهای مرئی و مادون قرمز حذف شده و تنها این طول‌موج خاص ثبت شود. دوربین‌های کرونا معمولاً با لنزهایی از جنس Quartz Fused Silica طراحی می‌شوند که عبور فرابنفش را با حداقل جذب تضمین می‌کند.

پدیده‌ای که دوربین کرونا مشاهده می‌کند نه گرما بلکه نور حاصل از برخورد الکترون‌ها و یون‌ها در میدان شدید الکتریکی است. شدت تابش با شدت تخلیه رابطه مستقیم دارد و واحد اندازه‌گیری آن غالباً µW/cm² است. با تحلیل شدت در پیکسل‌های مختلف، مهندس متخصص می‌تواند وسعت تخلیه را تخمین بزند.

در مقابل، دوربین ترمال هیچ‌گونه حساسیت به این طول‌موج ندارد. عملکرد آن بر پایه‌ی قانون پلانک و تابش جسم سیاه است و هر جسم بالاتر از صفر مطلق، انرژی حرارتی در طیف IR گسیل می‌کند. بنابراین حسگر حرارتی با اندازه‌گیری چگالی انرژی و دما، نقشه‌ی ترموگرافی از میدان ایجاد می‌کند.

در صنعت برق فشار قوی، دانستن این فاصله‌ی طیفی اهمیت زیادی دارد، زیرا هر دو نوع تابش ممکن است هم‌زمان رخ دهند اما مستقل از یکدیگرند. تشخیص و تفکیک صحیح آن‌ها برای جلوگیری از اشتباه در گزارش و تصمیم‌گیری حیاتی است.

تحلیل ترموگرافیک اجزای فشارقوی

در برق فشار قوی بخش عمده‌ای از عیوب حرارتی به واسطه‌ی مقاومت تماس بالا، شل شدن بست‌ها، اکسید شدن سطوح اتصال یا بار غیراستاندارد ایجاد می‌شوند. دوربین ترمال ابزاری است که قادر است بدون تماس، تغییرات دمایی در این نقاط را تشخیص دهد. هنگامی که جریان از یک اتصال ناقص عبور می‌کند، طبق قانون $Q=I^2 R t$ گرما تولید می‌شود. اگر این گرمای موضعی به موقع شناسایی نشود، می‌تواند به ذوب فلز یا شکست عایق منجر شود.

در تصویر حرارتی، ناحیه‌ی داغ به رنگ‌های قرمز و سفید نمایش داده می‌شود، در حالی که نقاط خنک‌تر به رنگ آبی یا سبز دیده می‌شوند. دوربین‌هایی با رزولوشن بالا مانند FLIR E76 با حسگر ۳۲۰×۲۴۰ پیکسل قادرند تفاوت‌هایی تا ۰٫۰۴ درجه سانتی‌گراد را تشخیص دهند.

در مقابل، دوربین کرونا هیچگونه درکی از دما ندارد و ممکن است ناحیه‌ای را که از نظر حرارتی کاملاً پایدار است ولی دارای تخلیه‌ی الکتریکی است، شناسایی کند. این تفاوت برای مهندسان حیاتی است چون نشان می‌دهد دو دستگاه مکمل یکدیگرند نه جایگزین.

در عملیات پایش دوره‌ای، معمولاً ابتدا با دوربین حرارتی نقشه‌ی دمایی کل خط بررسی می‌شود و سپس مناطقی که مشکوک به تخلیه‌ی الکتریکی هستند، با دوربین کرونا رؤیت می‌گردند. این ترکیب باعث می‌شود هم تلفات اهمی و هم تلفات دی‌الکتریک مشخص گردد. استاندارد ISO 18434‑1 این روش ترکیبی را برای نگهداری مبتنی بر وضعیت پیشنهاد می‌کند.

ویژگی‌های اختصاصی دوربین‌های کرونا

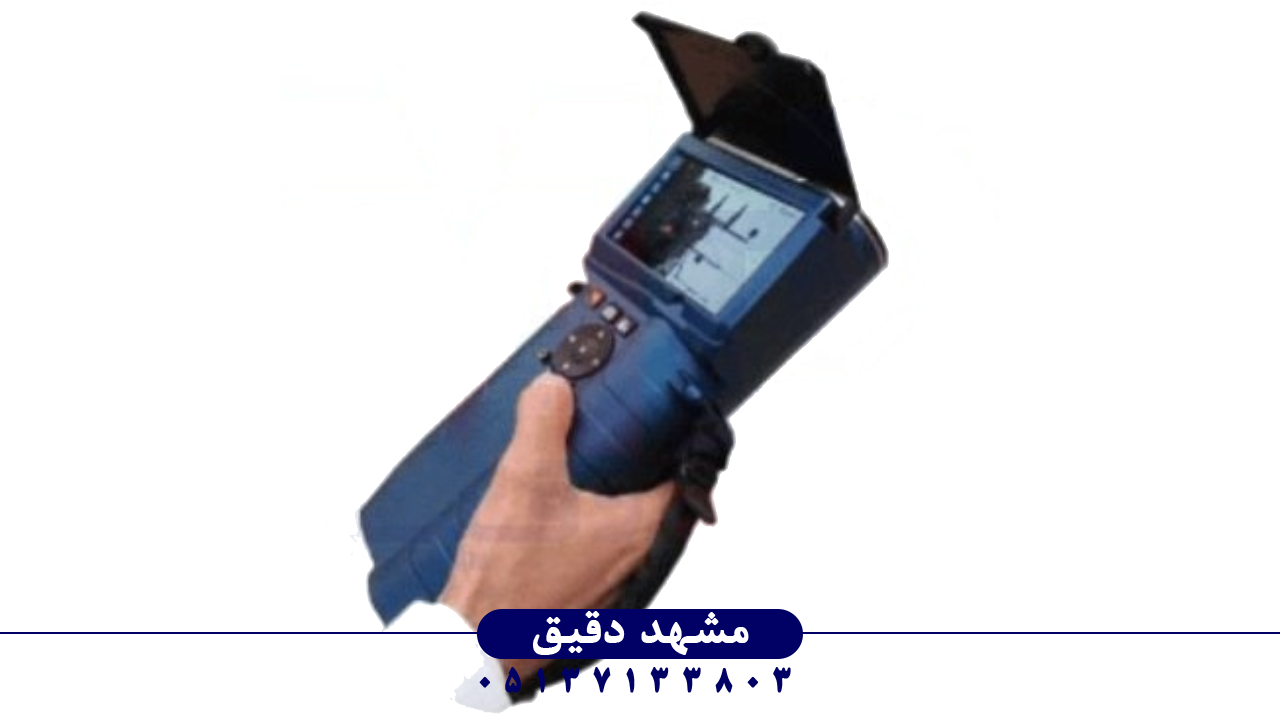

دوربین‌های کرونا امروزی، مانند سری OLIP یا OFIL، از ترکیب حسگر UV و Visible CCD استفاده می‌کنند تا محل تخلیه را بر روی تصویر رنگی واقعی نمایش دهند. این فناوری که با عنوان UV‑Visible Overlay شناخته می‌شود، باعث می‌گردد اپراتور بتواند موقعیت دقیق تخلیه را روی اجزای فیزیکی شبکه ببیند.

تجهیزات کرونا قادرند شدت تابش را به‌صورت عددی ارائه کنند و با ثبت فیلم، رفتار تخلیه را در طول زمان تحلیل نمایند. نرخ فریم بالا (تا ۲۵ فریم/ثانیه) موجب امکان تحلیل دینامیکی در خطوط زنده شده است. علاوه بر این، ویژگی‌های نرم‌افزاری مانند Auto Focus، Zoom Optical ۱۲× و تحلیل طیف تابشی در مدل‌هایی چون دوربین کرونا OLIP Cr440 دقیقاً برای کاربردهای فشارقوی طراحی شده است.

از منظر ایمنی، این فناوری امکان بازرسی در فاصله‌ی امن را فراهم می‌سازد؛ به طور معمول ۳۰ متر فاصله برای خطوط ۲۳۰ کیلوولت کافی است. این عامل خطر برق‌گرفتگی یا تخلیه به اپراتور را عملاً حذف می‌کند.

در مقایسه با روش سنتی رادیویی (UHF Detection)، دقت تصویربرداری کرونا بسیار بالاتر و تفسیر نتایج ساده‌تر است. تحلیل شدت تابش نسبت به Distance Square به اپراتور کمک می‌کند شدت واقعی تخلیه را محاسبه کند و با تغییر زاویه، ماهیت سطح شکست را ارزیابی کند.

نقش فناوری ترمال در ایمنی شبکه

از دیدگاه نگهداری شبکه، دوربین‌های ترمال نخستین خط دفاعی در برابر خرابی‌های حرارتی محسوب می‌شوند. کاربرد اصلی آن‌ها در پایش اتصالات، شینه‌ها، ترانسفورماتورها و بوشینگ‌هاست. داده‌های حرارتی با الگوریتم‌های پیشرفته تحلیل شده و نقاط داغ (Hot Spots) استخراج می‌شوند. درون ترانسفورماتورها نیز دماهای بالا در ناحیه‌ی بوشینگ یا ترمینال خنک‌کاری نشانه‌ی خطا در توزیع جریان است.

دوربین‌های سری FLIR با قابلیت MSX یا Multi‑Spectral Dynamic Imaging، جزئیات بصری را بر تصویر حرارتی تحمیل کرده و وضوح تشخیص را ارتقا می‌دهند. این ویژگی در محیط‌های صنعتی شلوغ کمک می‌کند اپراتور بداند کدام ترمینال یا فیوز داغ است.

به لحاظ استاندارد، ارزیابی حرارتی تجهیزات برق بر مبنای IEEE STD 242 و IEC 60287 انجام می‌شود. برای مثال، اگر اختلاف دمای مشاهده‌شده میان دو فاز بالاتر از ۱۰ درجه باشد، به‌عنوان نشانه‌ی عدم تعادل جریان تلقی می‌شود.

در مقابلِ تخلیه‌های کرونا که منبع آن‌ها پلاسما و یونیزاسیون هواست، اینجا منبع انرژی مقاومت اهمی است. به همین دلیل، ترکیب داده‌های ترمال و کرونا تصویری کامل از سلامت تجهیز فراهم می‌سازد و مبنای طراحی برنامه‌های CBM می‌شود.

تطبیق استانداردهای صنعتی بین دو فناوری

هر دو فناوری تابع الزامات دقیق استانداردی هستند. در زمینه‌ی تصویربرداری حرارتی، استانداردهای ASTM E1933، ASTM E1311، IEC 60894 دستورالعمل‌های آزمون Field Thermography را مشخص می‌کنند. برای تصویربرداری کرونا، استانداردهای IEC 62478 و IEEE 1434 معیار صحت و کالیبراسیون دوربین را تعریف می‌نمایند.

در این استانداردها، شرایط محیطی مانند دما، رطوبت نسبی، نور خورشید و فاصله تا تجهیز باید هنگام تصویربرداری مستندسازی شود. به‌ویژه در فناوری کرونا، زاویه دید نسبت به خط میدان اهمیت زیادی دارد زیرا شدت تابش فرابنفش به زاویه‌ی دید نسبت به سطح وابسته است.

از دیدگاه مدیریت دارایی، تطبیق دو مجموعه داده باعث می‌شود عیوبی که به‌تنهایی در یکی از روش‌ها نامرئی‌اند، آشکار شوند. مهندسان شرکت مشهد دقیق در پروژه‌های پایش نیروگاه‌ها از هر دو فناوری استفاده می‌کنند و داده‌ها را در نرم‌افزار Infra‑Fusion تحلیل می‌نمایند تا نقاط داغ و تخلیه‌های هم‌زمان را شناسایی کنند.

به علت سرعت متفاوت تغییر پدیده‌ها (حرارتی در دقیقه، الکتریکی در میلی‌ثانیه)، نرخ نمونه‌برداری در هر فناوری متفاوت است و باید با الگوریتم تطبیق زمانی همگام شود. این ملاحظات باعث می‌شود تحلیل نهایی قابل اعتماد و مستند به استاندارد IEC 30200 گردد.

تحلیل همزمان داده‌های کرونا و ترمال

در برنامه‌های نگهداری پیش‌بینانه، کاربرد همزمان دوربین کرونا و دوربین حرارتی به رویکردی حیاتی تبدیل شده است. هنگامی که دوربین حرارتی وجود نقطه‌ای داغ را نشان می‌دهد، بررسی همان نقطه با دوربین کرونا مشخص می‌کند آیا تخلیه‌ی جزئی نیز رخ می‌دهد یا خیر. این همپوشانی داده‌ای به‌صورت لایه‌های Thermo‑UV Map در نرم‌افزار Fusion تحلیل می‌شود.

برای مثال، در یک پایلوت انجام‌شده روی خطوط ۲۳۰ کیلوولت، نقاطی مشاهده شد که در آن‌ها افزایش حرارت بدون هیچ نشانه‌ی UV وجود داشت؛ بررسی مشخص کرد علت، تلفات اهمی ناشی از شل بودن اتصال بود. در مقابل، در برخی مقره‌ها تابش UV مشاهده شد اما دمای موضعی نرمال باقی مانده بود. ترکیب این دو داده اپراتور را از ماهیت پدیده مطلع کرد و تعمیر هدفمند صورت گرفت.

تحلیل تطبیقی بر اساس مدل IEC Guide 1256 انجام می‌شود که شدت تابش را بر حسب فاصله و شدت جریان محاسبه می‌کند. از دیدگاه هزینه، اجرای برنامه‌ی Combined Inspection باعث کاهش تا ۴۰ درصدی خرابی‌های ناگهانی شده است، زیرا پدیده‌ها پیش از رسیدن به مرحله‌ی بحرانی شناسایی می‌شوند.

به این ترتیب، مقایسه بین دوربین ترمال و کرونا صرفاً مقایسه‌ی سخت‌افزار نیست، بلکه مکملی برای دریافت تصویری سه‌بعدی از سلامت سیستم فشار قوی است.

تفاوت کاربردی و محیطی در میادین واقعی

شرایط میدانی تأثیر جدی بر عملکرد این دو فناوری دارد. دوربین حرارتی در محیط‌های غبارآلود یا مرطوب عملکرد بسیار خوبی دارد، زیرا مادون قرمز به صورت نسبی از ذرات بزرگ عبور می‌کند. ولی دوربین کرونا به دلیل جذب قوی UV توسط بخار آب و غبار، نیازمند هوای نسبتاً صاف است.

در آزمایش‌های میدانی، هنگامی که رطوبت نسبی از ۸۰ درصد فراتر رود، شدت سیگنال UV تا ۳۰ درصد کاهش می‌یابد. به همین دلیل در بازرسی‌های محیطی باید فاصله‌ی دید و وضعیت جو کنترل شود. از سوی دیگر، تابش خورشید تأثیری بر دوربین کرونا ندارد زیرا فیلتر Solar Blind مانع عبور آن می‌شود، اما دمای بالای بدنه می‌تواند بر کالیبراسیون حسگر تأثیر بگذارد.

در دوربین ترمال، تأثیر شرایط محیطی بیشتر به ضریب Emissivity اشیاء مربوط است. اگر سطح براق باشد (مثلاً آلومینیوم صیقلی)، بخش زیادی از انرژی بازتاب می‌یابد و اندازه‌گیری اشتباه خواهد بود. بنابراین باید از نوار با ε≈0.95 استفاده کرد تا دقت بهبود یابد.

این اختلافات محیطی ضرورت آموزش دقیق اپراتور را دوچندان می‌کند. فردی که تنها با ترموویژن کار کرده است، ممکن است در تحلیل تصویری UV فریب نویز پس‌زمینه را بخورد. لذا شرکت مشهد دقیق دوره‌های آموزشی ترکیبی برای مهندسان برق صنعتی برگزار می‌کند تا این تفاوت‌ها در عمل به‌درستی درک شوند.

هزینه، نگهداری و ملاحظات اقتصادی

از دید اقتصادی، دوربین‌های کرونا معمولاً قیمتی به‌اندازه‌ی چند برابر دوربین‌های حرارتی دارند. دلیل این امر پیچیدگی اپتیک UV و سنسور ICCD است. با وجود این، هنگام محاسبه‌ی هزینه‌ی کل مالکیت (TCO)، مزایای جلوگیری از خرابی عایق و خاموشی طولانی به‌مراتب از هزینه‌ی اولیه فراتر می‌رود.

هزینه‌ی تعمیر یک مقره‌ی آسیب‌دیده در خط ۴۰۰ کیلوولت ممکن است به چند صد میلیون تومان برسد، در حالی که تشخیص زودهنگام کرونا با دوربین مناسب می‌تواند از آن جلوگیری کند. دوربین‌های حرارتی نظیر FLIR E76 به دلیل عدم داشتن قطعات حساس UV، نگهداری ساده‌تری دارند و کالیبراسیون سالانه‌ی آن‌ها با صفحات مرجع دمایی انجام می‌شود. اما دوربین کرونا نیازمند کالیبراسیون اپتیکی با منبع UV استاندارد است.

به علاوه، شرایط حمل‌ونقل و نگهداری در محیط‌های مرطوب باید با احتیاط صورت گیرد چون UV Lens بسیار آسیب‌پذیر است. در مقابل، دوربین ترمال بدنه‌ای آلومینیومی و مقاوم در برابر IP54 دارد. مهندسان اقتصادی توصیه می‌کنند در پروژه‌های گسترده شبکه‌ای، ترکیب هر دو فناوری مقرون‌به‌صرفه‌ترین راهکار است؛ دوربین ترمال برای غربال اولیه و دوربین کرونا برای بررسی دقیق و عمیق.

به لحاظ استهلاک، عمر حسگر ICCD حدود ۵۰۰۰ ساعت است، در حالی که SensArray حرارتی تا ۲۰ هزار ساعت کارایی دارد. این تفاوت در تدوین برنامه‌ی تعمیرات سالیانه لحاظ می‌شود.

جمع‌بندی فنی و توصیه مهندسی نهایی

بر اساس تحلیل‌های فنی و استانداردهای بین‌المللی، می‌توان نتیجه گرفت که دوربین ترمال و دوربین کرونا نه رقبا بلکه ابزارهای مکمل هستند. دوربین ترمال برای پایش گرمایش اهمی، عدم بالانس فازها و مشکلات مکانیکی مفید است، در حالی که دوربین کرونا تنها ابزار مؤثر برای مشاهده‌ی تخلیه‌های جزئی، عایق‌های آلوده و آغاز شکست‌های دی‌الکتریک محسوب می‌شود.

در برنامه‌های بازرسی پیشرفته، استفاده از هر دو دستگاه موجب پوشش کامل عیوب می‌شود. تحلیل ترکیبی حرارتی‑فرابنفش که در نرم‌افزارهای صنعتی پیاده‌سازی شده، تصویری جامع از رفتار تجهیز ارائه می‌دهد. داده‌های ترموگرافی دمای مطلق را مشخص می‌کنند، در حالی که داده‌های کرونا شاخص سلامت عایق و وجود میدان نشتی را.

توصیه‌ی مهندسی این است که برای شبکه‌های ۶۳ کیلوولت به بالا، حتماً یک مجموعه‌ی دوگانه از دوربین‌های ترمال و کرونا تهیه گردد. در کاربردهای زمینی یا تابلوئ، بازرسی حرارتی کافی است، ولی در خطوط هوایی و پست‌های روباز، دوربین کرونا حیاتی خواهد بود.

در نتیجه، انتخاب بین این دو فناوری وابسته به نوع خطا و محیط کاری است؛ اما آگاهی از تفاوت‌های بنیادی آن‌ها شرط لازم برای تصمیم‌گیری فنی صحیح می‌باشد. آینده‌ی نگهداری دارایی‌های فشار قوی در گرو بهره‌گیری از ترکیب داده‌های حرارتی و فرابنفش است و شرکت مشهد دقیق با تأمین تجهیزات پیشرفته‌ای چون FLIR E76 و OLIP Cr440 در این مسیر نقشی تعیین‌کننده دارد.
