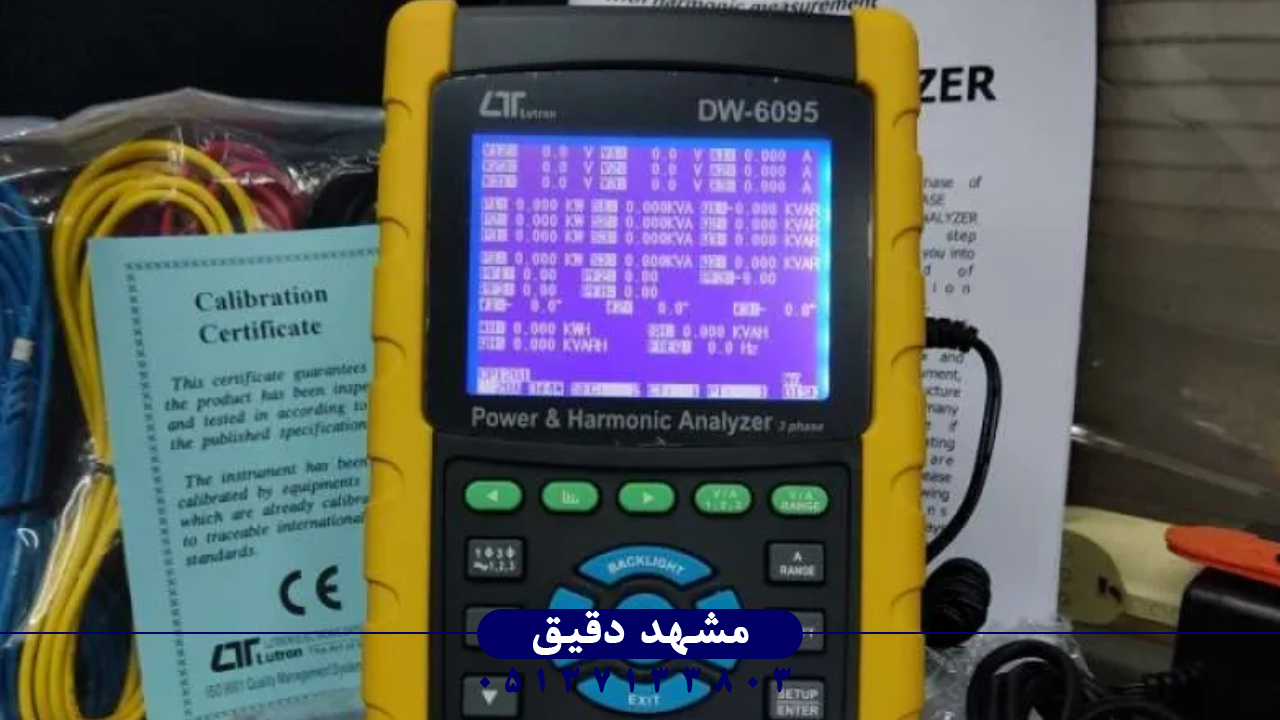

تشخیص خطای سیستم با وات متر

اصول بنیادی سنجش توان الکتریکی

تشخیص دقیق خطاهای عملکردی در سیستم‌های الکتریکی صنعتی، مستلزم اندازه‌گیری پارامترهایی است که فراتر از ولتاژ و جریان لحظه‌ای می‌روند؛ قلب این تحلیل، اندازه‌گیری دقیق توان اکتیو (Active Power) یا همان وات است. وات مترها، به عنوان ابزارهای کلیدی در این فرآیند، امکان ارزیابی میزان انرژی واقعی مصرف شده توسط بارهای مقاومتی، سلفی و خازنی را فراهم می‌آورند. در یک محیط صنعتی ایده‌آل با بارهای کاملاً مقاومتی، توان اندازه‌گیری شده از حاصل‌ضرب ولتاژ و جریان لحظه‌ای به دست می‌آید، اما واقعیت سیستم‌های مدرن به دلیل حضور گسترده درایوهای فرکانس متغیر (VFD)، منابع تغذیه سوئیچینگ (SMPS) و تجهیزات الکترونیکی قدرت، با پدیده‌ی اعوجاج شکل موج (Waveform Distortion) و در نتیجه، وجود ضرایب توان (Power Factor) پایین مواجه است. وات مترهای مدرن باید قابلیت اندازه‌گیری True-RMS را برای ولتاژ و جریان داشته باشند و از الگوریتم‌های پیچیده ریاضی برای محاسبه توان در حضور هارمونیک‌ها استفاده کنند تا قرائت صحیحی از توان واقعی (P) را ارائه دهند. نادیده گرفتن این پیچیدگی‌ها منجر به محاسبه‌ی توان ظاهری (Apparent Power) یا توان راکتیو (Reactive Power) به جای توان اکتیو می‌شود که تفسیر آن برای ارزیابی تلفات حرارتی و کارایی واقعی سیستم گمراه‌کننده است. برای مهندسین نگهداری و بهره‌برداری، توان اکتیو دقیق‌ترین شاخص سلامت یک تجهیز تحت بار است و هرگونه تغییر غیرمتعارف در وات خروجی یک موتور یا سیستم گرمایشی، می‌تواند زنگ خطری برای خرابی قریب‌الوقوع عایق‌ها، افزایش اصطکاک مکانیکی یا اشکال در مدار قدرت باشد. این توانایی تحلیل ریشه‌ای خطاها، وات متر را از یک ابزار اندازه‌گیری صرف به یک ابزار تشخیص عیب حیاتی ارتقاء می‌دهد که عملکرد آن مستقیماً با ایمنی و بهره‌وری کارخانه گره خورده است.

اهمیت فاکتور توان در عیب‌یابی

فاکتور توان ($\cos \varphi$) یکی از مهم‌ترین شاخص‌هایی است که وات مترها قادر به اندازه‌گیری آن هستند و نقش محوری در تشخیص خطاهای مربوط به بارهای راکتیو و تنظیمات سیستم‌های جبران‌سازی توان راکتیو (Power Factor Correction – PFC) ایفا می‌کند. فاکتور توان پایین‌تر از حد استاندارد (که معمولاً بالای ۰.۹۵ در نظر گرفته می‌شود) نشان‌دهنده این است که سهم قابل توجهی از جریان الکتریکی توسط بخش راکتیو مصرف می‌شود، یعنی انرژی‌ای که صرف کار مفید نشده و صرفاً باعث افزایش بار روی ترانسفورماتورها، کابل‌ها و مدارهای حفاظتی می‌شود. اگر فاکتور توان یک بخش حیاتی از خط تولید به طور ناگهانی کاهش یابد، اولین مظنون، خرابی خازن‌های بانک PFC یا تغییر ناگهانی در بار سلفی (مانند اتصال کوتاه جزئی در سیم‌پیچ یک ترانسفورماتور یا آسیب به عایق و تبدیل آن به یک بار راکتیو ناخواسته) است. وات مترهای پیشرفته مانند ابزارهای لوترون، با اندازه‌گیری همزمان ولتاژ، جریان و توان اکتیو، امکان محاسبه لحظه‌ای فاکتور توان را فراهم می‌آورند. در صورت مشاهده افت فاکتور توان بدون تغییر محسوس در بار، این مسئله می‌تواند نشان‌دهنده مشکلات داخلی در خود دستگاه باشد؛ مثلاً خرابی یک قطعه نیمه‌هادی درایور که باعث تولید هارمونیک‌های اضافی و در نتیجه کاهش ضریب توان مؤثر می‌شود. بنابراین، پایش مستمر فاکتور توان به عنوان یک پیش‌بینی‌کننده برای خرابی‌های نهفته در تجهیزات، ارزش فوق‌العاده‌ای برای تیم فنی دارد.

تحلیل هارمونیک‌ها و اثرات مخرب

یکی از پیچیده‌ترین منابع خطاهای پنهان در سیستم‌های الکتریکی مدرن، محتوای هارمونیکی جریان و ولتاژ است که اغلب با استفاده از مولتی‌مترهای سنتی قابل تشخیص نیستند. هارمونیک‌ها، که مضارب صحیحی از فرکانس اصلی شبکه (۵۰ یا ۶۰ هرتز) هستند، توسط بارهای غیرخطی مانند VFDها، تجهیزات UPS و سیستم‌های روشنایی LED تولید می‌شوند. این هارمونیک‌ها باعث گرم شدن بیش از حد کابل‌ها و تجهیزات، ایجاد نویزهای الکترومغناطیسی (EMI) و در نهایت، کاهش عمر مفید عایق‌ها و افزایش خطر آتش‌سوزی می‌شوند. وات مترهای تخصصی، مانند مدل‌های پیشرفته موجود در بازار، مجهز به قابلیت‌های تحلیل فوری هارمونیک (Harmonic Analysis) هستند که توان اکتیو را به تفکیک هر مؤلفه هارمونیکی محاسبه می‌کنند. با استفاده از این ابزار، مهندس می‌تواند سهم توان هارمونیکی را به طور جداگانه مشاهده کرده و بفهمد که آیا افزایش بار حرارتی یا جریان نشتی، ناشی از نوسانات طبیعی است یا ناشی از یک مشکل ساختاری در تجهیزات الکترونیکی قدرت. برای مثال، اگر وات خروجی یک درایو موتور ناگهان افزایش یابد، تحلیل هارمونیک می‌تواند مشخص کند که آیا این افزایش مربوط به افزایش توان مورد نیاز موتور است یا ناشی از افزایش بیش از حد مولفه‌های هارمونیک سوم یا پنجم در خروجی اینورتر است که نشان‌دهنده ایراد در مدولاتور PWM درایو می‌باشد.

استفاده از قابلیت ضبط داده‌ها برای ردیابی خطا

بسیاری از خطاهای سیستم‌های صنعتی، ماهیت متناوب دارند و تنها در شرایط خاصی از بارگذاری، دما یا زمان رخ می‌دهند، که این امر ردیابی آن‌ها را با ابزارهای اندازه‌گیری لحظه‌ای غیرممکن می‌سازد. در این سناریوها، قابلیت ضبط داده‌ها (Data Logging) در وات متر به یک ضرورت تبدیل می‌شود. این ویژگی به تکنسین اجازه می‌دهد تا پارامترهای کلیدی مانند توان اکتیو، جریان پیک، و فاکتور توان را در یک بازه زمانی طولانی (از چند ساعت تا چند هفته) پایش کند. داده‌های ثبت شده به صورت نقطه‌ای با برچسب زمانی (Timestamped) ذخیره می‌شوند، که امکان بازسازی دقیق رویدادهای عملکردی سیستم در زمان وقوع خطا را فراهم می‌آورد. به عنوان مثال، اگر یک فن صنعتی دچار گیرپاژ جزئی شود، این مشکل ممکن است تنها یک یا دو بار در روز و در اوج بار حرارتی رخ دهد. وات متر مجهز به لاگر، با ثبت افزایش ناگهانی وات اکتیو و همزمان افت اندک فاکتور توان قبل از خاموش شدن سیستم حفاظتی، مسیر دقیق عیب‌یابی را روشن می‌سازد. این فرآیند مبتنی بر داده، جایگزین حدس و گمان شده و به تیم فنی اجازه می‌دهد تا پارامترهای بحرانی را برای وات متر دیجیتال لوترون مدل LUTRON DW-6095 که دارای حافظه داخلی قوی و توانایی ثبت سیکل کامل شکل موج است، با دقت بالا پایش نموده و سپس داده‌ها را برای تحلیل‌های آماری عمیق‌تر به رایانه منتقل کنند.

معیارهای انتخاب پروب‌ها و اتصالات ایمن

حتی بهترین وات متر دیجیتال نیز اگر با پروب‌ها یا اتصالات غیراستاندارد مورد استفاده قرار گیرد، کارایی و ایمنی خود را از دست می‌دهد. در زمینه اندازه‌گیری توان، ما با سطوح ولتاژ و جریان بسیار بالایی سروکار داریم، بنابراین کیفیت فیزیکی پروب‌ها (Leads) و کلمپ‌های جریان (Current Clamps) نقشی حیاتی در حفظ استاندارد ایمنی CAT ایفا می‌کنند. پروب‌های حرفه‌ای باید دارای عایق‌بندی چندلایه، مقاومت بالا در برابر حرارت و ولتاژهای گذرا، و اتصالاتی با حداقل مقاومت تماسی باشند. برای اندازه‌گیری جریان، استفاده از کلمپ‌های جریان با نسبت تبدیل دقیق و پاسخ فرکانسی مناسب ضروری است تا از خطای اندازه‌گیری در بارهای با فرکانس متغیر جلوگیری شود. یک کلمپ جریان با کیفیت پایین، ممکن است نویز را به عنوان جریان اندازه‌گیری کرده یا در اثر اشباع مغناطیسی در جریان‌های پیک، اشتباه عمل کند. مهندسین باید اطمینان حاصل کنند که کلمپ‌ها دارای گواهینامه ایمنی مطابق با رتبه CAT دستگاه اصلی باشند. کوچک‌ترین نقص در عایق‌بندی یا شل بودن اتصال پروب به ترمینال‌های مولتی‌متر می‌تواند مسیر امنی برای عبور جریان‌های خطا به دست کاربر ایجاد کند؛ از این رو، بازرسی دوره‌ای اتصالات و پروب‌ها باید بخشی از پروتکل روتین تست باشد.

اندازه‌گیری توان در سیستم‌های سه فاز متقارن و نامتقارن

تشخیص خطای سیستم‌های قدرت در تأسیسات صنعتی بزرگ، اغلب مستلزم کار با سیستم‌های سه فاز است که پیچیدگی‌های محاسباتی خاص خود را دارند. وات مترهای حرفه‌ای باید قادر به اندازه‌گیری دقیق توان در پیکربندی‌های مختلف باشند: سیستم سه فاز متقارن (Balanced) و سیستم سه فاز نامتقارن (Unbalanced). در سیستم‌های متقارن، با استفاده از روش دو وات‌سنج (Two-Wattmeter Method)، توان کل از جمع جبری قرائت دو وات‌سنج به دست می‌آید. اما چالش واقعی زمانی بروز می‌کند که عدم تقارن بار وجود داشته باشد؛ این عدم تقارن ممکن است ناشی از خرابی جزئی یک فاز، یا وجود بارهای تک‌فاز سنگین در یک سیستم سه فاز باشد. وات مترهای پیشرفته، با استفاده از سه سنسور اندازه‌گیری ولتاژ و سه سنسور اندازه‌گیری جریان، امکان اندازه‌گیری توان اکتیو، راکتیو و ظاهری را برای هر فاز به صورت جداگانه فراهم می‌آورند. علاوه بر این، محاسبه عدم تعادل فاز (Phase Imbalance) بر اساس جریان‌ها یا ولتاژها، به سرعت مشخص می‌کند که آیا یکی از فازها دچار مشکل (مانند افت ولتاژ به دلیل اتصال سست یا خرابی یک کنتاکتور) است. این تحلیل دقیق عدم تقارن، ابزاری قدرتمند برای پیشگیری از گرم شدن بیش از حد سیم‌پیچ‌های موتورهای سه‌فاز است که در صورت نادیده گرفته شدن، منجر به سوختن کامل موتور خواهد شد.

نقش نرخ نمونه‌برداری در تشخیص نوسانات سریع

سرعت یکپارچه‌سازی و نرخ نمونه‌برداری (Sampling Rate) وات متر، مستقیماً بر توانایی آن در ثبت دقیق تغییرات سریع انرژی تأثیر می‌گذارد. در حالی که بسیاری از ابزارهای اندازه‌گیری ممکن است توان را با نرخ نمونه‌برداری پایین (مثلاً چند بار در ثانیه) محاسبه کنند، تشخیص خطاهایی مانند جرقه زدن (Arcing) یا نوسانات بسیار سریع ولتاژ گذرا نیازمند نرخ نمونه‌برداری بسیار بالاتری است. وات مترهای پیشرفته، گاهی نرخ نمونه‌برداری را تا چند ده کیلوهرتز افزایش می‌دهند تا بتوانند شکل دقیق موج ولتاژ و جریان را در طول یک سیکل کامل ثبت کنند. این دقت زمانی حیاتی است که در حال بررسی رفتار سیستم‌های حفاظتی هستیم؛ مثلاً تشخیص اینکه آیا یک فیوز به درستی در برابر جریان پیک لحظه‌ای عمل کرده یا خیر. همچنین، در اندازه‌گیری توان در تجهیزاتی که از تکنولوژی سوئیچینگ سریع استفاده می‌کنند، نرخ نمونه‌برداری پایین می‌تواند منجر به اندازه‌گیری میانگین توان به جای توان مؤثر واقعی شود. برای اطمینان از صحت تشخیص خطاهای لحظه‌ای، مهندسان باید به مشخصات فنی دستگاه در مورد حداقل نرخ نمونه‌برداری و عمق حافظه آن برای ثبت رویدادهای گذرا توجه ویژه داشته باشند.

استانداردسازی تست‌های وات‌متر در محیط‌های حساس

برای اطمینان از اینکه نتایج اندازه‌گیری وات متر می‌تواند مبنای تصمیم‌گیری‌های حیاتی در مورد سلامت تجهیزات قرار گیرد، لازم است که تست‌ها بر اساس استانداردهای بین‌المللی انجام شوند. این استانداردها نه تنها روش‌های اندازه‌گیری را تعریف می‌کنند، بلکه شرایط محیطی تست، مانند دمای مرجع، رطوبت نسبی و کالیبراسیون دستگاه اندازه‌گیری را نیز مشخص می‌سازند. مهندسان فنی موظفند اطمینان حاصل کنند که وات متر مورد استفاده در بازه‌های زمانی مشخص (معمولاً سالانه) توسط آزمایشگاه‌های معتبر کالیبره شده و دارای گواهی کالیبراسیون قابل ردیابی (Traceable Calibration Certificate) باشد. این سند تضمین می‌کند که خطای دستگاه در محدوده مجاز تعیین شده توسط سازنده باقی مانده است. علاوه بر این، روش‌های تست باید بر اساس استاندارد IEC 61000 دنبال شوند، به ویژه زمانی که هدف، ارزیابی تأثیر تداخلات الکترومغناطیسی (EMI/EMC) بر دقت اندازه‌گیری توان است. رعایت این رویه‌های استاندارد، امکان مقایسه نتایج اندازه‌گیری‌های مختلف در طول زمان یا بین سایت‌های مختلف را فراهم می‌آورد و از تفسیرهای سلیقه‌ای جلوگیری می‌کند، که این امر برای ممیزی‌های فنی و تضمین کیفیت ضروری است.

نقش نرم‌افزار در تحلیل ریشه‌ای اشکالات پیچیده

همانطور که پیش‌تر اشاره شد، نقش نرم‌افزار همراه با وات مترهای پیشرفته بسیار فراتر از صرفاً انتقال داده‌ها است؛ این نرم‌افزارها بستر اصلی تحلیل ریشه‌ای (Root Cause Analysis) را فراهم می‌آورند. هنگامی که داده‌های حجیم ثبت شده توسط وات متر (شامل ولتاژ، جریان، توان اکتیو، راکتیو و فاکتور توان به صورت چند متغیره) به نرم‌افزار منتقل می‌شوند، ابزارهای تحلیلی قدرتمندی فعال می‌شوند. این ابزارها می‌توانند به طور خودکار نقاط بحرانی (Critical Points) را مشخص کنند؛ مثلاً جایی که اختلاف بین توان اکتیو و توان ظاهری از یک آستانه مشخص فراتر رفته یا جایی که نرخ تغییر توان (Rate of Change of Power) غیرعادی بوده است. همچنین، نرم‌افزار می‌تواند شکل موج‌های ضبط شده در لحظه خطا را بازسازی کرده و به مهندس اجازه دهد تا با زوم کردن بر روی شکل موج، علت تغییر توان را در سطح میلی‌ثانیه تشخیص دهد. برای مثال، بررسی شکل موج جریان می‌تواند نشان دهد که آیا افت توان ناشی از یک ولتاژ ورودی نامنظم است یا به دلیل مشکل در شیربرقی‌های کنترل‌کننده بار. این قابلیت‌های تحلیلی پیشرفته، به ویژه در مورد تجهیزات حساس و گران‌قیمت که هزینه خرابی آن‌ها بالاست، کارایی نگهداری پیش‌بینانه (Predictive Maintenance) را به شدت افزایش می‌دهد.

بهره‌برداری حداکثری از قابلیت‌های تست در محل

تجربه عملی در محیط‌های صنعتی نشان می‌دهد که وات متر باید انعطاف‌پذیری بالایی در تست‌های میدانی داشته باشد. علاوه بر اندازه‌گیری‌های ثابت، قابلیت‌های خاصی برای تست‌های سریع و غیرتهاجمی ضروری است. یکی از این قابلیت‌ها، توانایی اندازه‌گیری توان در مدارهای تک‌فاز تحت بار نامتقارن است که در سیستم‌های روشنایی یا تجهیزات کوچک رایج است. وات متر باید قابلیت سنسور جریان را به صورت دوگانه (استفاده از کلمپ جریان همراه با پروب‌های ولتاژ) داشته باشد تا بتواند به سرعت توان ورودی و خروجی یک دستگاه را مقایسه کند. این مقایسه، به سادگی میزان تلفات انرژی (Wasted Power) در خود دستگاه را مشخص می‌سازد. به عنوان مثال، مهندس می‌تواند وات ورودی به یک پنل کنترل را اندازه‌گیری کرده و سپس توان مصرفی کلیه بارهای خروجی آن پنل را با استفاده از چند وات متر دیگر جمع‌آوری نماید؛ اختلاف بین این دو مقدار، نشان‌دهنده تلفات داخلی پنل (ناشی از مقاومت سیم‌کشی‌ها، خرابی ترمینال‌ها یا تلفات ترانسفورماتورهای کوچک داخلی) است. این روش مقایسه‌ای، یک ابزار تشخیصی فوق‌العاده برای بهینه‌سازی مصرف انرژی در سطح ساب‌سیستم‌ها محسوب می‌شود. برای تسهیل این کار، استفاده از وات‌مترهای قابل برنامه‌ریزی که امکان تعریف این مقایسه‌ها را به صورت خودکار فراهم می‌سازند، توصیه می‌گردد.

نتیجه‌گیری نهایی و نگاه به آینده اندازه‌گیری

در جمع‌بندی این راهنمای جامع، روشن است که وات متر از ابزاری صرفاً برای ثبت توان، به یک پلتفرم پیشرفته برای تشخیص عمیق خطاهای سیستم تبدیل شده است. توانایی تفکیک توان اکتیو از راکتیو، تحلیل هارمونیک‌ها برای کشف نویزهای مخرب، ثبت داده‌ها برای ردیابی خطاهای متناوب، و ارزیابی دقیق فاکتور توان، همگی ابزارهایی هستند که مهندسان «مشهد دقیق» برای حفظ راندمان و ایمنی سایت‌های صنعتی به کار می‌برند. انتخاب یک وات متر با کیفیت، مانند مواردی که قابلیت‌های پیشرفته نرم‌افزاری را پشتیبانی می‌کنند، مستقیماً با کاهش زمان از کار افتادگی (Downtime) و افزایش طول عمر تجهیزات گره خورده است. نگاه به آینده، نشان‌دهنده حرکت بیشتر به سمت ابزارهای بی‌سیم، تعامل بیشتر با پلتفرم‌های ابری برای تحلیل کلان داده‌ها (Big Data Analysis) و افزایش دقت در اندازه‌گیری توان‌های بسیار پایین در مدارهای الکترونیک قدرت کم‌مصرف است. با این حال، تا آن زمان، تسلط بر قابلیت‌های اندازه‌گیری توان اکتیو و فاکتور توان با دستگاه‌های دقیق فعلی، همچنان پایه و اساس هر استراتژی نگهداری مؤثر باقی خواهد ماند.
