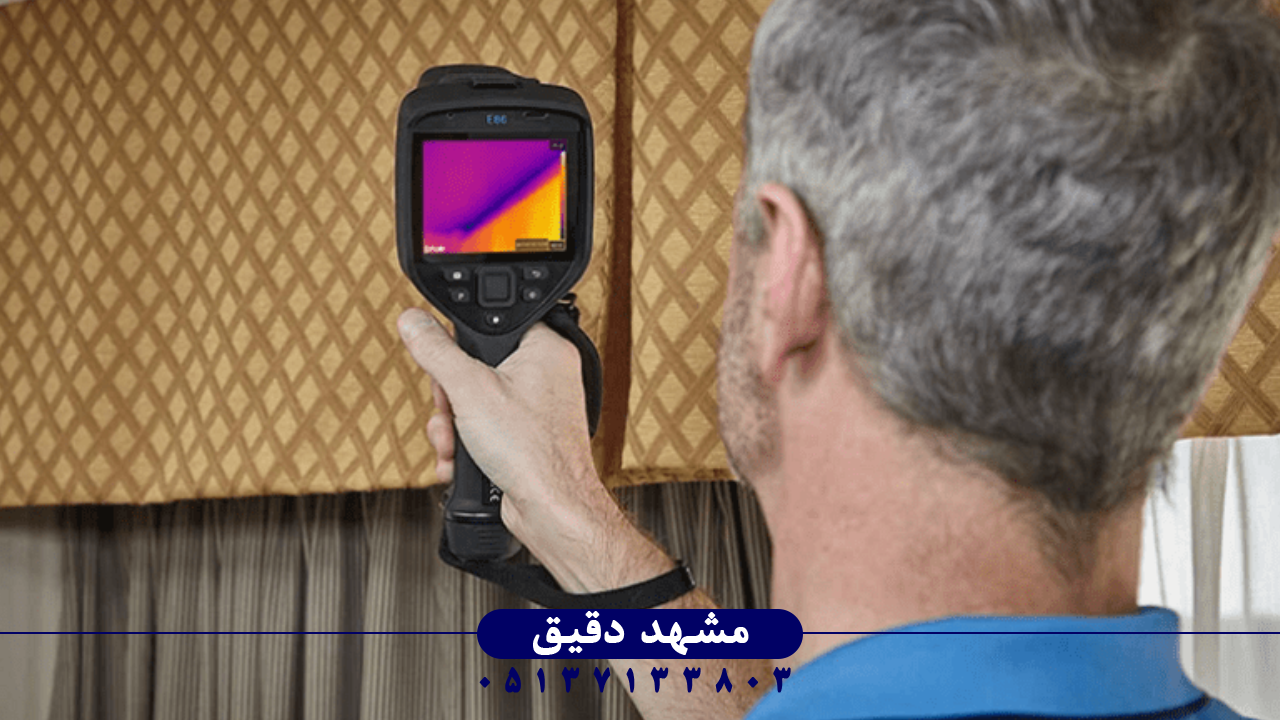

آموزش اصول تنظیم فاصله و فوکوس در ترموویژن

مبانی فیزیکی فوکوس حرارتی دقیق

در حوزه تصویربرداری حرارتی یا ترموویژن، تنظیم فاصله و فوکوس از مهم‌ترین مراحل در رسیدن به داده‌های قابل اعتماد و دقیق است. دستگاه‌های ترموویژن با استفاده از حسگرهای مادون قرمز (Infrared Detectors) قادرند انرژی تابشی اجسام را در محدوده طیف فروسرخ میان حدود ۷ تا ۱۴ میکرون ثبت کنند. از آنجا که این تابش وابسته به دمای سطح و ویژگی‌های تابشی ماده است، کوچک‌ترین خطا در فاصله اندازه‌گیری یا فوکوس لنز سبب انحراف در نتیجه دمایی و کاهش دقت تصویر می‌شود. اصل فیزیکی فوکوس به همگرایی پرتوی فروسرخ در نقطه کانونی سنسور برمی‌گردد؛ اگر فاصله شیء تا لنز از حد تعیین‌شده بیشتر یا کمتر شود، تصویر در ماتریس حرارتی پراکنده و از وضوح خارج می‌گردد. به همین دلیل هر اپراتور حرفه‌ای باید مفهوم Depth of Field یا عمق میدان فوکوس را بشناسد، که یعنی محدوده‌ای از فاصله‌ها در مقابل لنز که تصویر داخل آن واضح باقی می‌ماند. در دوربین‌های صنعتی مخصوص به پایش دمایی موتور، تابلو برق یا تجهیزات فشار قوی، این عمق میدان بسیار محدود است، و تنظیم دقیق فاصله باید با دقت میلی‌متری انجام گیرد. استفاده از لاستیک ضد انعکاس روی لنز و آگاهی از ضریب گسیلندگی (Emissivity) مواد نیز در خوانش صحیح دما نقش دارد؛ چون انحراف فوکوس می‌تواند باعث تغییر در شدت انرژی بازتابی شود و الگوریتم نرم‌افزار دستگاه را دچار خطا کند. همه این مبانی، زیربنای درک درست از فوکوس ترموویژن است و پایه آموزش کاربردی در صنایع برق و انرژی را تشکیل می‌دهد.

تأثیر فاصله بر دقت اندازه‌گیری

در دوربین‌های تصویرگر حرارتی، فاصله ابزار تا جسم مورد اندازه‌گیری یک متغیر کلیدی است. هر دوربین حرارتی دارای حداقل و حداکثر فاصله عملکرد (Minimum Focusing Distance & Maximum Range) است که بر اساس طراحی لنز و رزولوشن سنسور تعریف می‌شود. زمانی که فاصله بیش از مقدار توصیه‌شده باشد، انرژی مادون قرمز منتشرشده از سطح جسم قبل از رسیدن به سنسور توسط هوای محیط، بخار آب یا ذرات گردوغبار جذب و پراکنده می‌شود. در نتیجه عدد دمایی نمایش داده‌شده در نرم‌افزار، دمای واقعی سطح هدف را نمایش نمی‌دهد. برعکس، در فواصل بسیار کوتاه، زاویه دید لنز محدود شده و بخشی از انرژی تابشی در خارج از فریم حسگر قرار می‌گیرد. برای تنظیم دقیق در محدوده میان این دو نقطه باید هرگز از تقریب دید بصری استفاده نشود بلکه اپراتور با مشاهده نمایشگر زنده (Live View IR) و استفاده از خطوط فوکوس لیزری اقدام کند. در بسیاری از واحدهای صنعتی، فاصله استاندارد برای بازرسی تابلوهای فشار قوی حدود ۲ متر و برای تجهیزات مکانیکی مانند پمپ‌ها و یاتاقان‌ها حدود نیم متر است. اما عواملی چون قدرت بزرگنمایی لنز، رزولوشن ۴۸۰×۶۴۰ پیکسل و نوع سنسور VOx Microbolometer می‌تواند این مقادیر را تغییر دهد. در پروژه‌های مهندسی برق، خطا در فاصله‌ی اندازه‌گیری تا ۳۰ سانتی‌متر می‌تواند باعث اشتباه تا ۲۰ درجه سانتی‌گراد در قرائت دما گردد. این میزان خطا عملاً تشخیص نقاط داغ در باس‌بار یا کنتاکتور را غیرممکن می‌کند، ازاین‌رو در دوره‌های کالیبراسیون دوربین حرارتی، آموزش دقیق فاصله‌سنجی جزء الزامات کلیدی است.

آشنایی عملی با فوکوس ترموویژن

برای تنظیم فوکوس در یک دوربین ترموویژن، اپراتور باید مراحل مشخصی را با توجه به نوع لنز و شرایط محیط اجرا کند. در دوربین‌های دستی، سه روش تعیین فوکوس وجود دارد: فوکوس خودکار لیزری (Laser Autofocus)، فوکوس پیوسته مکانیکی و فوکوس دستی دقیق. روش لیزری توسط سنسور فاصله‌یاب داخلی انجام می‌شود که با ارسال پرتو لیزر، فاصله شیء تا لنز را محاسبه و موتور فوکوس را متناسب با آن تنظیم می‌کند. در حالت پیوسته، نرم‌افزار دستگاه از الگوریتم وضوح تصویر استفاده می‌کند تا سطح کنتراست تصویر حرارتی بیشینه شود. اما فوکوس دستی هنوز دقیق‌ترین روش در کاربردهای فنی حساس محسوب می‌شود، زیرا اپراتور می‌تواند با چند درجه چرخش حلقه فوکوس، تعادل بین وضوح و حساسیت دمایی را برقرار سازد. به طور نمونه، در پایش دمای ترمینال‌های فشار قوی یا مدار PCB، فوکوس باید چنان دقیق باشد که اختلاف یک درجه حرارت بین دو پین مجاور به‌وضوح تفکیک شود. همین موضوع اهمیت توجه به زاویه دید (Angle of View) و نقطه فوکال را چند برابر می‌کند. مهندسان برق معمولاً هنگام کار با ترموویژن به اشتباه فاصله را بر اساس اندازه جسم تخمین می‌زنند، در حالی‌که در بسیاری موارد جسم گرم ممکن است در عمق دید حرارتی دیگری قرار گرفته باشد. این اشتباهات کوچک می‌توانند بر تفسیر داده‌های دمایی اثرگذار باشند و منجر به گزارش‌های غیرقابل اتکا در ممیزی‌های ISO 18434 شوند. در نتیجه تأکید بر آموزش تصویربرداری حرارتی با تمرکز بر فوکوس دستی، بخشی از فرهنگ ایمنی و نگهداری پیشگیرانه در صنایع محسوب می‌شود.

کاربرد ترموویژن در تست‌های واقعی

در تست‌های صنعتی واقعی، ترموویژن نقش محوری در تشخیص نقاط داغ، توزیع حرارتی و عملکرد نامتوازن قطعات دارد. برای مثال در بازرسی موتورهای الکتریکی، تنظیم دقیق فاصله بین دوربین و موتور باعث ثبت گرادیان حرارتی یکنواخت بر سطح پوسته می‌شود. اگر فوکوس صحیح نباشد، تصویری با لکه‌های داغ مصنوعی تولید می‌شود که تشخیص خرابی را مشکل می‌کند. در پایش تابلو برق فشار قوی نیز، تعادل میان فاصله و زاویه دید اهمیت مضاعف دارد؛ چون در زاویه‌دار نگاه‌کردن، بخشی از شدت انرژی تابشی به صورت انعکاس بازتاب می‌شود. در پروژه‌های انجام‌شده در شرکت «مشهد دقیق»، استفاده از دوربین‌های با قابلیت فوکوس لیزری موجب کاهش خطای حرارتی تا زیر ±۲°C گردیده است. نمونه کاربردی را می‌توان در تصویربرداری از ترانس قدرت ۱۶۰۰ کیلوولت‌آمپر دید؛ با تنظیم فاصله در ۲٫۵ متر و فوکوس دقیق بر سطح رادیاتور، الگوی دمایی واقعی جریان روغن آشکار می‌گردد. در حالتی که فاصله نادرست انتخاب شود، نرم‌افزار دوربین دمای کمتر یا بیشتر از مقدار واقعی نشان می‌دهد و مهندس را به تصمیم اشتباه تعمیر می‌رساند. در این بخش نقش تمرین عملی اپراتور در محیط واقعی اهمیت دارد، زیرا هیچ الگوریتمی جایگزین تجربه انسانی در انتخاب بهینه زاویه و فاصله نمی‌شود.

اهمیت آموزش فوکوس در صنعت

آموزش اصول تنظیم فوکوس در ترموویژن نه یک مهارت فرعی، بلکه یک بخش اساسی از برنامه‌های نگهداری پیشگیرانه و پایش وضعیت است. اگر اپراتور دقیقاً نداند نقطه فوکال لنز در چه فاصله‌ای قرار دارد، تمام گزارش‌های حرارتی به داده‌های ضعیف تبدیل خواهند شد. از این جهت شرکت‌هایی که دوره‌های آموزش ترموگرافی برگزار می‌کنند، بخش مهمی از سرفصل را به مفهوم Focus Calibration اختصاص می‌دهند. در دوره سطح یک حرارتی (Infrared Level I)، مهندس یاد می‌گیرد چگونه فاصله، زاویه و دمای زمینه را برای بهینه‌سازی فوکوس مدیریت کند. خطای فوکوس به طور مستقیم بر شاخص Kappa در تحلیل تصویری اثرگذار است، زیرا هرچه فوکوس از نقطه کانونی منحرف شود، ارزش عددی دمای پیکسل‌ها کاهش می‌یابد. در ترموویژن‌های پیشرفته مانند مدل FLIR، این تنظیمات به‌صورت نرم‌افزاری هم قابل اصلاح است اما اصل فیزیکی همچنان به مهارت اپراتور متکی است. لذا، آموزش فوکوس باید با تمرین روی اجسام حرارتی در فاصله‌های مختلف انجام شود، تا چشم کاربر به تفاوت وضوح حرارتی عادت کند. این تکنیک‌ها در ممیزی‌های صنعتی، به‌ویژه در پالایشگاه‌ها و نیروگاه‌ها، موجب افزایش اعتبار داده‌های تصویری می‌شود و در نهایت باعث کاهش خرابی ناگهانی تجهیزات خواهد شد.

نقش تکنولوژی فوکوس اتوماتیک

پیشرفت فناوری باعث شده سیستم‌های فوکوس اتوماتیک در ترموویژن‌ها بسیار دقیق‌تر از گذشته عمل کنند. این سیستم‌ها با استفاده از Range Finder Laser فاصله را تشخیص داده، فوکوس را به‌صورت الکترومکانیکی تنظیم کرده و در کسری از ثانیه تصویر حرارتی را بهینه می‌کنند. در برخی مدل‌ها، فوکوس چندمرحله‌ای فعال می‌شود؛ ابتدا دوربین فاصله تقریبی را تنظیم می‌کند، سپس سنسور وضوح تصویر را تحلیل و فوکوس نهایی را ثبت می‌نماید. چنین قابلیتی در دستگاه‌هایی چون ترموویژن فلیر مدل FLIR E86 به‌کار گرفته شده که برای بازرسی‌های صنعتی با دقت بالا طراحی گردیده است. این مدل با رزولوشن ۴۸۰×۶۴۰ پیکسل و حسگر VOx Microbolometer قابلیت فوکوس لیزری دوگانه دارد؛ بدین معنا که حتی در فاصله متغیر ۲ تا ۲۰ متر، وضوح دمایی و فضایی حفظ می‌شود. این سطح از هوشمندی سبب می‌شود اپراتور در محیط‌های پرارتعاش یا محدود، نیاز به تنظیم دستی نداشته باشد و بتواند در حین حرکت تصویربرداری کند. با این وجود، در کاربردهای دقیق آزمایشگاهی، فوکوس دستی هنوز اولویت دارد زیرا به کاربر امکان اصلاح انحراف جزئی سنسور را می‌دهد. تلفیق فناوری فوکوس اتوماتیک و فوکوس دستی در دوربین‌های نسل جدید، ترکیب هوشمندی و انعطاف را فراهم کرده و تصویربرداری حرارتی را به یکی از ابزارهای قابل اعتماد برای پایش پیشگیرانه تبدیل کرده است.

زاویه دید و میدان فوکوس لنز

طراحی لنز حرارتی و زاویه دید آن در سیستم فوکوس نقش بنیادی دارد. لنزهای با زاویه دید باز (Wide Angle Lens) معمولاً برای تصویربرداری از سطح وسیع در فاصله نزدیک به کار می‌روند، در حالی که لنزهای تله‌فوتو برای اهداف کوچک در فاصله دور استفاده دارند. هر لنز یک نقطه فوکال خاص دارد که بر اساس طول کانونی (Focal Length) و نوع ماده اپتیکی مشخص می‌شود. لنزهای ژرمانیومی معمول‌ترین انتخاب در ترموویژن‌های صنعتی هستند، زیرا ضریب عبور مادون قرمز بالا و ضریب شکست پایدار دارند. در دوربین‌هایی با امکان تعویض لنز، تنظیم فوکوس نیازمند شناخت دقیق هر لنز است. اگر لنز با زاویه دید بالا نصب شود اما فاصله تصویربرداری زیاد باشد، پخش انرژی حرارتی و خطای اندازه‌گیری افزایش می‌یابد. در مقابل، لنز تله در فواصل کم باعث افت سرعت فوکوس می‌شود. مهندسین حرفه‌ای اصول انتخاب زاویه دید را در پروژه‌های مختلف رعایت می‌کنند؛ برای نمونه در بازرسی تابلو برق، زاویه ۲۴ درجه با عمق میدان ۵۰ سانتی‌متر ایده‌آل است، درحالی‌که برای پایش خطوط بخار، زاویه تنگ‌تر حدود ۱۲ درجه توصیه می‌شود. فهم رابطه میان زاویه دید و میدان فوکوس موضوع کلیدی آموزش ترموویژن است، زیرا تنها با شناخت این پارامترها می‌توان فاصله و فوکوس را دقیق تنظیم کرد.

تأثیر شرایط محیطی بر فوکوس

شرایط محیطی مانند دمای هوا، رطوبت، فشار، و گردوغبار اثر مستقیم بر فوکوس و عملکرد اپتیکی ترموویژن دارند. افزایش رطوبت باعث جذب بخشی از تابش مادون قرمز توسط مولکول‌های آب شده و شفافیت تصویر حرارتی را کاهش می‌دهد. همین موضوع نیازمند اصلاح فوکوس و افزایش Contrast Filter برای حفظ وضوح است. در محیط‌های با دمای بالا یا باد شدید، حرکت ذرات هوا مسیر نور فروسرخ را منحرف می‌کند؛ در این‌گونه موارد اپراتور باید فاصله دوربین را تغییر دهد تا نقاط داغ واقعی در میدان فوکوس قرار گیرند. شرکت‌های سازنده معمولاً در دفترچه فنی دستگاه‌ها توصیه‌هایی برای تنظیم فوکوس در شرایط خاص ارائه می‌کنند. به عنوان مثال، هنگام تصویربرداری از خطوط بخار، بهتر است زاویه دید از ۳۰ درجه تجاوز نکند تا بازتاب بخار داغ مانع تحلیل تصویر نگردد. همچنین دمای محیط بالا ممکن است موجب گسترش حرارتی لنز و تغییر نقطه فوکال شود، لذا در عملکرد طولانی‌مدت باید از سیستم Temperature Compensation استفاده کرد. در محیط‌های صنعتی سنگین، اپراتور باید فوکوس را به‌طور مداوم بازبینی کند زیرا تغییر شرایط محیطی لحظه‌ای بر دقت اندازه‌گیری اثر می‌گذارد. این سطح از حساسیت، دلیلی است که آموزش تنظیم فوکوس در محیط‌های واقعی به بخشی جدایی‌ناپذیر از آموزش ترموگرافی تبدیل شده است.

استانداردهای بین‌المللی کیفیت تصویر

تنظیم فوکوس در تصویربرداری حرارتی تابع استانداردهای معتبر بین‌المللی است. یکی از مهم‌ترین استانداردها ISO 18434-1:2008 است که الزامات پایش وضعیت با استفاده از تصویربرداری حرارتی را تشریح می‌کند. در این استاندارد اشاره شده که دقت اندازه‌گیری وابسته به وضوح و فوکوس صحیح است و هرگونه انحراف اپتیکی باید تصحیح شود. همچنین استاندارد ASTM E1934 روش‌های عملی برای تعیین فاصله مناسب در اندازه‌گیری دما با دوربین مادون قرمز را توضیح می‌دهد. در دوره‌های حرفه‌ای ترموگرافی سطح ۲ و ۳، تطبیق با این استانداردها، بخش اصلی آزمون‌های عملی محسوب می‌شود. بر اساس این دستورالعمل‌ها، اپراتور باید در هر گزارش تصویری، فاصله اندازه‌گیری، نوع فوکوس، و لنز مورد استفاده را ذکر کند. رعایت این اصول، امکان مقایسه دوره‌ای تصاویر را فراهم کرده و فرآیند ممیزی ایمنی را تسریع می‌کند. تولیدکنندگان شناخته‌شده مانند FLIR و Fluke تمامی مدل‌های صنعتی خود را با رعایت این الزامات طراحی کرده‌اند، تا مهندس بتواند از داده‌های حرارتی در سیستم مدیریت دارایی‌های صنعتی به صورت استاندارد استفاده کند. در نتیجه، تنظیم فوکوس نه‌تنها یک بخش فنی، بلکه جزء الزامات رسمی کنترل کیفیت جهانی است.

آزمون میدانی فوکوس و فاصله

در آزمون‌های میدانی (Field Calibration) برای بررسی دقت فوکوس، از هدف حرارتی کنترل‌شده استفاده می‌شود. این هدف ممکن است شامل صفحات آلومینیومی با مقاومت حرارتی مشخص یا بلوک مرجع با دمای ثابت باشد. دوربین حرارتی در فاصله‌های مختلف از این هدف قرار می‌گیرد و تصویر ثبت‌شده با مقدار واقعی مقایسه می‌شود. اختلاف میان اندازه‌گیری و مقدار مرجع نشانگر خطای فوکوس است. در دوربین‌های پیشرفته، نرم‌افزار تحلیل حرارتی قادر است با روش SuperResolution Comparison میزان خطا را محاسبه و الگوریتم فوکوس را اصلاح کند. این فرآیند بخشی از برنامه‌های کالیبراسیون دوره‌ای در شرکت‌هاست و به اپراتور یادآور می‌شود که دقت فوکوس تحت تأثیر شرایط فیزیکی مانند لرزش، آلودگی لنز یا انحراف حسگر است. در واحدهای صنعتی بزرگ، آزمون فوکوس به صورت سالانه توسط تیم‌های اعتبارسنج انجام می‌شود. نگهداری لنز تمیز و استفاده از فیلتر ضد انعکاس در کنار تنظیم فاصله دقیق، موجب افزایش پایداری نتایج در دوره‌های طولانی خواهد شد. آزمون میدانی عملاً نشان می‌دهد که مهارت اپراتور در انتخاب مناسب فاصله و فوکوس از هر نرم‌افزار تحلیلی مهم‌تر است، زیرا تصمیم درست در لحظه تصویربرداری پایه صحت کل عملیات پایش حرارتی است.

مقایسه فوکوس دستی و خودکار

هرگاه بحث تنظیم فوکوس مطرح می‌شود، انتخاب میان فوکوس دستی و خودکار دغدغه اصلی مهندسان است. فوکوس خودکار مزایای سرعت و راحتی دارد، اما فوکوس دستی کنترل کامل را در اختیار کاربر قرار می‌دهد. در بسیاری از موقعیت‌های عملی مانند پایش تابلو برق متراکم یا قطعات درخشان، فوکوس خودکار ممکن است توسط انعکاس نور فروسرخ دچار اشتباه شود. در چنین حالتی فوکوس دستی امکان اصلاح این خطا را می‌دهد. به‌طور خاص در سامانه‌های آزمایشگاهی و تحقیقاتی، فوکوس دستی این قابلیت را فراهم می‌کند تا نقطه فوکال دقیقاً روی محدوده مورد مطالعه قرار گیرد. از سوی دیگر، در شرایط اضطراری یا تصویربرداری میدانی، فوکوس خودکار زمان تنظیم را کاهش داده و خطای انسانی را کم می‌کند. بنابراین در آموزش حرفه‌ای توصیه می‌شود هر اپراتور استفاده متناوب از هر دو روش را بیاموزد تا بتواند بسته به شرایط بهترین تنظیم را انتخاب کند. ترکیب این دو رویکرد در دوربین‌هایی با قابلیت دو حالت فوکوس، همانند مدل‌های پیشرفته صنعتی، سطح عملکردی جدیدی ایجاد کرده است. در نهایت انتخاب صحیح روش فوکوس مکمل مهارت فاصله‌سنجی است و منجر به تصویربرداری حرارتی دقیق، پایدار و قابل اعتبار در ممیزی‌های صنعتی می‌شود.

جمع‌بندی علمی و توصیه نهایی

در پایان باید تأکید کرد که تنظیم دقیق فاصله و فوکوس در تصویربرداری حرارتی، پایه دست‌یابی به داده‌های معتبر در تمامی صنایع است. هرگونه غفلت در این مرحله می‌تواند داده‌های حرارتی را از ارزش مهندسی خارج کند. از منظر علمی، فوکوس به معنای هم‌راستایی پرتوی تابشی با نقطه حساسیت سنسور است و تعیین فاصله مناسب ضامن صحت این هم‌راستایی محسوب می‌شود. آموزش فوکوس باید به بخش ثابت پروتکل‌های نگهداری پیشگیرانه اضافه گردد. استفاده از دوربین‌هایی نظیر ترموویژن فلیر مدل FLIR E86 در مرحله نخست تصویربرداری، و به‌کارگیری فناوری‌های جدید فوکوس اتوماتیک و لیزری، فرآیند تحلیل حرارتی را چندین برابر دقیق‌تر کرده است. از سوی دیگر ترکیب این دانش با اصول استانداردهای ISO و ASTM، باعث شده تصویربرداری حرارتی به ابزاری استراتژیک در پایش وضعیت تجهیزات تبدیل شود. توصیه نهایی برای مهندسان فنی صنایع آن است که فوکوس را نه‌تنها به عنوان یک ویژگی تصویربرداری بلکه به عنوان علم تنظیم انرژی تابشی در میدان دید در نظر گیرند؛ زیرا درک درست از فاصله و فوکوس کلید اصلی برای تفسیر صحیح دمای تجهیزات، جلوگیری از خرابی ناگهانی، و ارتقای بهره‌وری صنعتی است.
