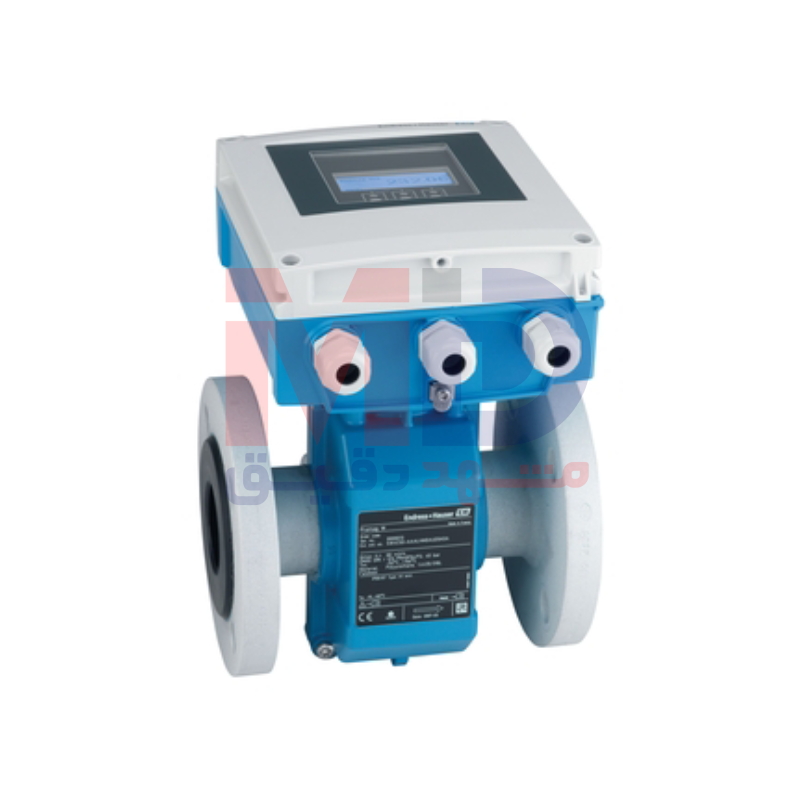

معرفی فلومتر الکترومغناطیسی Endress+Hauser W 400

فلومتر الکترومغناطیسی Endress+Hauser Promag W 400 یکی از جامع‌ترین و قابل‌اعتمادترین راهکارهای اندازه‌گیری جریان در صنعت آب و فاضلاب به شمار می‌رود که برای کاربردهای متنوع از آب آشامیدنی تا فاضلاب صنعتی و شهری طراحی شده است. این فلومتر با برخورداری از تأییدیه‌های بین‌المللی برای آب شرب و انتقال مالکیتی، توانسته است جایگاه ویژه‌ای در پروژه‌های زیرساختی، تأسیسات شهری و صنایع وابسته به آب به دست آورد. طراحی پیشرفته، دقت پایدار و قابلیت عملکرد در شرایط محیطی سخت، Promag W 400 را به انتخابی استاندارد برای مهندسان و بهره‌برداران تبدیل کرده است.

اصل اندازه‌گیری و فناوری عملکرد

Promag W 400 بر اساس اصل اندازه‌گیری الکترومغناطیسی عمل می‌کند که یکی از پایدارترین و دقیق‌ترین روش‌ها برای اندازه‌گیری دبی سیالات رسانا محسوب می‌شود. این اصل اندازه‌گیری دوطرفه بوده و عملکرد آن تقریباً مستقل از تغییرات فشار، چگالی، دما و ویسکوزیته سیال است. به همین دلیل، حتی در شرایط ناپایدار شبکه‌های آب و فاضلاب، داده‌های اندازه‌گیری قابل اعتماد و تکرارپذیر ارائه می‌شود. عدم وابستگی به مشخصات فیزیکی متغیر سیال، یکی از مزایای کلیدی این فلومتر در کاربردهای عملیاتی طولانی‌مدت به شمار می‌رود.

حوزه‌های کاربرد و موارد استفاده

فلومتر Endress+Hauser W 400 به‌طور ویژه برای اندازه‌گیری جریان آب طراحی شده و گزینه‌ای ایده‌آل برای آب آشامیدنی، آب صنعتی، آب خام، پساب‌های صنعتی و فاضلاب شهری محسوب می‌شود. دارا بودن تأییدیه‌های معتبر آب شرب بین‌المللی، این دستگاه را برای استفاده در شبکه‌های توزیع آب، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و خطوط انتقال اصلی کاملاً مناسب می‌سازد. همچنین قابلیت استفاده در سیستم‌های فاضلاب شهری و صنعتی، دامنه کاربرد آن را به‌طور قابل توجهی گسترش داده است.

طراحی سنسور و ساختار مکانیکی

سنسور Promag W 400 با هدف حداکثر انعطاف‌پذیری در مهندسی و نصب طراحی شده است و امکان استفاده از اتصالات فرایندی ثابت یا Lap-Joint را در اختیار کاربر قرار می‌دهد. این ویژگی، سازگاری کامل با شرایط مختلف نصب را تضمین می‌کند. طراحی سنسور مطابق با الزامات صنایع آب و فاضلاب انجام شده و با رعایت استاندارد EN ISO 12944، مقاومت بالایی در برابر خوردگی برای نصب‌های زیرزمینی یا زیرآبی فراهم می‌سازد. این موضوع نقش مهمی در افزایش طول عمر تجهیز و کاهش هزینه‌های نگهداری ایفا می‌کند.

محدوده سایز و قطر اسمی

فلومتر Promag W 400 در بازه بسیار گسترده‌ای از قطر اسمی تولید می‌شود و از DN ۲۵ تا DN ۳۰۰۰ را پوشش می‌دهد. این محدوده وسیع، امکان استفاده از دستگاه را از خطوط کوچک توزیع تا خطوط انتقال اصلی با دبی‌های بسیار بالا فراهم می‌سازد. چنین تنوعی باعث شده است که Promag W 400 به‌عنوان یک فلومتر استاندارد و همه‌کاره در پروژه‌های آب و فاضلاب مقیاس کوچک تا بسیار بزرگ انتخاب شود.

مواد در تماس با سیال و آستر داخلی

مواد در تماس با سیال در این فلومتر به‌گونه‌ای انتخاب شده‌اند که بالاترین سازگاری را با انواع آب و پساب فراهم کنند. آستر داخلی سنسور می‌تواند از جنس لاستیک سخت، پلی‌یورتان یا PTFE انتخاب شود. آستر لاستیک سخت برای بازه دمایی صفر تا مثبت ۸۰ درجه سانتی‌گراد مناسب است، آستر پلی‌یورتان امکان کار در بازه منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد را فراهم می‌کند و آستر PTFE برای شرایط دمایی منفی ۲۰ تا مثبت ۹۰ درجه سانتی‌گراد قابل استفاده است. الکترودها نیز از جنس استنلس استیل 1.4435 معادل 316L، آلیاژ C22 یا تانتالوم انتخاب می‌شوند تا مقاومت شیمیایی و پایداری اندازه‌گیری تضمین گردد.

متغیرهای اندازه‌گیری و بازه دبی

Promag W 400 قادر است علاوه بر دبی حجمی، رسانایی سیال و دبی جرمی را نیز اندازه‌گیری کند. بازه اندازه‌گیری دبی بسیار گسترده بوده و از ۰٫۵ مترمکعب بر ساعت تا ۲۶۳ هزار مترمکعب بر ساعت را پوشش می‌دهد. این توانایی، دستگاه را برای کاربردهای انتقال آب با دبی بسیار بالا و همچنین کاربردهای اندازه‌گیری دقیق در بخش‌های مختلف شبکه مناسب می‌کند. حفظ دقت اندازه‌گیری در کل این بازه، یکی از نقاط قوت اصلی این فلومتر محسوب می‌شود.

دقت اندازه‌گیری و عملکرد متروالوجیک

حداکثر خطای اندازه‌گیری دبی حجمی در حالت استاندارد برابر با ±۰٫۵ درصد مقدار قرائت‌شده به‌علاوه ±۱ میلی‌متر بر ثانیه است. در صورت انتخاب گزینه دقت بالا، این خطا به ±۰٫۲ درصد مقدار قرائت‌شده به‌علاوه ±۲ میلی‌متر بر ثانیه کاهش می‌یابد. این سطح از دقت، Promag W 400 را برای کاربردهای قانونی و انتقال مالکیت نیز مناسب می‌سازد و امکان استفاده از آن را در پروژه‌هایی با الزامات متروالوجیک سخت‌گیرانه فراهم می‌کند.

فشار و دمای کاری

حداکثر فشار فرایندی قابل تحمل برای این فلومتر PN ۴۰، Class ۳۰۰ و 20K می‌باشد که استفاده از آن را در خطوط فشار بالا امکان‌پذیر می‌سازد. بازه دمای سیال بسته به نوع آستر انتخابی متفاوت بوده و تمامی شرایط متداول در صنعت آب و فاضلاب را پوشش می‌دهد. بازه دمای محیط نیز متناسب با آستر و طراحی سنسور، امکان نصب در شرایط محیطی مختلف را فراهم می‌کند.

طراحی ترانسمیتر و امکانات بهره‌برداری

ترانسمیتر Promag W 400 با هدف کاهش زمان راه‌اندازی و افزایش ایمنی بهره‌برداری طراحی شده است. این ترانسمیتر در نسخه‌های کامپکت و ریموت قابل ارائه بوده و بدنه آن از پلی‌کربنات مقاوم یا آلومینیوم با پوشش محافظ ساخته می‌شود. نمایشگر چهارخطی با نور پس‌زمینه و کنترل لمسی، امکان کاربری ایمن و بدون نیاز به باز کردن دستگاه را فراهم می‌کند. دسترسی WLAN و وب‌سرور داخلی، پیکربندی محلی سریع را بدون نیاز به نرم‌افزار یا سخت‌افزار اضافی ممکن می‌سازد.

ثبت داده و پایش عملکرد

Promag W 400 مجهز به دیتالاگر داخلی است که امکان ثبت و پایش مقادیر اندازه‌گیری‌شده را به‌صورت مداوم فراهم می‌کند. این قابلیت، به‌ویژه در شبکه‌های توزیع آب و سیستم‌های فاضلاب، نقش مهمی در تحلیل عملکرد، تشخیص ناهنجاری‌ها و مستندسازی داده‌های بهره‌برداری ایفا می‌کند. ترکیب دیتالاگر داخلی با دسترسی بی‌سیم، سطح بالایی از شفافیت عملیاتی را فراهم می‌سازد.

ارتباطات صنعتی و سیگنال‌ها

این فلومتر از پروتکل‌های ارتباطی HART، PROFIBUS DP، EtherNet/IP و Modbus RS485 پشتیبانی می‌کند و به‌راحتی با سیستم‌های PLC و DCS یکپارچه می‌شود. خروجی‌ها شامل سیگنال‌های ۰ تا ۲۰ و ۴ تا ۲۰ میلی‌آمپر HART، خروجی‌های پالسی، فرکانسی و سوییچی پسیو است. همچنین ورودی وضعیت برای دریافت سیگنال‌های کنترلی در نظر گرفته شده است که انعطاف‌پذیری بالایی در طراحی سیستم ایجاد می‌کند.

ایمنی، تأییدیه‌ها و فناوری Heartbeat

Promag W 400 دارای تأییدیه‌های معتبر اندازه‌گیری انتقال مالکیت مطابق MI‑001 و OIML R49 بوده و کالیبراسیون آن در مراکز مورد تأیید ISO/IEC 17025 انجام می‌شود. فناوری Heartbeat امکان تأیید عملکرد، تشخیص رسوب‌گرفتگی و پایش سلامت دستگاه را بدون توقف فرایند فراهم می‌سازد. علاوه بر این، تأییدیه‌های بهداشتی ACS، KTW‑BWGL، NSF 61 و WRAS BS 6920 استفاده ایمن از این فلومتر را در خطوط آب آشامیدنی تضمین می‌کند.

جمع‌بندی و مزایای کلیدی

فلومتر الکترومغناطیسی Endress+Hauser W 400 یک راهکار استاندارد، قابل اطمینان و همه‌کاره برای صنعت آب و فاضلاب است که دقت بالا، انعطاف‌پذیری مهندسی، ایمنی عملیاتی و تطابق کامل با استانداردهای بین‌المللی را در یک محصول واحد ارائه می‌دهد. عدم افت فشار، امکان نصب بدون طول مستقیم ورودی، مقاومت بالا در برابر خوردگی و قابلیت‌های پیشرفته تشخیصی، این فلومتر را به گزینه‌ای ایده‌آل برای پروژه‌های زیرساختی و صنعتی بلندمدت تبدیل کرده است.
