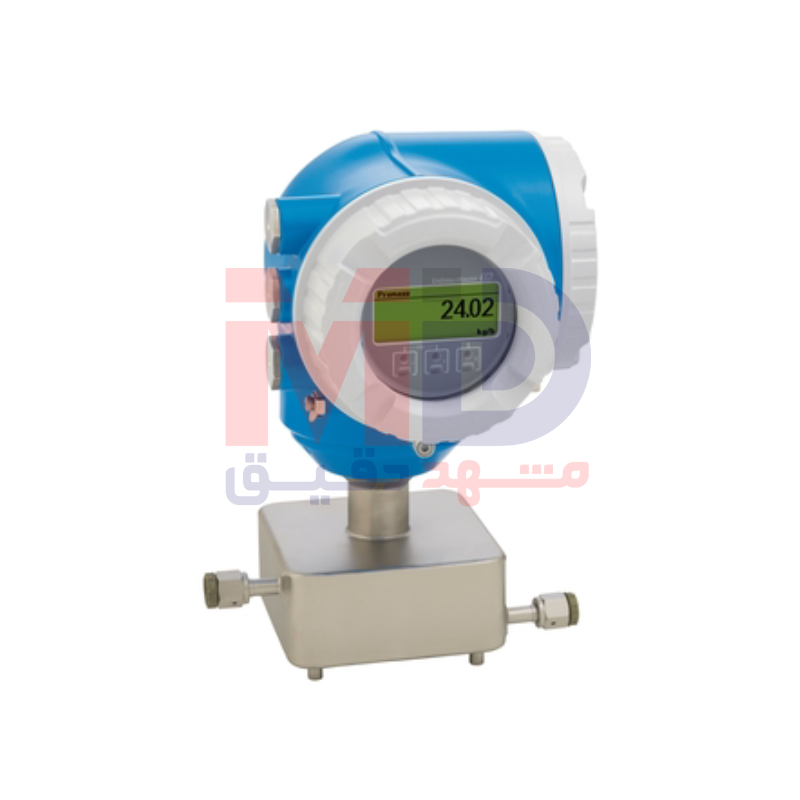

معرفی کلی فلومتر Endress+Hauser C 300
فلومتر Endress+Hauser C 300 که با نام صنعتی Cubemass C 300 شناخته میشود، یکی از دقیقترین و فشردهترین فلومترهای جرمی کوریولیس برای اندازهگیری کوچکترین دبیهای مایع و گاز در کاربردهای صنعتی پیشرفته است. این محصول بهطور خاص برای محیطهایی طراحی شده است که محدودیت فضا، دقت بسیار بالا، فشار فرآیندی زیاد و نیاز به یکپارچگی کامل با سیستمهای کنترلی مدرن وجود دارد. Cubemass C 300 ترکیبی از یک سنسور تکلولهای بسیار جمعوجور و یک ترانسمیتر کامپکت دومحفظهای است که ضمن حفظ دقت متروالوژیکی در بالاترین سطح، بهرهبرداری و نگهداری سادهای را نیز فراهم میکند.
حوزه کاربرد و فلسفه طراحی
Cubemass C 300 بهعنوان یک فلومتر تخصصی برای اسکیدهای صنعتی، تستریگها، تجهیزات دوزینگ، سیستمهای آزمایشگاهی پیشرفته و رباتیک صنعتی توسعه یافته است. در این نوع کاربردها، اندازهگیری جریان در مقادیر بسیار کم، اغلب تحت فشار بالا و در شرایطی با جریانهای ضربانی یا متناوب انجام میشود. طراحی C 300 به گونهای است که نه فشار بالای فرآیند و نه تغییرات دینامیکی جریان، هیچ تأثیری بر دقت اندازهگیری آن ندارند. همین ویژگی باعث شده این فلومتر در صنایع شیمیایی، پتروشیمی، داروسازی، تجهیزات تست و خطوط تحقیق و توسعه، جایگاه ویژهای پیدا کند.
اصل اندازهگیری کوریولیس و استقلال از خواص سیال
فلومتر Endress+Hauser C 300 بر اساس اصل اندازهگیری کوریولیس عمل میکند. در این روش، ارتعاش کنترلشده لوله اندازهگیری و نیروهای کوریولیس ایجادشده توسط عبور سیال، مبنای محاسبه مستقیم دبی جرمی قرار میگیرند. مزیت کلیدی این اصل اندازهگیری آن است که عملکرد فلومتر کاملاً مستقل از خواص فیزیکی سیال مانند ویسکوزیته، دانسیته، فشار یا ترکیب شیمیایی است. به بیان دیگر، تغییر خصوصیات سیال در طول فرآیند، دقت اندازهگیری را مختل نمیکند و دادههای بهدستآمده همواره قابل اتکا باقی میمانند.
سنسور تکلولهای فشرده و بهینه
قلب فلومتر Cubemass C 300، یک سنسور تکلولهای بسیار فشرده است که بهطور ویژه برای صرفهجویی حداکثری در فضای نصب طراحی شده است. این ساختار تکلولهای باعث کاهش وزن کلی تجهیز شده و امکان نصب آسان آن را روی اسکیدها و سازههای سبک فراهم میکند. طراحی فشرده سنسور نهتنها باعث کاهش هزینههای نصب میشود، بلکه پایداری مکانیکی بالا و مقاومت در برابر لرزشهای خارجی را نیز تضمین میکند. این ویژگی برای کاربردهایی نظیر رباتیک صنعتی و تجهیزات متحرک اهمیت ویژهای دارد.
قطر اسمی و محدوده سایز
فلومتر Endress+Hauser C 300 در محدوده قطر اسمی DN ۱ تا DN ۶، معادل یکبیستوچهارم تا یکچهارم اینچ ارائه میشود. این بازه قطری نشاندهنده تمرکز کامل این محصول بر اندازهگیری جریانهای بسیار کم است. انتخاب قطرهای کوچک، حساسیت اندازهگیری را افزایش داده و کنترل دقیق فرآیند را در کاربردهای میکروفلوییدی و تزریق دقیق امکانپذیر میسازد.
متغیرهای اندازهگیری و قابلیت چندمتغیره
Cubemass C 300 یک فلومتر چندمتغیره واقعی است و تنها به اندازهگیری دبی جرمی محدود نمیشود. این دستگاه قادر است بهصورت همزمان متغیرهای دبی جرمی، دانسیته، دمای سیال، دبی حجمی، دبی حجمی تصحیحشده، دانسیته مرجع و غلظت را اندازهگیری و محاسبه کند. این قابلیت چندمتغیره موجب کاهش قابل توجه تعداد تجهیزات اندازهگیری در فرآیند شده و پیچیدگی طراحی سیستم را کاهش میدهد. در نتیجه، بهرهبردار به دادههای جامعتری با هزینه نصب و نگهداری کمتر دست پیدا میکند.
دقت اندازهگیری و عملکرد متروالوژیک
فلومتر Endress+Hauser C 300 از نظر دقت اندازهگیری در رده بالاترین استانداردهای صنعتی قرار دارد. حداکثر خطای اندازهگیری دبی جرمی مایعات ±۰٫۱۰ درصد و دبی حجمی مایعات ±۰٫۱۰ درصد است. برای گازها، دقت اندازهگیری دبی جرمی ±۰٫۵۰ درصد در نظر گرفته شده است. همچنین، این فلومتر قادر است دانسیته مایعات را با دقت ±۰٫۰۰۰۵ گرم بر سانتیمتر مکعب اندازهگیری کند. این سطح از دقت، Cubemass C 300 را برای کاربردهای کنترلی حساس، کیفیتسنجی و پایش فرآیندهای حیاتی کاملاً مناسب میسازد.
محدوده اندازهگیری، فشار و دمای فرآیند
Cubemass C 300 امکان اندازهگیری دبی جرمی را در بازه صفر تا ۱۰۰۰ کیلوگرم بر ساعت فراهم میکند که معادل صفر تا ۳۷ پوند بر دقیقه است. این فلومتر برای شرایط فشار بالا طراحی شده و تحمل فشار فرآیندی تا ۴۰۰ بار معادل ۵۸۰۰ psi را دارد. همچنین با استانداردهای فشاری PN ۴۰، Class 300 و 10K سازگار است. محدوده دمای سیال از منفی ۵۰ تا مثبت ۲۰۵ درجه سانتیگراد تعریف شده که امکان استفاده از دستگاه را در فرآیندهای بسیار سرد یا دمابالا فراهم میسازد.
شرایط محیطی و دامنه دمای محیط
فلومتر Endress+Hauser C 300 برای عملکرد پایدار در شرایط محیطی سخت طراحی شده است. محدوده دمای محیط در نسخه استاندارد از منفی ۴۰ تا مثبت ۶۰ درجه سانتیگراد است و در نسخه آپشنال، امکان کار در دمای محیط منفی ۵۰ درجه سانتیگراد نیز وجود دارد. این بازه دمایی گسترده، استفاده از فلومتر را در محیطهای صنعتی باز، مناطق سردسیر و فضاهای بدون کنترل دما ممکن میسازد.
متریال قطعات در تماس با سیال
لوله اندازهگیری Cubemass C 300 از استنلس استیل آلیاژی ۱.۴۵۳۹ (904L) ساخته شده است که مقاومت بسیار بالایی در برابر خوردگی، محیطهای شیمیایی تهاجمی و سیالات حساس دارد. اتصالات فرآیندی نیز از متریال ۱.۴۵۳۹ (904L) یا ۱.۴۴۰۴ (۳۱۶/۳۱۶L) قابل انتخاب هستند. این ترکیب متریالی، سازگاری کامل با طیف گستردهای از سیالات صنعتی را تضمین کرده و طول عمر تجهیز را بهشکل قابل توجهی افزایش میدهد.
طراحی بدنه سنسور و ترانسمیتر
بدنه سنسور فلومتر C 300 از استنلس استیل ۱.۴۳۰۱ (۳۰۴) با مقاومت مناسب در برابر خوردگی ساخته شده است. ترانسمیتر دستگاه در یک محفظه دومحفظهای کامپکت قرار گرفته که از متریال AlSi10Mg با پوشش محافظ یا ۱.۴۴۰۹ (CF3M) مشابه ۳۱۶L ساخته میشود. این طراحی دومحفظهای موجب ایزوله شدن الکترونیک از ترمینالها شده و ایمنی، سرویسپذیری و عمر مفید دستگاه را افزایش میدهد.
نمایشگر، بهرهبرداری و دسترسی
فلومتر Endress+Hauser C 300 مجهز به نمایشگر چهارخطی با نور پسزمینه و کنترل لمسی است که امکان بهرهبرداری مستقیم از بیرون محفظه را فراهم میکند. دسترسی از یک سمت، وجود WLAN داخلی و قابلیت استفاده از نمایشگر ریموت، انعطافپذیری بالایی در بهرهبرداری و نصب ایجاد میکنند. پیکربندی دستگاه هم از طریق نمایشگر محلی و هم با استفاده از ابزارهای نرمافزاری استاندارد امکانپذیر است.
ورودیها، خروجیها و انعطافپذیری سیگنال
Cubemass C 300 دارای حداکثر سه خروجی قابل ترکیب است که شامل خروجیهای ۴ تا ۲۰ میلیآمپر HART (اکتیو یا پسیو)، ۴ تا ۲۰ میلیآمپر WirelessHART، پالس، فرکانس یا سوئیچ (اکتیو یا پسیو)، پالس دوبل و رله میشود. علاوه بر این، ورودی استاتوس و ورودی ۴ تا ۲۰ میلیآمپر نیز در دسترس است. این انعطافپذیری بالا، یکپارچهسازی فلومتر با طیف وسیعی از سیستمهای کنترل صنعتی را ممکن میسازد.
ارتباطات دیجیتال و یکپارچگی صنعتی
از نظر ارتباطات دیجیتال، Endress+Hauser C 300 پشتیبانی کاملی از پروتکلهای HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، MODBUS TCP over Ethernet-APL، PROFINET، PROFINET over Ethernet-APL، Ethernet/IP و OPC-UA ارائه میدهد. این گستره وسیع ارتباطی، Cubemass C 300 را به گزینهای کاملاً سازگار با معماریهای Industry 4.0 و IIoT تبدیل میکند.
تغذیه الکتریکی و ایمنی الکتریکی
تغذیه الکتریکی فلومتر C 300 میتواند از طریق ۲۴ ولت DC یا برق متناوب ۱۰۰ تا ۲۳۰ ولت AC انجام شود. همچنین نسخه ترکیبی AC/DC برای محیطهای غیرخطرناک در دسترس است. این تنوع در تغذیه الکتریکی، انعطاف بالایی در طراحی سیستمهای کنترلی ایجاد میکند.
درجه حفاظت، ایمنی و تأییدیهها
فلومتر Endress+Hauser C 300 دارای درجه حفاظت IP66/IP67 و محفظه Type 4X است که مقاومت کامل در برابر گردوغبار و نفوذ آب را تضمین میکند. این محصول دارای تأییدیههای مناطق خطرناک شامل ATEX، IECEx، cCSAus، NEPSI، INMETRO، UK Ex و KC است. ایمنی محصول با نشانهای CE، C-Tick و EAC تأیید شده و برای کاربردهای ایمنیمحور، انطباق با IEC 61508 و IEC 61511 را ارائه میدهد.
کالیبراسیون، ردیابی و فناوری Heartbeat
کالیبراسیون فلومتر C 300 در آزمایشگاههای معتبر و مطابق با استاندارد ISO/IEC 17025 انجام میشود. فناوری Heartbeat Technology امکان تأیید صحت عملکرد اندازهگیری و عیبیابی داخلی را بدون نیاز به توقف فرآیند فراهم میکند. این فناوری با الزامات قابلیت ردیابی اندازهگیری مطابق با ISO 9001:2015 بخش ۷.۱.۵.۲ a مطابقت داشته و دارای تأییدیه رسمی TÜV SÜD است.
تأییدیه فشار و گواهی متریال
فلومتر Endress+Hauser C 300 دارای تأییدیه فشار CRN بوده و همراه با گواهی متریال ۳.۱ ارائه میشود. این موضوع استفاده از دستگاه را در پروژههای مهندسی حساس و صنایع قانونمند بهطور کامل امکانپذیر میسازد.
جمعبندی نهایی
فلومتر Endress+Hauser C 300 یک فلومتر جرمی کوریولیس فوقدقیق، فشرده و قابل اعتماد برای اندازهگیری کوچکترین جریانهای مایع و گاز است. دقت متروالوژیکی بالا، تحمل فشار و دمای گسترده، طراحی کمجا، ارتباطات دیجیتال پیشرفته، انعطافپذیری سیگنالها و فناوری Heartbeat، این محصول را به گزینهای ایدهآل برای اسکیدها، تستریگها، رباتیک صنعتی و کاربردهای پیشرفته ابزار دقیق تبدیل کرده است.
