فلومتر اولتراسونیک Endress+Hauser Flow 92F

معرفی فلومتر اولتراسونیک Endress+Hauser Flow 92F

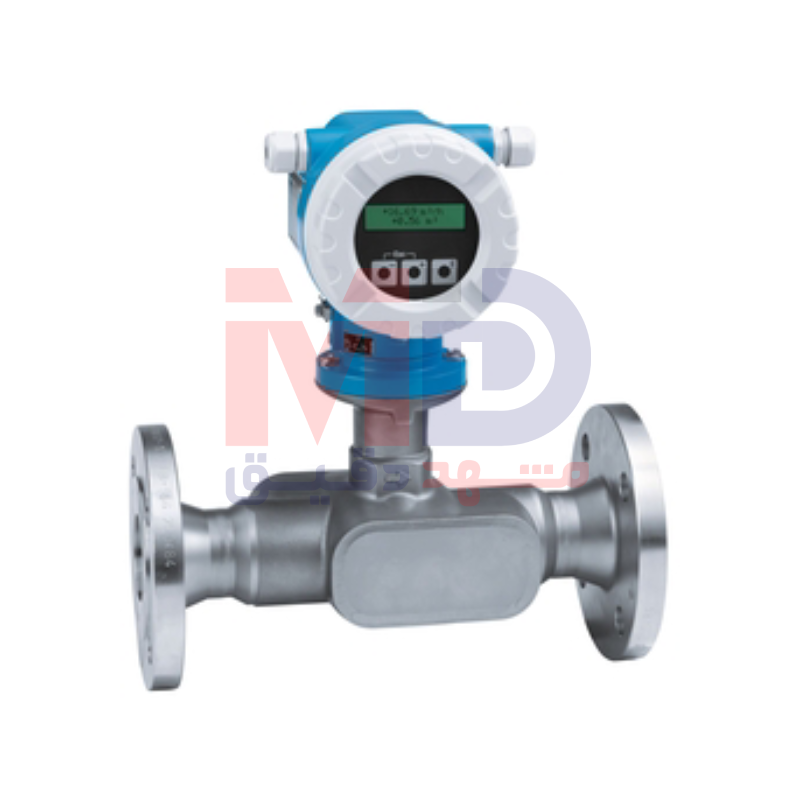

فلومتر اولتراسونیک Endress+Hauser Flow 92F که با نام Prosonic Flow 92F نیز شناخته می‌شود، یکی از فلومترهای دقیق و قابل‌اعتماد این شرکت آلمانی برای اندازه‌گیری جریان سیالات مایع در صنایع فرایندی است. این دستگاه به‌عنوان یک فلومتر اولتراسونیک اینلاین با طراحی صنعتی مستحکم توسعه یافته و به‌صورت ویژه برای کاربردهای صنایع شیمیایی و پتروشیمی بهینه‌سازی شده است.

ترکیب سنسور اینلاین Prosonic Flow F با ترانسمیتر Prosonic Flow 92 که به‌صورت Loop-powered (دو سیمه) تغذیه می‌شود، این محصول را به راهکاری ایده‌آل برای پروژه‌هایی تبدیل کرده است که در آن‌ها سادگی یکپارچه‌سازی، ایمنی، دقت بالا و قیمت اقتصادی هم‌زمان اهمیت دارند. Flow 92F بدون وابستگی به خواص فیزیکی رایج سیال، اندازه‌گیری پایدار و دقیقی را در شرایط مختلف فرایندی فراهم می‌کند.

حوزه کاربرد و فلسفه طراحی

Flow 92F برای اندازه‌گیری اولتراسونیک جریان مایعات همگن طراحی شده است؛ چه این مایعات هادی الکتریکی باشند و چه غیرهادی. این ویژگی باعث می‌شود که این فلومتر محدودیت‌های فلومترهای مغناطیسی را نداشته باشد و بتواند در طیف گسترده‌ای از مواد شیمیایی، حلال‌ها، هیدروکربن‌ها و سیالات فرآیندی مورد استفاده قرار گیرد.

مهم‌ترین وجه تمایز Prosonic Flow 92F این است که اصل اندازه‌گیری آن کاملاً مستقل از فشار، چگالی، دما، ویسکوزیته و هدایت الکتریکی سیال است. در نتیجه تغییرات شرایط فرایندی، تأثیر محسوسی بر دقت اندازه‌گیری نخواهند داشت. این موضوع، Flow 92F را به گزینه‌ای بسیار قابل اطمینان برای فرآیندهای حساس و پیوسته در صنایع شیمیایی و پتروشیمی تبدیل می‌کند.

اصل اندازه‌گیری اولتراسونیک

این تجهیز بر اساس اصل اندازه‌گیری دبی با امواج اولتراسونیک کار می‌کند. در این روش، اختلاف زمان عبور امواج صوتی در جهت و خلاف جهت جریان اندازه‌گیری شده و سرعت سیال محاسبه می‌شود. سپس دبی حجمی و سایر متغیرهای وابسته به‌صورت دقیق استخراج می‌گردند.

از آنجا که هیچ قطعه متحرکی در مسیر جریان وجود ندارد، افت فشار اضافی ایجاد نمی‌شود و سایش مکانیکی به صفر می‌رسد. طراحی Full-bore سنسور اینلاین نیز تضمین می‌کند که سطح مقطع داخلی لوله کاملاً حفظ شده و مشخصات هیدرولیکی خط لوله تغییر نکند.

طراحی اینلاین و انعطاف‌پذیری نصب

Prosonic Flow 92F یک فلومتر اینلاین واقعی است که به‌صورت مستقیم در مسیر لوله نصب می‌شود. این دستگاه در دو پیکربندی کامپکت (سنسور و ترانسمیتر یکپارچه) و ریموت (سنسور و ترانسمیتر جدا از هم) ارائه می‌شود. این انعطاف‌پذیری امکان نصب در شرایط محیطی مختلف، از جمله فضاهای محدود یا محیط‌های با دمای بالا یا لرزش شدید، را فراهم می‌کند.

یکی از مزایای مهم این فلومتر، طراحی نوآورانه مسیرهای اندازه‌گیری موازی است که باعث می‌شود نیاز به طول‌های مستقیم زیاد در بالادست و پایین‌دست فلومتر به حداقل برسد. این موضوع خصوصاً در واحدهای موجود که فضای نصب محدود است، اهمیت بسیار بالایی دارد.

نسخه‌های چندمسیره و قطر نامی

Flow 92F در نسخه‌های دو مسیره، سه مسیره و چهار مسیره ارائه می‌شود تا بتواند پاسخگوی نیازهای مختلف سایز لوله و دقت اندازه‌گیری باشد.

نسخه دو مسیره برای قطرهای نامی DN 80 تا DN 300، نسخه سه مسیره برای قطرهای DN 25 تا DN 50 و نسخه چهار مسیره نیز برای قطرهای DN 80 تا DN 300 طراحی شده است. به‌طور کلی، بازه قطر نامی قابل پشتیبانی این محصول از DN 25 تا DN 300 یا معادل ۱ تا ۱۲ اینچ را پوشش می‌دهد.

متریال‌های در تماس با سیال

انتخاب متریال در Flow 92F با هدف حداکثر سازگاری شیمیایی و طول عمر بالا انجام شده است. بدنه سنسور در سایزهای DN 25 تا DN 100 از آلیاژ A351-CF3M ساخته می‌شود و برای سایزهای DN 150 تا DN 300 از متریال‌های 1.4404، TP316، TP316L یا A106 GrB استفاده شده است.

ترنسدیوسرهای اولتراسونیک از جنس 1.4404 یا 316 / 316L هستند که مقاومت بالایی در برابر خوردگی دارند. فلنج‌ها نیز بسته به سفارش می‌توانند از 1.4404 / 316 / 316L یا A105 / 1.0432 باشند. این ترکیب متریالی امکان استفاده ایمن از دستگاه را در محیط‌های خورنده و فرآیندهای شیمیایی تضمین می‌کند.

انطباق کامل با استانداردهای NACE

Flow 92F به‌طور کامل با استانداردهای NACE MR0175 و NACE MR0103 مطابقت دارد. این ویژگی نشان می‌دهد که فلومتر برای استفاده در محیط‌های دارای گازها و سیالات خورنده، از جمله فرآیندهای مرتبط با H₂S، به‌طور ایمن طراحی شده است. این سطح از انطباق، Flow 92F را به انتخابی مطمئن برای صنایع نفت، گاز، شیمیایی و پتروشیمی تبدیل می‌کند.

متغیرهای اندازه‌گیری‌شده

این فلومتر تنها به اندازه‌گیری دبی حجمی محدود نمی‌شود. Flow 92F قادر است چندین متغیر مهم فرایندی را به‌صورت هم‌زمان محاسبه و ارائه کند. این متغیرها شامل دبی حجمی، دبی جرمی محاسبه‌شده، سرعت جریان، سرعت صوت در سیال و قدرت سیگنال اولتراسونیک هستند.

اطلاعات مربوط به قدرت سیگنال و سرعت صوت نقش مهمی در شفافیت فرایند و عیب‌یابی تشخیصی ایفا می‌کنند و دید مناسبی از وضعیت واقعی فرآیند به کاربر می‌دهند.

دقت و خطای اندازه‌گیری

Flow 92F از نظر دقت، در رده فلومترهای بسیار دقیق صنعتی قرار می‌گیرد. در حالت استاندارد، خطای اندازه‌گیری دبی حجمی برابر با ±۰٫۵ درصد مقدار اندازه‌گیری‌شده در بازه سرعت ۰٫۵ تا ۱۰ متر بر ثانیه است.

در صورت انتخاب گزینه دقت بالا، این خطا به ±۰٫۳ درصد مقدار اندازه‌گیری‌شده در همان بازه سرعت کاهش می‌یابد. چنین سطحی از دقت، Flow 92F را برای کاربردهای کنترلی و حتی بسیاری از کاربردهای حسابداری داخلی بسیار مناسب می‌سازد.

محدوده اندازه‌گیری و شرایط فرایندی

بازه سرعت جریان قابل اندازه‌گیری این فلومتر از ۰٫۵ تا ۱۰ متر بر ثانیه یا معادل ۱٫۶ تا ۳۳ فوت بر ثانیه است. این محدوده گسترده امکان استفاده از یک دستگاه واحد را در شرایط بار کم و بار زیاد فراهم می‌کند.

حداکثر فشار کاری مجاز برای Flow 92F معادل PN 40، ASME Class 300 یا JIS 20K است که پاسخگوی بسیاری از کاربردهای فرایندی در صنایع سنگین می‌باشد.

محدوده دمای سیال و محیط

این فلومتر به‌صورت استاندارد برای دمای سیال از منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد طراحی شده است. در صورت سفارش گزینه ویژه، امکان کار تا منفی ۴۰ تا مثبت ۲۰۰ درجه سانتی‌گراد نیز وجود دارد.

از نظر دمای محیط، نسخه کامپکت در بازه منفی ۴۰ تا مثبت ۶۰ درجه سانتی‌گراد کار می‌کند. سنسور ریموت می‌تواند در دمای محیطی منفی ۴۰ تا مثبت ۸۰ درجه سانتی‌گراد و ترانسمیتر ریموت در بازه منفی ۴۰ تا مثبت ۶۰ درجه سانتی‌گراد مورد استفاده قرار گیرد.

ترانسمیتر Loop-Powered و رابط کاربری

ترانسمیتر Flow 92F از نوع دو سیمه Loop-powered است که نصب آن را بسیار ساده می‌کند و هزینه‌های کابل‌کشی و زیرساخت را به شکل قابل توجهی کاهش می‌دهد.

این ترانسمیتر مجهز به نمایشگر دو خطی دارای نور پس‌زمینه و سه کلید فشاری است که امکان مشاهده پارامترها و تنظیمات اولیه را بدون نیاز به تجهیزات جانبی فراهم می‌کند.

خروجی‌ها و ارتباطات دیجیتال

این دستگاه دارای یک خروجی آنالوگ ۴ تا ۲۰ میلی‌آمپر با پروتکل HART است. علاوه بر آن، یک خروجی پالس، فرکانس یا سوئیچینگ پسیو نیز در اختیار کاربر قرار می‌گیرد که انعطاف‌پذیری بالایی در اتصال به سیستم‌های کنترلی ایجاد می‌کند.

در بخش ارتباط دیجیتال، Flow 92F از HART پشتیبانی می‌کند که امکان پیکربندی، مانیتورینگ و عیب‌یابی از راه دور را فراهم می‌سازد.

جنس بدنه ترانسمیتر و درجه حفاظت

بدنه ترانسمیتر از آلیاژ AlSi10Mg با پوشش محافظتی ساخته شده است که مقاومت بالایی در برابر شرایط صنعتی دارد.

درجه حفاظت استاندارد دستگاه IP67 با محفظه Type 4X است و در صورت انتخاب نسخه ریموت، امکان استفاده از IP68 با محفظه Type 6P نیز وجود دارد. این سطح از حفاظت، عملکرد مطمئن دستگاه را در محیط‌های مرطوب، گردوغباردار و صنعتی تضمین می‌کند.

تأییدیه‌ها و الزامات ایمنی

Flow 92F دارای تأییدیه‌های معتبر برای مناطق خطرناک از جمله ATEX، FM، CSA، JPN و UK Ex است و می‌تواند با اطمینان در محیط‌های مستعد انفجار مورد استفاده قرار گیرد.

همچنین این فلومتر دارای نشان EAC بوده و از نظر ایمنی محصول مطابق الزامات بین‌المللی طراحی شده است.

گواهی‌ها، کالیبراسیون و اسناد متریالی

کالیبراسیون Flow 92F در آزمایشگاه‌های معتبر دارای گواهی ISO/IEC 17025 انجام می‌شود. قطعات در تماس با سیال دارای گواهی متریال 3.1 هستند و تأییدیه‌های فشاری نظیر CRN، PED و AD2000 نیز برای دستگاه ارائه می‌شود. این مجموعه گواهی‌ها تضمین می‌کند که فلومتر از نظر کیفیت ساخت، ایمنی و قابلیت اندازه‌گیری در بالاترین سطح قرار دارد.

جمع‌بندی مهندسی محصول

فلومتر اولتراسونیک Endress+Hauser Flow 92F یک راهکار دقیق، ایمن و اقتصادی برای اندازه‌گیری جریان مایعات همگن در صنایع شیمیایی و پتروشیمی است. طراحی اینلاین Full-bore، اندازه‌گیری مستقل از خواص سیال، دقت بالا، انطباق کامل با استانداردهای NACE، ترانسمیتر Loop-powered و طیف گسترده تأییدیه‌ها، این محصول را به انتخابی هوشمندانه برای پروژه‌های صنعتی تبدیل کرده است.
