معرفی کلی فلومتر جرمی حرارتی Endress+Hauser FMD72

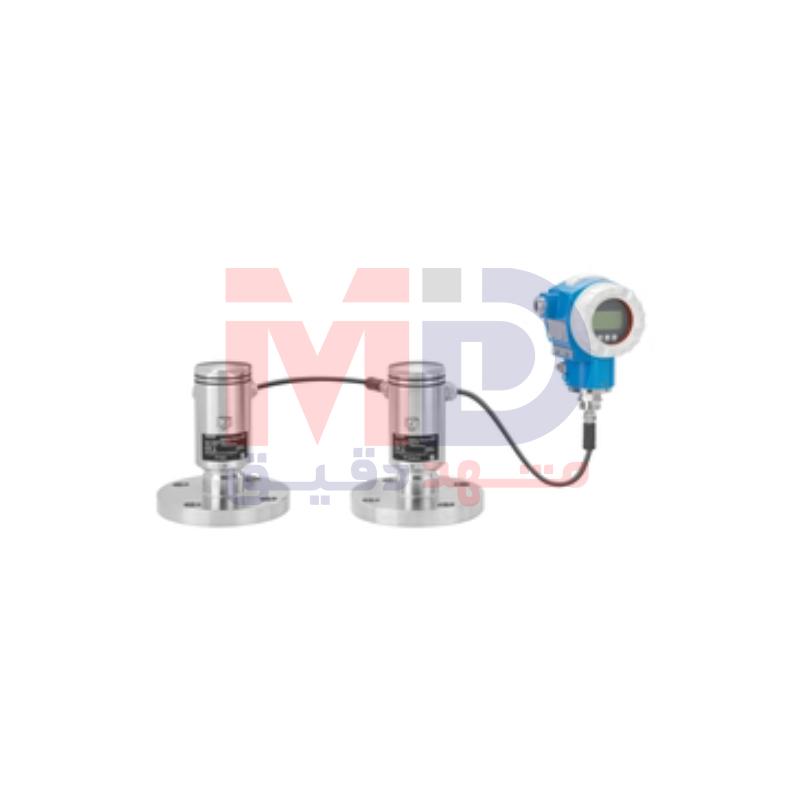

فلومتر جرمی حرارتی Endress+Hauser FMD72 که با نام تخصصی Deltabar FMD72 Electronic Differential Pressure System شناخته میشود، یک سیستم پیشرفته اندازهگیری اختلاف فشار الکترونیکی است که برای اندازهگیری فشار، سطح، حجم و جرم مایعات در مخازن تحت فشار، ستونهای تقطیر و اواپراتورها طراحی شده است. این تجهیز با بهرهگیری از معماری مدرن Electronic DP، جایگزین سیستمهای مکانیکی سنتی اختلاف فشار شده و دقت، ایمنی، پایداری و قابلیت اطمینان بسیار بالاتری را در محیطهای صنعتی و بهداشتی ارائه میدهد.
جایگاه FMD72 در خانواده Deltabar
Endress+Hauser FMD72 عضو خانواده شناختهشده Deltabar است و بهعنوان یک راهکار حرفهای برای کاربردهای فرآیندی با فشار بالا، دمای متغیر و الزامات ایمنی سختگیرانه استفاده میشود. این مدل بهطور خاص برای کاربرانی طراحی شده است که به سنسور فلزی مقاوم، تحمل فشارهای بسیار بالا و پایداری طولانیمدت نیاز دارند.
حوزه کاربرد و فلسفه طراحی
سیستم اختلاف فشار الکترونیکی FMD72 برای اندازهگیری اختلاف فشار، سطح، حجم و جرم مایعات در تجهیزات تحت فشار توسعه یافته است. فلسفه طراحی این محصول بر پایه حذف نقاط ضعف سیستمهای dp سنتی و ایجاد یک ساختار دیجیتال، ایمن و قابل اطمینان است که در آن دادههای اندازهگیری بدون وابستگی به المانهای مکانیکی منتقل و پردازش میشوند.
کاربرد در مخازن تحت فشار
در مخازن تحت فشار، تغییر فشار گاز بالای سیال همواره یکی از عوامل ایجاد خطا در اندازهگیری سطح است. Endress+Hauser FMD72 با استفاده از دو سنسور فشار دیجیتال مستقل، این تغییرات را بهطور دقیق جبران کرده و مقدار واقعی سطح، حجم یا جرم مایع را محاسبه مینماید.
کاربرد در ستونهای تقطیر و اواپراتورها
در ستونهای تقطیر و واحدهای تبخیری، اندازهگیری صحیح اختلاف فشار و سطح نقش اساسی در کنترل فرآیند دارد. FMD72 با پایداری بالا و پاسخ دقیق، اطلاعات قابل اعتمادی برای کنترل بهینه فرآیند و جلوگیری از نوسانات عملیاتی فراهم میکند.
اصل اندازهگیری اختلاف فشار الکترونیکی
اصل اندازهگیری در Endress+Hauser FMD72 مبتنی بر Differential Pressure است، اما با تفاوت بنیادین نسبت به سیستمهای سنتی. در این تجهیز، انتقال اطلاعات فشار بهصورت کاملاً الکترونیکی انجام میشود و نیازی به لولههای ایمپالس مکانیکی وجود ندارد.
نقش سنسور فشار بالا و فشار پایین
در این سیستم، سنسور فشار بالا (HP) فشار هیدرواستاتیک ستون مایع را اندازهگیری میکند، در حالی که سنسور فشار پایین (LP) فشار هد یا فشار فضای بالای مخزن را ثبت مینماید. ترانسمیتر با تحلیل این دو مقدار دیجیتال، اختلاف فشار و در نهایت سطح یا جرم مایع را محاسبه میکند.
حذف مشکلات سیستمهای dp سنتی
یکی از مهمترین مزایای FMD72 حذف مشکلاتی مانند گرفتگی لاین ایمپالس، نشتی، خطاهای ناشی از اختلاف دمای محیط و افزایش هزینه نگهداری است. این موضوع باعث افزایش دسترسپذیری فرآیند و کاهش توقفهای ناخواسته میشود.
کمیتهای قابل اندازهگیری
فلومتر Endress+Hauser FMD72 قابلیت اندازهگیری اختلاف فشار، سطح، حجم و جرم مایعات را دارد. این ویژگی چندمتغیره باعث میشود که تنها با یک سیستم اندازهگیری، چندین پارامتر حیاتی فرآیند بهطور همزمان پایش شود.
محدوده اندازهگیری فشار
این سیستم Electronic DP دارای محدوده اندازهگیری 400 میلیبار تا 40 بار معادل 6 تا 600 psi است که برای طیف وسیعی از کاربردهای صنعتی مناسب میباشد.
دقت اندازهگیری بسیار بالا
دقت هر سنسور در Endress+Hauser FMD72 تا ±0.05 درصد و دقت کل سیستم تا ±0.07 درصد تعریف شده است. این سطح از دقت، دستگاه را برای فرآیندهای حساس و کنترلی ایدهآل میسازد.
نسخه PLATINUM با دقت مرجع بالاتر
در نسخه PLATINUM، دقت مرجع هر سنسور به 0.05 درصد از مقدار اندازهگیری میرسد. این نسخه برای کاربردهایی طراحی شده که بالاترین سطح دقت و اطمینان مورد انتظار است.
پایداری بلندمدت اندازهگیری
Long Term Stability در FMD72 برابر با 0.05 درصد از URL در سال برای هر سنسور است که نشاندهنده عملکرد پایدار و نیاز بسیار کم به کالیبراسیون مجدد در طول زمان میباشد.
استفاده از سنسور فلزی مقاوم
برخلاف مدلهای با سنسور سرامیکی، Endress+Hauser FMD72 از سنسور فلزی برای اندازهگیری فشار استفاده میکند. این سنسور برای کاربردهایی با فشارهای بسیار بالا و شرایط سخت فرآیندی انتخابی ایدهآل است.
مقاومت بالا در برابر اضافه فشار
حداکثر حد تحمل اضافه فشار در این سیستم برابر با 160 بار معادل 2400 psi است. این ویژگی، ایمنی فرآیند را در شرایط بحرانی بهطور کامل تضمین میکند.
مقاومت در برابر خلأ
FMD72 دارای مقاومت در برابر خلأ تا 10 میلیبار معادل 0.15 psi است که استفاده از آن را در فرآیندهایی با تغییرات شدید فشار امکانپذیر میسازد.
محدوده دمای فرآیند
دمای مجاز فرآیند در Endress+Hauser FMD72 از منفی 40 تا مثبت 125 درجه سانتیگراد تعریف شده است. همچنین نسخهای با قابلیت تحمل دمای 250 درجه سانتیگراد نیز بهصورت اختیاری ارائه میشود که برای فرآیندهای دما بالا مناسب است.
دمای محیطی قابل تحمل
این دستگاه قادر است در محدوده دمای محیطی منفی 40 تا مثبت 80 درجه سانتیگراد بدون افت عملکرد کار کند و برای نصب در شرایط محیطی سخت بسیار مناسب است.
اتصالات فرآیندی استاندارد
FMD72 با اتصالات رزوهای و فلنجی مطابق استانداردهای DIN، ASME و JIS عرضه میشود و بهراحتی با تجهیزات موجود در صنایع مختلف سازگار است.
اتصالات فرآیندی بهداشتی
برای کاربردهای بهداشتی، این سیستم با اتصالات DIN11851، DIN11864‑1، Tri‑Clamp، DRD و Varivent ارائه میشود که ایمنی و قابلیت شستوشوی مناسب را تضمین میکنند.
ایمنی فرآیند در کاربردهای بهداشتی
استفاده از اتصالات Flush Mounted کوچک در کاربردهای بهداشتی، ایمنی فرآیند و بهداشت محصول نهایی را تضمین کرده و احتمال تجمع آلودگی را به حداقل میرساند.
جنس دیافراگم فرآیندی
دیافراگم فرآیندی در Endress+Hauser FMD72 از جنس 316L یا Alloy C ساخته میشود که مقاومت شیمیایی بالایی در برابر سیالات خورنده دارد.
سیال پرکننده داخلی
سیستم FMD72 از Silicone Oil یا Synthetic Oil بهعنوان سیال پرکننده استفاده میکند تا انتقال پایدار فشار در شرایط دمایی مختلف تضمین شود.
بدنه و هوزینگ دستگاه
هوزینگ این دستگاه از آلومینیوم دایکست یا استنلس استیل ساخته شده و مقاومت بالایی در برابر ضربه، خوردگی و شرایط محیطی سخت دارد.
منبع تغذیه و خروجی سیگنال
Endress+Hauser FMD72 با تغذیه 4 تا 20 میلیآمپر HART کار میکند. ولتاژ تغذیه در نسخه غیر ضدانفجار 12 تا 45 ولت DC و در نسخه Ex ia برابر با 12 تا 30 ولت DC است.
ارتباطات HART
پروتکل HART امکان انتقال همزمان سیگنال آنالوگ و دادههای دیجیتال را فراهم میکند و برای تنظیمات، عیبیابی و نگهداری پیشگیرانه بسیار کاربردی است.
اندازهگیری چندمتغیره
این سیستم قابلیت ارائه اختلاف فشار، فشار هد و دمای سنسورها را بهصورت همزمان از طریق HART دارد که آن را به یک راهکار Multivariable تبدیل میکند.
تشخیص سلامت سیستم
FMD72 دارای سیستم Diagnostic پیوسته مبتنی بر HART است که وضعیت سلامت کل سیستم را بهطور مداوم پایش کرده و از خرابی ناگهانی جلوگیری میکند.
افزایش ایمنی فرآیند
بهدلیل معماری الکترونیکی و حذف قطعات مکانیکی، ریسکهای ایمنی فرآیند به حداقل رسیده و عملکردی ایمن و پایدار تضمین میشود.
کاهش هزینه کل مالکیت
Endress+Hauser FMD72 با کاهش زمان نصب، حداقل نیاز به تعمیرات، کاهش توقفات فرآیندی و حذف قطعات یدکی اضافی، موجب کاهش چشمگیر Total Cost of Ownership میشود.
تکرارپذیری و پایداری بالا
High Reproducibility و Long‑Term Stability از ویژگیهای کلیدی این سیستم هستند که عملکرد پایدار آن را در طول سالها تضمین میکنند.
تأییدیههای ضدانفجار بینالمللی
این محصول دارای گواهیهای معتبر ATEX، FM، CSA، IECEx، NEPSI، INMETRO و UK Ex بوده و برای استفاده در مناطق خطرناک کاملاً مناسب است.
تأییدیههای طراحی صنعتی
FMD72 مطابق الزامات NACE MR0175 برای محیطهای خورنده و EN10204‑3.1 برای مستندسازی متریال تولید شده است.
تأییدیههای بهداشتی
این سیستم دارای تأییدیههای معتبر EHEDG و 3‑A است و میتواند با اطمینان کامل در صنایع غذایی و دارویی مورد استفاده قرار گیرد.
جمعبندی نهایی
فلومتر جرمی حرارتی Endress+Hauser FMD72 یک سیستم اختلاف فشار الکترونیکی قدرتمند، دقیق و ایمن برای اندازهگیری سطح، حجم، جرم و اختلاف فشار مایعات در شرایط فرآیندی سخت بهشمار میآید. سنسور فلزی مقاوم، تحمل فشار بسیار بالا، دقت عالی، پایداری طولانیمدت، ارتباطات HART، تشخیص سلامت پیوسته و تأییدیههای گسترده صنعتی و بهداشتی، این محصول را به انتخابی ایدهآل برای صنایع نفت و گاز، شیمیایی، پتروشیمی، غذایی، دارویی و نیروگاهی تبدیل کرده است.
