END چیست و کاربرد آن در تست مواد

تعریف دقیق فناوری تست END مواد

فناوری END که مخفف عبارت Electromagnetic Nondestructive Testing یا به‌طور عمومی‌تر Non-Destructive Testing by Electromagnetic Methods است، یکی از زیرشاخه‌های روش‌های آزمون غیرمخرب به‌شمار می‌رود که بر پایه اصول الکترومغناطیسی و القای جریان‌های گردابی در مواد پایه فلزی کار می‌کند. در آزمون END، هیچ آسیبی به ساختار، ترکیب یا استحکام قطعه وارد نمی‌شود. هدف این روش، تشخیص عیوب سطحی و زیرسطحی، ناپیوستگی‌ها، خوردگی و تغییرات خواص فیزیکی مواد بدون نیاز به تخریب نمونه است. در این فناوری، از میدان‌های مغناطیسی نوسانی برای ایجاد جریان‌های القایی در جسم استفاده شده و تغییر پاسخ الکترومغناطیسی جسم به وجود نقص، شاخصی برای شناسایی خرابی است.

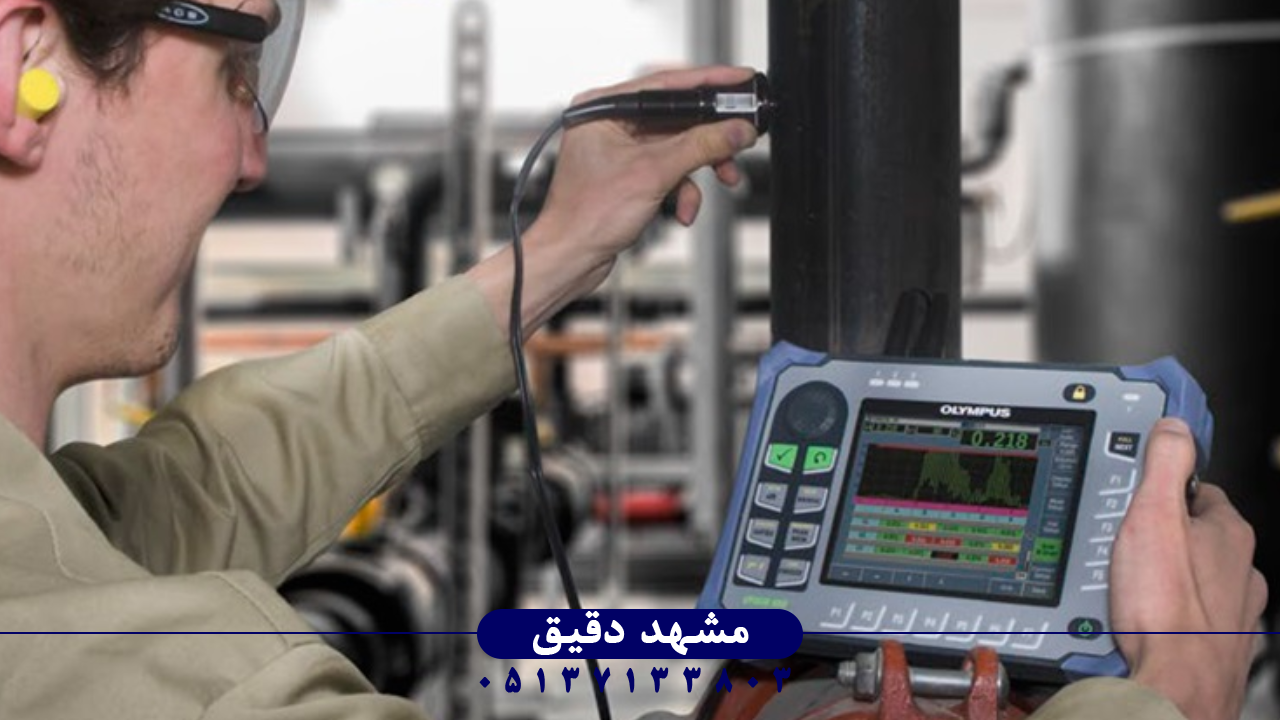

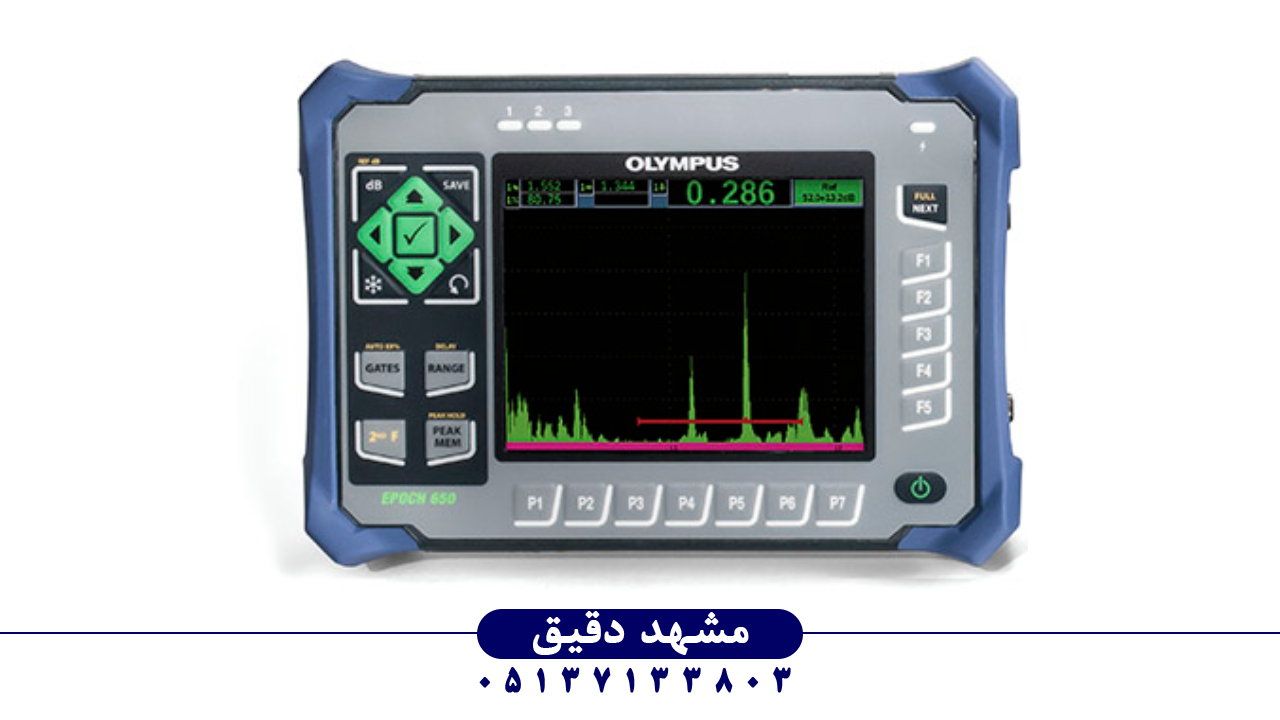

در صنایع مختلف از جمله هوافضا، نفت و گاز، نیروگاه و خودروسازی، تست‌های END جایگاهی ویژه دارند، زیرا قطعاتی چون شفت‌ها، لوله‌ها و مخازن تحت فشار باید پیش از بهره‌برداری مورد آزمون قرار گیرند. دقت بالای این آزمون‌ها، ناشی از حساس بودن حسگرها و توانایی تفکیک سیگنال‌های کوچک است. سیستم‌های END امروزه با کمک پردازنده‌های پرسرعت و نرم‌افزارهای تحلیلی پیشرفته، می‌توانند نمودار پاسخ فرکانسی و دامنه تغییرات را در لحظه نمایش دهند. این ویژگی، آنها را برای پایش مستمر در خطوط تولید و تعمیرات پیش‌بینانه نیز مناسب ساخته است. در یک‌سوم ابتدایی بحث، نقش دستگاه‌هایی با توان فوق‌العاده در تست غیرمخرب الکترومغناطیسی مورد اشاره قرار می‌گیرد که یکی از نمونه‌های برجسته آن، عیب‌یاب التراسونیک المپیوس مدل OLYMPUS EPOCH 650 است. این دستگاه با فناوری فراصوتی و ماژول‌های پردازش سیگنال، قابلیت تشخیص دقیق نقایص ساختاری را در طیف گسترده‌ای از مواد مهندسی دارد.

اصول الکترو‌مغناطیسی جریان‌های گردابی

تست END اساساً بر مبنای پدیده فیزیکی جریان‌های گردابی (Eddy Currents) بنا شده است. هنگامی که یک سیم‌پیچ حامل جریان متناوب در نزدیکی فلز رسانا قرار گیرد، میدان مغناطیسی متغیری ایجاد می‌شود که در فلز جریان‌هایی القایی دَوَرانی را تولید می‌کند. این جریان‌ها خود میدان مغناطیسی مخالفی پدید می‌آورند که بر پاسخ اولیه سیم‌پیچ تأثیر می‌گذارد. هرگونه تغییر در ساختار ماده، از جمله ترک، حفره یا تغییر در هدایت الکتریکی آن، موجب تغییر دامنه و فاز سیگنال برگشتی از سیم‌پیچ می‌شود. تحلیل این تغییرات، اساس سنجش END را تشکیل می‌دهد.

مزیت بزرگ جریان‌های گردابی، حساسیت بالا به عیوب سطحی و زیرسطحی است. در حالی که روش‌های دیگر مانند آزمون نفوذی بیشتر محدود به ترک‌های ظاهری هستند، آزمون END قادر است ناپیوستگی‌هایی در چند میلی‌متر عمق را نیز شناسایی کند. همچنین می‌توان با تغییر فرکانس تحریک، عمق نفوذ جریان القایی را کنترل کرد؛ فرکانس‌های پایین‌تر نفوذ بیشتر، و فرکانس‌های بالاتر حساسیت سطحی بالاتری دارند. از نگاه مهندسی، این تعادل میان عمق نفوذ و وضوح، پایه‌ی طراحی تمام سنسورهای الکترومغناطیسی به‌کاررفته در END محسوب می‌شود.

انواع روش‌های آزمون END

تکنیک‌های متنوعی در حوزه آزمون END تعریف شده‌اند که هر یک برای کاربرد خاصی به‌کار می‌روند. روش کلاسیک Eddy Current Testing (ECT) با سیم‌پیچ یک‌تایی یا چندتایی اساس همه فناور‌ی‌هاست. در نوع پیشرفته‌تر، روش Pulsed Eddy Current (PEC) از پالس‌های الکترومغناطیسی کوتاه استفاده می‌کند تا بتواند ساختارهای چندلایه مانند لوله‌های تحت عایق را نیز مورد سنجش قرار دهد. روش دیگر، Magnetic Flux Leakage (MFL) است که در آن، تغییر شار مغناطیسی در اثر وجود نقص اندازه‌گیری می‌شود. علاوه بر این، تکنیک Remote Field Eddy Current (RFEC) در بازرسی لوله‌های ضخیم و مخازن تحت فشار کاربرد گسترده دارد.

انتخاب روش END بستگی به جنس ماده، ضخامت قطعه، موقعیت در سازه و نوع عیوب مورد انتظار دارد. مهندسان در فرآیند تست، با توجه به هندسه جسم و محدودیت‌های دسترسی، پارامترهایی نظیر فرکانس، شدت میدان و نوع حسگر را تنظیم می‌کنند. در سیستم‌های جدید، حسگرهای ترکیبی استفاده می‌شود تا بتوان هم‌زمان داده‌های چند نوع آزمون را جمع‌آوری کرد و دقت نهایی افزایش یابد.

کالیبراسیون در آزمون END مهندسی

کالیبراسیون در فناوری END از اهمیت ویژه‌ای برخوردار است، زیرا تنظیم صحیح حساسیت و خطوط مبنا تعیین می‌کند که دستگاه تا چه حد توانایی تفکیک بین عیوب واقعی و نویز محیطی را دارد. در فرآیند کالیبراسیون، نمونه‌های مرجع با ضخامت و جنس مشخص استفاده می‌شود تا دستگاه پاسخ استانداردی در برابر آنها ثبت کند. این داده‌ها به عنوان منشور تفسیر نتایج بعدی عمل می‌کنند.

در دستگاه‌های پیشرفته مانند OLYMPUS EPOCH 650، کالیبراسیون می‌تواند به‌صورت خودکار از طریق نرم‌افزار داخلی اجرا شود. این سیستم‌ها قادرند انحراف سیگنال پایه را با مدل ریاضی جبران کنند تا خطای ناشی از تغییر دما یا میدان‌های خارجی حذف شود. علاوه بر آن، در بهره‌برداری صنعتی، مهندسان باید دوره‌های بازکالیبراسیون را بر اساس استانداردهای بین‌المللی مانند ASTM E305 و ISO 15548-1 رعایت کنند. اجرای منظم این فرآیند نه‌تنها قابلیت اعتماد نتایج را تضمین می‌کند بلکه داده‌های پایه را برای تحلیل بلندمدت فراهم می‌سازد.

مقایسه روش END با آزمون فراصوتی

در هر دو فناوری END و Ultrasonic Testing ساختار داخلی ماده بدون تخریب بررسی می‌شود، اما اصول فیزیکی و کاربرد آنها متفاوت است. آزمون فراصوتی بر پایه انتشار امواج صوتی با بسامد بالا در جسم است و از بازتاب آنها برای تشخیص ترک یا ناپیوستگی استفاده می‌کند، در حالی که END بر رفتار الکترومغناطیسی ماده تمرکز دارد. از منظر صنعتی، روش التراسونیک برای قطعات ضخیم و بزرگ مناسب‌تر است، در حالی که END برای بازرسی قطعات نازک و سطحی برتری دارد.

ترکیب هم‌زمان این دو روش، در پروژه‌های حساس مانند هواپیماها یا خطوط لوله نفتی، نتیجه‌ای ایده‌آل ارائه می‌دهد. دستگاه‌هایی نظیر عیب‌یاب التراسونیک EPOCH 650 این قابلیت را دارند که در کنار ماژول‌های جریان گردابی استفاده شوند. مقایسه داده‌های حاصل از هر دو سنجش، تصویر کامل‌تری از سلامت ماده فراهم می‌سازد و احتمال خطا را به حداقل می‌رساند. در بسیاری از واحدهای کنترل کیفیت صنعتی، این دو فناوری به‌صورت مکمل یکدیگر اجرا می‌شوند تا اطمینان از یکپارچگی سازه حاصل گردد.

استانداردها و الزامات بین‌المللی END

روش‌های آزمون END در سطح جهانی تحت نظارت و تدوین سازمان‌های استاندارد قرار دارند تا نتایج در صنایع مختلف قابل‌اعتماد باشد. از جمله مهم‌ترین مراجع، استاندارد ASTM E1444/E1444M برای آزمون جریان‌های گردابی، و استاندارد ISO 15549 برای مشخصات عمومی تجهیزات END هستند. همچنین دستورالعمل‌های ASME Section V Article 8 در صنایع انرژی و فشار، چارچوب‌های اجرایی این آزمون‌ها را مشخص می‌کند.

این الزامات شامل نوع دستگاه، ویژگی‌های حسگر، دامنه فرکانسی مجاز، خطاهای قابل‌قبول و شیوه تفسیر نتایج هستند. رعایت دقیق این استانداردها برای شرکت‌های بزرگ الزامی است، زیرا گواهی کیفیت تولید و تأیید پروژه‌های بین‌المللی بر اساس آنها صادر می‌شود. شرکت مشهد دقیق نیز در تأمین تجهیزات تست غیرمخرب، تنوع محصولات منطبق با این استانداردها را در سبد خود دارد تا مشتریان صنعتی بتوانند بر پایه مراجع جهانی، آزمون‌های مهندسی معتبر انجام دهند.

کاربردهای صنعتی روش END در جهان

تکنولوژی END به‌طور گسترده در صنایع متعدد به کار گرفته می‌شود. در خطوط لوله انتقال نفت و گاز، از روش RFEC برای تشخیص خوردگی داخلی و ترک‌های ناشی از فشار استفاده می‌شود. در هوافضا، تست END برای ارزیابی یکنواختی ورق‌های آلومینیومی و تشخیص نخ‌کشی‌های مکانیکی کاربرد دارد. صنعت خودروسازی نیز برای بررسی میل‌لنگ‌ها، محورهای انتقال و دیسک ترمز از این فناوری بهره‌مند می‌شود.

علاوه بر کاربردهای مذکور، END در تولیدات الکترونیکی و پزشکی نیز جایگاه پیدا کرده است؛ در سنجش یکپارچگی فلزات مورد استفاده در ایمپلنت‌ها و ابزار جراحی، END یکی از مطمئن‌ترین روش‌ها محسوب می‌شود. با توجه به رشد روزافزون الزامات ایمنی در صنایع حساس، آینده‌ی آزمون‌های غیرمخرب به سوی اتوماسیون کامل و تحلیل هوشمند END حرکت می‌کند تا سیستم‌های کنترل کیفیت بدون دخالت انسان قادر به ارزیابی سلامت قطعات باشند.

تحلیل سیگنال و پردازش داده در END

تحلیل سیگنال در فناوری END اساس تفسیر نتایج است. سیگنال القایی حاصل از سنجش، معمولاً به‌صورت نمودار آمپلی‌تود و فاز نمایش داده می‌شود. هر نوع نقص الکترومغناطیسی در ماده باعث تغییر شکل این نمودار می‌گردد. در سیستم‌های مدرن، الگوریتم‌های پردازش دیجیتال سیگنال (DSP) برای فیلتر کردن نویز، استخراج ویژگی‌ها و شناسایی الگوهای خرابی به‌کار می‌روند.

در دستگاه‌های صنعتی جدید، استفاده از هوش مصنوعی در تحلیل داده END به شناسایی خودکار نوع نقص کمک می‌کند. با آموزش مدل‌های یادگیری ماشین بر پایه داده‌های آزمون واقعی، می‌توان عیوب را بر اساس شکل سیگنال طبقه‌بندی نمود. از این طریق، سرعت بازرسی بالا رفته و دخالت انسانی کاهش می‌یابد. نتایج تحلیل داده نه‌تنها برای تشخیص آنی، بلکه برای پایش روندهای تخریبی در طول زمان نیز استفاده می‌شود؛ به‌طوری که نرم‌افزار قادر است بر اساس تغییرات تدریجی دامنه و فاز، پیش‌بینی کند در چه زمانی نیاز به تعمیر یا تعویض قطعه وجود دارد.

اهمیت آموزش و مهارت فنی در END

اجرای صحیح آزمون END مستلزم دانش تخصصی درباره اصول الکترومغناطیسم، کنترل سیگنال، و تفسیر آماری نتایج است. کارشناسان فنی باید بتوانند داده‌های حاصل را به زبان مهندسی تفسیر کرده و عوامل خطا مانند دما، اندازه‌گیری نادرست یا تداخل میدان را تشخیص دهند. آموزش فنی در این حوزه معمولاً طبق طبقه‌بندی بین‌المللی سطح ۱ تا ۳ صورت می‌گیرد؛ سطح ۳ شامل کارشناسان ارشد تفسیر سیگنال است که مجازند روش‌های آزمون را تدوین و تصویب نمایند.

شرکت‌هایی مثل مشهد دقیق نقش مهمی در انتقال این دانش دارند و با ارائه آموزش تخصصی کار با تجهیزات END مانند مدل OLYMPUS EPOCH 650، بستر لازم برای به‌کارگیری علمی این فناوری را در صنایع ایران فراهم می‌کنند. مهندسان آموزش‌دیده قادر خواهند بود نتایج آزمون را به زبان استاندارد گزارش نموده و تصمیم‌های فنی بر مبنای داده‌آزمایی بگیرند.

مزایا و محدودیت‌های روش END مواد

فناوری END مزایای فراوانی دارد که شامل بدون نیاز به تخریب، سرعت بالای اجرا، دقت زیاد در تشخیص عیوب سطحی، و امکان اتوماسیون کامل می‌شود. با این حال، محدودیت‌هایی نیز دارد؛ مانند کاهش عمق نفوذ در مواد با رسانایی کم یا هندسه‌های پیچیده. برای غلبه بر این چالش‌ها، مهندسان از ترکیب فناوری‌های مختلف مانند التراسونیک یا رادیوگرافی استفاده می‌کنند تا نقاط ضعف هر روش جبران شود.

در کاربردهای صنعتی سنگین، قرار دادن حسگرهای END در موقعیت‌های سخت دسترس نیازمند طراحی خاص نگهدارنده‌ها و رابط‌های ارتباطی است. مهندسان باید با در نظر گرفتن شرایط محیطی، دمای کاری، و میدان‌های تداخل، قالب مناسب سنجش را تنظیم نمایند. این ظرافت مهندسی، ارزش بالای داده‌های END را به‌عنوان پایه‌ای مطمئن برای تصمیم‌گیری‌های تعمیراتی و طراحی مجدد نشان می‌دهد.

آینده فناوری END و دیجیتالی شدن بازرسی

جهان صنعت به سمت دیجیتالی شدن حرکت کرده است و فناوری END نیز از این روند مستثنا نیست. سنسورهای هوشمند، شبکه‌های IoT و تحلیل ابری داده‌ها اکنون در کنار تجهیزات آزمون غیرمخرب قرار گرفته‌اند تا فرآیند بازرسی کاملاً خودکار شود. در آینده نزدیک، با ترکیب سنجش جریان گردابی و تصویربرداری مغناطیسی، می‌توان نقشه سه‌بعدی از وضعیت ساختاری قطعه ارائه داد.

در یک‌سوم انتهایی مقاله، مجدداً بر اهمیت ابزارهای دقیق صنعتی تأکید می‌شود. محصولی مانند عیب‌یاب التراسونیک المپیوس مدل OLYMPUS EPOCH 650 نمونه‌ای از این فناوری‌های هوشمند است که با قابلیت اتصال Wi-Fi، ذخیره داده ابری و نمایش فوری نتایج، استاندارد جدیدی در صنعت تست غیرمخرب ایجاد کرده است. در نتیجه، مسیر آینده آزمون‌های END به سمت همگرایی کامل میان سخت‌افزارهای دقیق و پلتفرم‌های نرم‌افزاری پیشرفته خواهد بود.

جمع‌بندی نهایی و چشم‌انداز مهندسی END

در جمع‌بندی می‌توان گفت فناوری END با تکیه بر اصول الکترومغناطیسی و قابلیت‌های پردازش داده، به یکی از ارکان اصلی تضمین کیفیت در صنایع پیشرفته تبدیل شده است. این روش مهندسان را قادر می‌سازد تا بدون تخریب، نقص‌های پنهان را تشخیص دهند، دوام سازه‌ها را افزایش دهند و هزینه‌های نگهداری را کاهش دهند. با گسترش دستگاه‌های دقیق مانند OLYMPUS EPOCH 650 و سرمایه‌گذاری شرکت‌هایی همچون مشهد دقیق در عرضه، آموزش و خدمات پس از فروش آنها، چشم‌انداز آینده صنعت آزمون غیرمخرب در کشور روشن‌تر از همیشه است.
