معرفی جی‌پی‌اس دستی مخصوص مهندسان نقشه‌بردار

مقدمه‌ای بر نقش موقعیت‌یابی دقیق

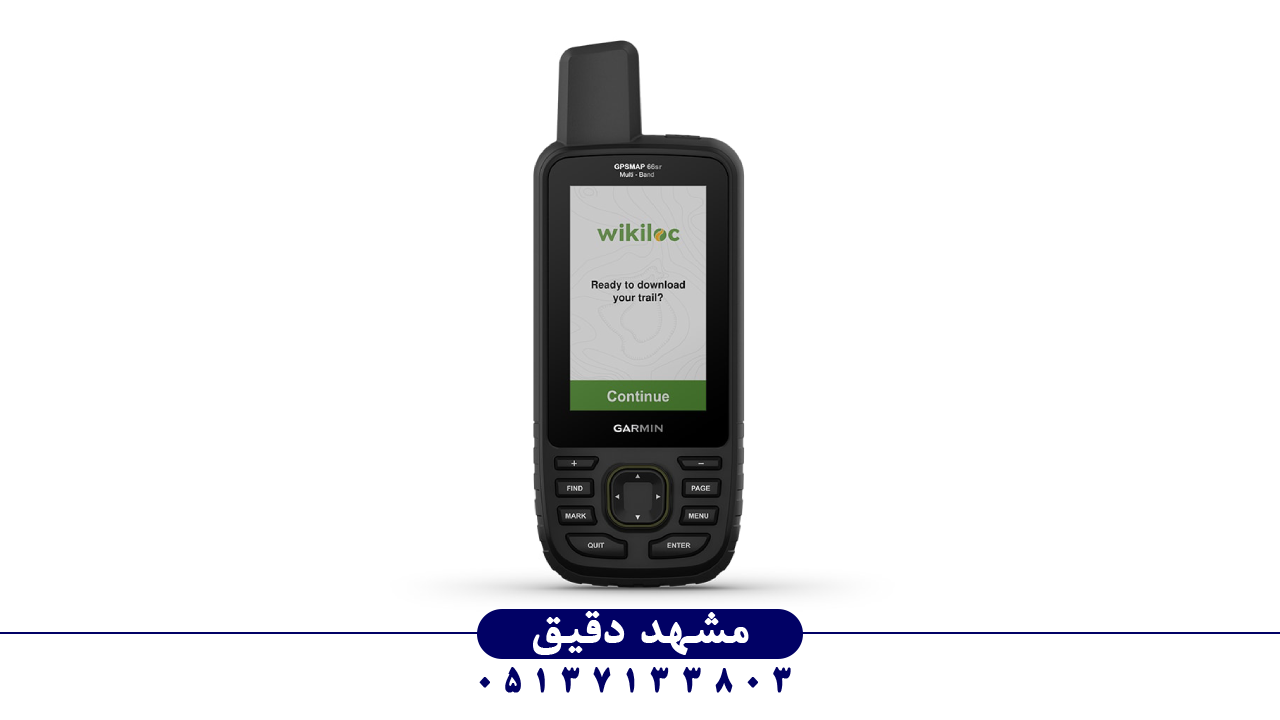

در دنیای امروز که پروژه‌های عمرانی، معدنی و ژئودزی با دقت بالا اجرا می‌شوند، مفهوم موقعیت‌یابی یا همان جی‌پی‌اس دستی مخصوص مهندسان جایگاه حیاتی دارد. مهندسان عمران، نقشه‌برداران، کارشناسان محیط‌زیست و زمین‌شناسان برای تعیین موقعیت جغرافیایی نقاط مختلف زمین نیازمند دستگاهی هستند که بتواند با قابلیت پرتابل، خطای موقعیت را به حداقل برساند. استفاده از فناوری‌های GNSS (Global Navigation Satellite System) باعث شده این ابزار از یک وسیله نظامی به کالایی مهندسی و صنعتی بدل شود. در عملیات میدانی که دسترسی به شبکه ثابت وجود ندارد، جی‌پی‌اس‌های دستی پیشرفته مانند سری GPSMAP روز‌به‌روز اهمیت بیشتری پیدا کرده‌اند. مدل‌هایی که مجهز به سیستم‌های چندکاناله باشند می‌توانند سیگنال‌های هم‌زمان از ماهواره‌های GPS، GLONASS و Galileo را پردازش کنند و دقت موقعیتی زیر ۳ متر را برای محیط‌های باز فراهم آورند. با پیشرفت سخت‌افزارها، بسیاری از دستگاه‌های دستی قابلیت ارتباط بلوتوث، ANT+ و Wi‑Fi را نیز دارند تا داده‌های مکانی مستقیماً به نرم‌افزارهای نقشه‌برداری منتقل شود. برای نمونه، شرکت Garmin با عرضه جی‌پی‌اس پرتابل گارمین مدل Garmin GPSMAP® 66s یک ابزار حرفه‌ای به‌دست مهندسان داده است که در شرایط سخت اقلیمی نیز عملکرد قابل اعتماد ارائه می‌دهد. در این مقاله، جزئیات فنی، استانداردها و کاربردهای این گروه تجهیزات را برای متخصصان فنی و مدیران پروژه تشریح می‌کنیم تا انتخاب آن‌ها مبتنی بر داده‌های دقیق و صنعتی باشد.

تاریخچه تحول سیستم‌های جی‌پی‌اس

فناوری موقعیت‌یابی ماهواره‌ای نخستین‌بار در دهه ۱۹۷۰ با پروژه نظامی NAVSTAR آغاز شد و در دهه ۹۰ میلادی برای استفاده غیرنظامی آزاد گردید. در ابتدا، دستگاه‌های جی‌پی‌اس حجیم، پرمصرف و محدود به تراشه‌های ۱۲ کاناله بودند، اما به‌مرور با پیشرفت نیمه‌هادی‌ها و الگوریتم‌های فیلترینگ کالمن (Kalman Filter) به ابزارهایی دقیق و قابل حمل تبدیل شدند. امروزه ما شاهد حضور جی‌پی‌اس دستی مخصوص مهندسان در صنایع مختلف هستیم که با chipsetهای MTK و u‑blox نسل جدید، توانایی دریافت هم‌زمان از بیش از ۵۰ ماهواره را دارند. با ترکیب فناوری‌های SBAS و WAAS، این دستگاه‌ها می‌توانند خطای اندازه‌گیری را از بازه ۱۵ متر تا کمتر از ۲ متر کاهش دهند. از دیدگاه تاریخی، هر نسل از GPS تغییرات عمده‌ای در دو بعد نرم‌افزاری و آنتن داشته است. آنتن‌های quad helix که در مدل‌های حرفه‌ای استفاده می‌شوند، قادرند سیگنال‌های ضعیف در مناطق پوشیده مانند جنگل‌ها را نیز آشکار کنند. روند توسعه این فناوری سبب شد ابزارهایی مانند Garmin GPSMAP 66s با پردازنده داخلی قدرتمند، رابط کاربری GUI پیشرفته و نقشه‌های TopoActive امریکا و اروپا به صورت pre‑loaded ارائه شوند. تحولات تاریخی نشان می‌دهد تمرکز از صرفاً مکان‌یابی به سمت داده‌محوری حرکت کرده و امروزه این دستگاه‌ها به عنوان کامپیوترهای میدانی کوچک شناخته می‌شوند.

کاربردهای صنعتی جی‌پی‌اس پرتابل مهندسی

در پروژه‌های مهندسی، استفاده از جی‌پی‌اس دستی مخصوص مهندسان به حوزه‌های گوناگون گسترش یافته است. در مهندسی عمران، از آن برای تعیین مرزهای زمین، برداشت نقاط ارتفاعی و پیاده‌سازی مختصات روی زمین استفاده می‌شود. در نقشه‌برداری، امکان ذخیره مسیرها (Tracks)، نقاط (Waypoints) و محاسبه مساحت محدوده‌ها وجود دارد. در زمین‌شناسی، شناسایی گسل‌ها و ثبت موقعیت نمونه‌های سنگی بدون نیاز به سیستم‌های پایه، اهمیت بالایی دارد. مهندسان محیط‌زیست نیز برای پایش تغییرات کاربری اراضی از داده‌های GPS در سامانه‌های GIS بهره می‌برند. یک ویژگی کلیدی که باعث محبوبیت این ابزار میان متخصصان شد، طراحی مقاوم در برابر شرایط محیطی (IPX7 یا MIL‑STD‑810G) است. این استانداردها تضمین می‌کنند دستگاه در برابر گردوغبار، ضربه و غوطه‌وری موقت در آب مقاوم باشد. بسیاری از مهندسان شرکت‌های نفت و گاز در عملیات میدانی مناطق بیابانی ترجیح می‌دهند جی‌پی‌اس پرتابل ضدآب و ضد شوک همراه داشته باشند تا در نبود اینترنت بتوانند مسیرهای حفاری را ردیابی کنند. بدین ترتیب، GPS دیگر صرفاً ابزار ناوبری نیست، بلکه بخشی از زنجیره کنترل کیفیت و ایمنی عملیات مهندسی محسوب می‌شود.

ساختار سخت‌افزاری و اجزای الکترونیکی

یک دستگاه جی‌پی‌اس دستی مخصوص مهندسان از چند بخش کلیدی تشکیل شده است: آنتن، واحد دریافت سیگنال، پردازنده محاسباتی، حافظه داخلی، رابط کاربری و منبع تغذیه. آنتن‌های quad helix یا patch مسئول دریافت سیگنال از ماهواره‌ها هستند. پردازنده‌های پرقدرت از نوع ARM Cortex یا RISC داده‌های Pseudo‑Range را تحلیل کرده و با الگوریتم‌های Kalman فیلتر می‌کنند تا موقعیت نهایی محاسبه شود. واحدهای ذخیره‌سازی (Flash Memory) با گنجایش تا ۱۶ گیگابایت قابلیت نگهداری ده‌ها هزار نقطه را دارند. صفحه‌نمایش TFT با رزولوشن بالا و قابلیت خوانایی در نور مستقیم خورشید، کاربران را از وابستگی به لپ‌تاپ بی‌نیاز می‌کند. در مدل‌های پیشرفته مانند Garmin GPSMAP 66s، وجود رابط USB‑C و Bluetooth Smart امکان انتقال داده با سرعت بالا را فراهم کرده است. همچنین باتری‌های AA یا لیتیوم‑پلیمری قابل شارژ می‌توانند تا ۱۶ ساعت کارکرد مداوم ارائه دهند. در طراحی صنعتی این تجهیزات از استانداردهای IEC 60529 و RoHS پیروی می‌شود که هم ایمنی و هم سازگاری زیست‌محیطی را تضمین می‌کنند. تمام این اجزا با هدف ایجاد ترکیب بهینه بین دقت، کارایی و دوام طراحی شده‌اند تا مهندسان در شرایط سخت میدانی با اطمینان از عملکرد آن استفاده کنند.

تحلیل فنی از دقت و خطای اندازه‌گیری

از دیدگاه متریک، دقت (Position Accuracy) در جی‌پی‌اس دستی مخصوص مهندسان تابع نویز اتمسفری، چندمسیره (Multipath) و هندسه ماهواره‌ها (GDOP) است. دستگاه‌هایی که از سیستم‌های تصحیح تفاضلی DGPS یا SBAS پشتیبانی می‌کنند، قادر به کاهش GDOP تا مقادیر زیر ۲ هستند که معادل دقت ۲ متر یا بهتر است. به‌علاوه، حسگر داخلی Barometric Altimeter در مدل‌های حرفه‌ای امکان تصحیح خطای ارتفاع را فراهم می‌آورد. در محیط‌های کوهستانی که دریافت سیگنال دشوار است، استفاده از آنتن بلند با زاویه دید آسمان وسیع‌تر راهکار مؤثر محسوب می‌شود. نرم‌افزارهای مهندسی همچون Trimble TerraSync یا ArcGIS Field Maps قابلیت وارد کردن مستقیم داده از GPS را با تصحیحات RTK دارند، اما در کاربردهای عمومی ساختمانی، دقت دستگاه‌های دستی برای اکثر نیازهای نقشه‌برداری کفایت دارد. پارامترهایی چون CEP (دایره خطای احتمال ۵۰٪) و DRMS در تحلیل آماری دقت استفاده می‌شوند و مهندسین حرفه‌ای هنگام انتخاب مدل مناسب باید به آن‌ها توجه ویژه داشته باشند.

استانداردهای جهانی و گواهی‌نامه‌های انطباق

دستگاه‌های جی‌پی‌اس دستی مخصوص مهندسان باید با مجموعه‌ای از استانداردهای جهانی منطبق باشند تا صحت، ایمنی و دوام آن‌ها تضمین شود. از مهم‌ترین این اسناد می‌توان به IEC 60529 (رتبه حفاظتی IP)، MIL‑STD‑810H (مقاومت در برابر شرایط محیطی)، CE اروپا و FCC ایالات متحده اشاره کرد. وجود این نشان‌ها بر بدنه دستگاه نشانه عبور از آزمون‌های شوک، رطوبت، دما و ارتعاش است. به عنوان نمونه، استاندارد MIL‑STD‑810 آزمایش ۲۴ چرخه حرارتی از −۲۰ تا +۶۰ °C را شامل می‌شود. در مدل‌هایی مانند GPSMAP 66s، پشتیبانی از GLONASS و Galileo نیز طبق RTCA DO‑229D تعیین شده است. شرکت‌هایی مانند Garmin برای بخش نرم‌افزار از پروتکل‌های انتقال NMEA 0183 پیروی می‌کنند تا تبادل داده با سایر تجهیزات (مانند Sonar یا Data Logger) بدون مشکل انجام گیرد. چنین انطباقی برای پروژه‌های بزرگ بین‌المللی اهمیت دارد، زیرا مهندسان اطمینان دارند داده‌ها با ساختار واحد وارد سامانه‌های مدیریت پروژه می‌شود.

یکپارچگی با سامانه‌های اطلاعات جغرافیایی

یکی از مزایای اصلی جی‌پی‌اس دستی مخصوص مهندسان، امکان ادغام مستقیم با نرم‌افزارهای GIS است. داده‌های نقاط برداشت‌شده می‌توانند در قالب GPX، KML یا CSV به پلتفرم‌هایی مانند ArcGIS ، QGIS و Global Mapper منتقل شوند. این فرآیند، گردش‌کار مهندسان را شتاب می‌دهد. به‌ویژه زمانی که دستگاه دارای Wi‑Fi داخلی باشد، انتقال داده بدون نیاز به کابل انجام می‌گیرد. ابزارهای Garmin با سرویس Garmin Explore به کاربر اجازه می‌دهند مسیرها و نقشه‌ها را همگام‌سازی کند. در پروژه‌های زیرساختی، مهندسان از داده‌های GPS برای مدل‌سازی نقاط کلیدی در محیط 3D استفاده کرده و لایه‌های DEM (مدل ارتفاعی دیجیتال) را با داده‌های واقعی تطبیق می‌دهند. بدین‌ترتیب خطاهای ناشی از تغییرات زمین‌شناسی کاهش یافته و تصمیم‌گیری عمرانی تسهیل می‌شود.

نقشه‌های توپوگرافی و کارکرد نمایشگر سه‌بعدی

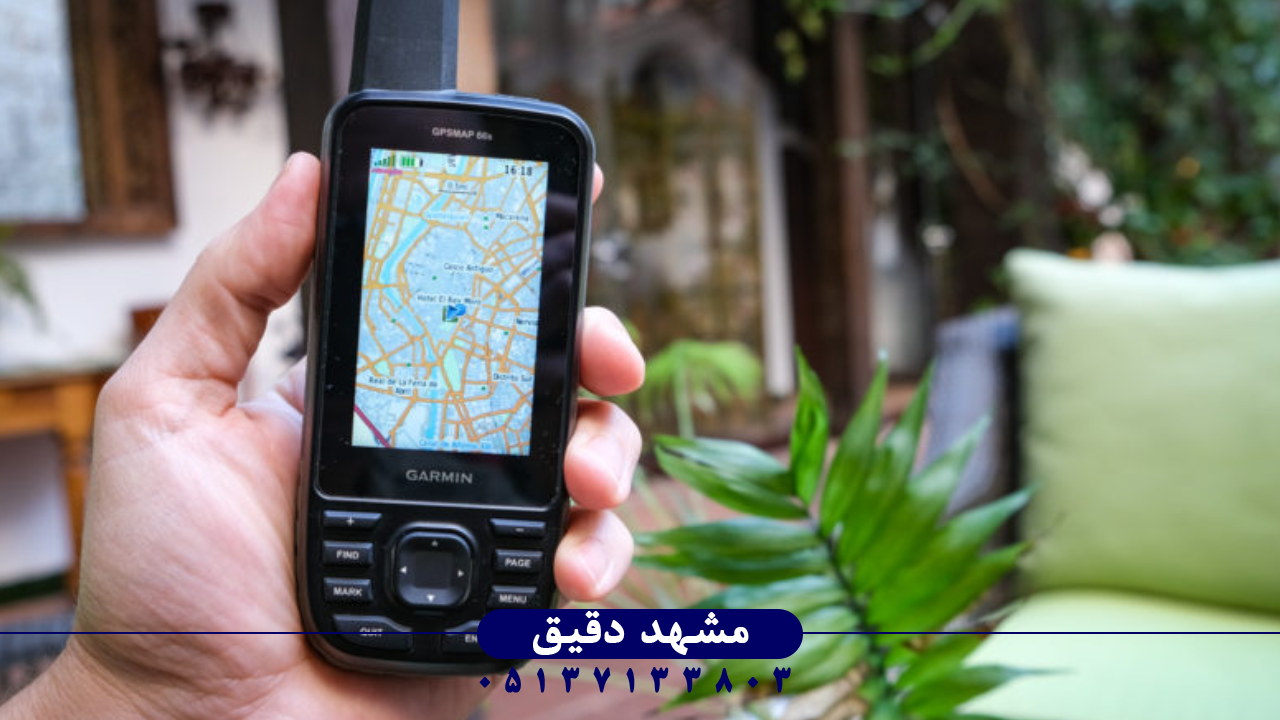

در مدل‌های مدرن، نقشه‌های TopoActive و BirdsEye Satellite Imageries به‌صورت پیش‌فرض بارگذاری شده‌اند. این نقشه‌ها به کاربر دید سه‌بعدی از عوارض زمین، خطوط توپوگرافی و مسیرهای احتمالی می‌دهند. نمایشگر ۳ اینچی TFT با وضوح 240×400 پیکسل در GPSMAP 66s به‌خوبی در نور آفتاب خوانا است. کاربر می‌تواند مسیرهای سفارشی تعریف کرده و حتی هشدار نزدیک شدن به نواحی خطر را فعال سازد. در کاربردهای عمرانی، مشاهده مساحت زمین در نمایشگر نقشه، جایگزین نقشه‌های کاغذی حجیم می‌شود. مهندسان جنگل‌داری و محیط‌زیست نیز از این قابلیت برای مسیریابی در مناطق ناشناخته بهره می‌برند. وجود حسگر Compass سه‌محوره و Gyroscope در این دستگاه‌ها، جهت واقعی حرکت را حتی در حالت ایستا مشخص می‌کند. از نظر طراحی صنعتی، بدنه با بافت ضدلغزش و دکمه‌های فیزیکی ergonomic باعث می‌شود استفاده در هوای سرد با دستکش نیز آسان باشد.

قابلیت‌های ارتباطی و انتقال داده‌ها

در دنیای متصل امروز، جی‌پی‌اس دستی مخصوص مهندسان تنها با داشتن گیرنده دقیق کافی نیست؛ بلکه باید بتواند با سایر تجهیزات ارتباط مؤثر برقرار کند. وجود Bluetooth Smart، ANT+ و Wi‑Fi در مدل‌های حرفه‌ای موجب می‌شود کاربر داده‌های مکانی را به گوشی یا تبلت منتقل نماید. برنامه Garmin Connect و BaseCamp به‌عنوان رابط نرم‌افزاری امکان مدیریت مسیرها و تولید نقشه‌های شخصی را فراهم می‌کنند. افزون‌بر‌این، پشتیبانی از Live Track به تیم‌های عملیات میدانی اجازه می‌دهد موقعیت یکدیگر را در زمان واقعی ببینند. برای مهندسین پروژه‌های نفتی یا معدنی که در مناطق فاقد پوشش مخابراتی هستند، قابلیت inReach Satellite Messaging (در مدل 66i) ارتباط متنی از طریق شبکه Iridium را ممکن می‌سازد. این زیرساخت ارتباطی همراه با دقت بالا سبب شده جی‌پی‌اس پرتابل از یک ابزار منفعل به وسیله‌ای هوشمند و تعاملی جهت کنترل عملیات میدانی تبدیل شود.

مطالعه موردی از پروژه‌های اجرایی

به‌عنوان مثال، در پروژه تثبیت مرزهای اراضی کشاورزی استان گلستان، گروه نقشه‌برداری از GPS های دستی با دقت بالا بهره بردند. داده‌های برداشت‌شده به نرم‌افزار ArcGIS منتقل و محدوده‌ها با دقت ۲ متر ثبت شد. در یک پروژه دیگر مربوط به خطوط لوله گاز، پیمانکاران با استفاده از GPSMAP 66s نقشه دقیق مسیر لوله را مستقیماً در محل حفاری تهیه کردند. حتی در عملیات امداد کوهستان، امکان ذخیره مسیر بازگشت جان نجات‌دهندگان را تضمین کرده است. بررسی علمی این نمونه‌ها نشان می‌دهد که تلفیق مقاوم‌سازی سخت‌افزاری، دقت بالا و نرم‌افزار کاربرپسند موجب شده جی‌پی‌اس دستی به جزء جدایی‌ناپذیر پروژه‌های صنعتی بدل شود.

معیارهای انتخاب جی‌پی‌اس پرتابل مناسب

انتخاب درست جی‌پی‌اس دستی مخصوص مهندسان باید بر مبنای چند شاخص کلیدی صورت گیرد: نخست، دقت موردنیاز پروژه (زیر ۳ متر یا زیر ۱ متر)؛ دوم، دوام و مقاومت در برابر شرایط اقلیمی؛ سوم، سادگی رابط کاربری و دوام باتری. در صورت نیاز به نقشه‌های توپوگرافی و تصویر ماهواره‌ای، مدل‌هایی مانند جی‌پی‌اس پرتابل گارمین مدل Garmin GPSMAP® 66s بهترین انتخاب محسوب می‌شوند، زیرا علاوه بر پشتیبانی از MULTI‑GNSS دارای حسگرهای Barometric و Compass داخلی نیز هستند. برای کاربرانی که بیشتر در مناطق شهری فعالیت دارند، مدل‌های پایین‌تر با نمایشگر monochrome و عمر باتری بیشتر ممکن است مقرون‌به‌صرفه‌تر باشند. معیار دیگر، قابلیت به‌روزرسانی Firmware و پشتیبانی نرم‌افزاری است که شرکت‌هایی با زیرساخت پشتیبانی قوی مانند Garmin بر آن تأکید دارند. در نهایت، باید توازن میان هزینه، دوام، دقت و امکانات ارتباطی برقرار شود تا تجهیز انتخاب‌شده بهترین بازده در مأموریت‌های مهندسی را ارائه دهد.

جمع‌بندی نهایی و چشم‌انداز آینده موقعیت‌یابی

در جمع‌بندی نهایی می‌توان گفت جی‌پی‌اس دستی مخصوص مهندسان به عنوان قلب سیستم‌های موقعیت‌یابی میدانی، نقشی بی‌بدیل در پروژه‌های صنعتی و زیرساختی دارد. ترکیب فناوری‌های GNSS، سخت‌افزار مقاوم و قابلیت‌های نرم‌افزاری پیشرفته، مسیر توسعه ساختمان‌ها و شبکه‌های زیرزمینی را متحول کرده است. آینده این حوزه با ادغام فناوری 5G و Cloud Computing روشن‌تر خواهد شد، زیرا داده‌های مکانی لحظه‌به‌لحظه در فضای ابری تحلیل و بهینه‌سازی خواهند شد. برای مهندسانی که نیاز به ابزار قابل اعتماد در محیط‌های بی‌ثبات دارند، دستگاه‌هایی مانند GPSMAP 66s نماد تلفیق مهندسی دقیق، علم داده و طراحی صنعتی محسوب می‌شوند. مشهد دقیق با تکیه بر دانش فنی و همکاری با برندهای معتبر جهانی، تلاش می‌کند این تجهیزات را با پشتیبانی محلی و خدمات کالیبراسیون به جامعه مهندسی کشور عرضه کند تا دقت، ایمنی و بهره‌وری در پروژه‌های ملی افزایش یابد.
