اهمیت رزولوشن در تصویربرداری حرارتی
رزولوشن در دوربینهای حرارتی یکی از بنیادیترین پارامترهایی است که کیفیت تحلیل مهندسی را بهصورت مستقیم تحت تأثیر قرار میدهد. بر خلاف تصور رایج، رزولوشن صرفاً یک عدد تبلیغاتی نیست، بلکه بیانگر توان واقعی سیستم در تفکیک فضایی پدیدههای حرارتی است. هر پیکسل در یک سنسور مادون قرمز نماینده یک نقطه اندازهگیری دماست و هرچه تعداد این نقاط بیشتر باشد، تصویر نهایی جزئیات بیشتری از توزیع حرارت را نشان میدهد. در محیطهای صنعتی که عیوب معمولاً در ابعاد کوچک و موضعی آغاز میشوند، محدودیت رزولوشن میتواند به معنای از دست رفتن نشانههای اولیه خرابی باشد.
در صنایع برق، مکانیک و فرآیند، بسیاری از مشکلات جدی مانند افزایش مقاومت الکتریکی، اصطکاک داخلی یا انسداد جریان، ابتدا تنها بهصورت یک ناحیه کوچک با اختلاف دمای محدود ظاهر میشوند. اگر رزولوشن حرارتی دوربین پایین باشد، این ناحیه کوچک ممکن است در یک پیکسل بزرگتر ادغام شده و از دید تحلیلگر پنهان بماند. در نتیجه، تصمیمگیری مهندسی به تعویق افتاده و هزینه تعمیرات افزایش مییابد.
از دیدگاه انتخاب صنعتی، رزولوشن نباید بهصورت جداگانه بررسی شود، بلکه باید در کنار فاصله کاری، اندازه هدف و نوع کاربرد ارزیابی گردد. این همان رویکرد انتخاب کارا (Lean Selection) است که شرکت مشهد دقیق همواره در مشاورههای فنی خود بر آن تأکید دارد: انتخاب محصول استانداردی که دقیقاً پاسخگوی نیاز واقعی باشد، نه صرفاً بالاترین مشخصات کاتالوگی.
مفهوم حساسیت حرارتی و NETD
حساسیت حرارتی که غالباً با شاخص NETD (Noise Equivalent Temperature Difference) بیان میشود، یکی دیگر از ستونهای اصلی کیفیت تصویربرداری حرارتی است. NETD نشان میدهد که کوچکترین اختلاف دمای قابل تشخیص توسط سیستم چقدر است. هرچه این عدد کوچکتر باشد، دوربین قادر است اختلافات دمایی ظریفتری را تشخیص دهد. در بسیاری از کاربردهای صنعتی، تشخیص همین اختلافات جزئی است که ارزش افزوده واقعی ایجاد میکند.
برای مثال، در یک تابلو برق صنعتی، تفاوت دمای ۲ تا ۳ درجه سانتیگراد بین دو اتصال مشابه میتواند نشانه آغاز یک مشکل جدی باشد. اگر حساسیت حرارتی دوربین کافی نباشد، این اختلاف در نویز سیستم گم میشود و تحلیل مهندس بهصورت کیفی و غیردقیق انجام خواهد شد. حساسیت حرارتی بالا به مهندس این امکان را میدهد که قبل از رسیدن تجهیز به نقطه بحرانی، اقدامات اصلاحی را انجام دهد.
از منظر مهندسی اندازهگیری، باید توجه داشت که NETD بهشدت به طراحی اپتیکی، کیفیت سنسور و الگوریتمهای پردازش تصویر وابسته است. بنابراین، مقایسه صرف یک عدد بدون در نظر گرفتن اعتبار سازنده و پایداری عملکرد در شرایط صنعتی، خطای رایجی است. محصولات FLIR بهعنوان محصولات قابل اطمینان، مقاوم و کمنگهداری، سالهاست که در محیطهای سخت صنعتی عملکرد پایدار خود را اثبات کردهاند.
ارتباط رزولوشن با فاصله
یکی از اشتباهات متداول در انتخاب دوربین حرارتی، بیتوجهی به ارتباط مستقیم بین رزولوشن و فاصله کاری است. رزولوشن حرارتی تنها زمانی ارزشمند است که بتواند در فاصله موردنظر کاربر، جزئیات هدف را بهدرستی تفکیک کند. این مفهوم در مهندسی ترموگرافی با شاخص IFOV (Instantaneous Field of View) شناخته میشود. IFOV مشخص میکند هر پیکسل در تصویر چه مساحتی از هدف واقعی را پوشش میدهد.
در کاربردهای صنعتی، بهویژه در پستهای برق، سینیهای کابل یا تجهیزات نصبشده در ارتفاع، فاصله کاری معمولاً زیاد است. در چنین شرایطی، دوربینی با رزولوشن پایین عملاً اطلاعات مفیدی ارائه نمیدهد، زیرا هر پیکسل بخش بزرگی از تجهیز را پوشش میدهد. این موضوع باعث میشود نقاط داغ کوچک در میان ناحیه بزرگتر میانگینگیری شوند.
در انتخاب مهندسی صحیح، باید رزولوشن دوربین متناسب با فاصله کاری و اندازه هدف انتخاب شود. این دقیقاً همان نقطهای است که تفاوت بین یک انتخاب حرفهای و یک انتخاب صرفاً اقتصادی مشخص میشود. شرکت مشهد دقیق همواره توصیه میکند پیش از خرید، سناریوهای واقعی بازرسی بهصورت دقیق تحلیل شوند تا از انتخاب بهینه اطمینان حاصل شود.
نقش رزولوشن در تحلیل صنعتی
تحلیل صنعتی مبتنی بر دادههای تصویربرداری حرارتی تنها زمانی قابل اتکا است که تصویر پایه از کیفیت کافی برخوردار باشد. رزولوشن بالاتر به معنای توان بالاتر در تعریف نقاط اندازهگیری، ترسیم پروفایلهای دمایی دقیق و رسم نواحی تحلیلی معتبر است. در تحلیل یاتاقانها، کوپلینگها یا اتصالات الکتریکی، توزیع دما در سطح قطعه اهمیت بیشتری نسبت به یک عدد حداکثر یا حداقل دما دارد.
دوربینی که رزولوشن مناسبی دارد، به مهندس اجازه میدهد گرادیانهای دمایی را مشاهده و تحلیل کند. این گرادیانها اغلب اطلاعات ارزشمندی درباره مکانیزم خرابی در اختیار قرار میدهند؛ برای مثال، افزایش تدریجی دما در امتداد یک مسیر میتواند نشانه مقاومت الکتریکی بالا یا اصطکاک غیرعادی باشد. رزولوشن پایین این الگوها را مخدوش میکند.
در پروژههای نگهداری پیشگیرانه (PM)، هدف اصلی شناسایی روندهاست، نه فقط ثبت وضعیت بحرانی. رزولوشن مناسب ابزار اصلی برای دستیابی به این هدف است و انتخاب آن باید با دیدی سیستماتیک انجام شود.
حساسیت حرارتی در تشخیص زودهنگام
اگر رزولوشن بهعنوان چشم دوربین عمل کند، حساسیت حرارتی مغز آن است. بسیاری از خرابیها در مراحل اولیه تنها با اختلاف دمای بسیار محدود ظاهر میشوند. در این مراحل، تصویر ممکن است از نظر بصری تفاوت زیادی نداشته باشد، اما داده حرارتی دقیق میتواند زنگ خطر را به صدا درآورد.
حساسیت حرارتی پایین باعث میشود نویز سیستم بر داده واقعی غلبه کند. این موضوع بهویژه در محیطهایی با نوسان دمایی یا جریان هوا اهمیت دارد. دوربینهای حرفهای FLIR با طراحی اپتیکی پیشرفته و الگوریتمهای بهینهشده، امکان تفکیک واقعی سیگنال از نویز را فراهم میکنند.
در تحلیلهای میدانی انجامشده توسط تیم فنی مشهد دقیق، بارها مشاهده شده که حساسیت حرارتی بالا باعث شناسایی عیوبی شده که با چشم غیرمسلح یا حتی با دوربینهای سطح پایین قابل تشخیص نبودهاند. این تشخیص زودهنگام مستقیماً منجر به کاهش هزینههای تعمیرات اساسی شده است.
استانداردهای صنعتی رزولوشن و NETD
در ارزیابی رزولوشن و حساسیت حرارتی، استانداردها نقش مهمی دارند. استانداردهایی مانند ISO 18434 و IEC 62471 چارچوبهایی را برای استفاده صنعتی ایمن و قابل اتکا از تجهیزات ترموگرافی ارائه میدهند. اگرچه این استانداردها معمولاً به فرآیند بازرسی اشاره دارند، اما بهطور غیرمستقیم اهمیت کیفیت تصویربرداری را نیز برجسته میکنند.
از دیدگاه مهندسی، استفاده از دوربینی که رزولوشن و NETD آن با کاربرد صنعتی همخوانی نداشته باشد، میتواند اعتبار کل فرآیند بازرسی را زیر سؤال ببرد. در پروژههای بزرگ، گزارشهای ترموگرافی ممکن است بهعنوان اسناد حقوقی یا تصمیمساز مورد استفاده قرار گیرند و دقت اندازهگیری در آنها حیاتی است.
انتخاب محصولات استاندارد از تولیدکنندگانی که سوابق صنعتی معتبر دارند، راهی مطمئن برای همسویی با این استانداردهاست. FLIR در این زمینه یکی از برندهای مرجع جهانی محسوب میشود.
تحلیل رزولوشن در نرمافزار
رزولوشن تصویر تنها به سختافزار محدود نمیشود، بلکه در مرحله تحلیل نرمافزاری نیز نقش مهمی ایفا میکند. نرمافزارهای تحلیل ترموگرافی، نقاط، نواحی و پروفایلهای دمایی را بر اساس دادههای پیکسلی محاسبه میکنند. هرچه رزولوشن تصویر بالاتر باشد، این تحلیلها دقیقتر و قابل اعتمادتر خواهند بود.
در پروژههای صنعتی، گزارش نهایی معمولاً شامل تصاویر، جداول داده و توضیحات فنی است. تصویر با رزولوشن بالا نهتنها داده دقیقتری ارائه میدهد، بلکه برای تصمیمگیران مدیریتی نیز خواناتر و قابل فهمتر است. این موضوع ارتباط بین تیم فنی و مدیریت را بهبود میبخشد.
در مشاورههای مهندسی مشهد دقیق، همواره تأکید میشود که انتخاب دوربین باید با در نظر گرفتن کل زنجیره اندازهگیری، از ثبت داده تا تحلیل و گزارشدهی انجام شود.
نمونه کاربردی FLIR E96
در میان محصولات حرفهای فلیر، دوربینهایی وجود دارند که تعادل بسیار مناسبی بین رزولوشن حرارتی، حساسیت و قابلیتهای تحلیلی ارائه میدهند. این تعادل برای کاربردهای صنعتی روزمره اهمیت بالایی دارد، زیرا از یکسو دقت کافی فراهم میشود و از سوی دیگر کاربر با پیچیدگی بیش از حد مواجه نمیگردد.

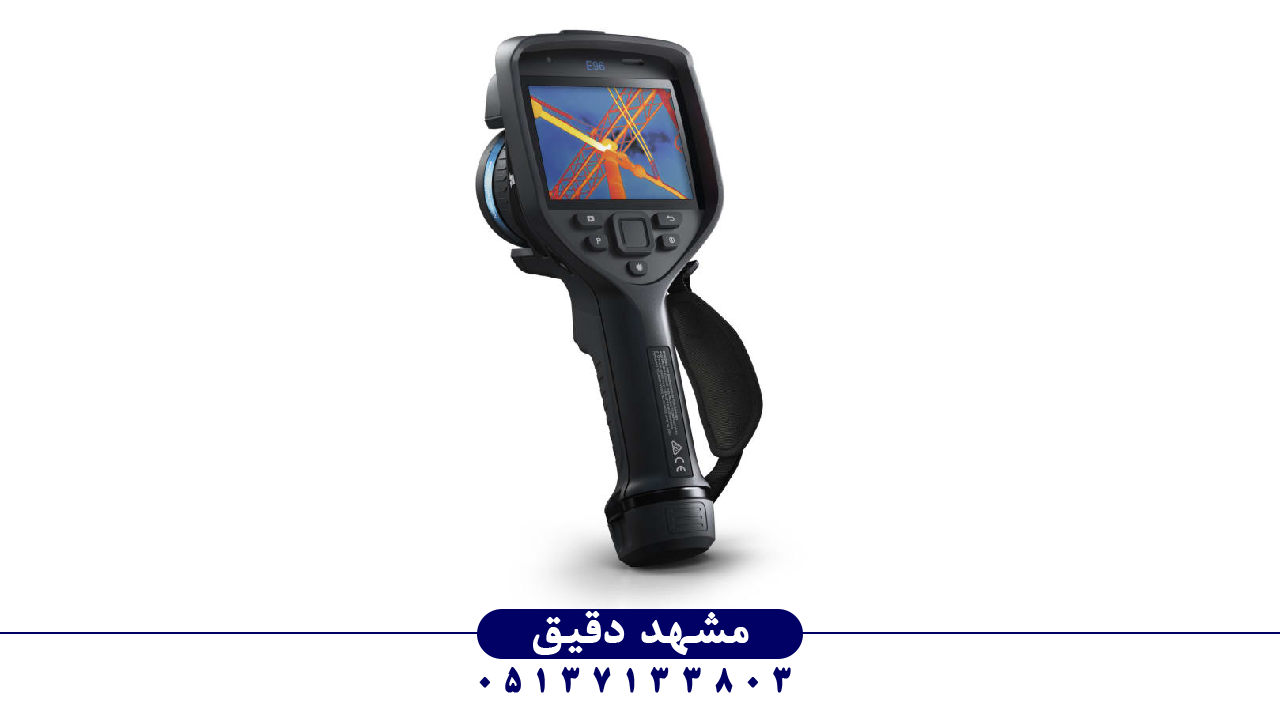

برای مثال، دوربین حرارتی فلیر مدل FLIR E96 با رزولوشن حرارتی بالا و حساسیت مناسب، گزینهای قابل اتکا برای بازرسی تجهیزات الکتریکی و مکانیکی است. این دوربین بهعنوان یک محصول استاندارد صنعتی، برای استفاده مداوم طراحی شده و با فلسفه سادگی در کنار برتری فنی همخوانی کامل دارد.
چنین تجهیزی به مهندسان اجازه میدهد بدون درگیری با تنظیمات پیچیده، بر تحلیل فنی تمرکز کنند و تصمیمات دقیقتری بگیرند.
مقایسه رزولوشن واقعی و دیجیتال
نکتهای که برای بسیاری از خریداران مبهم است، تفاوت بین رزولوشن واقعی سنسور و بزرگنمایی یا پردازش دیجیتال تصویر است. بزرگنمایی دیجیتال هرگز نمیتواند جایگزین رزولوشن واقعی شود، زیرا اطلاعات جدیدی تولید نمیکند و صرفاً پیکسلهای موجود را بازتوزیع میکند.
در تحلیل صنعتی، اتکا به رزولوشن واقعی سنسور امری حیاتی است. تنها رزولوشن واقعی است که امکان محاسبه دقیق گرادیانهای دمایی و تحلیل موضعی را فراهم میکند. پردازشهای دیجیتال میتوانند خوانایی تصویر را بهبود دهند، اما جایگزین اطلاعات واقعی نیستند.
در انتخاب حرفهای، مهندس باید به مشخصات فنی واقعی توجه کند و از دام تبلیغات بازاریابی فاصله بگیرد.
تأثیر شرایط محیطی بر حساسیت
حساسیت حرارتی اعلامشده توسط سازنده معمولاً در شرایط آزمایشگاهی اندازهگیری میشود. در محیط صنعتی واقعی، عواملی مانند رطوبت، گردوغبار، لرزش و تغییرات دمایی محیط میتوانند بر عملکرد سیستم تأثیر بگذارند. بنابراین، پایداری حساسیت حرارتی در شرایط واقعی اهمیت دوچندان دارد.
دوربینهای صنعتی FLIR با طراحی مقاوم و کالیبراسیون پایدار، برای حفظ عملکرد در شرایط سخت ساخته شدهاند. این ویژگی باعث میشود دادههای ثبتشده در طول زمان قابل مقایسه باشند؛ موضوعی که برای تحلیل روندهای دمایی ضروری است.
این سطح از پایداری، یکی از دلایل اصلی توصیه شرکت مشهد دقیق به استفاده از محصولات صنعتی استاندارد بهجای راهحلهای موقت یا مصرفی است.
نگاه اقتصادی به رزولوشن
رزولوشن و حساسیت حرارتی تنها پارامترهای فنی نیستند، بلکه اثر اقتصادی مستقیم دارند. انتخاب دوربینی با کیفیت مناسب میتواند از خرابیهای پرهزینه، توقف خط تولید و خسارات ثانویه جلوگیری کند. این موضوع در محاسبات ROI (Return on Investment) اهمیت بالایی دارد.
اگر یک دوربین با رزولوشن بالاتر بتواند حتی یک خرابی بزرگ را در طول عمر خود پیشگیری کند، هزینه اولیه آن بهسرعت توجیه خواهد شد. این منطق اقتصادی دقیقاً همان چیزی است که مدیران فنی بهدنبال آن هستند: سرمایهگذاری هوشمندانه، نه صرفاً خرید ارزانتر.
در این چارچوب، رزولوشن و حساسیت بهعنوان ابزارهای مدیریت ریسک عمل میکنند.
جمعبندی مهندسی انتخاب دوربین
در جمعبندی نهایی، باید تأکید کرد که رزولوشن و حساسیت حرارتی دو پارامتر جدا از هم نیستند، بلکه در کنار هم معنا پیدا میکنند. انتخاب مهندسی صحیح دوربین حرارتی نیازمند درک عمیق از کاربرد، شرایط محیطی، فاصله کاری و اهداف تحلیل است.
محصولات FLIR با ارائه تعادل میان این پارامترها، گزینهای مطمئن برای صنایع مختلف محسوب میشوند. استفاده از دوربینهایی مانند FLIR E96 به مهندسان اجازه میدهد تصمیمات مبتنی بر داده، دقیق و قابل دفاع بگیرند.
از دیدگاه شرکت مشهد دقیق، انتخاب درست ابزار اندازهگیری، نخستین گام در مسیر نگهداری هوشمند و پایدار تجهیزات صنعتی است.
