ارتباط میان لوپ کالیبراتور و ترانسمیتر

نقش راهبردی لوپ کالیبراتور صنعتی

در سیستم‌های کنترل فرایند، دقت در اندازه‌گیری و انتقال سیگنال حیاتی‌ترین عامل تضمین صحت عملکرد است. لوپ کالیبراتور ابزاری است که برای تنظیم، آزمون، و صحت‌سنجی سیگنال‌های استاندارد در حلقه‌های کنترلی به کار می‌رود. این دستگاه به مهندسان اجازه می‌دهد تا عملکرد ترانسمیترها، درایورها و کنترلرها را با اطمینان بررسی کنند و از صحت جریان 4−20 mA در کل مدار مطمئن شوند. از آن‌جا که تقریباً تمام حسگرهای صنعتی از این سیگنال به عنوان زبان مشترک استفاده می‌کنند، هرگونه انحراف جزئی در مقدار جریان می‌تواند به خطاهای بزرگ در خروجی منجر شود. لوپ کالیبراتور با قابلیت شبیه‌سازی، اندازه‌گیری و منبع‌دهی سیگنال، پایه‌گذار اعتبار این حلقه‌هاست. ساختار درونی این ابزار شامل منبع ولتاژ با نویز پایین، مبدل دقیق دیجیتال به آنالوگ، رله تنظیم‌گر بار و ماژول ارتباطی برای ارتباط با سیستم‌های مدیریت کالیبراسیون است. درک صحیح از نقش این ابزار، مستلزم آشنایی با عملکرد آن در ارتباط با ترانسمیتر است. برای نمونه، دستگاه حرفه‌ای لوپ کالیبراتور فلوک مدل FLUKE 707 با طراحی ارگونومیک و منبع تغذیه داخلی قابل‌حمل، توانایی کالیبراسیون انواع ترانسمیتر فشار، دما و سطح را در خطوط تولید واقعی فراهم می‌سازد. این ارتباط میان لوپ کالیبراتور و ترانسمیتر نه تنها موجب بهبود دقت سیگنال‌های کنترلی می‌شود، بلکه ضامن پایداری بلندمدت کل سیستم ابزار دقیق است و از توقف‌های ناخواسته در فرایند جلوگیری می‌کند.

ماهیت سیگنال در حلقه کنترلی

در ارتباط میان لوپ کالیبراتور و ترانسمیتر، درک صحیح از مفهوم «حلقه جریان» یا Current Loop پایه تمام تحلیل‌هاست. حلقه جریان صنعتی عموماً شامل چهار جزء است: منبع تغذیه DC، ترانسمیتر، کابل‌های ارتباطی، و گیرنده یا کنترلر. ترانسمیتر بسته به نوع سنسور (فشار، دما، سطح، فلو) مقدار اندازه‌گیری شده را به سیگنال جریان ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند. این جریان شناور بر مسیر مشترک، سیگنال را در محیط‌های نویزی منتقل می‌کند. تفاوت اساسی آن با انتقال ولتاژی در این است که در انتقال جریان، مقاومت مسیر تأثیر اندکی دارد و افت ولتاژ ناشی از طول کابل کمتر موجب خطا می‌شود. هنگامی‌که یک لوپ کالیبراتور وارد مدار می‌شود، می‌تواند همانند ترانسمیتر، جریان را شبیه‌سازی کند یا بالعکس، جریان خروجی ترانسمیتر را بخواند. در حالت شبیه‌سازی (Source Mode)، کالیبراتور جریان‌های دقیق با دقتی در حدود ±۰٫۰۱٪ از مقدار کامل تولید می‌کند؛ در حالی که در حالت Measure Mode، سیگنال واقعی را ثبت و مقایسه می‌نماید. در بسیاری از صنایع نفت و گاز، سیمان و نیروگاهی، این حلقه به عنوان مرجع کنترلی حیاتی برای اطمینان از تطابق داده‌های فرایندی عمل می‌کند. اگر لوپ کالیبراتور و ترانسمیتر در هماهنگی کامل باشند، داده‌های کنترلر دقیق خواهند بود؛ اما هر رانش در یکی از آن‌ها می‌تواند باعث خطای تجمعی و کاهش کارایی کل شبکه شود.

ترانسمیتر؛ مبدل دقت فرایندی واقعی

ترانسمیتر در حقیقت پلی ارتباطی میان حسگر اولیه و سیستم کنترل مرکزی است. این تجهیز داده‌های فیزیکی مانند فشار، دما، سطح یا فلو را به سیگنال استاندارد الکتریکی تبدیل می‌کند. در ارتباط میان لوپ کالیبراتور و ترانسمیتر، نقش ترانسمیتر در وفاداری داده‌ها کلیدی است. اگر ترانسمیتر دارای خطای آفست، درایفت دمایی، یا غیرخطی بودن پاسخ باشد، کل حلقه جریان دچار اعوجاج سیگنال می‌شود. به همین دلیل، آزمون‌های دوره‌ای صحت و کالیبراسیون ترانسمیتر توسط لوپ کالیبراتور الزامی است. ساختار ترانسمیتر شامل مدارات تبدیل آنالوگ به دیجیتال (A/D) و سپس ماژول پردازش و جبران‌سازی حرارتی است. در بسیاری از مدل‌ها، این جبران‌سازی خودکار ممکن است پس از مدتی دچار تنظیم اشتباه گردد که نیازمند بازبینی با مرجع است. لوپ کالیبراتور در اینجا هم در حالت منبع و هم در حالت سنجش نقش دارد؛ در حالت نخست، سیگنال شبیه‌سازی‌شده را به ترانسمیتر اعمال می‌کند تا صحت تبدیل در بخش ورودی بررسی شود و در حالت دوم، جریان خروجی را قرائت کرده و با مقدار مرجع مقایسه می‌نماید. مهندسین ابزار دقیق می‌دانند که کوچک‌ترین انحراف در سیگنال ۲۰ میلی‌آمپری می‌تواند منجر به چندین واحد خطا در دمای نمایشگر یا فشار واقعی شود. بنابراین ارتباط دقیق میان این دو ابزار، بنیان کیفیت اندازه‌گیری در فرآیندهای پیچیده صنعتی است.

تحلیل الکتریکی مدار لوپ جریان

مدار لوپ کالیبراسیون در ظاهر ساده است، اما پیچیدگی‌های الکتریکی آن در عملکرد دقیق سیستم نهفته است. در حالت ایده‌آل، ترانسمیتر به صورت منبع جریان عمل می‌کند و ولتاژ خود را تا زمانی افزایش می‌دهد که جریان تنظیم‌شده از مدار عبور کند. ولی در واقعیت، منابع تغذیه، مقاومت کابل‌ها، و بار گیرنده محدودیت‌هایی ایجاد می‌کنند که ممکن است شکل موج سیگنال را دچار تغییر کوچک کنند. لوپ کالیبراتور در این میان، ابزاری است برای تحلیل این انحراف‌ها و اندازه‌گیری راندمان واقعی حلقه. با اتصال آن به مدار، می‌توان مشخص کرد آیا منبع تغذیه توان کافی برای تأمین ولتاژ لازم دارد یا خیر، و آیا افت ولتاژ در مسیر از حد مجاز فراتر رفته است یا نه. در شرایط صنعتی، این میزان معمولاً نباید از ۲۴ ولت منبع و ۵۰۰ اهم مجموع بار تجاوز کند. حتی انتخاب نادرست سیم با مقاومت بالا می‌تواند بر دقت اندازه‌گیری ترانسمیتر تأثیر منفی بگذارد. در ارتباط میان لوپ کالیبراتور و ترانسمیتر، این تحلیل الکتریکی نقش کلیدی در حفظ صحت سیگنال ایفا می‌کند. بسیاری از مدل‌های جدید با نمایش نمودار آنی جریان و ولتاژ، مهندسان را قادر می‌سازند ناسازگاری‌های مدار را در لحظه تشخیص دهند، که این امر از توقف ناگهانی فرایند در زمان بهره‌برداری جلوگیری می‌کند.

آزمون صحت عملکرد سیگنال فرایندی

آزمون صحت فرایندی، مهم‌ترین جنبه کاربردی در ارزیابی ارتباط میان لوپ کالیبراتور و ترانسمیتر است. در این آزمون، مهندس ابزار دقیق با استفاده از کالیبراتور، سیگنال مرجع استانداردی تولید کرده و پاسخ ترانسمیتر یا کنترلر را بررسی می‌کند. برای مثال، در یک سیستم اندازه‌گیری فشار 0 تا 10 بار، ترانسمیتر خروجی‌های معادل ۴ تا ۲۰ میلی‌آمپر را تولید می‌کند. مهندس با تنظیم لوپ کالیبراتور روی مقادیر جریان مختلف مانند ۸، ۱۲ و ۱۶ میلی‌آمپر، پاسخ نمایشگر را مشاهده کرده و انحراف احتمالی را مستند می‌نماید. اگر اختلاف بیش از حد مجاز (مثلاً ±۰٫۵٪) باشد، ترانسمیتر باید مجدداً تنظیم یا تعمیر شود. علاوه بر آزمون استاتیک، تست دینامیکی نیز انجام می‌شود تا رفتار لحظه‌ای در تغییر سریع مقدار سنجش مشخص شود. تجهیزات مدرن می‌توانند نتایج این آزمون‌ها را مستقیماً در حافظه خود ذخیره و از طریق پورت ارتباطی برای مستندسازی ارسال کنند. استفاده مستمر از این روش، نوعی بیمه فنی برای صنایع تلقی می‌شود، زیرا اطمینان از صحت سیگنال‌های فرایندی، همواره عامل کلیدی در کاهش مصرف انرژی، افزایش ایمنی و جلوگیری از خطاهای عملیاتی است.

مقایسه عملکرد منابع تغذیه لوپ

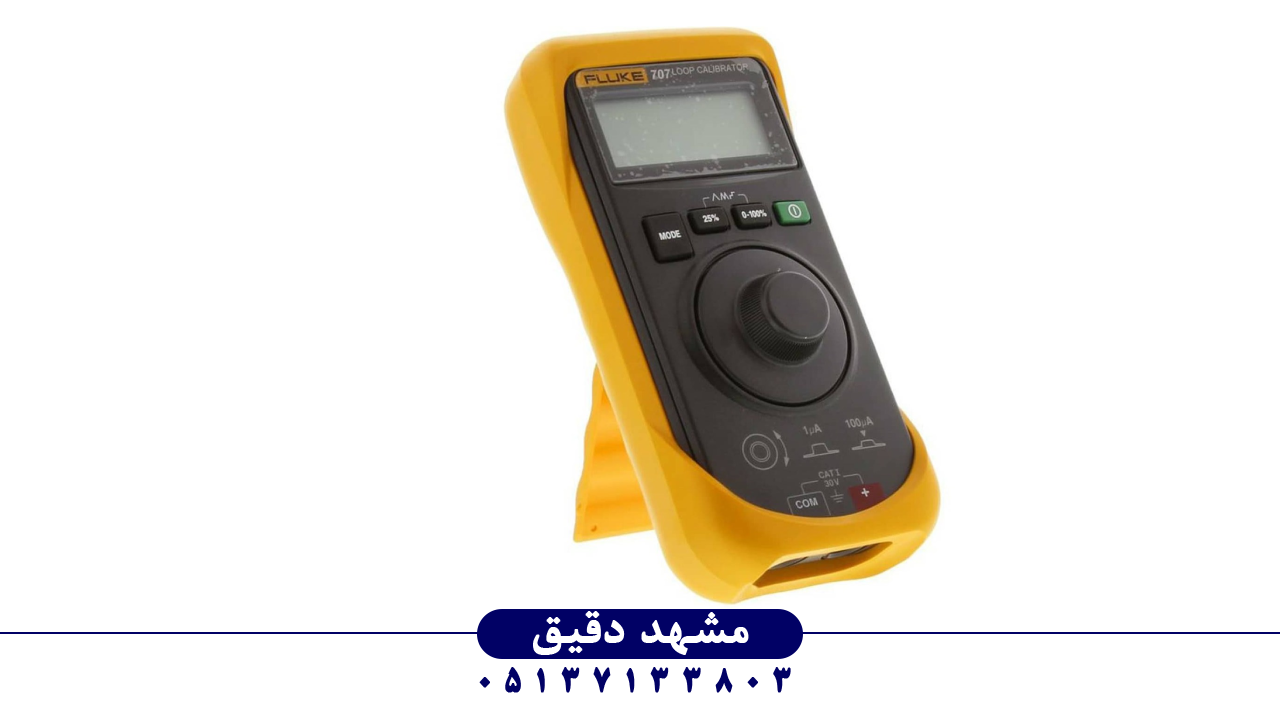

در حلقه‌های کنترلی، پایداری ولتاژ تغذیه از اهمیت ویژه برخوردار است. در بسیاری از سیستم‌ها از منبع تغذیه ۲۴ ولت DC با ریپل پایین استفاده می‌شود؛ با این حال در مواقع آزمون و کالیبراسیون، لوپ کالیبراتور باید بتواند نقش منبع فعال را بر عهده گیرد. در ارتباط میان لوپ کالیبراتور و ترانسمیتر، زمانی که دستگاه در حالت Source قرار می‌گیرد، به عنوان تغذیه‌کننده حلقه نیز عمل می‌کند و باید توان تأمین ولتاژ کافی در برابر بار تا چند صد اهم را داشته باشد. برای مثال، مدل FLUKE 707 قادر است تا ۲۴ ولت خروجی با جریان ۲۵ میلی‌آمپر را تأمین کند؛ این مقدار برای تمام ترانسمیترهای صنعتی کافی است. نکته اصلی در اینجا کنترل افت ولتاژ در طول کابل و پایش لحظه‌ای جریان است. برخی از سیستم‌های قدیمی فاقد مانیتورینگ بلادرنگ هستند و خطای ناشی از افزایش مقاومت اتصال، در طول زمان حس نمی‌شود. در آزمایشگاه‌های مدرن، ترکیب لوپ کالیبراتور با تجهیزات پایش دیجیتال موجب می‌شود تا کوچک‌ترین انحراف در ولتاژ تغذیه شناسایی و اصلاح شود. در نتیجه، عمر ترانسمیتر افزایش یافته و عملکرد آن در محدوده طراحی حفظ می‌گردد.

اهمیت رانش زمانی و پایداری دمایی

هیچ تجهیز اندازه‌گیری‌ای حتی پس از کالیبراسیون نیز کاملاً پایدار نیست. پدیده رانش زمانی یا Drift به‌مرور باعث تغییر مشخصه‌های الکترونیکی دستگاه‌ها می‌شود. در ارتباط میان لوپ کالیبراتور و ترانسمیتر، این رانش می‌تواند منشأ خطای سیستمی در خروجی باشد. عواملی مانند تغییر حرارت محیطی، پیری قطعات الکترونیکی، و نوسانات تغذیه از عوامل اصلی رانش هستند. برای جبران این اثر، در لوپ کالیبراتورهای دقیق از مدارهای جبران حرارتی و بافر ولتاژ استفاده می‌شود تا تغییر دما در محدوده ۱۰ تا ۵۰ درجه سانتی‌گراد کمترین اثر را داشته باشد. همچنین سوئیچ‌های محافظتی برای جلوگیری از تخلیه ناگهانی جریان و جلوگیری از آسیب ترانسمیتر پیش‌بینی شده‌اند. بررسی اثر دمایی معمولاً در آزمایشگاه‌هایی انجام می‌شود که محیط کنترل‌شده دارند و مقادیر انحراف در شرایط مختلف دمایی ثبت می‌شود. مهندسان با استفاده از داده‌های رانش، منحنی تصحیح (Correction Curve) ایجاد کرده و آن را در نرم‌افزار کنترل کیفیت دستگاه لحاظ می‌کنند. نقش لوپ کالیبراتور در این مرحله حیاتی است، زیرا توانایی تولید سیگنال پایدار در شرایط متغیر محیطی دارد و می‌تواند مرجع مطمئن برای تحلیل پایداری ترانسمیتر باشد.

ارتباط فنی در ساختار ارتباطی دیجیتال

ترانسمیترهای مدرن امروزی علاوه‌بر حلقه سیگنال آنالوگ، دارای پروتکل‌های دیجیتال مانند HART، Foundation Fieldbus یا Profibus هستند. در این حالت ارتباط میان لوپ کالیبراتور و ترانسمیتر وارد لایه نرم‌افزار صنعتی می‌شود. لوپ کالیبراتورهایی که قابلیت پشتیبانی از HART دارند، قادرند نه‌تنها سیگنال جریان را بخوانند، بلکه پارامترها و پیکربندی داخلی ترانسمیتر را نیز بررسی و تغییر دهند. این امر موجب تسهیل فرآیند عیب‌یابی و پارامتردهی مجدد می‌شود. مثلاً مهندسان ابزار دقیق می‌توانند مقدار Upper Range Value یا Lower Range Value را به‌صورت مستقیم از طریق لوپ کالیبراتور تنظیم کنند. این سطح از یکپارچگی میان سخت‌افزار و نرم‌افزار، سبب شده فرآیند تنظیمات زمان‌بر سنتی در میدان جای خود را به کالیبراسیون دیجیتالی سریع بدهد. در FLUKE 707، رابط کاربری گرافیکی و کلید چرخشی سریع (Quick Click Dial) این فرآیند را بسیار سریع و دقیق انجام می‌دهد. بنابراین مفهوم ارتباط میان لوپ کالیبراتور و ترانسمیتر نه‌فقط در بعد الکتریکی بلکه در بعد دیجیتال و ارتباطات داده‌ای نیز نقش حیاتی در کارایی سیستم‌های نوین کنترل دارد.

آزمون میدانی و شرایط کاری واقعی

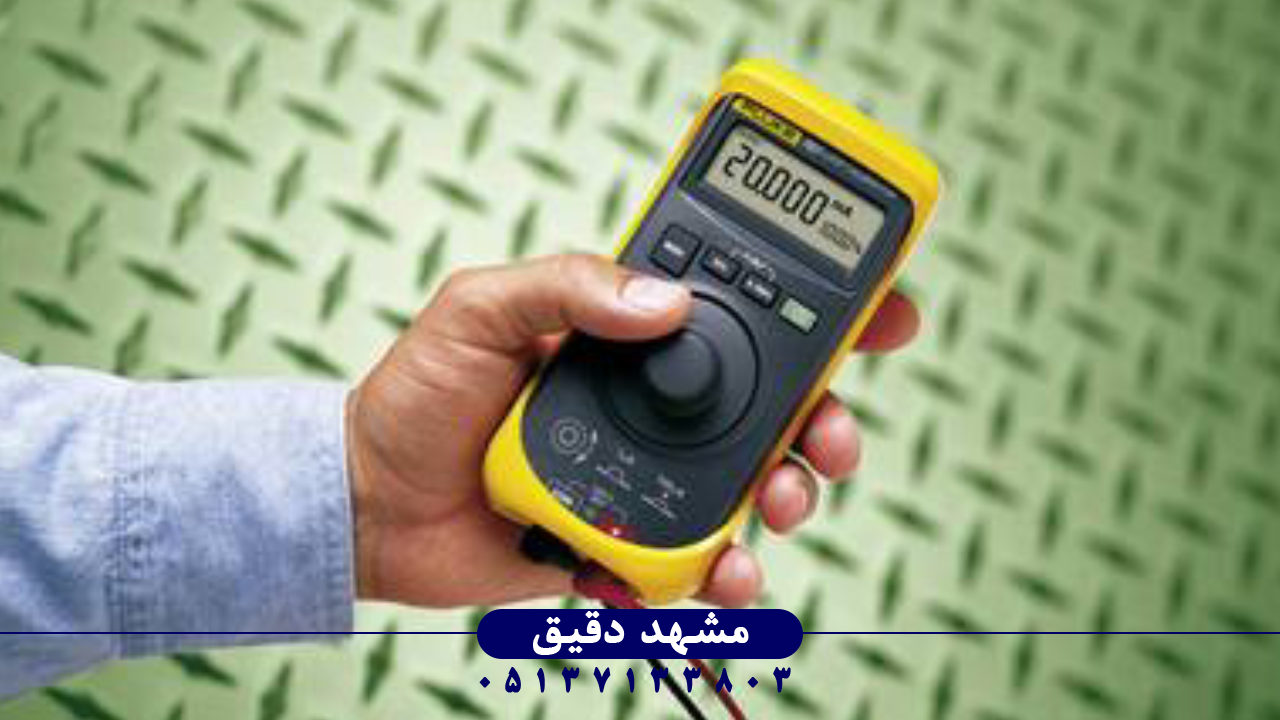

کالیبراسیون تجهیزات اندازه‌گیری تنها در محیط آزمایشگاه معنا ندارد؛ بلکه بخش اعظم اهمیت آن در شرایط واقعی میدان است. ارتباط میان لوپ کالیبراتور و ترانسمیتر در محیط‌های پر نویز، با دما و رطوبت متغیر و دسترسی محدود آزمایش می‌شود. در این شرایط، تجهیز باید مقاوم، قابل‌حمل و دارای باتری با ظرفیت بالا باشد. برای همین طراحی ارگونومیک مدل‌هایی مانند لوپ کالیبراتور فلوک مدل FLUKE 707 با پوستۀ محافظ صنعتی، نمایشگر خوانا و کلیدهای ضد غبار صورت گرفته است. در آزمون میدانی، عملکرد دستگاه در برابر نویز الکترومغناطیسی، ضربه مکانیکی و افت ولتاژ لحظه‌ای بررسی می‌شود. مهندسان در محل نصب ترانسمیتر، با اتصال سریع لوپ کالیبراتور، صحت عملکرد را بدون نیاز به قطع شبکه کنترل ارزیابی می‌کنند. این ویژگی باعث افزایش بهره‌وری و کاهش زمان توقف خطوط تولید می‌شود. توانایی شبیه‌سازی دقیق جریان در هر شرایط محیطی موجب اطمینان از سلامت تجهیزات در نقاط دوردست مانند پالایشگاه‌ها و سایت‌های گازی می‌گردد. چنین آزمایش‌های میدانی مکمل آزمون آزمایشگاهی هستند و اعتبار نهایی صحت سنجش را فراهم می‌سازند.

پایش و مستندسازی داده‌های آزمون

گزارش مستند آزمون اهمیت بالایی در فرآیند تضمین کیفیت صنایع دارد. ارتباط دقیق میان لوپ کالیبراتور و ترانسمیتر باید به شکل مدون در قالب گزارش‌های فنی ثبت گردد. در این گزارش‌ها داده‌هایی شامل تاریخ آزمون، شرایط محیطی، مشخصات دستگاه‌ها و نتایج مقایسه آورده می‌شود. هدف، ایجاد قابلیت ردیابی (Traceability) برای هر پارامتر اندازه‌گیری است. در تجهیزات پیشرفته، داده‌ها به‌صورت خودکار در قالب‌های استاندارد ISO 17025 ذخیره می‌شود تا در ممیزی‌های فنی مورد استناد قرار گیرد. وجود تاریخچه آزمون برای هر ترانسمیتر کمک می‌کند تا روند تغییرات عملکردی در طول زمان تحلیل شود. وقتی این گزارش‌ها بر پایه داده‌های تولیدشده با لوپ کالیبراتور دقیق انجام شوند، ارزش قابل اعتمادی در تصمیم‌گیری‌های نگهداری پیشگیرانه پیدا می‌کنند. در صنایع حساس مانند پتروشیمی یا داروسازی، هر تغییر کوچک در انحراف سیگنال می‌تواند مبنای توقف خط تولید یا اخذ مجوز مجدد FDA باشد؛ از این‌رو مستندسازی نتایج آزمون صحت، حلقه حیاتی میان فنی‌سازی و مدیریت کیفیت محسوب می‌شود.

کاربردهای توسعه‌یافته و تحلیل آینده‌نگر

تحلیل آینده‌نگر در ارتباط میان لوپ کالیبراتور و ترانسمیتر، به مهندسان کمک می‌کند تا پیش از وقوع خطا، رفتار سیستم را پیش‌بینی کنند. ترکیب داده‌های حاصل از آزمون‌های صحت با الگوریتم‌های تحلیلی موجب ایجاد مدل‌های پیش‌بینی رانش (Predictive Drift Models) می‌شود. برای مثال، اگر مشاهده گردد که ترانسمیتر طی سه دوره آزمون متوالی رانش افزایشی داشته است، نرم‌افزار نگهداری می‌تواند زمان احتمالی ازکارافتادگی را تخمین بزند و پیش از وقوع خطا، عملیات سرویس را برنامه‌ریزی کند. در آینده نزدیک، با گسترش اینترنت صنعتی اشیا (IIoT)، ارتباط بلادرنگ بین لوپ کالیبراتورهای متصل و ترانسمیترهای هوشمند، امکان مانیتورینگ پیوسته دقت سیگنال را فراهم خواهد کرد. این تحول، مفهوم سنتی کالیبراسیون دوره‌ای را به سمت «کالیبراسیون مستمر» سوق می‌دهد. مهندسان ابزار دقیق باید برای این آینده آماده شوند؛ جایی که داده، هوش مصنوعی و تجهیزات متصل، همکاری شفاف‌تری در حفظ صحت اندازه‌گیری ایجاد می‌کنند. بنابراین شناخت عمیق از ماهیت ارتباط لوپ کالیبراتور و ترانسمیتر، نه‌تنها برای حال، بلکه برای طراحی زیرساخت‌های آینده اندازه‌گیری حیاتی است.

جمع‌بندی فنی و نتیجه‌گیری نهایی

در نهایت، می‌توان گفت که ارتباط میان لوپ کالیبراتور و ترانسمیتر فراتر از یک اتصال الکتریکی ساده است؛ این ارتباط روح مشترک تمام سیستم‌های ابزار دقیق است. هر دو تجهیز مکمل یکدیگرند و تضمین‌کننده پایداری، دقت و صحت فرآیندهای حیاتی صنعتی محسوب می‌شوند. لوپ کالیبراتور با توانایی شبیه‌سازی جریان دقیق، تغذیه پایدار و اندازه‌گیری سریع، مرجع نهایی صحت برای ترانسمیتر است؛ در حالی که ترانسمیتر واسطه‌ای میان واقعیت فیزیکی و داده‌های دیجیتال سیستم کنترلی محسوب می‌شود. در هر برنامه نگهداری پیشگیرانه، آزمون صحت میان این دو ابزار باید بر اساس استانداردهای بین‌المللی انجام گیرد و نتایج آن مستندسازی شود. استفاده از تجهیزات مرجع معتبر مانند لوپ کالیبراتور فلوک مدل FLUKE 707 تضمین می‌کند که داده‌های شما نه‌تنها دقیق بلکه از دید ممیزی‌های فنی نیز قابل قبول هستند. ارتباط پایدار این دو تجهیز، ضامن افزایش ایمنی عملیاتی، کاهش هزینه‌های نگهداری، و ارتقای شاخص قابلیت اطمینان (Reliability Index) در صنایع است. بنابراین هر مدیر فنی که اهمیت داده دقیق را درک کند، می‌داند که این اتحاد میان لوپ کالیبراتور و ترانسمیتر کلید طلایی کنترل دقیق در هر فرایند صنعتی است.
