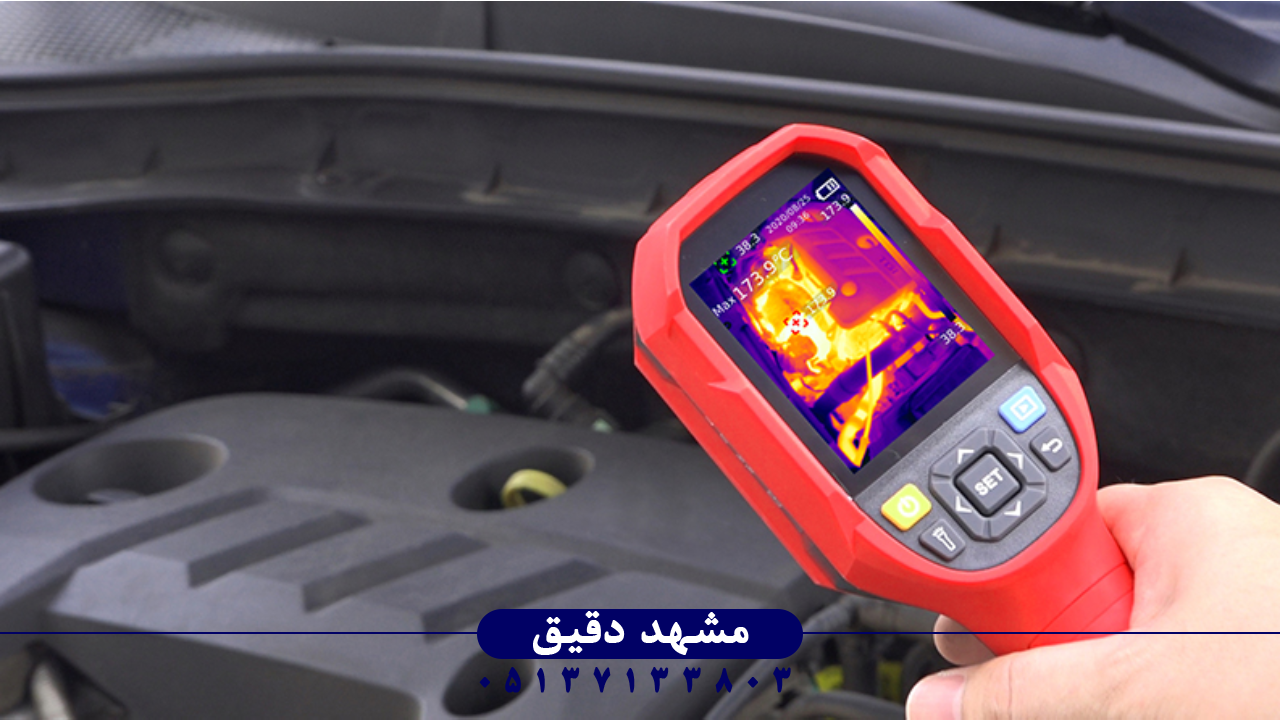

کاربرد دوربین حرارتی در پایش مکانیکی موتور

اصول علمی پایش حرارتی مکانیکی

پایش مکانیکی موتور با استفاده از دوربین حرارتی یکی از پیشرفته‌ترین روش‌های تحلیلی در حوزه مهندسی نگهداری و تعمیرات است که مبتنی بر ثبت و تفسیر امواج مادون قرمز ساطع‌شده از اجزای متحرک و ثابت موتور می‌باشد. اساس عملکرد دوربین حرارتی در این تحلیل، سنجش میزان تابش انرژی مادون قرمز هر سطح متناسب با دمای لحظه‌ای آن است. این انرژی، پس از عبور از لنز و برخورد با سنسور مادون قرمز، به داده‌های دیجیتالی دمایی تبدیل می‌شود. در روش پایش حرارتی، موتور به‌عنوان یک سامانه پیچیده متشکل از پوسته، یاتاقان‌ها، روتور و استاتور بررسی می‌شود؛ هرکدام از این اجزا در صورتی‌که دما از محدوده تعریف‌شده خارج گردد، نشانه‌ای از اختلال عملکرد (مثل افزایش اصطکاک، کاهش روانکاری یا خطای سیم‌پیچی) خواهد بود. استانداردهای صنعتی مانند ISO 18434 و ASTM E1934 تحلیل عملکرد دوربین‌های حرارتی در پایش مکانیکی را تشریح می‌کنند و تأکید دارند که نتایج باید مبتنی بر داده‌های رادیومتریک باشد. مهندس پایش از دوربین حرارتی برای تشخیص نواحی داغ یا سرد غیرعادی استفاده می‌کند، نواحی‌ای که معمولاً چشم انسانی قادر به مشاهدهٔ آن‌ها نیست. در پروژه‌های صنعتی پیشرفته، این فناوری به‌عنوان مکمل آنالیز ارتعاش و روغن در پایش وضعیت سیستم‌های دوّار شناخته می‌شود. در این میان، دقت اپتیکی دوربین‌های مدرن، از جمله مدل‌های OLIP، نقشی اساسی در کیفیت تحلیل داده ایفا می‌کند. لذا پایش حرارتی مکانیکی، ترکیبی از علم ترمودینامیک، ابزار دقیق و تحلیل داده است که مهندسان خبره در صنایع نفت، گاز، فولاد و حمل‌ونقل سنگین به‌طور روزمره به آن تکیه دارند.

رفتار حرارتی اجزای مکانیکی موتور

رفتار حرارتی اجزای مکانیکی موتور تابعی از تعادل بین اصطکاک، انتقال حرارت، جریان روانکار و کارکرد الکتریکی است. هنگامی‌که موتور در حالت عادی کار می‌کند، میزان حرارت تولیدی در یاتاقان‌ها و پوسته باید در محدوده‌ای مشخص باقی بماند تا پایداری و عمر تجهیز تضمین شود. دوربین حرارتی در این فرآیند قادر است به‌صورت لحظه‌ای نقشه دمایی سطح موتور را به‌صورت تصویر رنگی حرارتی ترسیم کند و توزیع حرارت را با دقت میلی‌درجه‌ای نشان دهد. در تحلیل پایش حرارتی، الگوی دمای متوازن نشانگر عملکرد بهینه سیستم روانکاری است، درحالی‌که افزایش دما در یک ناحیه یاتاقان ممکن است هشدار اولیه خرابی باشد. نرم‌افزارهای همراه دوربین، مانند OLIP Thermal Insight، داده‌ها را به نمودارهای دمایی قابل تحلیل تبدیل می‌کنند تا مهندسان بتوانند تغییرات جزئی در رفتار حرارتی را در طول زمان رصد کنند. برای مثال، در یک موتور القایی سه‌فاز، توزیع دما در سیم‌پیچ‌ها به‌صورت غیر یکنواخت می‌تواند نشانه‌ای از اختلال در ولتاژ یا جریان باشد. تحلیل چنین وضعیت‌هایی با دوربین حرارتی به مهندس امکان می‌دهد ناسازگاری‌های الکتریکی و مکانیکی را به‌صورت توأمان تشخیص دهد. این سطح از دقت، زمانی ارزشمندتر می‌شود که تحلیل‌گر بتواند داده‌ها را با سایر پارامترهای پایش وضعیت تلفیق کند. استفاده از دوربین حرارتی پرتابل OLIP مدل OLIP P300 در محیط‌های صنعتی باعث افزایش دقت، سرعت تشخیص و سهولت در تحلیل داده‌ها شده است، زیرا این دوربین با سنسور مادون قرمز پیشرفته و رزولوشن بالا قادر است اختلاف دمایی جزئی بین اجزای موتور را آشکار کند؛ امری که در فرآیند پیشگیرانه، اهمیت حیاتی دارد.

اهمیت نقشه حرارتی در تحلیل داده

نقشه حرارتی حاصل از دوربین مادون قرمز، درواقع تفسیر بصری انرژی تابشی هر نقطه از سطح موتور است و پایه اصلی تصمیم‌گیری مهندسان برای تشخیص اختلالات محسوب می‌شود. تصویر حرارتی به‌صورت طیف رنگی طراحی می‌شود، به‌گونه‌ای که نواحی با دمای بالاتر به رنگ قرمز یا سفید، و بخش‌های سردتر به رنگ آبی مشخص می‌گردند. نرم‌افزار تحلیل حرارتی، توزیع دما را در قالب ماتریس‌های عددی نمایش می‌دهد و مهندس با مقایسه این داده‌ها در زمان‌های مختلف می‌تواند روند تغییرات حرارتی موتور را ارزیابی کند. در پروژه‌های پایش مکانیکی، نقشه حرارتی به مثابه “اثر انگشت دمایی” هر تجهیز محسوب می‌شود؛ بدین معنا که هر نوع تغییر در الگوی دمایی نشانه‌ای از تغییر عملکرد یا خرابی احتمالی است. بررسی یکنواختی حرارت در سطح پوسته موتور، تعیین نقاط داغ در محل تماس یاتاقان‌ها، و مقایسه تغییرات حرارتی قبل و بعد از تعمیر از طریق این نقشه ممکن می‌شود. امروزه در صنایع فولاد و پتروشیمی، نقشه حرارتی بخشی از گزارش رسمی ممیزی تعمیرات پیشگیرانه است و نتایج آن در پایگاه داده وضعیت تجهیزات ثبت می‌گردد. دوربین‌های حرارتی با خروجی رادیومتریک دقیق، مانند مدل OLIP، داده‌ها را به‌صورت قابل استفاده برای نرم‌افزارهای مهندسی خروجی می‌دهند، تا تحلیلگر بتواند بر پایه استانداردهای ISO به تفسیر رفتار حرارتی تجهیز بپردازد. بنابراین، نقشه حرارتی نه صرفاً یک تصویر بلکه ابزار مستند‌سازی صنعتی و شاخص ارزیابی سلامت مکانیکی موتور است.

نقش گسیلندگی در اندازه‌گیری حرارت

ضریب گسیلندگی (Emissivity) یکی از عوامل حیاتی در دقت اندازه‌گیری حرارت به‌وسیله دوربین مادون قرمز است. هر ماده بسته به ویژگی سطحی‌اش، بخشی از تابش حرارتی را منتشر و بخشی را بازتاب می‌کند. در تحلیل مکانیکی موتور، سطح فلزات صیقلی معمولاً ضریب گسیلندگی پایینی دارند (حدود ۰٫۲ تا ۰٫۴)، درحالی‌که سطوح مات یا روغن‌کاری‌شده ممکن است مقدار نزدیک به ۰٫۹ داشته باشند. نرم‌افزار دوربین حرارتی باید این ضریب را برای هر ناحیه تصویربرداری تنظیم کند تا دمای واقعی به‌درستی محاسبه شود. در پروژه‌های صنعتی، اشتباه در تنظیم امیسیویتی می‌تواند منجر به خطای اندازه‌گیری تا ۲۰ درجه سانتی‌گراد شود، که در تصمیمات تعمیراتی نتایج غیرقابل اعتماد ایجاد می‌کند. از طرف دیگر، استانداردهای ASTM E1934 و ISO 18434 الزام کرده‌اند که تنظیم ضریب گسیلندگی پیش از شروع اندازه‌گیری انجام شود. در پایش موتورهای بزرگ، مهندسان معمولاً ناحیه‌ای مرجع با رنگ مات برای کالیبراسیون حرارتی تعیین می‌کنند تا تغییرات دما نسبت به آن دیده شود. دوربین‌های حرفه‌ای مانند OLIP P300 امکان تنظیم خودکار امیسیویتی را از طریق تشخیص جنس سطح فراهم کرده‌اند. این توانایی موجب می‌شود کاربر بدون دخالت دستی بتواند داده‌های دقیق‌تری به‌دست آورد. نتایج تحلیل حرارتی با درنظر‌گرفتن امیسیویتی صحیح، مبنای قابل اعتمادی برای تصمیم‌گیری‌های مهندسی در حوزه نگهداری و پیش‌بینی خرابی به شمار می‌آیند.

تشخیص زودهنگام نقاط داغ موتور

یکی از ارزشمندترین کاربردهای دوربین حرارتی در پایش مکانیکی موتور، تشخیص زودهنگام نقاط داغ یا اصطلاحاً Hot Spots است. نقاط داغ معرف مناطقی در تجهیز هستند که دما به‌طور غیرطبیعی بالا رفته است و این افزایش حرارت غالباً ناشی از اصطکاک بیش از حد، گیرکردن محور، خرابی بلبرینگ یا افت راندمان خنک‌کاری می‌باشد. در موتورهای دوّار، افزایش دمای موضعی ممکن است به سرعت منجر به تخریب روغن، فرسایش سطح و در نهایت توقف ناگهانی شود. دوربین حرارتی با تصویر‌برداری لحظه‌ای از سطح موتور، چنین نواحی را قبل از بروز خرابی جدی آشکار می‌کند. نرم‌افزارهای تحلیل حرارتی نیز داده‌های دمایی این نقاط را ذخیره و روند تغییرات آن را در طول زمان بررسی می‌کنند. در نتیجه، مهندس نگهداری قادر است قبل از وقوع مشکل فیزیکی، دستور بازبینی یا تعویض قطعه را صادر کند. در مطالعات صنعتی ثبت‌شده توسط ISO Maintenance Working Group، استفاده از تحلیل حرارتی توانسته نرخ خرابی موتورهای صنعتی را تا ۴۲٪ کاهش دهد. استفاده از دوربین حرارتی پرتابل OLIP مدل OLIP P300 با محدوده دمایی وسیع و دقت بالای اندازه‌گیری (±۲°C) امکان تشخیص تغییرات حرارتی در قطعات کوچک مانند کوپلینگ و یاتاقان را فراهم می‌سازد. نقاط داغ در نقشه حرارتی با الگوریتم Threshold Alarm به‌صورت خودکار تشخیص داده می‌شوند تا کاربر در کوتاه‌ترین زمان واکنش لازم را انجام دهد؛ این قابلیت در کاهش‌ زمان خاموشی، نقشی حیاتی دارد.

پایش وضعیت موتور در زمان واقعی

پایش لحظه‌ای و در زمان واقعی (Real-time Monitoring) یکی از مدرن‌ترین کاربردهای مهندسی حرارتی در حوزه مکانیک تجهیزات دوّار است. امروزه با توسعه ارتباطات بی‌سیم صنعتی و اینترنت اشیاء (IoT)، دوربین‌های حرارتی به حسگرهای هوشمند تبدیل شده‌اند که می‌توانند داده‌های دمایی را به‌صورت پیوسته به سامانه مرکزی ارسال کنند. این قابلیت خصوصاً در خطوط تولید بزرگ مزیت محسوب می‌شود، چراکه مهندس بدون نیاز به توقف دستگاه‌ها می‌تواند وضعیت عملکرد موتور را از راه دور مشاهده کند. در پایش مکانیکی، الگوریتم‌های نرم‌افزاری هرگونه تغییر در گرادیان دمایی را تحلیل کرده و هشدار خرابی احتمالی صادر می‌کنند. خصوصاً در یاتاقان‌ها، تغییرات دمایی ناگهانی نشانه اولیه شکست مکانیکی یا کاهش کیفیت روانکار است. استاندارد ISO 17359 چارچوب پایش وضعیت را مشخص کرده و استفاده از ابزارهای حرارتی را به‌عنوان عناصر اصلی سیستم پیش‌بینی خرابی معرفی کرده است. استفاده از دوربین حرارتی در این چرخه نه‌تنها دقت را افزایش می‌دهد بلکه هزینه‌های تعمیرات اضطراری را کاهش می‌دهد. داده‌های دمایی از طریق شبکه صنعتی به پایگاه داده منتقل شده و نرم‌افزار آنالیز، روندهای آماری را تولید می‌کند تا رفتار حرارتی تجهیزات با گذر زمان قابل پیش‌بینی باشد. بنابراین تصویربرداری حرارتی واقعی، ترکیبی از فناوری حسگر، انتقال داده و تحلیل مهندسی است که نقطه اوج هوشمندسازی فرآیند نگهداری محسوب می‌شود.

ارتباط بین حرارت و ارتعاش مکانیکی

در مهندسی پایش وضعیت، تحلیل حرارتی و تحلیل ارتعاشی دو روش مکمل به‌شمار می‌روند که می‌توانند ریشه خرابی را از دو جنبه متفاوت بررسی کنند. افزایش ارتعاش معمولاً با افزایش اصطکاک یا خطای یاتاقان همراه است و این پدیده به افزایش حرارت موضعی منجر می‌شود. دوربین حرارتی از منظر توزیع دمایی می‌تواند الگوی ارتعاشات غیرعادی را تأیید کند. برای مثال، افزایش دمای موضعی در یک بلبرینگ هم‌زمان با افزایش فرکانس ارتعاش در محدوده ۱۰ تا ۱۰۰ هرتز نشان‌دهندهٔ خطای مکانیکی در محور است. همبستگی بین داده‌های دمایی و ارتعاشی در نرم‌افزارهای تحلیل مانند MATLAB یا FLIR Tools قابل بررسی است و نتایج آن مبنای تصمیمات مهندسی نگهداری می‌گردد. مزیت استفاده از تصویربرداری حرارتی در کنار ارتعاش‌سنجی این است که مهندس می‌تواند علت دقیق خرابی را به‌صورت هم‌زمان در دو حوزه مشاهده کند: رفتار حرارتی و مکانیکی. در استاندارد ISO 10816 سطح مجاز ارتعاشات تعیین شده و در کنار آن رفتار دمایی توصیه می‌گردد. بسیاری از صنایع سنگین برای بهینه‌سازی پایش موتورهای القایی، از ترکیب این دو تکنیک استفاده می‌کنند تا تصویر جامع‌تری از وضعیت عملکردی ماشین به‌دست آورند. بدین ترتیب، ارتباط میان دما و ارتعاش به‌صورت علمی و داده‌محور، یکی از ارکان تحلیل جامع موتور است.

استانداردهای صنعتی پایش حرارتی موتور

تحلیل حرارتی موتور باید منطبق بر استانداردهای بین‌المللی معتبر انجام گیرد تا نتایج اندازه‌گیری قابل اعتماد و قابل مقایسه با داده‌های سایر صنایع باشد. مهم‌ترین استاندارد در این زمینه، ISO 18434 است که دستورالعمل اجرای تصویربرداری حرارتی برای پایش وضعیت تجهیزات مکانیکی را مشخص می‌کند. همچنین استاندارد ASTM E1934 تمامی الزامات مربوط به کالیبراسیون، امیسیویتی و دمای محیط را توضیح می‌دهد. در کنار آن، استانداردهای ISO 10816 و ISO 17359 چارچوب جامع پایش وضعیت ترکیبی (دما، ارتعاش، تحلیل روغن) را پیشنهاد می‌کنند. اجرای دقیق این استانداردها تضمین می‌کند که داده‌های دمایی حاصل از دوربین حرارتی، نه‌تنها در محیط عملیاتی کارخانه معتبر باشند، بلکه بتوانند در گزارش‌های فنی بین‌سازمانی مورد استناد قرار گیرند. دوربین‌های حرارتی که مطابق این استانداردها طراحی شده‌اند، از جمله مدل OLIP P300، در دسته ابزارهای مهندسی دقیق قرار دارند. رعایت استاندارد باعث می‌شود فرآیند پایش موتور از سطح مشاهدات فردی به سطح تحلیل علمی و مستندسازی صنعتی ارتقاء یابد. در شرکت‌های نگهداری پیشرفته، تمامی مراحل تصویربرداری حرارتی طبق دستورالعمل ISO ثبت و آرشیو می‌شود تا تاریخچه رفتار دمایی هر تجهیز در دسترس باشد. این روند نه‌تنها کیفیت نگهداری را بهبود می‌دهد بلکه الزامات بازرسی قانونی را نیز پوشش می‌دهد.

مدیریت داده و گزارش‌سازی مهندسی

داده‌های حرارتی پس از جمع‌آوری با دوربین باید به‌گونه‌ای ثبت، ذخیره و تحلیل شوند که قابلیت ردیابی، مقایسه و اشتراک‌گذاری در سطح مهندسی داشته باشند. نرم‌افزارهای مدیریت داده حرارتی مانند OLIP Heat Analyzer یا FLIR Tools امکان تولید گزارش‌های استاندارد شامل نمودار، جدول دما و نقشه‌های حرارتی را فراهم می‌آورند. در گزارش‌های فنی مربوط به موتور، معمولاً میانگین دما در نواحی مختلف، شاخص اختلاف دمای موضعی (ΔT) و سطح هشدار حرارتی درج می‌شود. داده‌های قابل اعتماد باید بر اساس فاصله تصویربرداری، امیسیویتی و شرایط محیطی تصحیح شوند. ثبت منظم داده‌ها در بازه‌های زمانی معین موجب شکل‌گیری پایگاه اطلاعاتی رفتار حرارتی موتور می‌شود. این اطلاعات در فرآیند تصمیم‌گیری برای تعمیر یا تعویض قطعات، نقش کلیدی دارند. در صنایع پیشرفته، گزارش‌های حرارتی بخشی از سیستم نگهداری پیش‌بینانه (PM) محسوب می‌شوند. صدور این گزارش‌ها طبق الزامات ISO 14224 باعث می‌شود تاریخچه عملکرد حرارتی تجهیز در ممیزی‌های فنی بین‌المللی مورد استفاده قرار گیرد. لذا مدیریت هوشمند داده و تهیه گزارش‌های مهندسی مستند، حلقهٔ اتصال میان تصویربرداری حرارتی و تصمیم‌سازی فنی است. بدون چنین سیستم‌هایی، داده‌های دمایی تنها اطلاعات خام محسوب می‌شوند و ارزش تحلیلی خود را از دست می‌دهند.

نمونه‌های صنعتی و مطالعات موردی

بر اساس مطالعات انجام‌شده در نیروگاه‌ها، مجتمع‌های فولادی و پالایشگاه‌ها، استفاده از دوربین‌های حرارتی توانسته است خطاهای مکانیکی را در مراحل ابتدایی تشخیص دهد. در نیروگاه‌های گازی، افزایش دمای موضعی در یاتاقان توربین پیش از بروز خرابی مکانیکی با دوربین حرارتی شناسایی شده است. در صنایع فولاد، بررسی حرارت پوسته موتورهای بزرگ نوار نقاله‌ها سبب پیشگیری از آسیب یاتاقان و توقف خط تولید گردیده است. حتی در صنایع سیمان، تصویربرداری حرارتی از موتورها و گیربکس‌ها موجب کاهش هزینه تعمیرات اضطراری تا ۳۰٪ شده است. دوربین‌های پرتابل صنعتی مانند OLIP P300 به‌دلیل قابلیت جابجایی بالا، محدوده دمایی وسیع (از –۲۰ تا +۶۵۰°C) و تطبیق سریع با شرایط محیطی، انتخاب برتر برای چنین کاربردهایی هستند. در یک پروژه پایش واقعی در واحد فرآورش گاز، مقایسه داده‌های دمایی قبل و بعد از تعمیرات نشان داد که کاهش دمای پوسته موتور تا ۱۲٪ با بهبود روانکاری مستقیم مرتبط بوده است. این مثال‌ها نشان می‌دهد که پایش حرارتی نه‌تنها ابزاری برای تشخیص است بلکه ابزار بهینه‌سازی عملکرد نیز هست. مهندسان با تفسیر داده‌های مادون قرمز، می‌توانند از صرف هزینه‌های سنگین جلوگیری کرده و پایداری عملیاتی واحدهای تولیدی را افزایش دهند.

تأثیر فناوری‌های نوین در آینده پایش

ورود فناوری‌های نو مانند هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) به حوزه تحلیل حرارتی موجب تحول اساسی در روند پایش مکانیکی شده است. نرم‌افزارهای مدرن قادرند هزاران تصویر حرارتی را پردازش و الگوهای خرابی پنهان را شناسایی کنند. الگوریتم‌های هوشمند از داده‌های دمایی برای پیش‌بینی رفتار تجهیز در آینده استفاده می‌کنند. این تحلیل‌ها مبتنی بر داده‌های واقعی سنسورهای حرارتی و مدل‌های آماری پیشرفته است. در آینده نزدیک، سیستم‌های پایش هوشمند قادر خواهند بود بر اساس داده‌های لحظه‌ای، دما، ارتعاش و فشار را تلفیق کرده و هشدار خودکار خرابی صادر کنند. در چنین سامانه‌ای، دوربین حرارتی به‌عنوان چشم نظارتی دقیق موتور عمل خواهد کرد. توسعه دوربین‌های Smart Thermal Imaging با قابلیت اتصال به شبکه‌های صنعتی و ذخیره‌سازی ابری، روند پایش را از سطح محلی به سطح جهانی ارتقاء می‌دهد. مهندسان می‌توانند از هر نقطه، وضعیت حرارتی تجهیزات را بررسی کنند و داده‌ها را در زمان واقعی دریافت نمایند. این روند، آیندهٔ نگهداری مبتنی بر داده را رقم خواهد زد؛ جایی‌که تصمیمات فنی براساس تحلیل هوشمند داده‌های دمایی گرفته می‌شود و ابزارهایی مانند دوربین حرارتی پرتابل OLIP مدل OLIP P300 همچنان در مرکز این تحول باقی خواهند ماند.

جمع‌بندی و توصیه‌های مهندسی تخصصی

پایش مکانیکی موتور با استفاده از دوربین حرارتی، ترکیبی از فناوری سنجش دما، تحلیل تصویر و دانش مکانیک کاربردی است. این روش به مهندسان فرصت می‌دهد که پیش از وقوع خرابی، نشانه‌های اولیه عملکرد غیرعادی را مشاهده کنند و برمبنای داده، تصمیمات نگهداری پیشگیرانه اتخاذ نمایند. رعایت پارامترهای امیسیویتی، فاصله، فوکوس و شرایط محیطی برای دقت اندازه‌گیری حیاتی است. نتایج تحلیل حرارتی باید با سایر داده‌های پایش، مانند ارتعاش و فشار روغن، تلفیق شوند تا تصویر کامل‌تری از سلامت تجهیز حاصل شود. بدیهی است انتخاب ابزار مناسب نقش اصلی در کیفیت نتایج دارد؛ به‌همین‌دلیل استفاده از دوربین‌های صنعتی دقیق مانند دوربین حرارتی پرتابل OLIP مدل OLIP P300 توصیه می‌شود که با قابلیت دقت بالا و سازگاری با نرم‌افزارهای مهندسی، داده‌های حرارتی معتبر و قابل گزارش تولید می‌کند. در چارچوب استانداردهای جهانی ISO و ASTM، تحلیل حرارتی نه‌تنها روش تشخیص خرابی بلکه مسیر بهینه‌سازی مصرف انرژی، افزایش طول عمر موتور و ارتقای ایمنی صنعتی است. نتیجه‌گیری کلی آن است که پایش حرارتی موتور، آینده‌ای داده‌محور برای مهندسی مکانیک و نگهداری رقم خواهد زد، آینده‌ای که در آن مشاهدهٔ حرارت همان تحلیل هوشمند عملکرد است.
