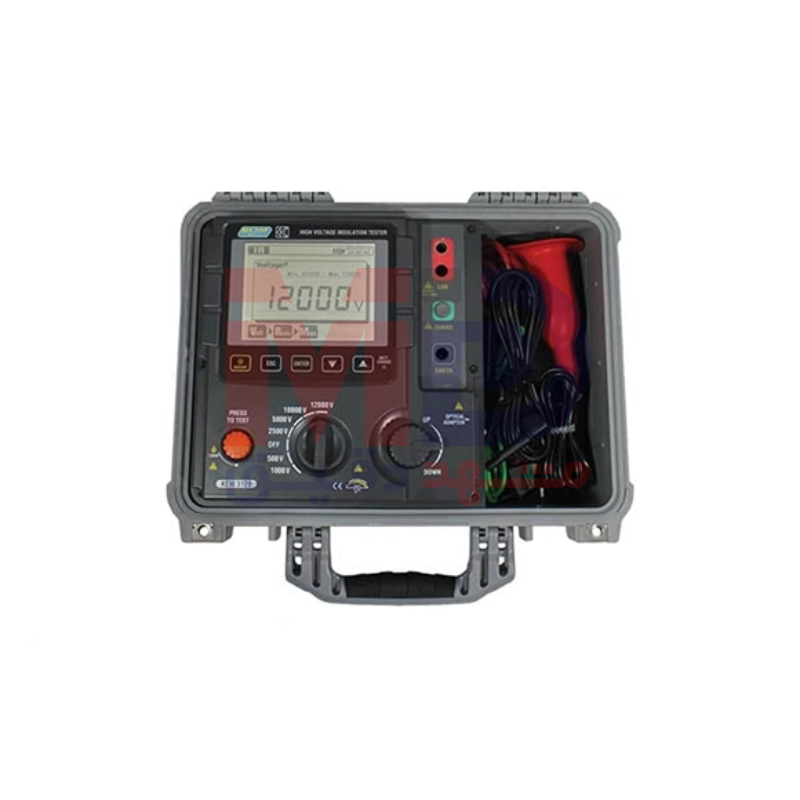

معرفی میگر پیشرفته KYORITSU KEW 3128: ابزاری برای اندازه‌گیری مقاومت عایقی در سطح بالا
دستگاه میگر KYORITSU KEW 3128 یکی از پیشرفته‌ترین ابزارهای تست مقاومت عایقی است که برای اندازه‌گیری‌های دقیق و قابل اعتماد طراحی شده است. این دستگاه با امکانات گسترده، قابلیت اندازه‌گیری در ولتاژهای بالا و مقاومت‌های بسیار زیاد، و مناسب برای محیط‌های صنعتی و شرایط سخت، به تکنسین‌ها و مهندسان برق کمک می‌کند تا بتوانند تست‌های عایقی و تحلیل‌های الکتریکی مورد نیاز خود را با دقت و اطمینان انجام دهند. طراحی محکم، قابلیت ذخیره‌سازی داده‌های زیاد، و ویژگی‌های بی‌نظیر این محصول آن را به یکی از بهترین ابزارهای موجود در بازار تبدیل کرده است.
ویژگی‌های دستگاه میگر KYORITSU KEW 3128
1. ولتاژ تست تا سقف 12 کیلوولت
میگر KYORITSU KEW 3128 قابلیت ارائه ولتاژ تست تا سقف 12 کیلوولت را دارد. این مقدار ولتاژ بالا برای کاربردهایی نظیر تست عایقی تجهیزات الکتریکی بزرگ و تحقیق بر روی سیستم‌های ولتاژ بالا بسیار مناسب است. این دستگاه در ولتاژهای پایین‌تر نیز مانند 500V، 1000V، 2500V، 5000V و 10000V قابل تنظیم است و با توجه به نیاز کاربر می‌توان ولتاژ دلخواه تست را انتخاب کرد.
2. اندازه‌گیری مقاومت عایقی تا 35 ترااهم
یکی از برجسته‌ترین قابلیت‌های این دستگاه امکان اندازه‌گیری مقاومت عایقی تا سقف 35 ترااهم است. این ویژگی برای تست تجهیزات الکتریکی با عایق‌بندی بسیار قوی، نظیر کابل‌های فشار قوی، تجهیزات ترانسفورماتوری و سیستم‌های برق صنعتی ضروری است. مقاومت عایقی در ولتاژهای مختلف با دقت بالا قابل اندازه‌گیری است؛ به عنوان مثال:
- در ولتاژ 500 ولت: اندازه‌گیری تا 500 گیگ‌اهم.
- در ولتاژ 1000 ولت: اندازه‌گیری تا 1 ترااهم.
- در ولتاژ 2500 ولت: اندازه‌گیری تا 2.5 ترااهم.
- در ولتاژ 5000 ولت: اندازه‌گیری تا 5 ترااهم.
- در ولتاژ 10000 ولت: اندازه‌گیری تا 35 ترااهم.
3. جریان اتصال کوتاه تا 5 میلی‌آمپر
میگر KYORITSU KEW 3128 جریان اتصال کوتاهی تا سقف 5 میلی‌آمپر را ارائه می‌کند که امکان تست تجهیزات الکتریکی و عایق‌ها را با دقت بیشتری فراهم می‌کند. این جریان بالا توانایی تشخیص سریع‌تر نشتی‌های عایقی و تحلیل بهتر عملکرد سیستم‌های الکتریکی را برای کاربران فراهم می‌سازد.
4. نمایش گرافیکی اطلاعات
این دستگاه مجهز به یک صفحه نمایش بزرگ با قابلیت گرافیکی است که نتایج تست مقاومت عایقی و جریان نشتی را به صورت گرافیکی در برابر زمان نشان می‌دهد. نمایش گرافیکی با بار گراف و نور پس‌زمینه (Backlight) باعث خوانایی بهتر اطلاعات در شرایط مختلف محیطی می‌شود. این ویژگی امکان تجزیه‌وتحلیل بهتر داده‌ها را برای کاربران فراهم می‌کند.
5. قابلیت ذخیره‌سازی داده‌ها
دستگاه KYORITSU KEW 3128 دارای حافظه داخلی است که توانایی ذخیره‌سازی حدود 43,000 داده را دارد. با استفاده از این ویژگی، کاربران می‌توانند داده‌ها را برای تحلیل‌های بعدی ذخیره کنند. همچنین امکان ثبت و ذخیره اطلاعات حداکثر 32 صفحه نمایش از نتایج تست نیز از طریق قابلیت “Print Screen” فراهم شده است.
6. امکان کار با باتری داخلی و برق AC
میگر KYORITSU KEW 3128 می‌تواند با باتری داخلی قابل شارژ یا از طریق برق AC کار کند. باتری داخلی این دستگاه از نوع سربی قابل شارژ (Rechargeable Lead Storage Battery 12V) است و می‌تواند تا 4 ساعت اندازه‌گیری مداوم انجام دهد. همچنین، این دستگاه قابلیت تغذیه با برق شهری (بین 100 تا 240 ولت با فرکانس 50/60 هرتز) را نیز دارد.
7. طراحی مقاوم برای استفاده در محیط‌های صنعتی
دستگاه با استاندارد IP64 طراحی شده است که مقاومت بالا در برابر گردوغبار و رطوبت را تضمین می‌کند (با درب بسته). این ویژگی دستگاه را برای استفاده در شرایط سخت صنعتی و محیط‌های خارجی بسیار مناسب می‌سازد.
مشخصات فنی دستگاه
اندازه‌گیری مقاومت عایقی
رنج اندازه‌گیری مقاومت عایقی در ولتاژهای مختلف به شرح زیر است:
- تست ولتاژ 500 ولت: تا 500 گیگ‌اهم.
- تست ولتاژ 1000 ولت: تا 1 ترااهم.
- تست ولتاژ 2500 ولت: تا 2.5 ترااهم.
- تست ولتاژ 5000 ولت: تا 5 ترااهم.
- تست ولتاژ 10000 ولت و 12000 ولت: تا 35 ترااهم.
دقت اندازه‌گیری مقاومت عایقی نیز بستگی به محدوده اندازه‌گیری دارد و برای رنج‌های مختلف به شرح زیر است:
- از 400 کیلواهم تا 50 گیگ‌اهم: دقت ±5%rdg±3dgt.
- از 800 کیلواهم تا 100 گیگ‌اهم: دقت ±5%rdg±3dgt.
- از 50.1 گیگ‌اهم به بالا تا 10 ترااهم: دقت ±20%rdg.
اندازه‌گیری ولتاژ
رنج اندازه‌گیری ولتاژ برای جریان‌های مستقیم (DCV) و جریان‌های متناوب (ACV) بین 30 تا 600 ولت است و دقت اندازه‌گیری ولتاژ ±2%rdg±3dgt می‌باشد.
اندازه‌گیری جریان
رنج اندازه‌گیری جریان بین 5 نانو‌آمپر تا 2.4 میلی‌آمپر است که در ارتباط با مقاومت عایقی انجام می‌شود. دقت اندازه‌گیری جریان ±5%rdg±5dgt است.
اندازه‌گیری ظرفیت خازنی
دستگاه قابلیت اندازه‌گیری ظرفیت خازنی بین 5 نانو‌فاراد تا 60 میکرو‌فاراد را دارد، و دقت این اندازه‌گیری ±5%rdg±5dgt است.
قابلیت‌های عمومی دستگاه
1. استانداردهای ایمنی
این دستگاه مطابق با استانداردهای ایمنی بین‌المللی نظیر IEC 61010-1 CAT IV 600V Pollution Degree 2 و IEC 61010-2-034 طراحی شده است، که ایمنی بالای کاربران و تجهیزات متصل‌شده را تضمین می‌کند.
2. عملکرد در شرایط محیطی مختلف
- دمای عملیاتی: از -10 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد (در صورت استفاده با تغذیه خارجی).
- دمای عملیاتی با باتری: 0 تا 40 درجه سانتی‌گراد.
- رطوبت نسبی: حداکثر 85 درصد بدون ایجاد شبنم.
3. قابلیت ذخیره‌سازی اطلاعات در شرایط خاص
به منظور ذخیره‌سازی امن، این دستگاه می‌تواند داده‌ها را در محیطی با دمای -20 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد ذخیره کند.
4. منبع تغذیه دوگانه
دستگاه با باتری داخلی با زمان شارژ تقریبی 8 ساعت کار می‌کند و همچنین امکان استفاده از برق شهری را نیز داراست.
ابعاد و وزن دستگاه
میگر KYORITSU KEW 3128 دارای ابعاد 330 میلی‌متر طول × 410 میلی‌متر عرض × 180 میلی‌متر عمق است و وزن آن تقریباً 9 کیلوگرم (شامل باتری و کیف محافظ سخت) می‌باشد، که برای حمل و جابه‌جایی مناسب طراحی شده است.
لوازم جانبی همراه دستگاه
این دستگاه به همراه مجموعه‌ای از لوازم جانبی ضروری عرضه می‌شود:
- کابل برق مدل 7170 برای اتصال به برق شهری.
- کابل زمین مدل 7224A.
- کابل گارد مدل 7225A.
- پروب خط مدل 7226A.
- پروب خط همراه با گیره تمساح مدل 7227A.
- رابط USB مدل 8212 برای انتقال داده‌ها.
کاربردهای دستگاه میگر KYORITSU KEW 3128
1. تست تجهیزات صنعتی
دستگاه برای بررسی سیستم‌های الکتریکی صنعتی نظیر کابل‌های فشار قوی و ترانسفورماتورها بسیار مناسب است.
2. تعمیر و نگهداری تجهیزات الکتریکی
این دستگاه برای تشخیص خرابی‌های عایقی و تحلیل نشتی‌های الکتریکی کاربرد دارد.
3. برنامه‌های آزمایشگاهی
در آزمایشگاه‌ها برای انجام تست‌های دقیق و تحقیقاتی روی مقاومت و نشتی عایقی تجهیزات به کار می‌رود.
جمع‌بندی
میگر KYORITSU KEW 3128 با ویژگی‌های پیشرفته، قابلیت اندازه‌گیری مقاومت عایقی تا 35 ترااهم، ارائه ولتاژ تست تا سقف 12 کیلوولت، و طراحی مقاوم برای استفاده در شرایط سخت صنعتی یکی از بهترین انتخاب‌ها برای تست تجهیزات الکتریکی عایق‌بندی شده است. این دستگاه با حفظ ایمنی، سهولت در استفاده، و امکانات گسترده، ابزار قابل اعتمادی برای مهندسان و تکنسین‌ها در پروژه‌های صنعتی و تحقیقاتی خواهد بود.
