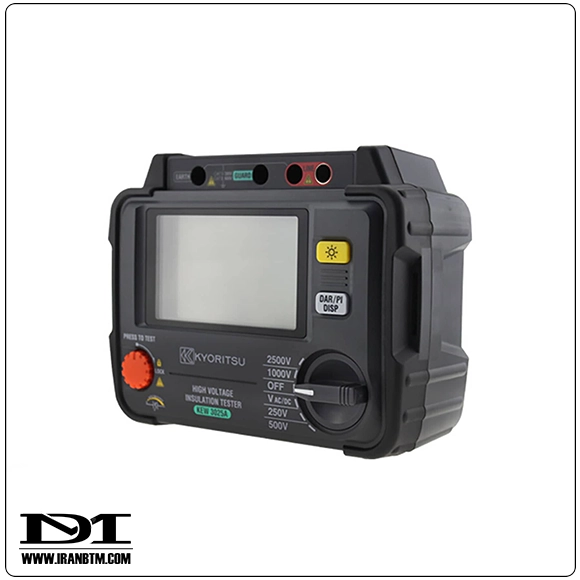

معرفی کامل میگر دیجیتال KYORITSU KEW 3025A
میگر دیجیتال KYORITSU KEW 3025A یکی از پیشرفتهترین دستگاههای تست عایق ولتاژ بالا است که توسط شرکت معتبر کیوریتسو طراحی و تولید شده است. این میگر، با بهرهگیری از فناوری مدرن، ویژگیهای امنیتی جامع و امکانات متنوع، نیازهای تکنسینها، مهندسین برق و کاربران حرفهای را در تست تجهیزات الکتریکی، تابلوهای برق و سیستمهای ولتاژ بالا برطرف میکند.
دستگاه KYORITSU KEW 3025A برای استفاده در تستهای عایق و اندازهگیری ولتاژ دقیق طراحی شده و قادر است نتایج پایدار و دقیقی ارائه دهد، حتی در محیطهایی که ممکن است نویز (Interference) قابل توجهی وجود داشته باشد. این دستگاه مجهز به قابلیتهایی مانند تست شاخص قطبیت (PI)، نسبت جذب دیالکتریک (DAR)، و هشدار ولتاژهای زنده است که آن را به انتخابی ایدهآل برای وظایف حرفهای و محیطهای دشوار تبدیل کرده است.
در ادامه، جزئیات کاملی از ویژگیها، مشخصات فنی، امکانات و کاربردهای این دستگاه ارائه میشود.
ویژگیهای KYORITSU KEW 3025A
1. قابلیت تست عایق با ولتاژ بالا و دقیق:
یکی از ویژگیهای بارز KYORITSU KEW 3025A توانایی تست عایق با ولتاژ بالا و محدوده گسترده است. این دستگاه چهار سطح ولتاژ تست مختلف را ارائه میدهد: 250V، 500V، 1000V و 2500V که برای بررسی تجهیزات ولتاژ بالا، تعیین مقاومت عایقی موتورهای الکتریکی، ژنراتورها و کابلهای بزرگ بسیار مناسب است.
- در هر سطح ولتاژ، دستگاه گستره متفاوتی از مقاومتها را اندازهگیری میکند:
- در ولتاژ 250 ولت: از 0.0 مگااهم تا 100 مگااهم.
- در ولتاژ 500 ولت: از 0.0 مگااهم تا 1000 مگااهم.
- در ولتاژ 1000 ولت: از 0.8 مگااهم تا 9.99 گیگااهم.
- در ولتاژ 2500 ولت: از 8.0 مگااهم تا 100 گیگااهم.
این گسترههای متعدد، KYORITSU KEW 3025A را برای بررسی تجهیزات مختلف در محیطهای کاری گوناگون ایدهآل میکند.
2. دقت بالا در اندازهگیری و جریان اتصال کوتاه:
دستگاه با دقت ±5٪ مقدار خوانده شده (Reading) و ±3 رقم دیجیتال (Digit) در تمامی ولتاژهای تست کار میکند و از پردازش دادههای بسیار دقیق اطمینان میدهد. همچنین، میگر KYORITSU KEW 3025A قادر است جریان اتصال کوتاه تا حداکثر 1.5 میلیآمپر را مدیریت کند که برای بسیاری از تجهیزات کاربردی مناسب است.
- جریان تست بین 0.7 میلیآمپر تا 1.2 میلیآمپر، بسته به مقدار بار مدار، متغیر است:
- در بار 0.25 مگااهم: جریان بین 0.7 تا 0.9 میلیآمپر.
- در بار 0.5 مگااهم: جریان بین 0.8 تا 1 میلیآمپر.
- در بار 1 مگااهم: جریان بین 1 تا 1.2 میلیآمپر.
- در بار 2.5 مگااهم: جریان بین 1 تا 1.2 میلیآمپر.
3. عملکردهای تشخیصی پیشرفته – PI و DAR:
KYORITSU KEW 3025A قابلیت انجام تحلیلهای تشخیصی پیشرفته را به کمک دو تابع حیاتی ارائه میدهد:
- شاخص قطبیت (PI): این شاخص برای بررسی کیفیت عایقی و پایداری در طول زمان استفاده میشود و اطلاعات دقیقی درباره سلامت عایق به مهندسین ارائه میدهد.
- نسبت جذب دیالکتریک (DAR): این اندازهگیری به کاربر امکان میدهد نقصهای کوچک در آغاز تست را شناسایی کند و عیبیابی سریعتر و دقیقتری انجام دهد.
4. هشدار ولتاژ زنده (Live Voltage Warning):
یکی دیگر از ویژگیهای مهم KYORITSU KEW 3025A هشدار ولتاژ زنده است. این دستگاه ولتاژهای زنده AC و DC (در محدوده -30 ولت تا +600 ولت) را شناسایی کرده و قبل از آغاز اندازهگیری به کاربر هشدار میدهد. این قابلیت به اطمینان از ایمنی کاربر و تجهیزات کمک شایانی میکند.
- محدوده اندازهگیری ولتاژ:
- ولتاژ AC: بین 30 تا 600 ولت (50/60 هرتز).
- ولتاژ DC: بین ±30 تا ±600 ولت.
- دقت اندازهگیری ولتاژ: ±2٪ مقدار خوانده شده (Reading) ±3 رقم دیجیتال (Digit).
5. نمایشگر بزرگ با نور پسزمینه و نمودار میلهای:
KYORITSU KEW 3025A به صفحهنمایشی بزرگ از نوع LCD مجهز است که علاوه بر نشان دادن مقادیر عددی، وضعیت اندازهگیری را با استفاده از نمودار میلهای (Bar Graph) نمایش میدهد. نمایشگر همچنین دارای نور پسزمینه است که استفاده از دستگاه را در محیطهای تاریک نظیر تابلوهای برق زیرزمینی یا کار در شب، بسیار راحت میکند.

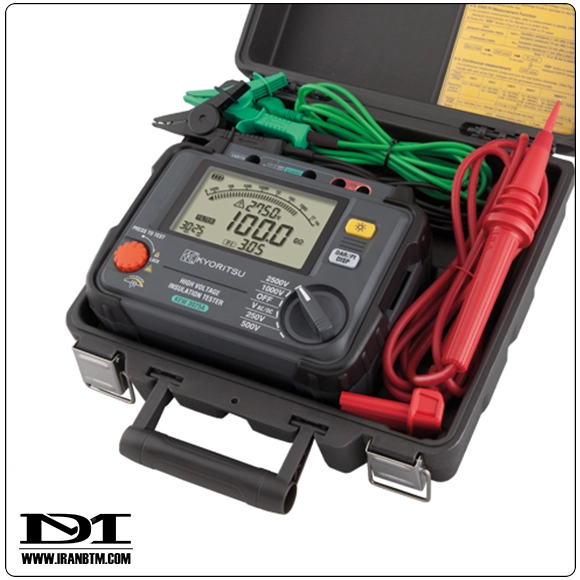

6. طراحی مقاوم و لوازم جانبی کامل:
این دستگاه در یک کیف سخت و مقاوم عرضه میشود که از آن در برابر ضربه، گرد و غبار و سایر آسیبهای محیطی محافظت میکند. به علاوه، طراحی ارگونومیک و کابلهای مقاوم با گیرههای آلیاژی (Alligator Clip) باعث بهبود تجربه کاربری شده و عمر مفید دستگاه را افزایش میدهد.
- لوازم جانبی همراه دستگاه عبارتند از:
- پراب خط مدل 7165A.
- سیم زمین مدل 7264.
- سیم حفاظتی مدل 7265.
- پراب هوک مدل 8019.
- کیف حمل سخت مدل 9180.
- 8 عدد باتری آلکالاین سایز C (LR14).
- دفترچه راهنما (Instruction Manual).
7. مجهز به فیلتر کاهش نویز:
یکی دیگر از نوآوریهای KYORITSU KEW 3025A قابلیت فیلتر کاهش نویز (Noise Filtering) است. این ویژگی امکان اندازهگیری پایدار و دقیق را در محیطهایی با نویز بالا مانند نیروگاهها، صنایع پتروشیمی و کارخانههای صنعتی فراهم میکند.
8. استانداردهای ایمنی و کیفیت:
این دستگاه با استانداردهای بینالمللی طراحی و ساخته شده است. مهمترین استانداردهایی که KYORITSU KEW 3025A رعایت میکند عبارتند از:
- IEC 61010-1 و 61010-2-030، CAT IV 300V / CAT III 600V: که تضمین میکنند دستگاه برای استفاده ایمن در محیطهای کاری با سطح بالای خطر مناسب است.
- IEC 61326-1، 2-2: برای سازگاری الکترومغناطیسی (EMC).
- IEC 60529: سطح حفاظتی IP40.
9. مشخصات فیزیکی و تغذیه:
- منبع تغذیه دستگاه از طریق 8 باتری آلکالاین سایز C (LR14) تأمین میشود که انرژی کافی برای استفاده طولانیمدت را تضمین میکند.
- اندازه دستگاه: 177×226×100 میلیمتر (طراحی ارگونومیک و قابل حمل).
- اندازه کیف سخت: 300×315×125 میلیمتر.
- وزن دستگاه (شامل باتریها): تقریباً 1.7 کیلوگرم.
- وزن کامل دستگاه با لوازم جانبی: تقریبا 4 کیلوگرم.
لوازم جانبی اختیاری
کاربران میتوانند در صورت نیاز، از لوازم جانبی اختیاری زیر برای گسترش عملکرد دستگاه استفاده کنند:
- 7168A: پراب خط با گیره آلیاژی.
- 7253: پراب بلندتر با گیره آلیاژی.
- 8302: آداپتور برای اتصال دستگاه به یک ضبطکننده.
کاربردهای KYORITSU KEW 3025A
KYORITSU KEW 3025A برای بسیاری از کاربردهای صنعتی و تخصصی مناسب است:
- تست تابلوی برقهای ولتاژ بالا و بررسی ایمنی عایقها.
- تست سلامت کابلهای برق، موتورها و ژنراتورها.
- اندازهگیری کیفیت عایقی تجهیزات حساس در صنایعی مانند نفت و گاز.
- عیبیابی و پیشگیری از مشکلات احتمالی سیستمهای توزیع برق.
جمعبندی
KYORITSU KEW 3025A یک میگر دیجیتالی بینظیر با قابلیتهای جامع و پیشرفته است که دقت، ایمنی و کارایی فوقالعادهای را برای کاربران فراهم میکند. امکانات پیشرفتهای نظیر قابلیت تست عایق با ولتاژ بالا، هشدار ولتاژ زنده، تحلیل PI و DAR، و نمایشگر بزرگ با نور پسزمینه آن را به ابزاری حرفهای و ایدهآل برای کار در محیطهای چالشبرانگیز تبدیل کرده است. با طراحی مقاوم و استانداردهای ایمنی بالا، این دستگاه انتخابی مطمئن برای مهندسین برق و صنعتگران است.
