معرفی مولتی فانکشن KYORITSU KEW6016

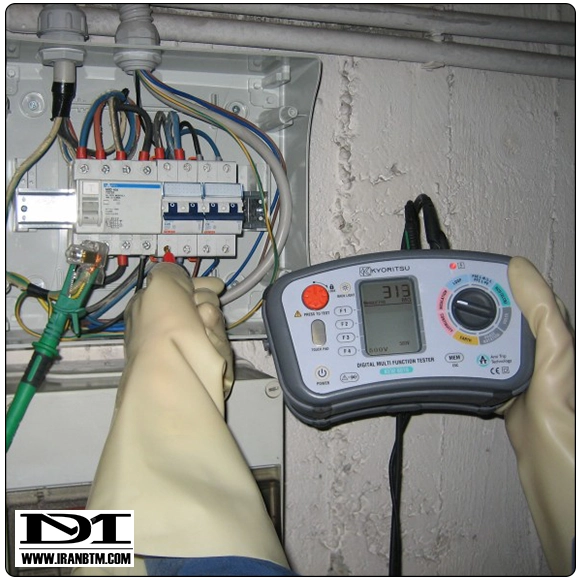

مولتی فانکشن KYORITSU KEW6016 دستگاهی حرفهای و چندمنظوره برای تست و ارزیابی ایمنی تأسیسات الکتریکی است. این ابزار پیشرفته به گونهای طراحی شده است که امکان بررسی دقیق پارامترهای مختلف مدار الکتریکی، تست ایمنی قطعات و تجهیزات، و تشخیص عیبهای سیستم را فراهم میآورد. KEW6016 با پشتیبانی از عملکردهای متنوع شامل اندازهگیری پیوستگی مدار، مقاومت عایقی، امپدانس لوپ، جریان اتصال کوتاه احتمالی (PSC)، جریان گسل احتمالی (PFC)، کلیدهای RCD، مقاومت زمین و چرخش فاز، یک انتخاب ایدهآل برای تکنسینها و مهندسان برق محسوب میشود.
این دستگاه علاوه بر ارائه قابلیتهای پیشرفته، از ویژگیهایی نظیر طراحی مقاوم مطابق با استاندارد IP40، هشدار مدار زنده، قابلیت ذخیرهسازی نتایج، و قابلیت اتصال به کامپیوتر با آداپتور USB بهرهمند است. در ادامه به جزئیات ویژگیها و مشخصات این دستگاه میپردازیم.
ویژگیها و عملکردهای KYORITSU KEW6016
1. اندازهگیری پیوستگی مدار (Continuity Measurement)
این دستگاه امکان تست پیوستگی مدار را با دقت بالا فراهم میکند و به کاربران اجازه میدهد با اطمینان کامل مدارهای الکتریکی را ارزیابی کنند. ویژگیهای اصلی این بخش عبارتند از:
- ویژگی تست مداوم: با قابلیت قفل دکمه تست برای تستهای پیوسته.
- بوق هشدار قابل تنظیم: برای اطلاع سریع از وضعیت پیوستگی مدار.
- امکان حذف مقاومت سیمهای تست: برای دقیقتر شدن نتایج اندازهگیری، مقدار حذف شده حتی با خاموش کردن دستگاه نیز حفظ میشود.
- هشدار مدار زنده: با چشمک زدن LED، صدای بوق و نمایش هشدار روی صفحه نمایش.
2. اندازهگیری مقاومت عایقی (Insulation Measurement)
KEW6016 مجهز به سه ولتاژ تست انتخابی (250 ولت، 500 ولت و 1000 ولت) برای تست مقاومت عایقی است. مشخصات این بخش عبارتند از:
- تخلیه خودکار مدار پس از تست: برای اطمینان از ایمنی مدار.
- هشدار ولتاژ بالا: با روشن شدن LED قرمز هنگام تست و تخلیه مدار.
- هشدار مدار زنده: در صورت اتصال به مداری که تحت ولتاژ است، بهصورت LED چشمکزن، صدای بوق و نمایش هشدار روی صفحه نمایش اطلاعرسانی میشود.
3. اندازهگیری امپدانس لوپ (Loop Impedance Measurement)
KEW6016 از تکنولوژی ثبت اختراعشده ATT استفاده میکند که امکان اندازهگیری امپدانس لوپ با جریان پایین را فراهم میکند. این ویژگی به کاربران اجازه میدهد بدون فعال شدن کلیدهای RCD، تست دقیق و سریع انجام دهند. همچنین گزینهای برای تست جریان بالا با دقت بیشتر نیز وجود دارد. مشخصات این بخش عبارتند از:
- تست لوپ جریان پایین: بدون ایجاد اختلال در فعالسازی کلیدهای RCD.
- امکان تست فاز به فاز: برای کاربردهای تخصصیتر.
- دقت بالا: با گزینه تست جریان پایین و بالا که باعث کاهش خطاهای اندازهگیری میشود.
4. اندازهگیری جریان اتصال کوتاه احتمالی (PSC) و جریان گسل احتمالی (PFC)
این دستگاه قادر به اندازهگیری خودکار جریان اتصال کوتاه احتمالی (PSC) و جریان گسل احتمالی (PFC) است که برای ارزیابی ایمنی کلی مدارها و تجهیزات الکتریکی ضروری است. ویژگیهای کلیدی این بخش شامل:
- محاسبه خودکار مقادیر PSC و PFC: نمایش نتایج روی صفحه نمایش با دقت بالا.
- تست جریان پایین و بالا: برای اطمینان از عدم اختلال در کلیدهای RCD.
5. اندازهگیری کلیدهای RCD (RCD Measurement)
مولتی فانکشن KYORITSU KEW6016 تست کامل کلیدهای RCD را برای انواع مختلف شامل RCD نوع AC (جریان متناوب)، RCD نوع A (جریان مستقیم ضربانی)، کلیدهای عمومی و انتخابی (تاخیری) پشتیبانی میکند. مشخصات این عملکرد عبارتند از:
- تست در 1/2x، 1x و 5x جریان نامی RCD.
- تست خودکار و تست Ramp: نمایش تمامی نتایج روی یک صفحه.
- قابلیت تنظیم محدودیت ولتاژ تماس: با 25 ولت یا 50 ولت بسته به کاربرد.
6. اندازهگیری مقاومت زمین (Earth Measurement)
KEW6016 تست مقاومت زمین را با استفاده از روش کلاسیک ولت-آمپر انجام میدهد. این تست بدون نیاز به منبع تغذیه خارجی انجام شده و شامل دو میخک زمینی کمکی میباشد. سیمها و میخهای تست بهعنوان لوازم جانبی استاندارد دستگاه ارائه میشوند.
7. چرخش فاز (Phase Rotation)
KEW6016 امکان بررسی چرخش فاز در خطوط سهفاز را فراهم میکند. ویژگیهای این بخش شامل:
- نمایش ترتیب صحیح فاز: به صورت “1.2.3” و علامت چرخه روی صفحه نمایش.
- نمایش ترتیب فاز معکوس: به صورت “3.2.1” و علامت چرخه متناظر.
8. اندازهگیری ولتاژ و فرکانس (Voltage and Frequency Measurement)
KEW6016 علاوه بر امکان اندازهگیری ولتاژ، قابلیت سنجش فرکانس ولتاژ تست را نیز دارد که ابزار مناسبی برای کاربردهای صنعتی و دقیق محسوب میشود.
مشخصات فنی این دستگاه:
اندازهگیری پیوستگی مدار:
- بازه اندازهگیری: 20Ω، 200Ω، 2000Ω (اتورنج).
- ولتاژ مدار باز (DC): 5V±20%.
- جریان اتصال کوتاه: بیشتر از 200 میلیآمپر.
- دقت: ±0.1Ω (بازه 0 – 0.19Ω) و ±2% مقدار خواندهشده + 8 رقم (برای بازههای 0.2 – 2000Ω).
اندازهگیری مقاومت عایقی:
- بازه اندازهگیری: 20MΩ، 200MΩ و 2000MΩ (اتورنج).
- ولتاژ مدار باز:
- 250 ولت: +25% – 0%.
- 500 ولت: +25% – 0%.
- 1000 ولت: +20% – 0%.
- جریان نامی: بیشتر از 1 میلیآمپر.
- دقت:
- ±2% مقدار خواندهشده + 6 رقم (0 تا 19.99MΩ).
- ±5% مقدار خواندهشده + 6 رقم (20MΩ تا 2000MΩ).
اندازهگیری امپدانس لوپ:
- نوع تست: L-PE، L-PE (ATT)، L-N / L-L.
- ولتاژ نامی: 100-260 ولت (50/60Hz)، L-N: 100-300 ولت، L-L: 300-500 ولت (50/60Hz).
- مقدار تست:
- 20Ω: 6 آمپر / 20 میلیثانیه.
- 200Ω: 2 آمپر / 20 میلیثانیه.
- 2000Ω: 15 میلیآمپر / 500 میلیثانیه.
- دقت: ±3% مقدار خواندهشده + رقمهای مختلف بسته به بازه تست.
اندازهگیری RCD:
- تنظیمات جریان: 10، 30، 100، 300 و 500 میلیآمپر.
- مدت زمان جریان تست: بسته به نوع RCD، از 50 میلیثانیه تا 2000 میلیثانیه.
- دقت تست: ±1% مقدار خواندهشده + 3 رقم.
لوازم جانبی همراه مولتی فانکشن KYORITSU KEW6016
مولتی فانکشن KYORITSU KEW6016 همراه با لوازم جانبی زیر ارائه میشود که به کاربران کمک میکند به صورت کاملاً حرفهای از دستگاه استفاده کنند:
- سیمهای تست (7188A، 7281، 7218A، 7228A): برای کاربردهای مختلف از جمله تست فیوز، مقاومت زمین و سایر موارد.
- میخهای زمینی کمکی (8032): برای تست مقاومت زمین به روش ولت-آمپر.
- آداپتور USB (8212-USB): برای انتقال دادهها و گزارشات به کامپیوتر.
- کیف نگهداری: برای محافظت و حمل دستگاه.
- بند شانه و باتریها: برای راحتی بیشتر و استفاده بهینه.
- راهنمای کاربری: برای آموزش نحوه استفاده از دستگاه.
نتیجهگیری
مولتی فانکشن KYORITSU KEW6016 یک ابزار پیشرفته و مطمئن برای تست ایمنی و ارزیابی تأسیسات الکتریکی است. این دستگاه با قابلیتهای گسترده، دقت بالا، و امکانات کاربردی، انتخابی مناسب برای تکنسینها و مهندسان برق میباشد. KEW6016 با طراحی مقاوم و استانداردهای بینالمللی، ایمنی و کیفیت کار را تضمین کرده و به کاربران امکان مدیریت دقیق و سادهتر سیستمهای الکتریکی را میدهد.
