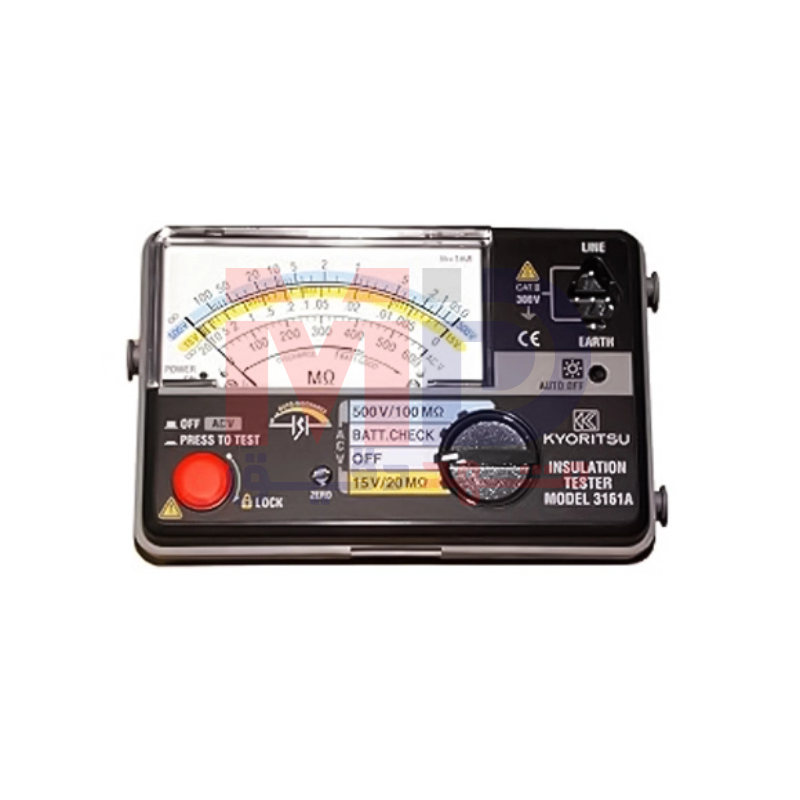

معرفی محصول: میگر آنالوگ KYORITSU KEW3161A
میگر آنالوگ KYORITSU KEW3161A یکی از ابزارهای حرفهای و پیشرفته شرکت KYORITSU است که برای اندازهگیری و ارزیابی مقاومت عایقی و پیوستگی مدار طراحی شده است. این دستگاه، که در دسته آنالوگ تسترهای عایق قرار دارد، به دلیل طراحی کوچک، سبک و کاربردی، یک گزینه ایدهآل برای تکنسینها و مهندسان برق محسوب میشود. KYORITSU KEW3161A با بهرهگیری از امکانات پیشرفته نظیر تست ولتاژ DC برای اندازهگیری مقاومت عایقی، تخلیه خودکار خازن مدار، و قابلیت کنترل از راه دور توانسته نیازهای متنوع کاربران را پاسخ دهد.
در این متن، به بررسی دقیق تمام قابلیتها، ویژگیها، مشخصات فنی و کاربردهای این دستگاه پرداخته میشود.
طراحی کوچک و سبک
یکی از مزایای مهم میگر آنالوگ KYORITSU KEW3161A، وزن بسیار کم آن است. دستگاه تنها 340 گرم وزن دارد و همین ویژگی باعث شده که به راحتی قابل حمل باشد. این ابزار کوچک و سبک میتواند بدون ایجاد خستگی، در طولانیمدت مورد استفاده قرار گیرد. باوجود وزن سبک، KEW3161A به امکانات حرفهای مجهز بوده و نتیجه دقیق و قابل اعتماد از اندازهگیری مقاومت عایقی و پیوستگی مدار را ارائه میدهد.
قابلیتهای میگر KYORITSU KEW3161A
1. اندازهگیری مقاومت عایقی با تست ولتاژ DC
یکی از کاربردهای اصلی KEW3161A، اندازهگیری مقاومت عایقی است. دستگاه از تست ولتاژ DC در مقادیر 15 ولت و 500 ولت برای ارزیابی مقاومت عایقی مدار بهره میبرد. این قابلیت به کاربران اجازه میدهد کیفیت عایق سیمها و تجهیزات برقی را بررسی کنند و از ایمنی و عملکرد صحیح آنها مطمئن شوند.
-
بازه اندازهگیری مقاومت عایقی:
- با ولتاژ DC 15 ولت: 0.005MΩ تا 2MΩ
- با ولتاژ DC 500 ولت: 0.1MΩ تا 50MΩ
-
مقدار میانی مقیاس:
- ولتاژ 15 ولت: 0.05MΩ
- ولتاژ 500 ولت: 2MΩ
-
مقدار حداکثر مؤثر مقیاس:
- ولتاژ 15 ولت: 20MΩ
- ولتاژ 500 ولت: 100MΩ
دقت بالای دستگاه در اندازهگیری مقاومت عایقی و قابلیت کاربرد در بازههای متنوع ولتاژ، این ابزار را به یک انتخاب حرفهای برای کاربردهای صنعتی و تجاری تبدیل کرده است.
2. تخلیه خودکار خازن مدار
یکی دیگر از ویژگیهای برجسته KYORITSU KEW3161A، تخلیه خودکار خازن مدار است که بلافاصله پس از اندازهگیری فعال میشود. این قابلیت از تجمع ولتاژ باقیمانده در مدار جلوگیری کرده و ایمنی کاربران را تضمین میکند. به دلیل این عملکرد، کاربران میتوانند بدون نگرانی از خطرات احتمالی، اندازهگیریهای خود را انجام دهند.
3. اندازهگیری پیوستگی مدار
KEW3161A مجهز به قابلیت اندازهگیری پیوستگی مدار با دقت بالا است و امکان بررسی جریان الکتریکی بین اتصالات را فراهم میآورد. این ویژگی بهویژه برای شناسایی مدارهای آسیبدیده یا قطع شده بسیار کاربردی است و توسط تکنسینهای برق برای عیبیابی و بررسی سیمکشیها مورد توجه قرار میگیرد.
4. کنترل از راه دور
این دستگاه به کابلهای تست با کنترل از راه دور (Remote Control Switch) مجهز است که امکان اندازهگیری آسانتر و دقیقتر را فراهم میآورد. به کمک کنترل از راه دور، کاربران میتوانند بدون نیاز به نگهداشتن مستقیم میگر، فرآیند تست را آغاز کنند. این ویژگی، راحتی کار با دستگاه را افزایش داده و به ایمنی بیشتر در محیطهای الکتریکی کمک کرده است.
5. بدنه مقاوم و طراحی ارگونومیک
KYORITSU KEW3161A از یک بدنه مقاوم با طراحی ارگونومیک برخوردار است که علاوه بر ایجاد ظاهری حرفهای، مقاومت بالایی را در برابر آسیبهای محیطی و ضربه ارائه میدهد. طراحی ارگونومیک دستگاه، استفاده راحت و آسان را برای کاربران تضمین میکند.
6. نور پسزمینه (Backlight)
یکی از قابلیتهای کاربردی KEW3161A، نور پسزمینه است که مشاهده نتایج اندازهگیری را در محیطهای تاریک یا کمنور ممکن میکند. این ویژگی به کاربران اجازه میدهد در شرایط نوری نامطلوب نیز از دقت و کارایی دستگاه بهرهمند شوند.
مشخصات فنی میگر KYORITSU KEW3161A
اندازهگیری مقاومت عایقی
-
تست ولتاژ DC:
- 15 ولت
- 500 ولت
-
بازه اندازهگیری:
- 0.005MΩ تا 2MΩ (15 ولت)
- 0.1MΩ تا 50MΩ (500 ولت)
-
دقت اندازهگیری:
- در محدوده مؤثر اول: ±5% مقدار نشان داده شده.
- در محدوده مؤثر دوم (مقادیر خارج از محدوده بالا، 0 و ∞): ±10% مقدار نشان داده شده.
اندازهگیری ولتاژ AC
- بازه اندازهگیری: تا 600 ولت AC.
- دقت اندازهگیری: ±3% مقدار کل مقیاس.
مشخصات عمومی:
-
استانداردهای ایمنی:
- IEC/EN 61010-1 CAT III 300V، CAT II 600V
- IEC 61010-2-034
-
منبع تغذیه:
- چهار باتری قلمی AA با ولتاژ 1.5 ولت.
-
ابعاد دستگاه:
- طول: 90 میلیمتر
- عرض: 137 میلیمتر
- عمق: 40 میلیمتر
-
وزن دستگاه: حدود 340 گرم (همراه با باتری).
-
لوازم همراه:
- کابلهای تست با کنترل از راه دور مدل 7149A
- بند گردن (Neck Strap)
- بند شانه (Shoulder Strap) مدل 9123
- چهار باتری قلمی AA
- دفترچه راهنما
لوازم جانبی اختیاری:
این دستگاه با لوازم جانبی اختیاری از جمله پراب قلابدار مدل 8016 (Hook type prod) سازگار است. این لوازم جانبی امکان اندازهگیریهای سادهتر و کاربردیتر را برای کاربران حرفهای فراهم میکنند.
کاربردهای میگر KYORITSU KEW3161A
1. اندازهگیری مقاومت عایقی تجهیزات الکتریکی
KYORITSU KEW3161A به طور ویژه برای اندازهگیری دقیق مقاومت عایقی کابلها، مدارها، و سایر تجهیزات الکتریکی طراحی شده است. این ویژگی در آزمایش ایمنی سیستمهای الکتریکی و جلوگیری از خطرات ناشی از اتصال کوتاه یا نشتی جریان بسیار مفید است.
2. اندازهگیری پیوستگی مدارهای الکتریکی
مهندسان و تکنسینهای برق از KEW3161A برای بررسی پیوستگی مدارها و عیبیابی سیستمهای سیمکشی استفاده میکنند. این قابلیت میتواند در نصب، تعمیر و نگهداری تجهیزات برقی مؤثر باشد.
3. کاربردهای آموزشی و آزمایشگاهی
به دلیل طراحی ساده و دقت بالا، این دستگاه برای آموزش و استفاده در آزمایشگاههای برق و الکترونیک ایدهآل است.
نتیجهگیری
میگر آنالوگ KYORITSU KEW3161A یکی از ابزارهای پرکاربرد برای تست مقاومت عایقی و پیوستگی مدار است که به دلیل طراحی کوچک، وزن سبک، و امکانات فراوان توانسته نظر متخصصان و کاربران حرفهای را جلب کند. این دستگاه با امکاناتی نظیر نور پسزمینه، تخلیه خودکار خازن، ولتاژهای تست مختلف و قابلیت کنترل از راه دور، فرایند اندازهگیری را ایمنتر، دقیقتر و راحتتر کرده است.
طراحی مقاوم و سازگاری با استانداردهای جهانی از جمله IEC/EN 61010، این ابزار را برای استفاده در محیطهای صنعتی و تجاری مناسب کرده است. اگر به دنبال ابزاری حرفهای، سبک و قابل اعتماد برای آزمایش سیستمهای الکتریکی هستید، KYORITSU KEW3161A انتخابی مطمئن خواهد بود.
