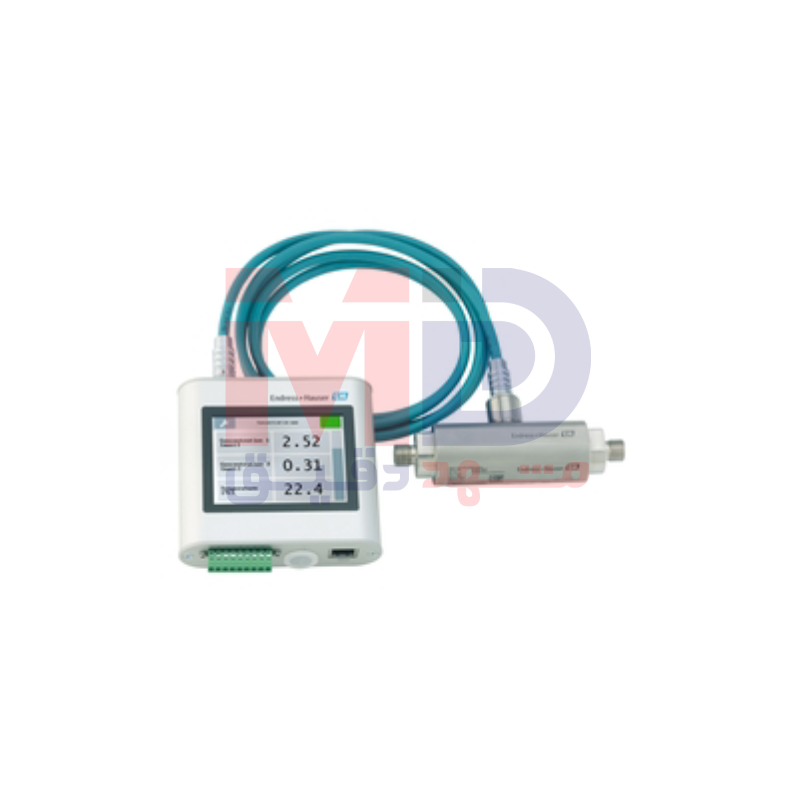

فلومتر اولتراسونیک Endress+Hauser Teqwave F

معرفی فلومتر اولتراسونیک Endress+Hauser Teqwave F

فلومتر اولتراسونیک Endress+Hauser Teqwave F یک تجهیز هوشمند و انعطاف‌پذیر برای آنالیز پیوسته مایعات درون لوله است که با تمرکز ویژه بر اندازه‌گیری غلظت به‌صورت Real-time و In-situ طراحی شده است. این محصول به‌طور خاص برای نصب اینلاین در خطوط فرایندی، به‌ویژه در اسکیدهای صنعتی توسعه یافته و توانسته جایگاه ویژه‌ای در میان تولیدکنندگان تجهیزات (OEM) و کاربران نهایی در صنایع مختلف پیدا کند.

Teqwave F با استفاده از فناوری پیشرفته اولتراسونیک و موج‌بر آکوستیکی (Acoustic Waveguide) قادر است کوچک‌ترین تغییرات در خواص مایع را با دقت بالا تشخیص دهد. این ویژگی امکان پایش مداوم کیفیت محصول، بدون نیاز به نمونه‌برداری دستی یا تجهیزات آزمایشگاهی مجزا را فراهم می‌کند و به همین دلیل، نقش مهمی در کاهش هزینه‌های عملیاتی و افزایش ایمنی فرایند ایفا می‌نماید.

حوزه کاربرد و فلسفه طراحی تجهیز

Teqwave F برای آنالیز لحظه‌ای مایعات در خطوط لوله طراحی شده است و بیشترین کارایی خود را در کاربردهای اینلاین و سیستم‌های اسکید از خود نشان می‌دهد. در بسیاری از صنایع، از جمله صنایع شیمیایی، غذایی، دارویی و فرایندهای پیوسته، نیاز به اندازه‌گیری دقیق غلظت مایعات به‌صورت لحظه‌ای وجود دارد. این فلومتر با حذف نیاز به نمونه‌برداری و آنالیز آفلاین، شفافیت کامل فرایند را در تمام طول بهره‌برداری تضمین می‌کند.

یکی از اهداف اصلی طراحی Teqwave F، اندازه‌گیری هم‌زمان چندین پارامتر فرایندی با یک دستگاه واحد بوده است. این رویکرد باعث کاهش تعداد نقاط اندازه‌گیری، کاهش تجهیزات جانبی و در نتیجه کاهش هزینه‌های سرمایه‌گذاری و بهره‌برداری می‌شود. انعطاف‌پذیری بالای ترانسمیتر به کاربر اجازه می‌دهد کاربرد دستگاه را متناسب با نیاز فرایند تعریف کرده و در صورت تغییر وظیفه اندازه‌گیری، آن را گسترش یا بازپیکربندی نماید.

اصل اندازه‌گیری و فناوری اولتراسونیک غلظت

Teqwave F بر اساس اصل اندازه‌گیری غلظت با امواج اولتراسونیک عمل می‌کند. در این روش، امواج صوتی با فرکانس بالا از طریق سیال عبور داده می‌شوند و پارامترهایی مانند سرعت صوت، چگالی آکوستیکی و پراکندگی امواج (Dispersion) مورد تحلیل قرار می‌گیرند. تغییر در ترکیب یا غلظت مایع، به‌طور مستقیم بر این پارامترها اثر می‌گذارد و دستگاه با تحلیل دقیق آن‌ها، مقدار غلظت را محاسبه می‌کند.

وجود موج‌بر آکوستیکی پیشرفته باعث می‌شود حتی کوچک‌ترین تغییرات در مشخصات سیال با دقت و تکرارپذیری بالا شناسایی شوند. این اندازه‌گیری کاملاً پیوسته بوده و بدون وقفه، اطلاعات بلادرنگ از وضعیت سیال ارائه می‌دهد.

اندازه‌گیری پیوسته غلظت مایعات در خطوط لوله

یکی از قابلیت‌های کلیدی Teqwave F، اندازه‌گیری مداوم و پیوسته غلظت مایعات درون لوله است. این ویژگی به کاربران امکان می‌دهد کیفیت محصول را به‌صورت لحظه‌ای تحت کنترل داشته باشند و در صورت بروز هرگونه انحراف از مشخصات مطلوب، بلافاصله اقدامات اصلاحی انجام دهند. این سطح از پایش، به‌ویژه در فرایندهایی که کیفیت محصول اهمیت بالایی دارد، نقش حیاتی ایفا می‌کند.

طراحی مکانیکی و محدوده قطر اسمی

فلومتر Teqwave F در بازه قطر اسمی DN 8 تا DN 25 معادل ۳/۸ تا ۱ اینچ طراحی شده است. این محدوده قطر، این دستگاه را برای کاربردهای دقیق، خطوط فرایندی کوچک، اسکیدها و سیستم‌های پایلوت بسیار مناسب می‌سازد.

طراحی Full-bore بدون افت فشار یکی از مزایای مهم این محصول است. در این طراحی، هیچ مانعی در مسیر جریان ایجاد نمی‌شود و در نتیجه افت فشار قابل توجهی در سیستم به وجود نمی‌آید. این موضوع علاوه بر حفظ راندمان هیدرولیکی، از تغییر رفتار جریان و تأثیرگذاری بر نتایج اندازه‌گیری جلوگیری می‌کند.

متریال بخش‌های در تماس با سیال

تمامی اجزای در تماس مستقیم با سیال در Teqwave F از استنلس استیل 1.4571 (316Ti) ساخته شده‌اند. این متریال مقاومت بسیار بالایی در برابر خوردگی، مواد شیمیایی و شرایط فرایندی سخت دارد و برای طیف وسیعی از مایعات صنعتی مناسب است. استفاده از این آلیاژ تضمین‌کننده طول عمر بالا و پایداری عملکرد تجهیز در بلندمدت است.

متغیرهای اندازه‌گیری‌شده

Teqwave F تنها به اندازه‌گیری غلظت محدود نمی‌شود و به‌عنوان یک تجهیز چندمتغیره، پارامترهای زیر را به‌صورت هم‌زمان اندازه‌گیری می‌کند:

غلظت مایع، سرعت صوت، دما، چگالی آکوستیکی و میزان پراکندگی امواج اولتراسونیک. اندازه‌گیری هم‌زمان این متغیرها، تصویر کاملی از وضعیت فرایند ارائه می‌دهد و امکان کنترل و بهینه‌سازی پیشرفته را فراهم می‌سازد.

دقت اندازه‌گیری و خطای مجاز

Teqwave F از نظر دقت اندازه‌گیری در سطح بسیار بالایی قرار دارد. حداکثر خطای اندازه‌گیری چگالی آکوستیکی برابر با ±0.01 g/cm³ است. دقت اندازه‌گیری دما برابر با ±0.5 کلوین بوده و سرعت صوت با خطای حداکثر ±2 متر بر ثانیه اندازه‌گیری می‌شود. این مقادیر دقت، نشان‌دهنده قابلیت بالای دستگاه در کاربردهای حساس و کنترل کیفیت است.

بازه‌های اندازه‌گیری

محدوده اندازه‌گیری غلظت بسته به نوع اپلیکیشن و دیتاشیت مربوطه می‌تواند تا ۰ تا ۱۰۰ درصد باشد. سرعت صوت در بازه ۶۰۰ تا ۲۰۰۰ متر بر ثانیه اندازه‌گیری می‌شود. دمای سیال قابل اندازه‌گیری از ۰ تا ۱۰۰ درجه سانتی‌گراد و چگالی آکوستیکی در بازه ۰.۷ تا ۱.۵ گرم بر سانتی‌متر مکعب قرار دارد.

شرایط فشار و دمای فرایندی

حداکثر فشار کاری فرایند برای Teqwave F برابر با ۱۶ بار در دمای ۲۰ درجه سانتی‌گراد است. این مقدار فشار، دستگاه را برای بسیاری از خطوط فرایندی و کاربردهای صنعتی استاندارد مناسب می‌سازد.

محدوده دمای سیال از ۰ تا ۱۰۰ درجه سانتی‌گراد تعریف شده و دمای محیط مجاز برای عملکرد تجهیز بین ۰ تا ۵۰ درجه سانتی‌گراد است. این مقادیر، استفاده ایمن و پایدار از دستگاه را در محیط‌های صنعتی مختلف تضمین می‌کند.

محفظه سنسور و ترانسمیتر

محفظه سنسور Teqwave F از استنلس استیل V4A با آلیاژ 1.4571 (316Ti) ساخته شده است که مقاومت مکانیکی و شیمیایی بالایی دارد. محفظه ترانسمیتر از آلومینیوم آنودایز شده و شیشه تولید شده و ظاهری صنعتی و مقاوم در برابر شرایط محیطی ارائه می‌دهد.

درجه حفاظت و مقاومت محیطی

سنسور Teqwave F دارای درجه حفاظت IP68 است، به شرطی که کابل به‌صورت صحیح متصل شده باشد. این سطح حفاظت، سنسور را در برابر نفوذ کامل گردوغبار و آب ایمن می‌سازد. ترانسمیتر نیز با درجه حفاظت IP40 طراحی شده و برای نصب در محیط‌های صنعتی کنترل‌شده مناسب است.

نمایشگر و رابط کاربری

این فلومتر به دو گزینه نمایش وضعیت مجهز است. در نسخه پیشرفته، از نمایشگر لمسی رنگی TFT به اندازه ۳.۵ اینچ استفاده شده که کاربری بسیار ساده، گرافیکی و شفاف را فراهم می‌کند. همچنین نمایش وضعیت LED برای نمایش سریع وضعیت عملکرد دستگاه در دسترس است. رابط کاربری کاربرپسند، کنترل فرایند و مشاهده وضعیت دستگاه را به‌صورت بصری و قابل فهم ممکن می‌سازد.

خروجی‌ها و ارتباطات صنعتی

Teqwave F از نظر ارتباطات صنعتی بسیار کامل است. این دستگاه از Modbus TCP پشتیبانی می‌کند و امکان یکپارچه‌سازی آسان با سیستم‌های اتوماسیون و DCS را فراهم می‌سازد. خروجی آنالوگ ۴-۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت، خروجی رله با مشخصات AC 50V و DC 30V تا جریان 1 آمپر، از دیگر گزینه‌های ارتباطی این تجهیز هستند.

ورودی‌ها و کنترل عملکرد

این فلومتر دارای دو ورودی دیجیتال است که برای پیکربندی نمایشگر و خروجی‌ها در حین بهره‌برداری مورد استفاده قرار می‌گیرند. این قابلیت، انعطاف‌پذیری دستگاه در تطبیق با شرایط فرایندی مختلف را افزایش می‌دهد.

منبع تغذیه

Teqwave F با منبع تغذیه DC 24 ولت با تلرانس ±20٪ کار می‌کند. این نوع تغذیه، استاندارد رایج در صنایع مختلف بوده و نصب و راه‌اندازی دستگاه را ساده می‌سازد.

ذخیره‌سازی داده و پشتیبان‌گیری محلی

یکی از مزایای مهم Teqwave F، وجود حافظه داخلی برای ذخیره‌سازی داده‌های اندازه‌گیری‌شده است. این حافظه می‌تواند داده‌ها را تا ۷.۵ سال نگهداری کند و نقش مهمی در مستندسازی، ردیابی و تحلیل بلندمدت فرایند دارد.

ایمنی، تأییدیه‌ها و کاربرد در محیط ایمن

این دستگاه برای محیط‌های غیرانفجاری طراحی شده است و تأییدیه‌های ایمنی محصول از جمله CE، UKCA و RCM را دارا می‌باشد. این گواهی‌ها نشان‌دهنده انطباق کامل دستگاه با الزامات ایمنی و کیفی بازارهای بین‌المللی است.

جمع‌بندی نهایی

فلومتر اولتراسونیک Endress+Hauser Teqwave F یک تجهیز هوشمند، انعطاف‌پذیر و دقیق برای آنالیز بلادرنگ مایعات درون لوله است. اندازه‌گیری پیوسته غلظت، طراحی بدون افت فشار، چندمتغیره بودن، دقت بالا، نصب آسان روی ریل DIN، رابط کاربری پیشرفته، ارتباطات صنعتی کامل و قابلیت ذخیره‌سازی طولانی‌مدت داده، این محصول را به گزینه‌ای ایده‌آل برای کنترل کیفیت، بهینه‌سازی فرایند و کاهش هزینه‌های عملیاتی تبدیل کرده است.
