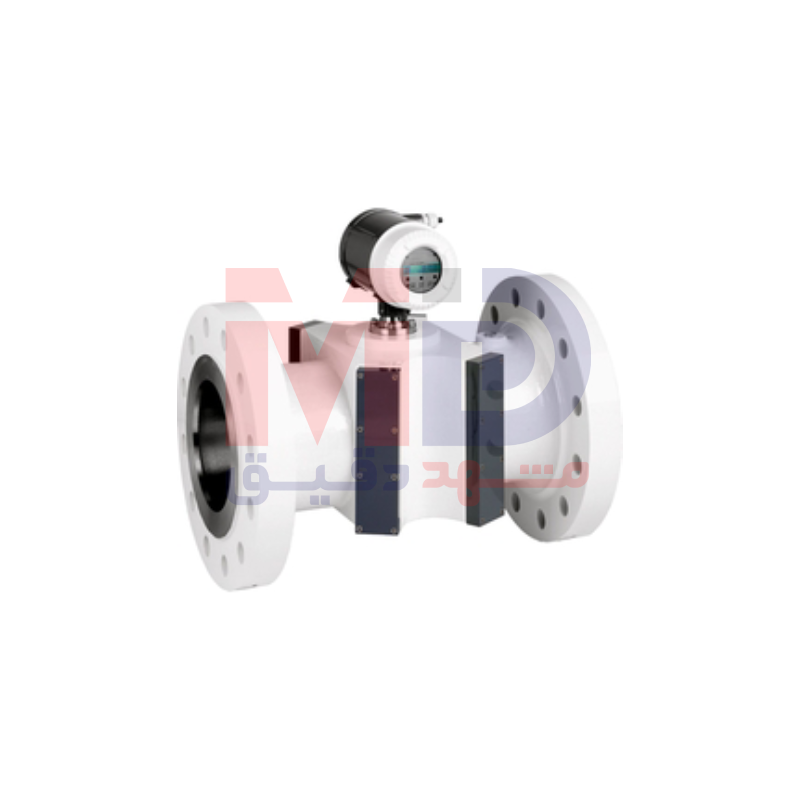

فلومتر اولتراسونیک Endress+Hauser FLOWSIC600 DRU-S

معرفی فلومتر اولتراسونیک Endress+Hauser FLOWSIC600 DRU‑S

فلومتر اولتراسونیک Endress+Hauser FLOWSIC600 DRU‑S یک راهکار فشرده، نوآورانه و بسیار قابل‌اعتماد برای اندازه‌گیری جریان گاز در واحدهای تولید گاز است. این تجهیز به‌طور اختصاصی برای کاربردهای سرچاهی (Wellhead) و Gaslift طراحی شده و پاسخ مستقیمی به چالش‌های اندازه‌گیری گاز در شرایط واقعی میدان‌های تولید نفت و گاز ارائه می‌دهد؛ شرایطی که اغلب با وجود مایع، آلودگی، تغییرات شدید دبی و نبود شرایط ایده‌آل جریان همراه هستند.

FLOWSIC600 DRU‑S با بهره‌گیری از فناوری اولتراسونیک پیشرفته و طراحی خاص مقاوم در برابر گاز مرطوب (Wet Gas Robust)، امکان اندازه‌گیری پیوسته و پایدار گاز را حتی در حضور بار بالای مایعات فراهم می‌کند. این موضوع باعث شده است که این فلومتر به یکی از گزینه‌های ایده‌آل برای پروژه‌هایی تبدیل شود که استفاده از روش‌های کلاسیک مانند اوریفیس‌پلیت‌ها با محدودیت‌های جدی مواجه است.

حوزه کاربرد و محیط‌های عملیاتی

FLOWSIC600 DRU‑S به‌صورت اختصاصی برای اندازه‌گیری گاز در فرآیند تولید طراحی شده است و تمرکز اصلی آن بر کاربردهایی قرار دارد که اندازه‌گیری دقیق و پایدار گاز، حتی در شرایط دشوار فرایندی، حیاتی است.

این فلومتر برای اندازه‌گیری گاز طبیعی در واحدهای تولید گاز، اندازه‌گیری گاز همراه (Associated Gas) در فرآیند تولید نفت و همچنین اندازه‌گیری در سرچاه‌ها و سیستم‌های Gaslift به‌کار می‌رود. علاوه بر این، FLOWSIC600 DRU‑S گزینه‌ای ایده‌آل برای اندازه‌گیری گاز طبیعی خام در واحدهای فرآورش گاز نظیر VRU، VRT، واحدهای نم‌زدایی (Dehydration Units) و سایر بخش‌های تأسیسات پالایش ابتدایی گاز به‌شمار می‌آید.

این سطح از تنوع کاربرد نشان‌دهنده انعطاف‌پذیری بالای دستگاه در پاسخ به نیازهای متغیر صنعت نفت و گاز است.

طراحی فشرده و فلسفه مهندسی دستگاه

FLOWSIC600 DRU‑S دارای طراحی کامپکت و مهندسی‌شده است که به‌طور خاص متناسب با نصب در فضاهای محدود سرچاهی توسعه یافته است. این طراحی ضمن کاهش پیچیدگی نصب، باعث کاهش هزینه‌های اجرایی و زمان راه‌اندازی می‌شود.

یکی از مهم‌ترین ویژگی‌های این فلومتر، قابلیت کار از فشار اتمسفریک است. این ویژگی به بهره‌برداران اجازه می‌دهد دستگاه را حتی در شرایط فشار بسیار پایین نیز به‌کار بگیرند، موضوعی که در بسیاری از کاربردهای سرچاهی و Gaslift اهمیت حیاتی دارد.

اندازه‌گیری گاز مرطوب و شرایط فرایندی دشوار

شرایط واقعی تولید گاز به‌ندرت ایده‌آل است. وجود مایعات، ذرات جامد، آلودگی و نوسانات شدید دبی از جمله چالش‌های همیشگی این حوزه هستند. FLOWSIC600 DRU‑S با طراحی ویژه مقاوم در برابر گاز مرطوب، قادر است اندازه‌گیری پیوسته و قابل اعتماد گاز را حتی در شرایط بار بالای مایع حفظ کند.

این ویژگی باعث می‌شود که برخلاف بسیاری از فلومترهای سنتی، وقفه‌ای در اندازه‌گیری ایجاد نشود و داده‌های فرایندی همواره در دسترس باشند. این قابلیت برای پایش تولید و تصمیم‌گیری عملیاتی بسیار ارزشمند است.

دامنه اندازه‌گیری گسترده و حذف اوریفیس‌پلیت‌ها

FLOWSIC600 DRU‑S دارای نسبت Turn-down برابر یا بزرگ‌تر از 100:1 است. این دامنه اندازه‌گیری بسیار گسترده به این معناست که فلومتر می‌تواند تغییرات شدید دبی را با یک تجهیز واحد پوشش دهد.

در بسیاری از پروژه‌های قدیمی، برای پوشش این دامنه ناچار به استفاده از چندین اوریفیس‌پلیت با سایزهای مختلف بوده‌اند. FLOWSIC600 DRU‑S این محدودیت را به‌طور کامل حذف می‌کند و اندازه‌گیری دقیق را بدون نیاز به تعویض تجهیزات مکانیکی فراهم می‌سازد.

اصل اندازه‌گیری اولتراسونیک

این فلومتر بر پایه اصل اندازه‌گیری اختلاف زمان عبور امواج اولتراسونیک (Ultrasonic Transit Time Difference) کار می‌کند. در این روش، امواج اولتراسونیک در جهت و خلاف جهت جریان حرکت می‌کنند و اختلاف زمان رسیدن آن‌ها مبنای محاسبه سرعت جریان و دبی حجمی قرار می‌گیرد.

عدم وجود قطعات متحرک در مسیر سیال، به معنای نبود افت فشار و عدم سایش مکانیکی است. بنابراین FLOWSIC600 DRU‑S نه‌تنها دقت بالایی دارد، بلکه عمر کاری طولانی و هزینه نگهداری بسیار پایینی نیز ارائه می‌دهد.

متغیرهای اندازه‌گیری‌شده

FLOWSIC600 DRU‑S قادر است پارامترهای کلیدی فرایند را به‌صورت هم‌زمان اندازه‌گیری و محاسبه کند. این متغیرها شامل دبی حجمی تصحیح‌شده، حجم تصحیح‌شده، سرعت گاز و سرعت صوت هستند.

اندازه‌گیری سرعت صوت نقش مهمی در ارزیابی شرایط فرایندی و کیفیت گاز ایفا می‌کند و پایه‌ای برای قابلیت‌های تشخیصی پیشرفته دستگاه محسوب می‌شود.

قابلیت تشخیص مایعات و پایش پیشرفته فرایند

یکی از ویژگی‌های منحصربه‌فرد FLOWSIC600 DRU‑S، قابلیت تشخیصی جدید تشخیص مایع (Liquid Indication) است. این قابلیت به اپراتورها امکان می‌دهد حضور مایعات در جریان گاز را به‌صورت بلادرنگ شناسایی کرده و شرایط فرایندی را با دقت بیشتری پایش کنند.

این توانمندی به‌طور مستقیم در کنترل کیفیت داده‌ها، تحلیل عملکرد چاه و تصمیم‌گیری عملیاتی سریع‌تر نقش دارد و ارزش افزوده قابل توجهی برای بهره‌برداران ایجاد می‌کند.

پایش از راه دور و اتصال Plug & Play

FLOWSIC600 DRU‑S از قابلیت اتصال Plug & Play به Monitoring Box برخوردار است. این امکان، پایش از راه دور داده‌های اندازه‌گیری و اطلاعات تشخیصی را فراهم می‌سازد.

با استفاده از این قابلیت، نیاز به حضور فیزیکی در محل نصب کاهش یافته و عیب‌یابی، تحلیل عملکرد و برنامه‌ریزی بهره‌برداری به‌شکل مؤثرتری انجام می‌شود.

مزایای عملیاتی و اقتصادی

این فلومتر از نظر قابلیت اطمینان در بالاترین سطح قرار دارد و حتی در شرایط گاز مرطوب و آلوده، اندازه‌گیری پیوسته و پایدار را تضمین می‌کند.

از منظر اقتصادی، FLOWSIC600 DRU‑S نیاز به کالیبراسیون‌های پرهزینه دبی را حذف کرده و هزینه سرمایه‌گذاری اولیه را به‌طور قابل توجهی کاهش می‌دهد. همچنین با بهره‌گیری از تشخیص بلادرنگ و پایش از راه دور، نگهداری برنامه‌ریزی‌شده سنتی حذف شده و هزینه‌های عملیاتی کاهش می‌یابد.

سنسورهای اولتراسونیک مقاوم از جنس تیتانیوم

در این فلومتر از سنسورهای اولتراسونیک تیتانیومی مقاوم در برابر گاز مرطوب استفاده شده است. این سنسورها مقاومت بالایی در برابر خوردگی، سایش و شرایط سخت فرایندی دارند و عمر کاری طولانی دستگاه را تضمین می‌کنند.

تکرارپذیری و دقت اندازه‌گیری

تکرارپذیری FLOWSIC600 DRU‑S برابر با ±۰٫۲ درصد مقدار اندازه‌گیری‌شده است که بسته به شرایط نصب، در محدوده Qt تا Qmax تعریف می‌شود.

از نظر دقت، خطای اندازه‌گیری در بازه Qt تا Qmax برابر با ±۲ درصد است. این سطح دقت برای کاربردهای سرچاهی و تولید گاز کاملاً مناسب و اقتصادی محسوب می‌شود.

محدوده دمای سیال

این فلومتر برای کار در بازه دمایی منفی ۴۰ تا مثبت ۱۰۰ درجه سانتی‌گراد یا معادل منفی ۴۰ تا ۲۱۲ درجه فارنهایت طراحی شده است. این محدوده، اغلب شرایط محیطی و فرایندی میادین نفت و گاز را پوشش می‌دهد.

محدوده فشار عملیاتی

FLOWSIC600 DRU‑S بسته به کلاس فلنج، محدوده‌های فشاری متفاوتی را پوشش می‌دهد.

برای ANSI CL150 فشار کاری از ۰ تا ۱۶ بار گیج و برای ANSI CL600 فشار از ۰ تا ۱۰۰ بار گیج قابل پشتیبانی است. این انعطاف‌پذیری دستگاه را برای طیف وسیعی از پروژه‌ها مناسب می‌سازد.

سایزهای نامی لوله

این فلومتر برای سایزهای ۲، ۳ و ۴ اینچ طراحی شده است که دقیقاً متناسب با نیازهای متداول کاربردهای سرچاهی و Gaslift می‌باشد.

تأییدیه‌های مناطق خطرناک

FLOWSIC600 DRU‑S دارای تأییدیه‌های کامل IECEx، ATEX و NEC/CEC است. ترنسدیوسرهای اولتراسونیک آن به‌صورت ذاتی ایمن (Intrinsically Safe) طراحی شده‌اند و امکان استفاده ایمن از دستگاه در مناطق مستعد انفجار را فراهم می‌کنند.

خروجی‌ها و ارتباطات دیجیتال

این فلومتر دارای دو خروجی دیجیتال و یک خروجی فرکانسی با ولتاژ ۳۰ ولت و جریان ۱۰ میلی‌آمپر است. خروجی‌ها به‌صورت Passive، ایزوله گالوانیکی و Open Collector بوده و تا فرکانس ۶ کیلوهرتز مقیاس‌پذیر هستند.

در بخش ارتباطی، FLOWSIC600 DRU‑S از RTU RS‑485 و ASCII RS‑485 پشتیبانی می‌کند که هر دو برای پیکربندی، انتقال داده و اطلاعات تشخیصی قابل استفاده هستند.

جمع‌بندی نهایی

فلومتر اولتراسونیک Endress+Hauser FLOWSIC600 DRU‑S یک راهکار تخصصی، مقاوم و اقتصادی برای اندازه‌گیری گاز در شرایط واقعی تولید است. طراحی ویژه برای گاز مرطوب، دامنه اندازه‌گیری بسیار گسترده، تشخیص مایعات، پایش از راه دور و سنسورهای تیتانیومی بادوام، این دستگاه را به انتخابی ایده‌آل برای سرچاه‌ها، Gaslift و واحدهای فرآورش گاز خام تبدیل کرده است.
