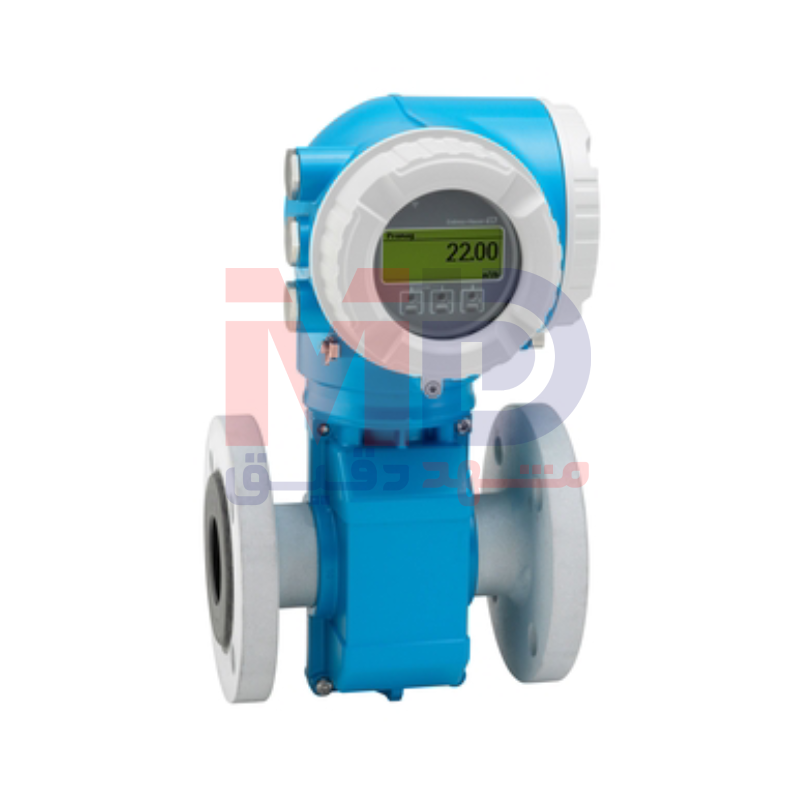

فلومتر الکترومغناطیسی Endress+Hauser W 300

معرفی فلومتر الکترومغناطیسی Endress+Hauser W 300

فلومتر الکترومغناطیسی Endress+Hauser Promag W 300 یکی از پیشرفته‌ترین و قابل‌اعتمادترین راهکارها برای اندازه‌گیری جریان آب و فاضلاب در کاربردهای صنعتی و شهری به شمار می‌رود. این تجهیز در رده محصولات پریمیوم سری Promag W قرار دارد و با تمرکز ویژه بر دقت بلندمدت، پایداری عملکرد و ایمنی عملیاتی طراحی شده است. Promag W 300 به‌گونه‌ای توسعه یافته که بتواند در سخت‌ترین شرایط محیطی، از جمله نصب‌های مدفون، زیرآبی و مناطق دارای الزامات ایمنی بالا، عملکردی پایدار و قابل اطمینان ارائه دهد. بهره‌گیری از ترانسمیتر کامپکت با قابلیت دسترسی آسان از یک سمت، اتصال‌پذیری گسترده و فناوری Heartbeat، این فلومتر را به انتخاب اول بسیاری از شرکت‌های آب و فاضلاب، صنایع سنگین و پروژه‌های زیرساختی بزرگ تبدیل کرده است.

حوزه کاربرد و فلسفه طراحی

Promag W 300 به‌طور اختصاصی برای اندازه‌گیری آب خام، آب آشامیدنی، آب صنعتی، پساب و فاضلاب در شبکه‌های شهری و صنعتی طراحی شده است. این فلومتر پاسخگوی نیاز کاربردهایی است که علاوه بر دقت، به تکرارپذیری، تأییدیه‌های قانونی و مقاومت بالا در برابر شرایط محیطی نیاز دارند. طراحی این دستگاه با هدف استفاده ایمن در مناطق مستعد خطر و محیط‌های خشن انجام شده و تأییدیه‌های بین‌المللی گسترده، امکان به‌کارگیری آن در پروژه‌های ملی و بین‌المللی را فراهم کرده است.

اصل اندازه‌گیری و ویژگی‌های بنیادی عملکرد

فلومتر Endress+Hauser W 300 بر پایه اصل اندازه‌گیری الکترومغناطیسی عمل می‌کند. این اصل که مبتنی بر قانون القای فاراده است، اندازه‌گیری دبی را مستقل از تغییرات فشار، چگالی، دما و ویسکوزیته سیال ممکن می‌سازد. اندازه‌گیری دوطرفه جریان به کاربر اجازه می‌دهد تا جریان رفت و برگشت را با همان دقت ثبت کند. این ویژگی در شبکه‌های انتقال آب و فاضلاب که تغییر جهت جریان ممکن است رخ دهد، اهمیت بالایی دارد. نبود قطعات متحرک در مسیر جریان نیز باعث افزایش طول عمر تجهیز و حذف نیاز به تعمیرات مکانیکی می‌شود.

عدم افت فشار و پایداری اندازه‌گیری

یکی از مزایای کلیدی Promag W 300 اندازه‌گیری جریان بدون افت فشار است. از آنجا که هیچ تنگ‌شدگی در مقطع لوله ایجاد نمی‌شود، انرژی سیستم پمپاژ حفظ شده و بازده کلی شبکه افزایش می‌یابد. علاوه بر آن، این فلومتر قادر است حتی با طول مستقیم ورودی صفر برابر قطر اسمی لوله (0 × DN inlet run) دقت ثابت و قابل اعتمادی ارائه دهد. این ویژگی امکان نصب آسان‌تر در فضاهای محدود و ایستگاه‌های تاسیساتی متراکم را فراهم می‌کند.

طراحی سنسور برای شرایط سخت عملیاتی

سنسور Promag W 300 برای بهره‌برداری بلندمدت در شرایط سخت طراحی شده است. ساختار کاملاً جوشکاری‌شده و بسیار مقاوم سنسور، تضمین‌کننده عملکرد پایدار در طول سال‌ها بهره‌برداری مداوم است. این سنسور مطابق با الزامات خاص صنعت آب و فاضلاب طراحی شده و با برخورداری از تأییدیه‌های بین‌المللی آب آشامیدنی، در خطوط حساس انتقال و توزیع نیز قابل استفاده است. حفاظت در برابر خوردگی مطابق با استاندارد EN ISO 12944، امکان نصب زیرزمینی یا زیرآبی را بدون نگرانی از تخریب بدنه فراهم می‌کند.

انعطاف‌پذیری در اتصالات فرایندی

Promag W 300 از نظر مهندسی نصب، انعطاف‌پذیری بالایی ارائه می‌دهد. این فلومتر با سنسورهایی با اتصال فرایندی ثابت یا Lap-joint عرضه می‌شود که امکان تطبیق با انواع استانداردهای لوله‌کشی را فراهم می‌کند. این ویژگی برای پروژه‌هایی با محدودیت‌های خاص مکانیکی یا نیاز به هم‌راستاسازی دقیق بسیار ارزشمند است و فرآیند مهندسی و اجرا را ساده‌تر می‌سازد.

محدوده قطر اسمی و گستره کاربرد

فلومتر الکترومغناطیسی W 300 در بازه بسیار وسیع قطر اسمی DN ۲۵ تا DN ۳۰۰۰ تولید می‌شود. این گستره گسترده، امکان استفاده از دستگاه را از خطوط فرعی کوچک تا خطوط انتقال اصلی با دبی‌های بسیار بالا فراهم می‌کند. چنین دامنه‌ای باعث می‌شود Promag W 300 انتخابی جامع برای شبکه‌های آب شهری، تصفیه‌خانه‌های بزرگ، صنایع فولاد، نیروگاه‌ها و زیرساخت‌های حیاتی باشد.

متریال‌های در تماس با سیال

مواد در تماس با سیال در Promag W 300 به‌گونه‌ای انتخاب شده‌اند که حداکثر سازگاری با آب و فاضلاب و مقاومت در برابر سایش و خوردگی را تضمین کنند. آستر داخلی در گزینه‌های پلی‌یورتان، لاستیک سخت و PTFE عرضه می‌شود که هر یک برای بازه خاصی از دما و کاربرد طراحی شده‌اند. الکترودها از جنس استنلس استیل 1.4435 معادل 316L، آلیاژ مقاوم Alloy C22 و تانتالوم قابل انتخاب هستند تا دستگاه با شرایط شیمیایی مختلف سازگار شود.

متغیرهای اندازه‌گیری و قابلیت‌های چندگانه

Promag W 300 قادر به اندازه‌گیری دبی حجمی، رسانایی و دبی جرمی است. این قابلیت چندمتغیره، اطلاعات ارزشمندی برای پایش فرایند، تشخیص نشتی، کنترل کیفیت آب و بهینه‌سازی عملکرد تأسیسات فراهم می‌کند. داده‌های اندازه‌گیری به‌صورت پیوسته و پایدار ثبت شده و برای سیستم‌های کنترلی و مانیتورینگ کاملاً قابل اتکا هستند.

دقت اندازه‌گیری و عملکرد متروالوجیک

حداکثر خطای اندازه‌گیری دبی حجمی در حالت استاندارد برابر با ±۰٫۵ درصد مقدار قرائت‌شده به‌علاوه ±۱ میلی‌متر بر ثانیه است. در صورت انتخاب نسخه دقت بالا، این مقدار به ±۰٫۲ درصد مقدار قرائت‌شده به‌علاوه ±۲ میلی‌متر بر ثانیه کاهش می‌یابد. این پایداری دقت، Promag W 300 را برای کاربردهای مرتبط با صورتحساب‌گیری و انتقال مالکیت مطابق با MI-001 و OIML R49 کاملاً مناسب می‌سازد.

محدوده اندازه‌گیری و فشار فرایندی

بازه اندازه‌گیری جریان در Promag W 300 از ۰٫۵ متر مکعب بر ساعت تا ۲۶۳۰۰۰ متر مکعب بر ساعت تعریف شده است. حداکثر فشار فرایندی قابل تحمل برابر با PN ۴۰، Class ۳۰۰ و 20K می‌باشد. این مقادیر، کاربری فلومتر را در خطوط فشار بالا و شبکه‌های انتقال اصلی کاملاً تضمین می‌کنند.

محدوده دمای عملیاتی سیال و محیط

بسته به نوع آستر انتخابی، محدوده دمای سیال متغیر است. آستر لاستیک سخت برای دمای صفر تا ۸۰ درجه سانتی‌گراد، پلی‌یورتان برای منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد و PTFE برای منفی ۲۰ تا مثبت ۹۰ درجه سانتی‌گراد مناسب است. دمای محیط نیز برای فلنج‌های فولاد کربنی از منفی ۱۰ تا مثبت ۶۰ درجه و برای فلنج‌های استنلس استیل از منفی ۴۰ تا مثبت ۶۰ درجه سانتی‌گراد تعریف شده است.

بدنه سنسور و ساختار مکانیکی

بدنه سنسور در سایزهای DN ۲۵ تا ۳۰۰ از آلیاژ AlSi10Mg با پوشش محافظ ساخته شده است. برای سایزهای بزرگ‌تر، بدنه از فولاد کربنی با پوشش حفاظتی ویژه استفاده می‌شود. محفظه اتصال سنسور نیز در نسخه استاندارد از AlSi10Mg و در نسخه آپشنال از پلی‌کربنات یا استنلس استیل 1.4409 مشابه 316L تولید می‌شود.

طراحی ترانسمیتر و درجه حفاظت

ترانسمیتر Promag W 300 دارای طراحی کامپکت با دو محفظه مجزا و امکان استفاده از حداکثر سه ورودی و خروجی است. بدنه ترانسمیتر از AlSi10Mg پوشش‌دار یا استنلس استیل ساخته شده و در نسخه بهداشتی نیز در دسترس است. درجه حفاظت IP68 با محفظه Type 6P، امکان نصب دائمی در محیط‌های مرطوب، مدفون یا زیرآبی را فراهم می‌کند.

نمایشگر، بهره‌برداری و دسترسی بی‌سیم

این فلومتر به نمایشگر چهارخطی با نور پس‌زمینه و کنترل لمسی مجهز است که امکان بهره‌برداری از بیرون محفظه را فراهم می‌کند. دسترسی WLAN و قابلیت استفاده از نمایشگر ریموت، انعطاف‌پذیری بهره‌برداری را افزایش داده و راه‌اندازی و عیب‌یابی را ساده‌تر می‌سازد. پیکربندی دستگاه از طریق نمایشگر محلی و ابزارهای بهره‌برداری استاندارد امکان‌پذیر است.

خروجی‌ها و امکانات ارتباطی گسترده

Promag W 300 دارای حداکثر سه خروجی شامل ۴ تا ۲۰ میلی‌آمپر HART، WirelessHART، خروجی پالسی، فرکانسی، سوئیچی، پالسی دوبل و رله‌ای است. علاوه بر آن، ورودی وضعیت و ورودی ۴ تا ۲۰ میلی‌آمپر نیز در دسترس می‌باشد. پشتیبانی از پروتکل‌های ارتباطی متعددی مانند HART، PROFIBUS DP و PA، FOUNDATION Fieldbus، Modbus RS485 و TCP، PROFINET، Ethernet/IP، OPC-UA و Ethernet-APL، یکپارچگی کامل با سیستم‌های کنترلی مدرن را تضمین می‌کند.

منبع تغذیه و ایمنی کارکرد

منبع تغذیه Promag W 300 در نسخه‌های DC ۲۴ ولت، AC ۱۰۰ تا ۲۳۰ ولت و ترکیبی AC/DC برای نواحی غیرخطرناک ارائه می‌شود. این انعطاف در تغذیه، استفاده از دستگاه را در طیف وسیعی از پروژه‌ها ساده‌تر می‌سازد.

تأییدیه‌های ایمنی، قانونی و فناوری Heartbeat

این فلومتر دارای تأییدیه‌های ATEX، IECEx، cCSAus، INMETRO، NEPSI، EAC، JPN، UK Ex و KC برای استفاده در مناطق خطرناک است. همچنین ایمنی عملکردی مطابق IEC 61508 و IEC 61511 تضمین شده است. فناوری Heartbeat امکان تأیید صحت اندازه‌گیری و پایش سلامت دستگاه را مطابق با ISO 9001:2015 و تأییدیه TÜV SÜD فراهم می‌کند.

گواهی‌ها و استانداردهای بین‌المللی

Promag W 300 دارای گواهی‌های دریایی LR، DNV، ABS و BV، گواهی فشار PED و CRN و گواهی متریال ۳٫۱ می‌باشد. تأییدیه‌های بهداشتی ACS، KTW-BWGL، NSF 61 و WRAS BS 6920 نیز امکان استفاده ایمن در خطوط آب آشامیدنی را تضمین می‌کنند.

جمع‌بندی نهایی

فلومتر الکترومغناطیسی Endress+Hauser W 300 یک راهکار پریمیوم، دقیق و بسیار مقاوم برای اندازه‌گیری آب و فاضلاب در کاربردهای صنعتی و شهری است. ترکیب دقت بالا، پایداری بلندمدت، فناوری Heartbeat، ارتباطات گسترده و تأییدیه‌های بین‌المللی، این محصول را به انتخابی مطمئن برای پروژه‌های حیاتی و زیرساختی تبدیل کرده است.
