معرفی کلی فلومتر جرمی حرارتی Endress+Hauser FMD71
فلومتر جرمی حرارتی Endress+Hauser FMD71 که با نام فنی Deltabar FMD71 Electronic DP شناخته میشود، در اصل یک سیستم اختلاف فشار الکترونیکی (Electronic Differential Pressure System) پیشرفته است که برای اندازهگیری سطح، حجم، جرم و فشار مایعات در مخازن تحت فشار، ستونهای تقطیر و اواپراتورها طراحی شده است. این تجهیز با معماری نوآورانه خود، جایگزین سیستمهای مکانیکی سنتی اختلاف فشار شده و دقت، ایمنی و پایداری بسیار بالاتری را در فرآیندهای صنعتی فراهم میکند.
جایگاه FMD71 در سبد محصولات Endress+Hauser
Endress+Hauser FMD71 در خانواده فرستندههای اختلاف فشار سری Deltabar قرار میگیرد و بهعنوان یکی از پیشرفتهترین راهکارهای Electronic DP در صنعت شناخته میشود. این محصول بهطور ویژه برای کاربردهایی توسعه یافته که در آنها اندازهگیری سطح، جرم یا حجم مایعات در شرایط فشار بالا، دمای متغیر و استانداردهای ایمنی و بهداشتی سختگیرانه اهمیت بالایی دارد.
حوزه کاربرد و فلسفه طراحی
سیستم الکترونیکی dp مدل FMD71 برای اندازهگیری اختلاف فشار، سطح، حجم و جرم مایعات در مخازن تحت فشار و تجهیزات فرآیندی مانند ستونهای تقطیر و اواپراتورها طراحی شده است. فلسفه اصلی طراحی این محصول، حذف کامل مشکلات مکانیکی مرتبط با سیستمهای سنتی اختلاف فشار و جایگزینی آنها با یک ساختار تمامدیجیتال، ایمن و قابلاعتماد است.
کاربرد در مخازن تحت فشار
در مخازن تحت فشار، اندازهگیری دقیق سطح یا جرم مایع همواره با چالشهایی مانند تغییر فشار گاز بالای مخزن همراه است. FMD71 با استفاده از دو سنسور فشار دیجیتال، این مسئله را بهطور کامل برطرف میکند و اندازهگیری دقیقی از سطح یا جرم واقعی سیال ارائه میدهد.
کاربرد در ستونهای تقطیر و اواپراتورها
در ستونهای تقطیر و تجهیزات تبخیری، پایش سطح و اختلاف فشار نقشی اساسی در کنترل فرآیند دارد. سیستم Electronic DP Deltabar FMD71 با دقت بالا و پایداری طولانیمدت، دادههای قابلاعتمادی برای سیستمهای کنترلی فراهم میکند و عملکرد پایدار فرآیند را تضمین مینماید.
اصل اندازهگیری اختلاف فشار الکترونیکی

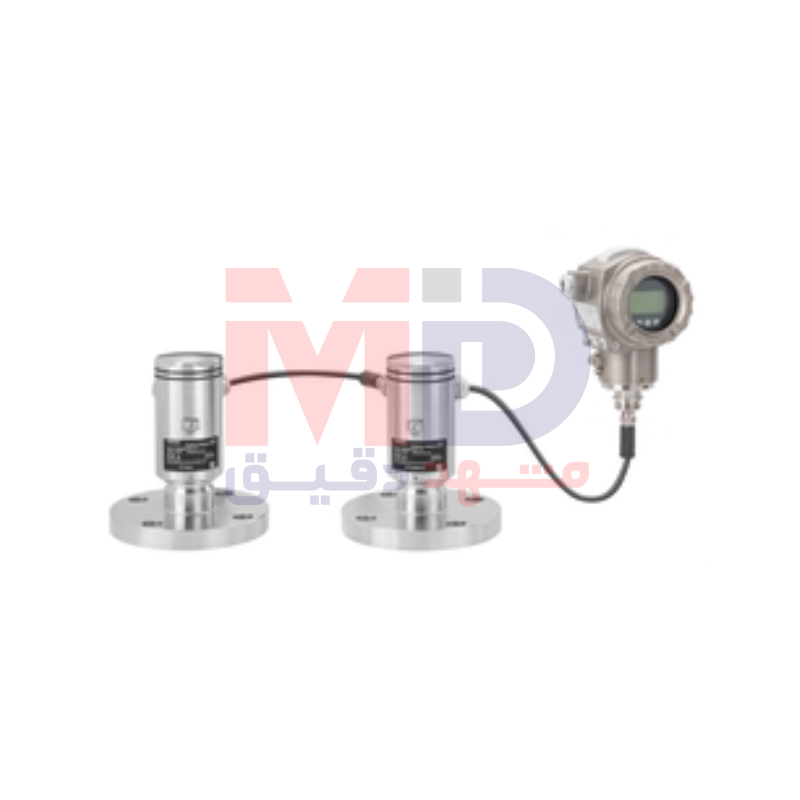

اصل اندازهگیری در Endress+Hauser FMD71 مبتنی بر Differential Pressure است، اما با یک تفاوت اساسی نسبت به سیستمهای سنتی. در این تجهیز، بهجای استفاده از لاینهای ایمپالس مکانیکی، دو سنسور فشار دیجیتال بهکار میروند که دادههای خود را بهصورت الکترونیکی به ترانسمیتر ارسال میکنند.
نقش سنسور فشار بالا و فشار پایین
در این سیستم، سنسور فشار بالا (HP) فشار هیدرواستاتیک ستون مایع را اندازهگیری میکند، در حالی که سنسور فشار پایین (LP) فشار هد یا فشار بالای مخزن را اندازهگیری مینماید. ترانسمیتر با استفاده از این دو مقدار دیجیتال، سطح، حجم یا جرم مایع را با دقت بالا محاسبه میکند.
حذف مشکلات سیستمهای مکانیکی سنتی
یکی از بزرگترین مزایای FMD71 حذف کامل مشکلاتی مانند گرفتگی لاینهای ایمپالس، نشتی، خطاهای ناشی از اختلاف دما و نیاز به تعمیرات مکرر است. این ویژگی باعث افزایش قابلتوجه قابلیت اطمینان و دسترسپذیری فرآیند میشود.
انواع کمیتهای قابل اندازهگیری
فلومتر Endress+Hauser FMD71 برای اندازهگیری اختلاف فشار، سطح، حجم و جرم مایعات طراحی شده است. این چندمتغیره بودن، باعث میشود تنها با یک سیستم اندازهگیری، اطلاعات متنوعی از فرآیند در اختیار اپراتور قرار گیرد.
محدوده اندازهگیری فشار
سیستم Deltabar FMD71 دارای سلول اندازهگیری با بازه 100 میلیبار تا 40 بار معادل 1.5 تا 600 psi است. این بازه گسترده، امکان استفاده از دستگاه را در کاربردهای بسیار متنوع صنعتی فراهم میکند.
نسبت Turn Down بالا
حداکثر نسبت Turn Down برابر با 100:1 یکی از ویژگیهای مهم FMD71 است. این قابلیت به کاربر اجازه میدهد تا در محدوده وسیعی از فشار، اندازهگیری پایدار و دقیق داشته باشد.
دقت اندازهگیری بالا
دقت مرجع این سیستم بسیار چشمگیر است. دقت هر سنسور بهصورت مجزا تا ±0.05 درصد و دقت کل سیستم تا ±0.07 درصد تعریف شده است. این سطح از Accuracy، FMD71 را به گزینهای ایدهآل برای کاربردهای حساس تبدیل میکند.
نسخه PLATINUM با دقت بالاتر
در نسخه PLATINUM، دقت هر سنسور به 0.05 درصد از مقدار اندازهگیری میرسد. این نسخه برای فرآیندهایی مناسب است که نیاز به بالاترین سطح دقت و تکرارپذیری دارند.
پایداری بلندمدت اندازهگیری
Long Term Stability این دستگاه برابر با 0.05 درصد از URL در سال برای هر سنسور است. این پایداری بالا تضمین میکند که دستگاه در طول زمان نیاز حداقلی به کالیبراسیون مجدد خواهد داشت.
سلول اندازهگیری سرامیکی Ceraphire
Heart اصلی FMD71، سنسور سرامیکی Ceraphire با خلوص 99.9 درصد Al₂O₃ است. این سنسور مقاومت بسیار بالایی در برابر اضافهبار، خوردگی و تغییرات دما دارد و برای کاربردهای صنعتی سنگین ایدهآل است.
مقاومت در برابر اضافه فشار
حداکثر حد تحمل اضافهفشار در FMD71 برابر با 60 بار معادل 900 psi است. این ویژگی ایمنی دستگاه را در شرایط غیرعادی فرآیندی تضمین میکند.
مقاومت در برابر خلأ
این سیستم دارای مقاومت کامل در برابر خلأ تا 0 میلیبار است، که آن را برای فرآیندهایی با نوسانات شدید فشار مناسب میسازد.
دمای مجاز فرآیند
محدوده دمای فرآیند در Endress+Hauser FMD71 از منفی 25 تا مثبت 150 درجه سانتیگراد معادل منفی 13 تا مثبت 302 درجه فارنهایت تعریف شده است. این بازه گسترده پوششدهنده اغلب فرآیندهای صنعتی است.
دمای محیطی قابل تحمل
دمای محیطی مجاز برای عملکرد دستگاه بین منفی 40 تا مثبت 80 درجه سانتیگراد معادل منفی 40 تا مثبت 176 درجه فارنهایت است که امکان نصب در شرایط محیطی سخت را فراهم میکند.
اتصالات فرآیندی متنوع
FMD71 با انواع اتصالات رزوهای و فلنجی مطابق استانداردهای DIN، ASME و JIS ارائه میشود. این تنوع امکان سازگاری با انواع سیستمهای لولهکشی و مخازن را ایجاد میکند.
اتصالات فرآیندی بهداشتی
برای کاربردهای بهداشتی، این دستگاه با اتصالات DIN11851، DIN11864‑1، Tri‑Clamp، DRD و Varivent در دسترس است. این اتصالات امکان استفاده ایمن در صنایع غذایی، دارویی و نوشیدنی را فراهم میکنند.
جنس دیافراگم فرآیندی
دیافراگم فرآیندی در FMD71 از جنس سرامیک، فولاد ضدزنگ 316L یا Alloy C ساخته میشود که مقاومت شیمیایی و مکانیکی بالایی دارد.
متریال گسکتها
گسکتهای قابل استفاده در این سیستم شامل Viton، Kalrez، EPDM، NBR و Silicone هستند. این تنوع متریال، سازگاری دستگاه با انواع سیالات و شرایط فرآیندی را تضمین میکند.
سیال پرکننده سیستم
سیال پرکننده داخلی در FMD71 Silicone Oil است که پایداری حرارتی و عملکرد قابلاعتمادی در شرایط مختلف دمایی فراهم میکند.
بدنه و جنس هوزینگ
هوزینگ دستگاه از آلومینیوم دایکست یا استنلس استیل ساخته میشود که مقاومت مکانیکی بالا و طول عمر زیاد را تضمین میکند.
منبع تغذیه و سیگنال خروجی
Endress+Hauser FMD71 با تغذیه 4 تا 20 میلیآمپر HART کار میکند. ولتاژ تغذیه در نسخه غیر ضدانفجار 12 تا 45 ولت DC و در نسخه Ex ia برابر با 12 تا 30 ولت DC است.
ارتباطات و پروتکل HART
ارتباط HART امکان انتقال دادههای متغیر فرآیندی، تنظیمات و اطلاعات تشخیصی را فراهم میکند. این پروتکل نقش مهمی در مدیریت دارایی و نگهداری پیشگیرانه دارد.
اندازهگیری چندمتغیره
یکی از مزایای کلیدی FMD71، Multivariable Measurement است. با استفاده از HART، اختلاف فشار، فشار هد و دمای سنسورها بهصورت همزمان از یک سیستم قابل دریافت است.
تشخیص سلامت سیستم
این دستگاه دارای Diagnostic پیوسته مبتنی بر HART است که وضعیت سلامت کل سیستم را بهطور مداوم پایش میکند و ریسک خرابی ناگهانی را کاهش میدهد.
افزایش ایمنی فرآیند
ساختار و معماری جدید Electronic DP در FMD71، ریسکهای ایمنی را به حداقل میرساند، زیرا نقاط نشتی و المانهای مکانیکی حذف شدهاند.
کاهش هزینه کل مالکیت
یکی از مهمترین مزایای Endress+Hauser FMD71، کاهش Total Cost of Ownership است. کاهش زمان نصب، حداقل نیاز به نگهداری، کاهش توقفات فرآیندی و کاهش قطعات یدکی، همگی به صرفهجویی اقتصادی منجر میشوند.
تکرارپذیری بالا و پایداری طولانیمدت
High Reproducibility و Long‑Term Stability از ویژگیهای شاخص این سیستم هستند که آن را برای فرآیندهای حساس و طولانیمدت به گزینهای ایدهآل تبدیل میکنند.
گواهیها و تأییدیههای ضدانفجار
FMD71 دارای گواهیهای بینالمللی ضدانفجار شامل ATEX، FM، CSA، IECEx، NEPSI، INMETRO و UK Ex است و میتواند با اطمینان در مناطق خطرناک مورد استفاده قرار گیرد.
تأییدیههای طراحی صنعتی
این سیستم مطابق الزامات NACE MR0175 برای محیطهای خورنده و دارای ترش و همچنین EN10204‑3.1 برای مدارک متریال طراحی و تولید میشود.
تأییدیههای بهداشتی
Endress+Hauser FMD71 دارای تأییدیههای معتبر بهداشتی شامل EHEDG و 3‑A است که استفاده از آن را در صنایع غذایی و دارویی تضمین میکند.
جمعبندی نهایی
فلومتر جرمی حرارتی Endress+Hauser FMD71 یا سیستم اختلاف فشار الکترونیکی Deltabar FMD71، راهکاری پیشرفته، دقیق و ایمن برای اندازهگیری سطح، حجم، جرم و اختلاف فشار مایعات در شرایط فرآیندی پیچیده است. حذف کامل مشکلات مکانیکی، دقت بالا، پایداری طولانیمدت، ایمنی پیشرفته، ارتباطات HART، تأییدیههای بینالمللی و بهداشتی، این محصول را به یکی از قابلاعتمادترین گزینهها برای صنایع نفت و گاز، شیمیایی، غذایی، دارویی و نیروگاهی تبدیل کرده است.
