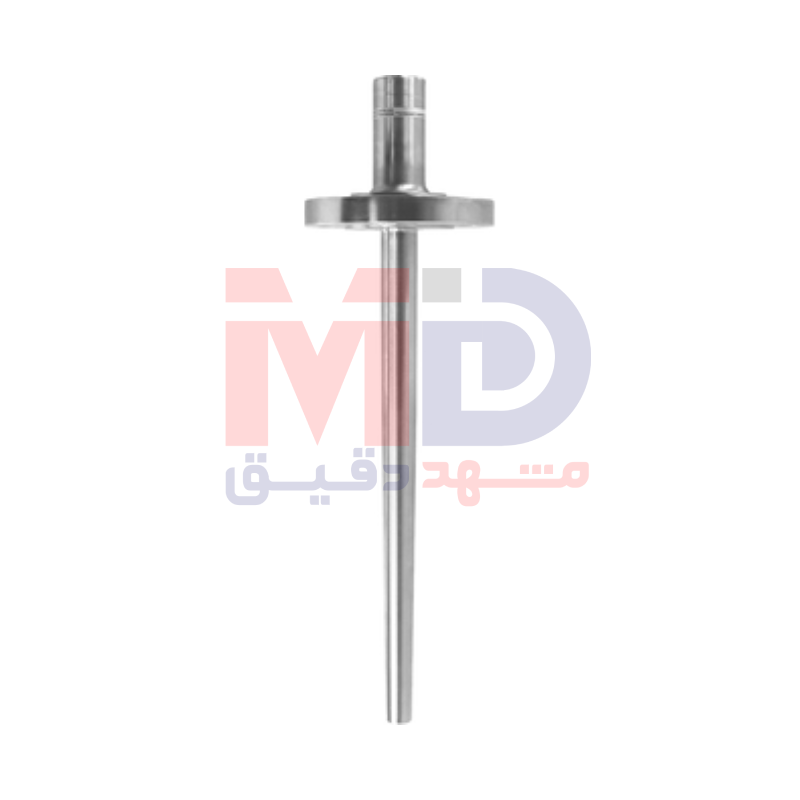

معرفی کلی ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 یکی از پیشرفتهترین و مقاومترین ترموولهای صنعتی شرکت اندرسهاوزر است که بهطور اختصاصی برای کاربردهای Heavy Duty و شرایط فرآیندی بسیار دشوار طراحی شده است. این ترموول با ساختار Bar Stock ماشینکاریشده از شمش توپر، توان تحمل فشارهای بسیار بالا، دماهای گسترده و تنشهای مکانیکی شدید را دارد و بهعنوان یک راهکار حرفهای برای حفاظت از سنسورهای اندازهگیری دما شناخته میشود. TA555 برای استفاده همراه با ترمومترهای مقاومتی (RTD) و ترموکوپلها (TC) توسعه یافته و نقش کلیدی در پایداری اندازهگیری و افزایش ایمنی فرآیند ایفا میکند.
نقش ترموول در کاربردهای Heavy Duty
در صنایع سنگین، شرایط فرآیندی اغلب شامل فشارهای بسیار بالا، دماهای شدید، جریانهای پرسرعت سیال، ارتعاشات مداوم و شوکهای حرارتی ناگهانی است. در چنین محیطهایی، انتخاب ترموول مناسب بهعنوان یک جزء کلیدی ابزار دقیق اهمیت ویژهای دارد. ترموول Endress+Hauser TA555 با در نظر گرفتن تمامی این عوامل طراحی شده و از سنسور دما در برابر آسیبهای مکانیکی، خوردگی، نشتی و شکست محافظت میکند. این ترموول علاوه بر حفظ ایمنی فرآیند، از توقفهای ناخواسته تولید و هزینههای سنگین تعمیرات نیز جلوگیری مینماید.
Field of Application و الزامات طراحی
به دلیل شرایط بسیار چالشبرانگیز در کاربردهای Heavy Duty، ظرفیت بارگذاری ترموول باید با دقت بسیار بالا محاسبه شود. در طراحی ترموول TA555، این موضوع بهصورت کاملاً مهندسیشده لحاظ شده است. کیفیت بالای مواد اولیه و فرآیند ساخت این محصول از طریق انجام مجموعهای از تستهای دقیق تأیید میشود که شامل آزمون نفوذ رنگ (Dye Penetration Test)، تست اولتراسونیک (Ultrasound Test)، آزمون نشت هلیوم (Helium Leakage Test)، تست تحمل فشار (Pressure Endurance Test) و سایر روشهای آزمون غیرمخرب مواد است. این آزمایشها تضمین میکنند که ترموول TA555 حتی در سختترین شرایط کاری نیز عملکرد ایمن و مطمئن خود را حفظ میکند.
سازگاری با RTD و ترموکوپل
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 برای استفاده با ترمومترهای مقاومتی (RTD) و ترموکوپلها طراحی شده است. این سازگاری کامل باعث میشود که TA555 در طیف وسیعی از صنایع مانند نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، صنایع شیمیایی و واحدهای فرایندی با فشار و دمای بالا قابل استفاده باشد. این ترموول بستری ایمن برای نصب سنسور دما فراهم کرده و پایداری سیگنال اندازهگیری را در شرایط بحرانی تضمین میکند.
Measuring Principle و ساختار Bar Stock
اصل اندازهگیری در ترموول TA555 بر پایه Bar Stock Thermowell است. در این نوع ساختار، ترموول از یک قطعه فلزی توپر ماشینکاری میشود که در مقایسه با ترموولهای ساختهشده از لوله، استحکام مکانیکی بسیار بالاتری دارد. این ویژگی، TA555 را برای کاربردهایی که نیاز به تحمل فشارهای استاتیک بسیار بالا دارند، به گزینهای ایدهآل تبدیل کرده است و امکان استفاده ایمن در فشارهایی تا 500 بار را فراهم میسازد.
Characteristic / Application و سبک طراحی
ترموول Endress+Hauser TA555 با طراحی Metric Style و ساختار مدولار ارائه میشود. این ترموول دارای Round Extension است که باعث افزایش استحکام و سهولت نصب هد میگردد. امکان استفاده از اتصالات فرآیندی متنوع نیز باعث شده است که این محصول بهراحتی با الزامات پروژههای مختلف تطبیق داده شود.
انعطافپذیری در انتخاب ابعاد
یکی از مهمترین مزایای ترموول TA555، قابلیت انتخاب طول اکستنشن، طول غوطهوری و ابعاد Bar Stock بر اساس نیاز فرآیند است. این انعطافپذیری به مهندسان اجازه میدهد ترموول را دقیقاً مطابق شرایط عملیاتی مانند دبی سیال، فشار، دما و الزامات استاندارد طراحی کنند. نتیجه این رویکرد، افزایش طول عمر تجهیز و کاهش هزینههای بهرهبرداری در بلندمدت خواهد بود.
مزایای طراحی و کاربردی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 با ارائه مزایایی نظیر تنوع متریال، انتخاب گسترده اتصالات فرآیندی، قابلیت سفارش نسخههای خاص و امکان انتخاب پرداخت سطح متفاوت، یک راهکار بسیار منعطف برای پروژههای صنعتی سنگین محسوب میشود. این ویژگیها موجب میشوند که این ترموول هم در پروژههای عمومی و هم در پروژههای خاص با الزامات ویژه مورد استفاده قرار گیرد.
پرداختهای سطحی متنوع
برای بخشهای در تماس با سیال، ترموول TA555 با پرداخت سطحی متفاوت ارائه میشود. زبری سطح میتواند کمتر از 0.8 میکرومتر یا کمتر از 1.6 میکرومتر انتخاب شود. این موضوع بهویژه در فرآیندهایی که خوردگی سیال بالا است یا الزامات کیفی خاصی وجود دارد، اهمیت فراوانی دارد و نقش مهمی در افزایش دوام تجهیز ایفا میکند.
Thermowell Stem Shape و طراحی نوک
یکی از ویژگیهای مهم ترموول TA555، امکان انتخاب شکل ساقه ترموول بهصورت صاف (Straight) یا مخروطی (Conical) است. این قابلیت به مهندسان اجازه میدهد با توجه به شرایط جریان سیال و نیروهای مکانیکی وارد بر ترموول، بهترین گزینه را انتخاب کنند. شکل مخروطی معمولاً مقاومت بهتری در برابر ارتعاشات القاشده توسط جریان ایجاد میکند.
Head Connection و اتصال به هد
اتصال ترموول Endress+Hauser TA555 به هد اندازهگیری از طریق رزوه داخلی 1/2 اینچ NPT انجام میشود. این نوع اتصال یک استاندارد متداول صنعتی محسوب میشود و امکان نصب آسان انواع هدها و ترانسمیترهای دما را فراهم میکند. نتیجه این طراحی، افزایش سازگاری و کاهش پیچیدگی در نصب و نگهداری است.
طول غوطهوری استاندارد
حداکثر طول غوطهوری استاندارد ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 برابر با 900 میلیمتر (35.43 اینچ) است. این مقدار برای بسیاری از کاربردهای صنعتی رایج مناسب بوده و امکان استفاده سریع و بدون نیاز به تغییرات سفارشی را فراهم میکند.
طول غوطهوری سفارشی
در صورت نیاز پروژه، ترموول TA555 میتواند با طول غوطهوری سفارشی تا 5000 میلیمتر (196.85 اینچ) تولید شود. این ویژگی برای مخازن عمیق، کورهها و خطوط فرآیندی خاص بسیار ارزشمند است و دامنه کاربرد این ترموول را بهطور قابل توجهی افزایش میدهد.
Process Connection رزوهای
در بخش اتصال فرآیندی رزوهای، ترموول TA555 از رزوههای 1/2 اینچ NPT و 1 اینچ NPT پشتیبانی میکند. این نوع اتصال برای کاربردهایی که نیاز به نصب ساده، سریع و انعطافپذیر دارند، بسیار مناسب است و امکان تعویض یا باز کردن تجهیز را بدون نیاز به عملیات پیچیده فراهم میسازد.
Process Connection فلنجی مطابق ASME
ترموول Endress+Hauser TA555 با مجموعهای گسترده از اتصالات فلنجی ASME B16.5 ارائه میشود. این اتصالات شامل فلنجهای 1 اینچ، 1 اینچ و نیم و 2 اینچ در کلاسهای فشاری 150، 300، 600 و همچنین نوع RTJ در برخی کلاسها است. این تنوع بالا باعث میشود TA555 در خطوط لوله فشار بالا و کاربردهای حساس بهراحتی مورد استفاده قرار گیرد.
قطر ریشه ترموول و استحکام مکانیکی
قطر ریشه ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 برابر با 24 میلیمتر (0.94 اینچ) است. این قطر نسبتاً بزرگ، استحکام مکانیکی فوقالعادهای ایجاد میکند و مقاومت ترموول را در برابر خمش، ارتعاش و تنشهای دینامیکی بهطور قابل توجهی افزایش میدهد.
متریالهای در تماس با سیال
ترموول TA555 میتواند از متریالهای مختلفی برای بخشهای در تماس با سیال ساخته شود که شامل 1.4401 (316)، 1.4404 (316L)، 1.4571 (316Ti)، 2.4819 (Alloy C276) و 2.4360 (Alloy 400) است. این تنوع متریال، انتخاب دقیق بر اساس ماهیت شیمیایی سیال و شرایط فرآیندی را ممکن میسازد.
اهمیت انتخاب متریال مناسب
انتخاب صحیح متریال برای ترموول Endress+Hauser TA555 نقش اساسی در عملکرد بلندمدت آن دارد. برای محیطهای بسیار خورنده، Alloy C276 یک گزینه ایدهآل محسوب میشود، در حالی که استنلس استیلهای سری 316 و 316Ti برای کاربردهای عمومی با دما و فشار بالا بسیار رایج و قابل اعتماد هستند.
Tip Shape و تأثیر آن بر عملکرد
نوک ترموول TA555 میتواند بهصورت صاف یا مخروطی طراحی شود. این ویژگی به مهندسان اجازه میدهد عملکرد ترموول را از نظر مقاومت مکانیکی و رفتار حرارتی بهینه کنند. طراحی مخروطی معمولاً در کاربردهایی با جریان سیال سریع ترجیح داده میشود.
محدوده دمای کاری
محدوده دمای کاری ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 از منفی 200 تا مثبت 700 درجه سانتیگراد معادل منفی 328 تا مثبت 1292 درجه فارنهایت است. این بازه دمایی وسیع، استفاده از این ترموول را در فرآیندهای متنوع صنعتی امکانپذیر میسازد.
تحمل فشار فرآیندی استاتیک
حداکثر فشار فرآیندی استاتیک قابل تحمل برای TA555 برابر با 500 بار (7252 psi) است. این ویژگی نشاندهنده قدرت و استحکام فوقالعاده ترموول در برابر فشارهای بسیار بالا است.
تحمل فشار در دمای بالا
در دمای فرآیندی 400 درجه سانتیگراد، ترموول TA555 همچنان قادر است فشار تا 300 بار (4351 psi) را تحمل کند. این مشخصه نشاندهنده طراحی مهندسیشده و کیفیت بالای مواد بهکاررفته در این محصول است.
جمعبندی نهایی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA555 یک راهکار بسیار مقاوم، انعطافپذیر و حرفهای برای اندازهگیری دما در شرایط Heavy Duty است. ساختار Bar Stock، قطر ریشه بزرگ، تحمل فشار و دمای بالا، انجام تستهای کیفی پیشرفته، تنوع گسترده متریال و اتصالات فرآیندی و امکان سفارشیسازی کامل، این ترموول را به انتخابی ایدهآل برای صنایع سنگین و فرآیندهای بحرانی تبدیل کرده است. TA555 نمایانگر توان مهندسی و کیفیت بالای Endress+Hauser در حوزه ابزار دقیق و ایمنی فرآیند است.
