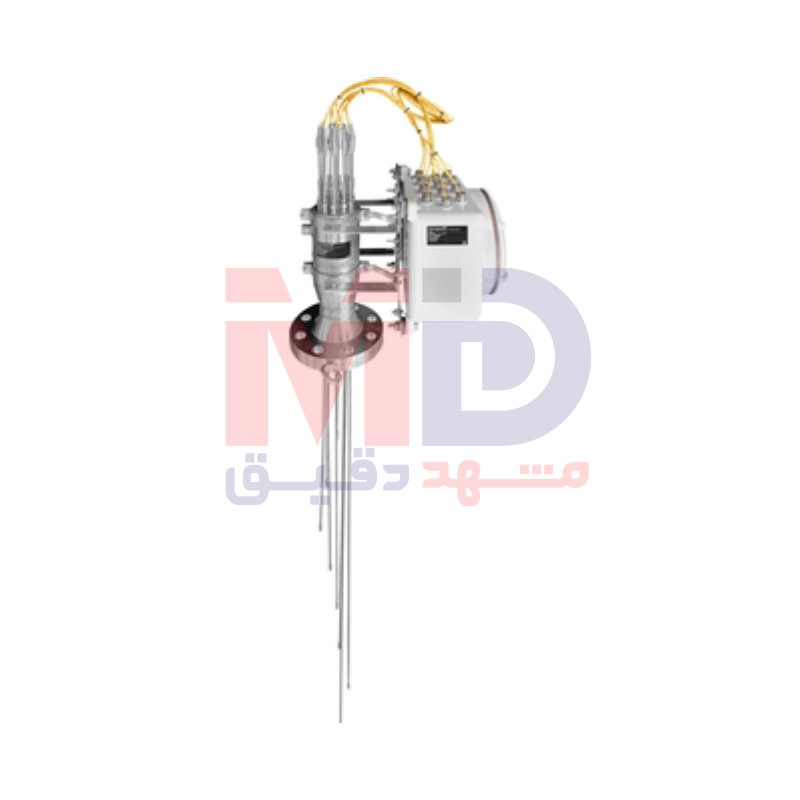

ترمومتر Endress+Hauser TMS02

معرفی کلی ترمومتر Endress+Hauser TMS02

ترمومتر Endress+Hauser TMS02 که با نام کامل iTHERM TMS02 MultiSens Flex شناخته می‌شود، یک راهکار پیشرفته و کاملاً مهندسی‌شده برای اندازه‌گیری دمای چندنقطه‌ای در فرآیندهای صنعتی پیچیده است. این محصول برای کاربردهایی طراحی شده که نیاز به شناخت دقیق پروفایل دمایی در نقاط مختلف یک تجهیز فرآیندی دارند و در عین حال باید تعداد نقاط نفوذ به فرآیند به حداقل برسد. TMS02 با طراحی خم‌پذیر و ماژولار خود، امکان ایجاد آرایش سه‌بعدی سنسورها را فراهم می‌کند و تنها با استفاده از یک اتصال فرآیندی، تصویری کامل و دقیق از توزیع دما ارائه می‌دهد.

فلسفه طراحی MultiSens Flex

فلسفه طراحی TMS02 بر پایه انعطاف‌پذیری حداکثری و ایمنی بالا در محیط‌های صنعتی بنا شده است. این ترمومتر به‌گونه‌ای ساخته شده که بتواند متناسب با نیاز هر فرآیند، از نظر تعداد سنسورها، محل قرارگیری آن‌ها، نوع تکنولوژی سنجش و سطح حفاظت مکانیکی پیکربندی شود. استفاده از طراحی MultiSens Flex باعث می‌شود مهندسان فرآیند بتوانند آرایش سنسورها را به‌صورت دو‌بعدی یا سه‌بعدی و مطابق با هندسه داخلی راکتور، لوله یا تجهیز طراحی کنند.

کاربردهای اصلی محصول

ترمومتر Endress+Hauser TMS02 برای طیف وسیعی از کاربردهای صنعتی طراحی شده است و به‌طور خاص در صنایعی مورد استفاده قرار می‌گیرد که فرآیندهای آن‌ها حساس، پیچیده و وابسته به کنترل دقیق دما هستند. این محصول به‌طور ویژه برای محیط‌های صنعتی خشن و دارای الزامات ایمنی بالا توسعه یافته است.

کاربرد در صنعت پتروشیمی

در صنعت پتروشیمی، کنترل توزیع دما در تجهیزات بزرگی مانند راکتورها، برج‌ها و مبدل‌های حرارتی نقش کلیدی در کیفیت محصول و ایمنی فرآیند دارد. TMS02 با ارائه پروفایل دمایی دقیق در نقاط مختلف، امکان شناسایی نقاط داغ، سرد یا غیرهمگن را فراهم می‌کند و به بهینه‌سازی عملکرد و افزایش ایمنی کمک شایانی می‌نماید.

کاربرد در فرآیندهای شیمیایی سنگین

در فرآیندهای شیمیایی سنگین، واکنش‌ها اغلب وابستگی شدیدی به دما دارند و هرگونه انحراف می‌تواند موجب کاهش راندمان یا بروز شرایط ناایمن شود. ترمومتر TMS02 با قابلیت اندازه‌گیری چندنقطه‌ای و تحمل شرایط سخت، گزینه‌ای ایده‌آل برای پایش حرارتی مداوم این نوع فرآیندها است.

مزیت‌های کلیدی TMS02

یکی از مهم‌ترین مزیت‌های ترمومتر Endress+Hauser TMS02، امکان ایجاد آرایش نامحدود سه‌بعدی سنسورها متناسب با نیاز هر فرآیند است. این قابلیت، آزادی عمل بسیار بالایی در طراحی سیستم اندازه‌گیری فراهم می‌کند و باعث می‌شود پایش دما دقیق‌تر از روش‌های سنتی تک‌نقطه‌ای انجام شود.

طراحی ماژولار و سفارشی‌سازی بالا

TMS02 از طراحی کاملاً ماژولار بهره می‌برد که امکان سفارشی‌سازی گسترده را فراهم می‌کند. این طراحی باعث می‌شود نصب، یکپارچگی با فرآیند و عملیات نگهداری به ساده‌ترین شکل ممکن انجام شود. انتخاب تعداد سنسورها، نوع سنسور، طول غوطه‌وری، نوع ترموول و متریال بدنه همگی بر اساس نیاز پروژه قابل تنظیم هستند.

سازگاری گسترده با استانداردهای سنسور

ترمومتر Endress+Hauser TMS02 دارای سازگاری بالا با اینسرت‌های فرآیندی مطابق با استانداردهای IEC 60584، ASTM E230 و IEC 60751 است. این موضوع سبب می‌شود که دستگاه در پروژه‌های بین‌المللی و سیستم‌های مختلف ابزار دقیق به‌راحتی قابل استفاده باشد.

حفاظت حرارتی الکترونیکی داخلی

یکی از ویژگی‌های مهم فنی TMS02، وجود سیستم حفاظت حرارتی الکترونیکی داخلی است. این سیستم از اجزای الکترونیکی دستگاه در برابر دماهای بیش از حد مجاز محافظت می‌کند و دوام و پایداری عملکرد محصول را در بلندمدت افزایش می‌دهد.

قابلیت استفاده در محیط‌های خطرناک

ترمومتر TMS02 مطابق با انواع الزامات حفاظتی برای استفاده در مناطق خطرناک طراحی شده است. این ویژگی باعث می‌شود ادغام دستگاه در فرآیندهای حساس و مستعد انفجار به‌سادگی و با بالاترین سطح ایمنی انجام شود.

محفظه تشخیصی و ایمنی مضاعف

یکی از ویژگی‌های برجسته TMS02، وجود محفظه تشخیصی به‌عنوان یک مانع ثانویه فرآیندی است. این محفظه امکان پایش فشار را فراهم می‌کند و از طریق تشخیص پیشرفته، شرایط لازم برای نگهداری پیش‌بینانه را مهیا می‌سازد و سطح ایمنی کلی سیستم را افزایش می‌دهد.

اصل اندازه‌گیری دما

اصل اندازه‌گیری در ترمومتر Endress+Hauser TMS02 بر پایه Resistance Temperature Detector یا RTD است، اما این محصول همچنین قابلیت پشتیبانی از سنسورهای ترموکوپل را دارد. این تنوع در اصل اندازه‌گیری، انتخاب بهینه برای دماهای پایین تا بسیار بالا را ممکن می‌کند.

ویژگی‌ها و حوزه‌های کاربرد

این محصول از نوع Metric Style بوده و کاربری ساده‌ای دارد. TMS02 برای استفاده در مناطق خطرناک مناسب است و با اتصال فرآیندی فلنجی، در سیستم‌های صنعتی سنگین به‌راحتی نصب می‌شود. طراحی آن برای فرآیندهای شیمیایی سبک و سنگین، توزیع سه‌بعدی سنسورها و امکان تعویض سنسورها در زمان توقف فرآیند بهینه شده است.

طراحی ترموول و لوله محافظ

ترمومتر TMS02 می‌تواند به‌صورت بدون ترموول برای سنسورهای تماس مستقیم یا به‌صورت با ترموول برای سنسورهای قابل تعویض ارائه شود. همچنین امکان استفاده از ترموول برای افزایش مقاومت مکانیکی و حتی طراحی چند ترموول مستقل برای هر سنسور وجود دارد.

اینسرت و پروب اندازه‌گیری

اینسرت‌های مورد استفاده در TMS02 از نوع Mineral Insulated و کاملاً انعطاف‌پذیر هستند. این ساختار باعث می‌شود سنسورها بتوانند به‌راحتی خم شده و مطابق با مسیر موردنظر در فضای داخلی فرآیند قرار گیرند. در برخی پیکربندی‌ها، هر اینسرت دارای ترموول اختصاصی خود است.

قطر خارجی اینسرت و ترموول

قطر خارجی لوله محافظ یا اینسرت در TMS02 شامل 6 میلی‌متر، 8 میلی‌متر و 10.29 میلی‌متر است. این تنوع، تطبیق‌پذیری بالایی با شرایط مختلف فرآیندی و مکانیکی ایجاد می‌کند.

طول غوطه‌وری بسیار بالا

حداکثر طول غوطه‌وری در ترمومتر Endress+Hauser TMS02 بنا به درخواست مشتری می‌تواند تا 30,000 میلی‌متر افزایش یابد. این ویژگی، استفاده از دستگاه را در راکتورها و تجهیزات عظیم صنعتی امکان‌پذیر می‌سازد.

متریال لوله محافظ و ترموول

مواد مورد استفاده برای ترموول و لوله محافظ شامل استنلس استیل 316، 316L، 321، 347 و آلیاژ Alloy 600 است. این متریال‌ها مقاومت بسیار بالایی در برابر خوردگی، فشار و دماهای بالا دارند.

اتصال فرآیندی فلنجی

TMS02 با انواع فلنج‌های استاندارد ASME/ANSI در سایزهای 2 تا 8 اینچ و کلاس‌های فشاری 150 تا 600 و همچنین فلنج‌های EN/DIN از DN80 تا DN200 با کلاس‌های PN10 تا PN100 ارائه می‌شود. این تنوع امکان استفاده در پروژه‌های مختلف را فراهم می‌کند.

شکل نوک سنسور

نوک سنسورها در TMS02 می‌تواند به‌صورت Straight، Reinforced یا Easy-Fix انتخاب شود که هر یک متناسب با شرایط فرآیند، دوام و پاسخ زمانی متفاوتی ارائه می‌دهند.

محدوده دمای کاری سنسورها

ترمومتر Endress+Hauser TMS02 از ترموکوپل نوع K تا دمای 1150 درجه سانتی‌گراد، نوع J تا 720 درجه سانتی‌گراد و نوع N تا 1100 درجه سانتی‌گراد پشتیبانی می‌کند. همچنین سنسورهای Pt100 در نسخه‌های مختلف Thin Film، Wire Wound و StrongSens با محدوده‌های دمایی گسترده در دسترس هستند.

تحمل فشار فرآیندی

حداکثر فشار استاتیک فرآیندی قابل تحمل در دمای 20 درجه سانتی‌گراد برای TMS02 برابر 200 بار است که این محصول را برای کاربردهای فشار بالا کاملاً مناسب می‌سازد.

دقت اندازه‌گیری

دقت اندازه‌گیری ترمومتر TMS02 مطابق با Class 2 بر اساس IEC 60584، ASTM E230 و ANSI MC 96.1 و همچنین Class A و Class AA بر اساس IEC تعریف شده است و اندازه‌گیری قابل اعتماد و دقیق را تضمین می‌کند.

زمان پاسخ سنسور

زمان پاسخ TMS02 بسته به نوع پیکربندی متفاوت است. برای ترموکوپل، زمان t50 برابر 2 ثانیه و t90 برابر 5 ثانیه است. برای RTD، زمان t50 حدود 0.8 ثانیه و t90 حدود 2 ثانیه می‌باشد.

ترانسمیتر هد یکپارچه

این ترمومتر قابلیت تجهیز به ترانسمیتر هد دما را دارد و از خروجی‌های 4 تا 20 میلی‌آمپر، HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند که ادغام آن با سیستم‌های کنترلی را بسیار ساده می‌سازد.

تأییدیه‌های ضدانفجار

ترمومتر Endress+Hauser TMS02 دارای تأییدیه‌های معتبر بین‌المللی از جمله ATEX، IECEx، UL، FM، CSA، NEPSI و CCC Ex ia است و برای استفاده ایمن در محیط‌های مستعد انفجار مناسب می‌باشد.

گواهی ایمنی عملکردی

در صورت استفاده از ترانسمیتر مناسب، TMS02 دارای گواهی SIL است و می‌تواند در حلقه‌های ایمنی ابزار دقیق مورد استفاده قرار گیرد.

جمع‌بندی نهایی

ترمومتر Endress+Hauser iTHERM TMS02 MultiSens Flex یک راهکار پیشرفته، انعطاف‌پذیر و ایمن برای اندازه‌گیری دمای چندنقطه‌ای در صنایع پتروشیمی و شیمیایی سنگین است. طراحی ماژولار، آرایش سه‌بعدی نامحدود سنسورها، تحمل فشار و دمای بالا، متریال مقاوم، محفظه تشخیصی پیشرفته، پشتیبانی از RTD و ترموکوپل، دقت بالا و گواهی‌های ایمنی بین‌المللی، این محصول را به یکی از کامل‌ترین و حرفه‌ای‌ترین سیستم‌های پایش دما در کاربردهای صنعتی پیشرفته تبدیل کرده است.
