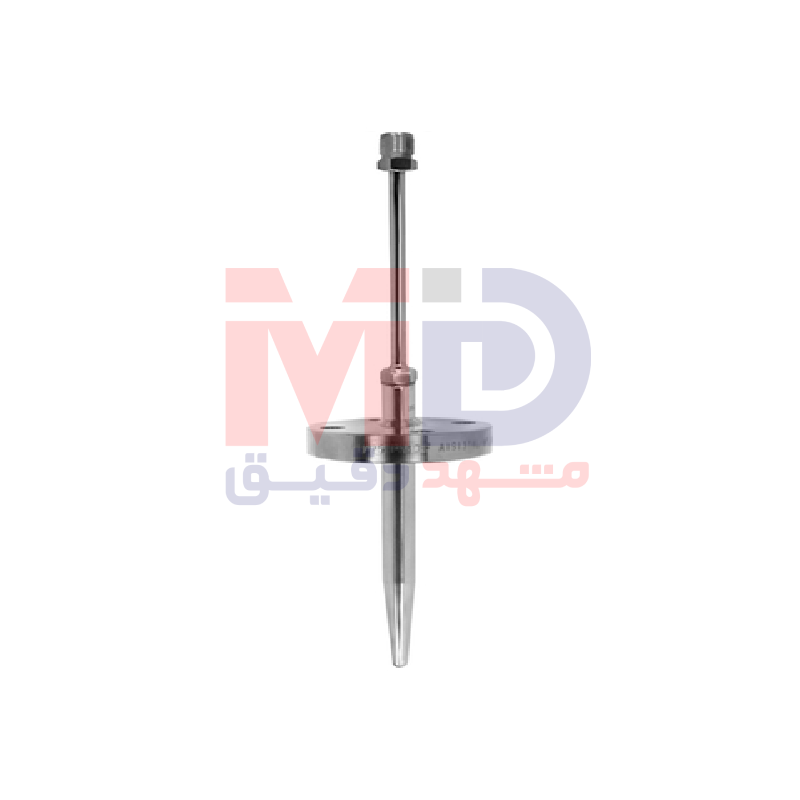

معرفی جامع ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15
ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 یکی از مقاومترین و تخصصیترین ترموولهای صنعتی شرکت اندرسهاوزر است که بهطور ویژه برای کاربردهای Heavy Duty و شرایط فرآیندی بسیار سخت طراحی شده است. این ترموول با تکیه بر اصول مهندسی دقیق، ساختار Bar Stock و انطباق کامل با استاندارد DIN 43772 (فرم 4/4F)، حفاظت قابل اطمینانی را برای سنسورهای اندازهگیری دما در محیطهایی با تنشهای حرارتی، مکانیکی و فشاری بسیار بالا فراهم میکند. TW15 راهکاری حرفهای برای صنایع حساس و ایمنیمحور محسوب میشود که دقت، دوام و ایمنی در آنها اهمیت حیاتی دارد.
جایگاه TW15 در خانواده iTEMP iTHERM ModuLine
سری iTEMP iTHERM ModuLine اندرسهاوزر بر پایه طراحی ماژولار توسعه یافته است تا امکان انتخاب بهینه اجزا بر اساس نیاز هر فرآیند فراهم شود. مدل TW15 در این خانواده بهعنوان یک ترموول Metric Style شناخته میشود که برای فرآیندهای بسیار دشوار و سنگین طراحی شده است. این ترموول با قابلیت انتخاب اتصال فلنجی یا جوشی و با تطابق کامل با استانداردهای معتبر صنعتی، جایگاه ویژهای در پروژههای حیاتی و بلندمدت دارد.
Field of Application و الزامات کاربردی
در کاربردهای Heavy Duty، شرایط فرآیندی نظیر فشار بالا، دماهای بسیار زیاد یا بسیار پایین، جریانهای شدید سیال و محیطهای خورنده، بارهای سنگینی به ترموول وارد میکنند. به همین دلیل، در ترموول TW15 ظرفیت تحمل بار و استحکام مکانیکی بهطور دقیق محاسبه و کنترل شده است. این محصول برای پیشگیری از شکست مکانیکی و افزایش ایمنی فرآیند، تحت مجموعهای از آزمونهای کیفی سختگیرانه قرار میگیرد.
تستهای کیفی و تضمین استحکام مکانیکی
کیفیت مواد اولیه و فرآیند ساخت ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 از طریق انجام تستهای متعدد غیرمخرب تضمین میشود. این تستها شامل تست نفوذ رنگ (Dye Penetration)، آزمون اولتراسونیک، تست نشتی هلیوم، تست تحمل فشار و همچنین سایر آزمونهای غیرمخرب مواد است. انجام این آزمونها نشاندهنده سطح بالای کنترل کیفیت و اعتمادپذیری این ترموول در شرایط بحرانی است.
طراحی ویژه برای کاربردهای Heavy Duty
ترموول TW15 بهطور خاص برای استفاده همراه با ترمومترهای مقاومتی (RTD) و ترموکوپلها در کاربردهای سنگین صنعتی طراحی شده است. این ترموول میتواند سنسور دما را در محیطهایی با ارتعاشات شدید، شوکهای حرارتی و فشارهای بالا بهخوبی محافظت کند و عملکرد پایدار سیستم اندازهگیری دما را تضمین نماید.
پیکربندی ماژولار بر اساس DIN 43772
یکی از مهمترین ویژگیهای ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15، پیکربندی ماژولار مطابق استاندارد DIN 43772 (Form 4/4F) است. این طراحی ماژولار امکان استفاده از ترموول را در انواع فرآیندهای صنعتی با تنشهای حرارتی و مکانیکی شدید فراهم میکند و در عین حال، انعطاف بالایی در انتخاب طولها، ابعاد و نوع اتصال ایجاد مینماید.
Benefits و مزایای اصلی ترموول TW15
از مهمترین مزایای ترموول TW15 میتوان به قابلیت انتخاب اکستنشن، طول غوطهوری و طول کلی بر اساس نیاز دقیق فرآیند اشاره کرد. این ویژگی باعث میشود مهندسین بتوانند محصولی کاملاً منطبق با شرایط عملیاتی خود انتخاب کنند. همچنین، تنوع بالای ابعاد، متریالها و اتصالات فرآیندی، TW15 را به گزینهای بسیار انعطافپذیر تبدیل کرده است.
امکان تولید نسخههای خاص سفارشی
در بسیاری از پروژههای صنعتی، شرایط فرآیندی خاصی وجود دارد که نیازمند طراحی سفارشی تجهیزات است. ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 این امکان را فراهم میکند که نسخههای ویژه بر اساس درخواست مشتری تولید شوند. این قابلیت سفارشیسازی، TW15 را برای پروژههای خاص و پیچیده به انتخابی هوشمندانه تبدیل میکند.
تنوع در نوع اتصال فرآیندی
یکی از نقاط قوت ترموول TW15، امکان انتخاب اتصال فرآیندی جوشی (Weld-in) یا اتصال فلنجی (Flanged) است. این انعطاف در نوع اتصال به کاربران اجازه میدهد تا بسته به فشار، دما، الزامات ایمنی و استانداردهای نصب، بهترین گزینه را انتخاب کنند.
Measuring Principle و ساختار Bar Stock
اصل اندازهگیری و ساخت در ترموول TW15 مبتنی بر Bar Stock Thermowell است. در این روش، ترموول از یک قطعه فلزی توپر ماشینکاری میشود که در مقایسه با ترموولهای ساختهشده از لوله، مقاومت مکانیکی، ایمنی و دوام بسیار بالاتری دارد. این ساختار برای فشارهای بالا و شرایط کاری سخت، یک الزام اساسی محسوب میشود.
Characteristic / Application و طراحی Metric Style
ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 دارای طراحی Metric Style است و با استاندارد DIN 43772 Form 4/4F مطابقت کامل دارد. این ترموول میتواند بهصورت فلنجی یا جوشی با گردن (Neck) مورد استفاده قرار گیرد و در صنایع مختلف اروپایی و بینالمللی کاملاً شناختهشده و پذیرفتهشده است.
Head Connection و اتصال به هد اندازهگیری
اتصال ترموول TW15 به هد اندازهگیری از طریق رزوه خارجی M24 × 1.5 یا 1/2 اینچ NPT انجام میشود. این تنوع در اتصال هد، امکان استفاده از انواع هدها و ترانسمیترهای دمایی را فراهم کرده و انعطافپذیری بالایی در انتخاب تجهیزات جانبی ایجاد میکند.
Maximum Standard Immersion Length
حداکثر طول غوطهوری استاندارد ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 برابر با 250 میلیمتر (9.84 اینچ) است. این طول برای بسیاری از کاربردهای صنعتی رایج مناسب بوده و عملکرد دقیق سنسور دما را تضمین میکند.
Max. Immersion Length on Request
در صورت نیاز به طول بیشتر، حداکثر طول غوطهوری ترموول TW15 بهصورت سفارشی تا 400 میلیمتر (15.75 اینچ) قابل ارائه است. این امکان سفارشیسازی، استفاده از ترموول را در فرآیندهای خاص با هندسههای متفاوت امکانپذیر میسازد.
Process Connection و اتصال جوشی
برای کاربردهای جوشی، ترموول TW15 میتواند همراه با سوکت جوشی TA115 بهعنوان اکسسوری مورد استفاده قرار گیرد. اتصال جوشی استحکام مکانیکی بسیار بالایی ایجاد کرده و برای فرآیندهایی با فشار بالا و الزامات ایمنی سختگیرانه بسیار مناسب است.
Process Connection و اتصالات فلنجی
در صورت استفاده از اتصال فلنجی، ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 با فلنجهای متعددی عرضه میشود. این فلنجها شامل DN25، DN40 و DN50 PN40 B1 مطابق استاندارد DIN و همچنین فلنجهای ASME 1 اینچ 150 RF، ASME 1 اینچ 300 RF و ASME 1½ اینچ 150 RF هستند که امکان انطباق با انواع سیستمهای لولهکشی صنعتی را فراهم میکنند.
Thermowell Root Diameter و انتخاب قطر ریشه
ترموول TW15 با قطر ریشههای 18 میلیمتر (0.71 اینچ) و 24 میلیمتر (0.94 اینچ) ارائه میشود. انتخاب قطر ریشه مناسب نقش بسیار مهمی در تحمل فشار، مقاومت در برابر ارتعاش و پایداری مکانیکی ترموول دارد و باید بر اساس شرایط دقیق فرآیندی انجام شود.
Medium Contact Material و تنوع متریال تماس با سیال
بخشهای در تماس مستقیم با سیال در ترموول TW15 از طیف بسیار گستردهای از متریالها ساخته میشوند. این متریالها شامل 1.4571 (316Ti)، آلیاژ 2.4819 (Alloy C276)، فولاد 1.7335 (13CrMo4-5)، تیتانیوم، Duplex SAF2205، فولاد C22.8، فولاد 1.5415 (16Mo3) و فولاد 1.7380 (10CrMo 9-10) هستند. این تنوع متریال، انتخاب بهینه را برای شرایط خورنده، دماهای بالا و فشارهای شدید ممکن میسازد.
اهمیت انتخاب متریال در ترموول TW15
انتخاب صحیح متریال برای ترموول، تأثیر مستقیمی بر ایمنی فرآیند، طول عمر تجهیز و دقت اندازهگیری دارد. برای مثال، Alloy C276 و Duplex SAF2205 برای محیطهای بهشدت خورنده مناسب هستند، در حالی که فولادهای کمآلیاژ نظیر 16Mo3 و 10CrMo9-10 در کاربردهای دمای بالا عملکرد بسیار خوبی دارند.
Wetted Part Finishing و کیفیت سطح
پرداخت سطح قسمتهای ترشونده ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 با زبری کمتر از 0.8 میکرون (31.50 میکرواینچ) یا کمتر از 1.6 میکرون (63 میکرواینچ) انجام میشود. این کیفیت سطح بالا موجب کاهش رسوبگذاری، بهبود رفتار جریان سیال و افزایش مقاومت در برابر خوردگی میشود.
Tip Shape و طراحی نوک مخروطی
ترموول TW15 دارای نوک مخروطی (Conical Tip) است. این طراحی نوک باعث کاهش نیروهای هیدرودینامیکی، کاهش ارتعاش ناشی از جریان سیال و افزایش پایداری مکانیکی ترموول میشود. همچنین، نوک مخروطی به بهبود زمان پاسخ سنسور دما کمک میکند.
Temperature Range و محدوده دمایی گسترده
ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 قادر است در محدوده دمایی بسیار وسیع منفی 200 تا مثبت 1100 درجه سانتیگراد کار کند. این دامنه دمایی گسترده، استفاده از این ترموول را در فرآیندهای برودتی، دماهای بالا و حتی کورهها و واحدهای حرارتی خاص ممکن میسازد.
Max. Process Pressure (Static)
حداکثر فشار فرآیندی استاتیک قابل تحمل توسط ترموول TW15 برابر با 400 بار (5802 psi) است. این مقدار نشاندهنده استحکام بالای طراحی Bar Stock و کیفیت بالای مواد و فرآیند ساخت این ترموول میباشد.
Max. Process Pressure at 400 °C
در دمای 400 درجه سانتیگراد، ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 همچنان قادر به تحمل فشار 400 بار است. این ویژگی TW15 را به گزینهای بسیار قابل اعتماد برای فرآیندهای دمای بالا و فشار بالا تبدیل میکند.
جمعبندی نهایی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TW15 یک راهکار صنعتی بسیار مقاوم، ایمن و تخصصی برای کاربردهای Heavy Duty است. ساختار Bar Stock، انطباق با DIN 43772 Form 4/4F، تنوع بالای متریالها، اتصال جوشی یا فلنجی، دامنه دمایی بسیار گسترده تا 1100 درجه سانتیگراد و تحمل فشار تا 400 بار، این محصول را به انتخابی ایدهآل برای صنایع شیمیایی، انرژی، نیروگاهی و فرآیندهای دمای بالا تبدیل کرده است. TW15 تضمینکننده حفاظت حداکثری از سنسور دما، افزایش طول عمر تجهیزات و دستیابی به اندازهگیری دقیق و پایدار در سختترین شرایط فرآیندی میباشد.
