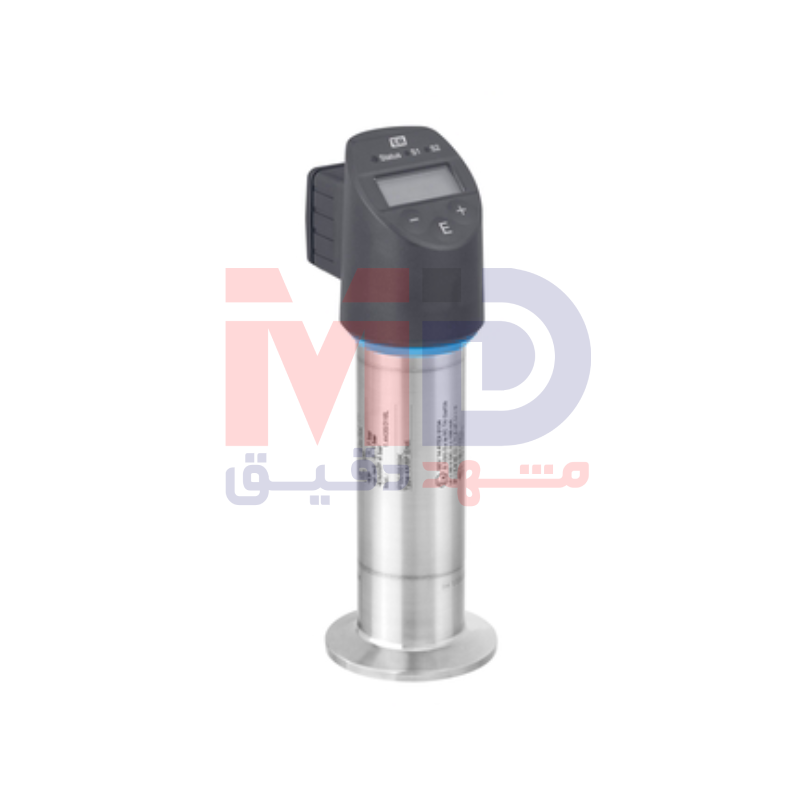

معرفی کلی گیج فشار Endress+Hauser PTP33B
گیج فشار Endress+Hauser PTP33B که با نام Ceraphant PTP33B شناخته میشود، یکی از سوئیچهای فشار هوشمند، اقتصادی و در عین حال بسیار دقیق شرکت اندرس هاوزر است که برای اندازهگیری ایمن و پایدار فشار مطلق و فشار گیج در فرآیندهای صنعتی، بهویژه کاربردهای بهداشتی، طراحی شده است. این تجهیز با بهرهگیری از دیافراگم فلزی، بدنه استنلس استیل و طراحی کامپکت، عملکردی پایدار و قابل اعتماد در شرایط سخت فرآیندی ارائه میدهد و به دلیل مقاومت بالای مکانیکی و دقت مناسب، جایگاه ویژهای در صنایع مختلف پیدا کرده است.
حوزه کاربرد (Field of Application)
گیج فشار Ceraphant PTP33B برای پایش و مانیتورینگ فشار مطلق و فشار گیج در انواع محیطهای صنعتی مورد استفاده قرار میگیرد. این تجهیز قابلیت اندازهگیری دقیق فشار در گازها، بخارها، مایعات و حتی محیطهای دارای گرد و غبار را دارا است و به همین دلیل دامنه کاربردی بسیار وسیعی دارد. طراحی بهداشتی این محصول باعث شده است که استفاده از آن در صنایع غذایی، نوشیدنی، دارویی، بیوتکنولوژی و سایر فرآیندهای حساس کاملاً ایمن و مطابق با استانداردهای بهداشتی باشد.
اندازهگیری ایمن فشار مطلق و گیج
Ceraphant PTP33B بهعنوان یک سوئیچ فشار دقیق، امکان اندازهگیری همزمان فشار مطلق و فشار گیج را فراهم میکند. این ویژگی باعث میشود که دستگاه هم در کاربردهایی که مرجع اندازهگیری خلأ کامل است و هم در سیستمهایی که فشار نسبت به اتمسفر سنجیده میشود، عملکرد دقیقی داشته باشد. همین انعطافپذیری بالا، PTP33B را به گزینهای ایدهآل برای پایش فرآیندهای متنوع صنعتی تبدیل کرده است.
طراحی کامپکت و اقتصادی
یکی از ویژگیهای بارز گیج فشار Endress+Hauser PTP33B طراحی فشرده و جمعوجور آن است. این طراحی کامپکت امکان نصب آسان در فضاهای محدود و سیستمهای فرآیندی متراکم را فراهم میسازد. در کنار این مزیت، قیمت اقتصادی این تجهیز نسبت به امکانات فنی و کیفیت ساخت بالا، باعث شده است که PTP33B گزینهای مقرونبهصرفه برای پروژههای صنعتی مختلف باشد.
بدنه استنلس استیل و تاییدیههای بهداشتی
بدنه Ceraphant PTP33B از جنس استنلس استیل مقاوم ساخته شده است که علاوه بر استحکام مکانیکی بالا، مقاومت بسیار خوبی در برابر خوردگی و مواد شیمیایی دارد. این محصول دارای تاییدیههای بهداشتی معتبر از جمله 3-A و EHEDG است که استفاده از آن را در فرآیندهای بهداشتی بهخصوص صنایع غذایی و دارویی کاملاً مجاز و ایمن میسازد.
اصل اندازهگیری و ماهیت تجهیز
PTP33B یک سوئیچ فشار هوشمند است که بر پایه اصل اندازهگیری فشار عمل میکند. در این تجهیز، فشار واردشده به دیافراگم فلزی باعث ایجاد تغییرات مکانیکی میشود که این تغییرات به سیگنال الکتریکی تبدیل شده و برای کنترل و مانیتورینگ فرآیند مورد استفاده قرار میگیرد. این اصل اندازهگیری، دقت بالا و پایداری طولانیمدت دستگاه را تضمین میکند.
دیافراگم فلزی و پایداری بلندمدت
استفاده از دیافراگم فلزی در Ceraphant PTP33B باعث افزایش مقاومت تجهیز در برابر فشارهای بالا، شوکهای فشاری و شرایط سخت فرآیندی شده است. این دیافراگم فلزی کاملاً جوشخورده بوده و در نتیجه احتمال نشتی یا آلودگی فرآیند به صفر نزدیک میشود. پایداری بلندمدت این تجهیز برابر با 0.2 درصد از URL در سال است که نشاندهنده رانش بسیار کم و دقت پایدار در طول زمان میباشد.
دقت اندازهگیری (Reference Accuracy)
دقت مرجع گیج فشار Endress+Hauser PTP33B در نسخه استاندارد برابر با 0.5 درصد و در نسخه Platinum تا 0.3 درصد از Span میباشد. این میزان دقت برای کاربردهای صنعتی و بهداشتی کاملاً مناسب بوده و امکان پایش قابل اعتماد فشار و صدور فرمانهای کنترلی دقیق را فراهم میسازد.
محدوده اندازهگیری فشار
محدوده اندازهگیری فشار در PTP33B از 400 میلیبار تا 40 بار تعریف شده است که معادل 6 تا 600 psi میباشد. این بازه وسیع، استفاده از این سوئیچ فشار را هم در کاربردهای فشار پایین و هم در فشارهای متوسط فرآیندی ممکن میسازد و انعطافپذیری بالایی در طراحی سیستم ایجاد میکند.
مقاومت در برابر اضافهبار
حداکثر فشار قابل تحمل یا Overpressure Limit در Ceraphant PTP33B برابر با 160 بار یا 2320 psi است. این مقاومت بالا در برابر اضافهبار باعث میشود دستگاه در برابر فشارهای ناگهانی یا شرایط غیرعادی فرآیند دچار آسیب نشود و ایمنی سیستم بهطور قابل توجهی افزایش یابد.
دمای فرآیند قابل تحمل
PTP33B میتواند در محدوده دمای فرآیندی منفی 40 تا مثبت 100 درجه سانتیگراد بهصورت پیوسته عملکرد دقیقی داشته باشد. همچنین برای مدت زمان حداکثر یک ساعت، امکان تحمل دمای 135 درجه سانتیگراد نیز وجود دارد که این ویژگی، استفاده از تجهیز را در فرآیندهای دارای فاز شستشو یا ضدعفونی دمای بالا ممکن میسازد.
مناسب برای فرآیندهای CIP و SIP
یکی از مزایای مهم گیج فشار Endress+Hauser PTP33B، سازگاری کامل آن با فرآیندهای CIP و SIP است. این ویژگی بهویژه در صنایع غذایی، دارویی و بهداشتی اهمیت بسیار زیادی دارد، زیرا تجهیزات باید بتوانند در برابر شستشو و استریلسازی با دما و مواد شیمیایی بالا مقاومت کنند بدون آنکه دقت یا طول عمر آنها کاهش یابد.
دمای محیط
محدوده دمای محیط مجاز برای عملکرد Ceraphant PTP33B از منفی 20 تا مثبت 70 درجه سانتیگراد تعریف شده است. این بازه گسترده دمایی امکان استفاده از این سوئیچ فشار را در شرایط محیطی متنوع و حتی محیطهای صنعتی با نوسانات دمایی بالا فراهم مینماید.
الکترونیک سوئیچینگ یکپارچه
PTP33B به الکترونیک سوئیچینگ یکپارچه مجهز شده است که امکان مانیتورینگ و کنترل غیرمتمرکز و اقتصادی فرآیند را فراهم میکند. این الکترونیک داخلی نیاز به تجهیزات جانبی اضافی را کاهش داده و باعث سادهتر شدن طراحی سیستم و کاهش هزینههای نصب و نگهداری میشود.
نمایشگر دیجیتال و LEDهای وضعیت
وجود نمایشگر دیجیتال در Ceraphant PTP33B اطلاعات فشار و وضعیت عملکرد دستگاه را بهصورت واضح در محل نصب نمایش میدهد. علاوه بر آن، LEDهای وضعیت امکان بررسی سریع عملکرد و انجام Function Check را فراهم میکنند و اپراتور میتواند بدون نیاز به ابزارهای اضافی از صحت عملکرد تجهیز اطمینان حاصل کند.
اتصالات فرآیندی رزوهای
در نسخه رزوهای، گیج فشار Endress+Hauser PTP33B با اتصال M24 عرضه میشود. این اتصال فرآیندی مستحکم و قابل اطمینان، نصب راحت و اتصال پایدار دستگاه به سیستم فرآیندی را تضمین میکند.
اتصالات بهداشتی
Ceraphant PTP33B امکان استفاده از انواع اتصالات بهداشتی شامل DIN11851، Tri Clamp، SMS و Varivent را دارا است. این تنوع در اتصالات بهداشتی باعث میشود تجهیز بهراحتی در خطوط فرآیندی صنایع غذایی و دارویی نصب گردد و الزامات بهداشتی بهطور کامل رعایت شود.
طراحی فلاش و جوشخورده
اتصالات فرآیندی این محصول بهصورت کاملاً جوشخورده طراحی شدهاند که علاوه بر افزایش ایمنی، مانع از ایجاد شکافهای مرده و تجمع آلودگی میشوند. طراحی فلاش باعث میشود سطح تماس با فرآیند کاملاً صاف بوده و تمیزکاری به بهترین شکل انجام شود.
منبع تغذیه
گیج فشار PTP33B با ولتاژ تغذیه 10 تا 30 ولت DC کار میکند. این محدوده ولتاژ وسیع، سازگاری بالایی با اکثر سیستمهای کنترلی و منابع تغذیه صنعتی ایجاد میکند.
گزینههای خروجی و ارتباطی
Ceraphant PTP33B در پیکربندیهای مختلف خروجی عرضه میشود. این خروجیها شامل یک خروجی PNP، دو خروجی PNP و یا ترکیب یک خروجی PNP به همراه سیگنال آنالوگ 4 تا 20 میلیآمپر هستند. این تنوع در خروجیها امکان انطباق آسان تجهیز با انواع سیستمهای کنترل و اتوماسیون صنعتی را فراهم میسازد.
قابلیت IO-Link
پشتیبانی از IO-Link یکی از مهمترین ویژگیهای گیج فشار Endress+Hauser PTP33B محسوب میشود. IO-Link باعث کاهش هزینهها و پیچیدگی سیستم شده و امکان پیکربندی آسان، پارامتردهی سریع و یکپارچهسازی انعطافپذیر دستگاه با تمامی سیستمهای فیلدباس را فراهم میکند.
مزایای کاربردی IO-Link
با استفاده از IO-Link، اطلاعات تشخیصی، وضعیت عملکرد و پارامترهای تنظیمی دستگاه بهراحتی قابل دسترسی هستند. این قابلیت نقش مهمی در بهبود نگهداری پیشگیرانه و افزایش شفافیت فرآیند ایفا میکند.
تاییدیههای طراحی و کیفیت
Ceraphant PTP33B دارای گزارش نهایی بازرسی EN 10204-3.1 است که کیفیت ساخت و تطابق کامل محصول با استانداردهای بینالمللی را تضمین میکند. همچنین این تجهیز کاملاً از روغن و گریس تمیز شده و برای کاربردهای حساس آماده استفاده میباشد.
قابلیت تنظیم آلارم حداقل
یکی دیگر از ویژگیهای کاربردی PTP33B، امکان تنظیم آلارم حداقل فشار است. این قابلیت به اپراتور اجازه میدهد در صورت کاهش فشار به زیر حد مجاز، هشدار لازم بهسرعت صادر شود و از بروز آسیب به تجهیزات یا توقف فرآیند جلوگیری گردد.
تاییدیههای بهداشتی
این گیج فشار دارای تاییدیههای بهداشتی معتبر شامل FDA، استاندارد 3-A، EHEDG و مطابقت با مقررات EG1935/2004 است. وجود این تاییدیهها، استفاده از Ceraphant PTP33B را در صنایع غذایی، نوشیدنی و دارویی کاملاً ایمن و مطابق الزامات جهانی میسازد.
جمعبندی نهایی
گیج فشار Endress+Hauser PTP33B یک سوئیچ فشار هوشمند، بهداشتی و اقتصادی است که با دیافراگم فلزی، طراحی کامپکت، دقت مناسب، پایداری بلندمدت، نمایشگر دیجیتال، خروجیهای متنوع و پشتیبانی از IO-Link، تمامی نیازهای پایش فشار مطلق و گیج را در کاربردهای صنعتی و بهداشتی پوشش میدهد. ترکیب کیفیت ساخت بالا، تاییدیههای بهداشتی معتبر و هزینه مالکیت پایین، این محصول را به انتخابی مطمئن و کارآمد برای صنایع مختلف تبدیل کرده است.
