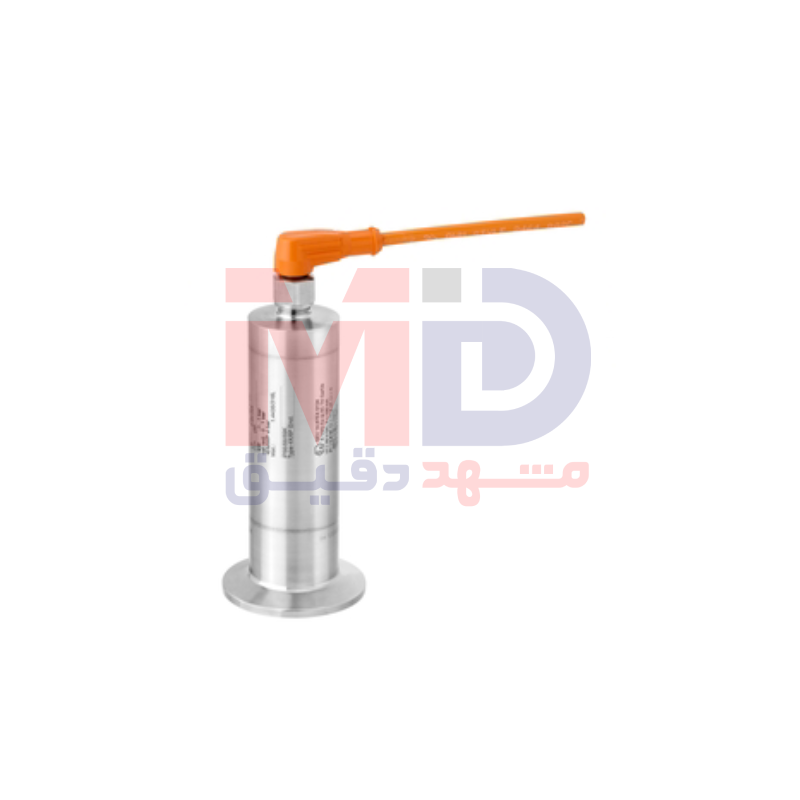

معرفی کلی گیج فشار Endress+Hauser PMP23
گیج فشار Endress+Hauser PMP23 که با نام Cerabar PMP23 نیز شناخته میشود، یک ترانسمیتر فشار بسیار فشرده، اقتصادی و در عین حال دقیق است که برای اندازهگیری فشار مطلق یا فشار گیج در گازها و مایعات طراحی شده است. این محصول بهطور خاص برای پاسخگویی به نیازهای صنایع بهداشتی و فرآیندهای حساس توسعه یافته و ترکیبی متعادل از دقت اندازهگیری، ایمنی فرآیند و انطباق کامل با الزامات بهداشتی بینالمللی را ارائه میدهد. طراحی کامپکت، دیافراگم فلشمانت استنلس استیل 316L و پشتیبانی از اتصالات فرآیندی بهداشتی گواهیشده، PMP23 را به یکی از انتخابهای محبوب در صنایع غذایی، نوشیدنی، دارویی و زیستفناوری تبدیل کرده است.
Field of Application یا حوزه کاربرد
Cerabar PMP23 بهعنوان یک ترانسمیتر فشار مطلق و گیج، برای اندازهگیری فشار در سیالات گازی و مایع در کاربردهای صنعتی و بهداشتی مورد استفاده قرار میگیرد. این تجهیز بهطور خاص برای صنایعی طراحی شده است که رعایت اصول بهداشتی، قابلیت شستوشوی کامل و جلوگیری از نقاط مرده در فرآیند اهمیت حیاتی دارد. استفاده از دیافراگم فلشمانت، حذف فضاهای گیرنده آلودگی و سازگاری کامل با فرآیندهای شستوشوی CIP و استریلیزاسیون SIP باعث شده PMP23 برای خطوط تولید صنایع غذایی و نوشیدنی، صنایع لبنی، دارویی، بیوتکنولوژی و همچنین کاربردهای دقیق در صنایع شیمیایی مناسب باشد.
طراحی بهداشتی و فشرده
یکی از بارزترین ویژگیهای گیج فشار PMP23 طراحی بسیار فشرده و کامپکت آن است که نصب در فضاهای محدود را بهسادگی امکانپذیر میکند. این طراحی در کنار اتصالات فرآیندی فلشمانت بهداشتی موجب میشود دستگاه بهطور کامل در فرآیند یکپارچه شده و هیچگونه فضای مردهای برای تجمع مواد باقی نماند. این موضوع نقش مهمی در تضمین کیفیت محصول نهایی و رعایت الزامات بهداشتی در صنایع حساس ایفا میکند.
اصل اندازهگیری فشار
اصل اندازهگیری در Endress+Hauser PMP23 مبتنی بر سنسور پیزورزیستیو با دیافراگم فلزی است. در این روش، تغییر فشار فرآیند باعث تغییر شکل بسیار جزئی دیافراگم 316L میشود و این تغییر شکل به کمک المانهای پیزورزیستیو به سیگنال الکتریکی متناسب با فشار تبدیل میگردد. این اصل اندازهگیری علاوه بر دقت بالا، پاسخدهی سریع و پایداری مناسب در بلندمدت را تضمین میکند.
نوع فشار قابل اندازهگیری
Cerabar PMP23 قادر به اندازهگیری فشار مطلق و فشار گیج است. این قابلیت باعث میشود بتوان از آن در طیف گستردهای از کاربردهای فرآیندی استفاده کرد؛ از اندازهگیری فشار خطوط انتقال سیال گرفته تا پایش فشار مخازن، راکتورها و سیستمهای فرآیندی حساس. انتخاب نوع فشار متناسب با نیاز فرآیند، انعطافپذیری بالایی را در طراحی سیستم فراهم میسازد.
محدوده اندازهگیری فشار
محدوده اندازهگیری فشار در PMP23 از 400 میلیبار تا 40 بار تعریف شده است که معادل 6 تا 600 psi میباشد. این بازه امکان استفاده از دستگاه را در کاربردهای فشار پایین تا فشار متوسط فراهم میکند. علاوه بر این، قابلیت ارائه رنج اندازهگیری سفارشی متناسب با نیاز فرآیند، دقت اندازهگیری را در بازه کاری مورد نظر به حداکثر میرساند.
سلول اندازهگیری و دیافراگم فلشمانت
سلول اندازهگیری PMP23 مجهز به دیافراگم فلشمانت از جنس استنلس استیل 316L است. این دیافراگم بهصورت همسطح با اتصال فرآیندی طراحی شده و از تجمع ذرات، باکتریها و آلودگی جلوگیری میکند. استفاده از متریال 316L که دارای مقاومت شیمیایی بالا و سازگاری کامل با الزامات بهداشتی است، ایمنی فرآیند و دوام طولانیمدت دستگاه را تضمین مینماید.
دقت اندازهگیری
دقت مرجع گیج فشار Endress+Hauser PMP23 برابر با ±0.3 درصد از Span است. این سطح از دقت برای بسیاری از کاربردهای کنترلی و مانیتورینگ در صنایع بهداشتی و فرآیندی بسیار مناسب بوده و تضمین میکند که فشار فرآیند با اطمینان بالا اندازهگیری و پایش شود.
پایداری بلندمدت
یکی از مزایای قابل توجه PMP23 پایداری عالی در بلندمدت است. رانش اندازهگیری این دستگاه تنها 0.2 درصد از URL در سال میباشد که باعث کاهش نیاز به کالیبراسیونهای مکرر، کاهش هزینههای نگهداری و افزایش قابلیت اطمینان سیستم در طول زمان میشود.
مقاومت در برابر اضافهفشار
حداکثر حد تحمل اضافهفشار در PMP23 برابر با 160 بار یا 2400 psi است. این ویژگی باعث میشود دستگاه در شرایط غیرعادی فرآیند، شوکهای فشاری و افزایش ناگهانی فشار دچار آسیب نشود و ایمنی سیستم بهطور کامل حفظ گردد.
دمای فرآیند قابل تحمل
گیج فشار PMP23 قادر است در محدوده دمای فرآیندی منفی 10 تا مثبت 100 درجه سانتیگراد بهصورت پیوسته کار کند. علاوه بر این، دستگاه میتواند دمای 135 درجه سانتیگراد را به مدت یک ساعت تحمل کند که این قابلیت برای فرآیندهای SIP و استریلیزاسیون بسیار حائز اهمیت است.
دمای محیط کاری
محدوده دمای محیط کاری این تجهیز از منفی 40 تا مثبت 85 درجه سانتیگراد تعریف شده است. این بازه گسترده، امکان استفاده از PMP23 را در محیطهای صنعتی با شرایط محیطی سخت، فضای باز و مناطق با نوسانات دمایی زیاد فراهم میکند.
اتصالات فرآیندی رزوهای
Cerabar PMP23 از اتصالات فرآیندی رزوهای G1 و M24 پشتیبانی میکند که امکان نصب آسان در بسیاری از سیستمهای استاندارد صنعتی را فراهم میسازد. این اتصالات برای کاربردهایی که نیازی به اتصال کاملاً بهداشتی ندارند، گزینهای مناسب و مقرونبهصرفه محسوب میشوند.
اتصالات فرآیندی بهداشتی
در کنار اتصالات رزوهای، PMP23 از طیف گستردهای از اتصالات فرآیندی بهداشتی شامل DIN11851، Clamp، SMS، Varivent و Universal Adapter پشتیبانی میکند. این تنوع در اتصالات، امکان استفاده از دستگاه را در خطوط تولید مختلف صنایع غذایی و دارویی با استانداردهای گوناگون فراهم میسازد.
منبع تغذیه
منبع تغذیه گیج فشار Endress+Hauser PMP23 در بازه 10 تا 30 ولت DC تعریف شده است. این محدوده استاندارد، سازگاری کامل دستگاه با اغلب سیستمهای کنترلی، تابلوهای برق و منابع تغذیه صنعتی را تضمین میکند.
خروجی و ارتباطات صنعتی
این گیج فشار از خروجی آنالوگ 4 تا 20 میلیآمپر پشتیبانی میکند که یکی از رایجترین استانداردها در صنایع فرآیندی است. علاوه بر آن، قابلیت ارتباطی IO-Link بهصورت اختیاری در PMP23 در دسترس میباشد که امکان پیکربندی ساده، تشخیص پیشرفته و تبادل دادههای پارامتری از طریق سیستمهای اتوماسیون مدرن را فراهم میسازد.
مزایای استفاده از IO-Link
استفاده از IO-Link در PMP23 باعث کاهش هزینهها و پیچیدگی سیستم میشود، زیرا تنظیمات دستگاه بهسادگی از طریق ابزارهای کانفیگ ساده یا مستقیماً از طریق سیستم مهندسی انجام میگیرد. این قابلیت زمان راهاندازی را کاهش داده و دسترسی به دادههای تشخیصی را بهبود میبخشد.
ایمنی فرآیند با اتصالات جوشخورده
تمامی اتصالات فرآیندی در PMP23 بهصورت کاملاً جوشخورده طراحی شدهاند. این ویژگی با حذف گسکتها و اورینگها، ریسک نشتی را به حداقل رسانده و ایمنی فرآیند را بهطور قابل توجهی افزایش میدهد.
مقاومت محیطی و درجه حفاظت
گیج فشار Endress+Hauser PMP23 امکان ارائه با درجه حفاظت IP69 را دارد که آن را برای شرایط شستوشوی شدید، محیطهای مرطوب و خطوط تولیدی که نیاز به Washdown دارند، ایدهآل میسازد. این سطح از حفاظت، دوام دستگاه را در شرایط سخت تضمین میکند.
قابلیت استفاده در CIP و SIP
PMP23 بهطور کامل برای فرآیندهای CIP و SIP طراحی شده است. این قابلیت انعطافپذیری بالایی را برای استفاده از دستگاه در خطوط مختلف تولید ایجاد کرده و باعث کاهش هزینههای انبارداری و نگهداری میشود.
تأییدیههای ایمنی و ضدانفجار
این گیج فشار دارای گواهینامههای معتبر بینالمللی شامل ATEX، FM، CSA، IECEx، NEPSI و UK Ex است. این تأییدیهها امکان استفاده از PMP23 را در مناطق مستعد خطر انفجار و کاربردهای صنعتی خاص فراهم میسازند.
تأییدیههای طراحی و ساخت
PMP23 مطابق با استاندارد EN10204-3.1 همراه با گزارش بازرسی نهایی ارائه میشود. همچنین دستگاه بهصورت Cleaned from oil and grease تحویل شده و اندازهگیری زبری سطح نیز انجام میگیرد که این موضوع برای کاربردهای بهداشتی اهمیت زیادی دارد.
تأییدیههای بهداشتی
گیج فشار Endress+Hauser PMP23 دارای تأییدیههای بهداشتی معتبر شامل 3-A، EHEDG و انطباق با مقررات EG1935/2004 میباشد. این گواهیها تضمین میکنند که دستگاه برای تماس مستقیم با مواد غذایی و دارویی کاملاً ایمن است.
نقش مستندسازی و قابلیت ردیابی
وجود تأییدیهها و اسناد کیفی متعدد در PMP23 به کاربران کمک میکند تا الزامات مستندسازی، ردیابی و انطباق با استانداردهای بهداشتی را بهسادگی در کارخانه پیادهسازی کنند. این موضوع بهویژه در صنایع دارویی و غذایی بسیار حائز اهمیت است.
جمعبندی مزایای کلیدی
نصب آسان، طراحی فشرده، دقت 0.3 درصد، پایداری بلندمدت، دیافراگم فلشمانت 316L، پشتیبانی از IO-Link، درجه حفاظت IP69، قابلیت CIP و SIP و مجموعهای کامل از تأییدیههای بهداشتی و ضدانفجار از مهمترین مزایای Cerabar PMP23 محسوب میشوند.
جمعبندی نهایی
گیج فشار Endress+Hauser PMP23 یک ترانسمیتر فشار اقتصادی، دقیق و کاملاً بهداشتی است که برای اندازهگیری فشار مطلق و گیج در گازها و مایعات طراحی شده است. این تجهیز با بهرهگیری از سنسور پیزورزیستیو، دیافراگم فلشمانت استنلس استیل 316L، طراحی فشرده و پشتیبانی از استانداردهای بهداشتی و ایمنی بینالمللی، گزینهای ایدهآل برای صنایع غذایی، دارویی و فرآیندی به شمار میرود. PMP23 انتخابی هوشمندانه برای کاربرانی است که به دنبال ترکیب کیفیت بالا، ایمنی فرآیند و هزینه مقرونبهصرفه هستند.
