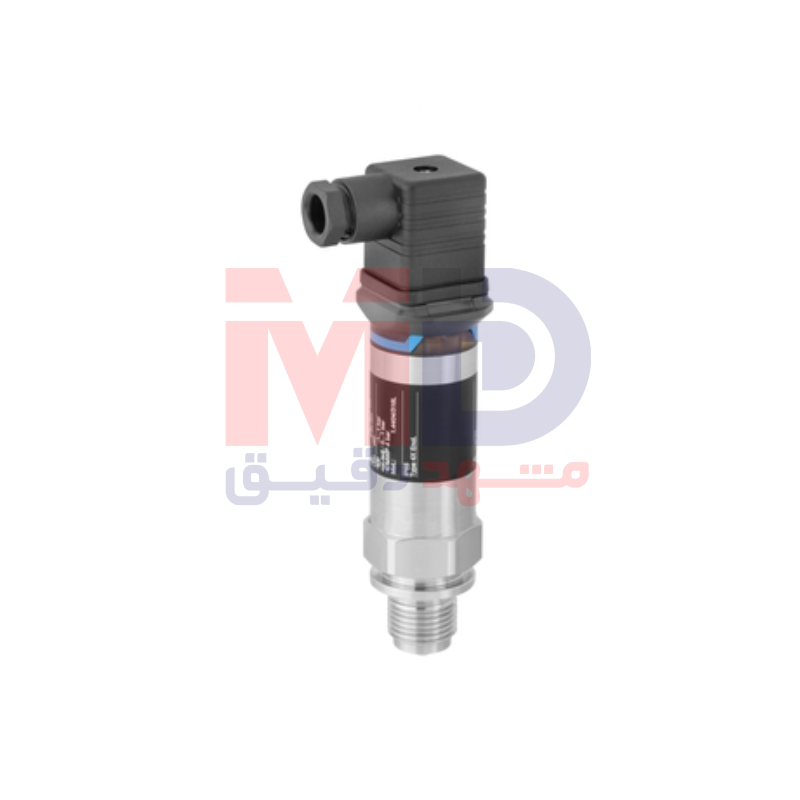

معرفی کلی گیج فشار Endress+Hauser PMP11
گیج فشار Endress+Hauser PMP11 یکی از اقتصادیترین و در عین حال قابلاعتمادترین ترانسمیترهای فشار فشرده در سبد محصولات شرکت Endress+Hauser محسوب میشود. این محصول بهطور خاص برای کاربردهای استاندارد در صنایع فرآیندی طراحی شده و با تکیه بر کیفیت ساخت بالا، دقت مناسب و طراحی بسیار کامپکت، نیاز طیف گستردهای از کاربران صنعتی را برآورده میکند. PMP11 بهعنوان یک راهکار مقرونبهصرفه، امکان اندازهگیری فشار گیج را در گازها و مایعات فراهم کرده و انتخابی ایدهآل برای پروژههایی است که در آنها توازن بین قیمت، عملکرد و دوام اهمیت بالایی دارد.
جایگاه PMP11 در خانواده Cerabar
Cerabar PMP11 در خانواده Cerabar بهعنوان مقرونبهصرفهترین ترانسمیتر فشار کامپکت شناخته میشود. این تجهیز بدون پیچیدگیهای اضافی و قابلیتهای غیرضروری، تمرکز خود را بر ارائه عملکرد پایدار و مطمئن در شرایط فرآیندی استاندارد قرار داده است. PMP11 با بهرهگیری از طراحی ساده اما مقاوم، گزینهای مناسب برای کاربرانی است که بهدنبال یک فشارسنج صنعتی با کیفیت ساخت آلمانی و هزینه سرمایهگذاری پایین هستند.
Field of Application یا حوزه کاربرد
Cerabar PMP11 برای استفاده در کاربردهای رایج صنایع فرآیندی طراحی شده است. این ترانسمیتر فشار قادر است فشار گیج را در بازه 400 میلیبار تا 40 بار اندازهگیری کند و به همین دلیل در بسیاری از فرآیندهای صنعتی قابل استفاده است. PMP11 برای اندازهگیری فشار در گازها و مایعات مناسب بوده و میتواند در خطوط لوله، مخازن، سیستمهای پمپاژ و تجهیزات عمومی فرآیندی بهکار گرفته شود. استفاده از متریال باکیفیت مانند فولاد ضدزنگ 316L تضمین میکند که این تجهیز در محیطهای صنعتی عملکرد پایدار و قابل اعتمادی داشته باشد.
کاربرد در صنایع فرآیندی
این گیج فشار بهطور گسترده در صنایع شیمیایی، صنایع عمومی، تأسیسات صنعتی، سیستمهای آب و فاضلاب، ماشینسازی و بسیاری از کاربردهای فرآیندی استاندارد مورد استفاده قرار میگیرد. PMP11 برای شرایطی طراحی شده است که در آنها نیاز به پایش فشار بهصورت پیوسته وجود دارد اما الزامات بسیار پیچیده یا فرآیندهای فوقحساس مطرح نیستند. همین موضوع باعث شده است این محصول به یکی از انتخابهای محبوب در پروژههای صنعتی تبدیل شود.
اصل اندازهگیری فشار گیج
PMP11 بر اساس اصل اندازهگیری فشار گیج عمل میکند. در این نوع اندازهگیری، فشار سیال نسبت به فشار اتمسفر محیط سنجیده میشود. این ویژگی باعث میشود دستگاه برای کاربردهایی نظیر پایش فشار خطوط لوله، خروجی پمپها و سیستمهای پنوماتیک و هیدرولیک بسیار مناسب باشد. تمرکز بر فشار گیج، PMP11 را به ابزاری ساده و کارآمد برای فرآیندهای صنعتی تبدیل کرده است.
فناوری سنسور پیزورزیستیو
در ساخت PMP11 از سنسور پیزورزیستیو با دیافراگم فلزی استفاده شده است. این سنسور بهصورت کاملاً جوشخورده طراحی شده و امکان اندازهگیری دقیق فشار را در شرایط مختلف فراهم میکند. استفاده از دیافراگم فلزی جوشدادهشده، علاوه بر افزایش استحکام مکانیکی، باعث افزایش طول عمر سنسور و پایداری عملکرد آن در طول زمان میشود.
سنسور فلزی کاملاً جوشخورده
یکی از ویژگیهای مهم PMP11، استفاده از سنسور فلزی کاملاً جوشخورده برای اندازهگیری فشار است. این طراحی باعث میشود هیچ مسیر نشتی یا نقطه ضعف مکانیکی در سلول اندازهگیری وجود نداشته باشد. نتیجه این ساختار، افزایش ایمنی فرآیند، کاهش ریسک خرابی و اطمینان از عملکرد پایدار در محیطهای صنعتی میباشد.
طراحی کامپکت و فشرده
PMP11 دارای طراحی بسیار فشرده و جمعوجور است. این ویژگی امکان نصب آسان دستگاه را حتی در فضاهای محدود فراهم میکند. در بسیاری از ماشینآلات و اسکیدهای صنعتی که محدودیت فضا وجود دارد، طراحی کامپکت PMP11 یک مزیت بزرگ محسوب میشود و فرآیند نصب را سریع و بدون دردسر میسازد.
سهولت نصب و راهاندازی
یکی از مهمترین مزایای PMP11، نصب و راهاندازی سریع و آسان آن است. بهدلیل ابعاد کوچک و ساختار ساده، این ترانسمیتر فشار بهراحتی در محل نصب میشود و زمان لازم برای راهاندازی آن به حداقل میرسد. همچنین امکان انتخاب رنج اندازهگیری متناسب با نیاز فرآیندی، انعطافپذیری بالایی را در مرحله تنظیم اولیه فراهم میکند.
مزایای اقتصادی و هزینه مالکیت پایین
Cerabar PMP11 بهعنوان اقتصادیترین ترانسمیتر فشار کامپکت در رده خود شناخته میشود. قیمت مناسب در کنار کیفیت ساخت بالا، باعث کاهش هزینه سرمایهگذاری اولیه میشود. علاوه بر این، پایداری بلندمدت سنسور و نیاز کم به کالیبراسیون مجدد، هزینههای نگهداری و تعمیرات را در طول عمر تجهیز کاهش میدهد و هزینه کلی مالکیت را به حداقل میرساند.
دقت مرجع اندازهگیری
دقت مرجع PMP11 برابر با ±0.5 درصد از Span است. این میزان دقت برای بسیاری از فرآیندهای استاندارد صنعتی کاملاً مناسب بوده و تضمین میکند دادههای اندازهگیریشده از کیفیت قابلقبولی برخوردار باشند. تکرارپذیری بالای اندازهگیری نیز به افزایش اطمینان در پایش فرآیند کمک میکند.
پایداری بلندمدت سنسور
پایداری بلندمدت PMP11 برابر با 0.2 درصد از URL در سال میباشد. این ویژگی نشاندهنده رانش بسیار کم سنسور در طول زمان است و باعث میشود دستگاه برای مدت طولانی بدون نیاز به تنظیم مجدد یا کالیبراسیون، عملکرد دقیقی ارائه دهد. این موضوع نقش مهمی در کاهش هزینههای عملیاتی ایفا میکند.
محدوده فشار قابل اندازهگیری
سلول اندازهگیری PMP11 امکان اندازهگیری فشار گیج را در بازه 400 میلیبار تا 40 بار فراهم میکند که معادل 6 تا 600 psi است. این بازه فشار، استفاده از PMP11 را برای طیف گستردهای از کاربردهای صنعتی از فشارهای پایین تا فشارهای متوسط امکانپذیر میسازد.
تحمل اضافهفشار بالا
حداکثر حد تحمل اضافهفشار در PMP11 برابر با 160 بار یا 2400 psi است. این قابلیت باعث میشود دستگاه در برابر شوکهای ناگهانی فشار و شرایط غیرمنتظره فرآیندی مقاوم باشد. تحمل اضافهفشار بالا، نقش مهمی در افزایش ایمنی و طول عمر تجهیز ایفا میکند.
محدوده دمای فرآیند
PMP11 برای کار در دمای فرآیندی منفی 25 تا مثبت 85 درجه سانتیگراد طراحی شده است که معادل منفی 13 تا مثبت 185 درجه فارنهایت میباشد. این بازه دمایی مناسب، امکان استفاده از دستگاه را در بسیاری از کاربردهای صنعتی رایج فراهم میکند.
محدوده دمای محیط
دمای محیط قابل تحمل برای PMP11 از منفی 40 تا مثبت 70 درجه سانتیگراد است. این دامنه گسترده دمایی تضمین میکند که دستگاه حتی در شرایط محیطی سخت و متغیر، عملکرد پایدار خود را حفظ کند و دچار اختلال نشود.
اتصالات فرآیندی رزوهای
Cerabar PMP11 از اتصالات فرآیندی رزوهای متنوعی پشتیبانی میکند. این اتصالات شامل G1/4، G1/2، MNPT 1/4، MNPT 1/2 و DIN13 میباشند. تنوع اتصالات رزوهای باعث میشود نصب دستگاه بر روی انواع مختلف خطوط لوله و تجهیزات فرآیندی بهراحتی امکانپذیر باشد.
متریال بدنه 316L و مزایای آن
بدنه PMP11 از فولاد ضدزنگ 316L ساخته شده است. این متریال بهدلیل مقاومت بالا در برابر خوردگی و شرایط محیطی نامساعد، بهطور گسترده در صنایع فرآیندی مورد استفاده قرار میگیرد. استفاده از 316L تضمین میکند که PMP11 در محیطهای صنعتی مرطوب یا خورنده، عمر طولانی و عملکرد قابل اعتمادی داشته باشد.
کیفیت ساخت و آزمونهای تولید
در فرآیند تولید PMP11، پوشش 100 درصد تست برای سلول اندازهگیری و اجزای حیاتی دستگاه اعمال میشود. این تستهای کامل تضمین میکنند که هر دستگاه پیش از تحویل به مشتری از نظر عملکرد، دقت و کیفیت ساخت مورد بررسی دقیق قرار گرفته است.
تأییدیههای طراحی و کیفیت
PMP11 دارای تأییدیه طراحی EN 10204-3.1 بهصورت گزارش بازرسی نهایی است. این گزارش نشاندهنده انطباق کامل محصول با مشخصات فنی اعلامشده میباشد و برای بسیاری از پروژههای صنعتی و مهندسی اهمیت بالایی دارد.
تمیزکاری صنعتی و ایمنی فرآیند
این گیج فشار بهصورت کامل از روغن و گریس تمیز شده است. تمیزکاری کامل دستگاه پیش از تحویل، ایمنی فرآیند را افزایش میدهد و از بروز آلودگیهای ناخواسته در سیستم جلوگیری میکند. این ویژگی بهویژه در کاربردهای صنعتی حساس اهمیت زیادی دارد.
نوع سیگنال خروجی آنالوگ
PMP11 از سیگنال خروجی آنالوگ 4 تا 20 میلیآمپر و همچنین خروجی 0 تا 10 ولت پشتیبانی میکند. این خروجیها بهطور گسترده در سیستمهای کنترلی صنعتی استفاده میشوند و سازگاری بالایی با انواع PLC و کنترلر دارند.
ولتاژ تغذیه دستگاه
در نسخه دارای خروجی آنالوگ 4 تا 20 میلیآمپر، ولتاژ تغذیه مورد نیاز بین 10 تا 30 ولت DC میباشد. در نسخه دارای خروجی 0 تا 10 ولت، ولتاژ تغذیه در بازه 12 تا 30 ولت DC قرار دارد. این انعطافپذیری باعث میشود PMP11 بهراحتی در سیستمهای مختلف الکتریکی مورد استفاده قرار گیرد.
پایداری عملکرد در بلندمدت
ترکیب دقت مناسب، پایداری بلندمدت بالا و استفاده از متریال باکیفیت، باعث میشود PMP11 در طول سالهای بهرهبرداری عملکرد پایدار و قابلاعتمادی ارائه دهد. این ویژگی برای کاربرانی که به دنبال کاهش توقفات فرآیندی هستند بسیار ارزشمند است.
کاهش نیاز به نگهداری و تعمیرات
PMP11 بهدلیل طراحی ساده، سنسور فلزی جوشخورده و پایداری بالا، نیاز بسیار کمی به نگهداری و تعمیرات دارد. این موضوع هزینههای عملیاتی را کاهش داده و بهرهوری کلی سیستم را افزایش میدهد.
کاربرد در پروژههای صنعتی بزرگ و کوچک
چه در پروژههای کوچک با تعداد محدود نقاط اندازهگیری و چه در پروژههای بزرگ با تعداد بالای ترانسمیتر، PMP11 میتواند نقش مؤثری ایفا کند. قیمت مناسب و نصب آسان این محصول، آن را به گزینهای منطقی برای استفاده گسترده تبدیل کرده است.
جمعبندی نهایی
گیج فشار Endress+Hauser PMP11 یک ترانسمیتر فشار کامپکت، اقتصادی و قابلاعتماد برای اندازهگیری فشار گیج در گازها و مایعات است. دقت مرجع 0.5 درصد، پایداری بلندمدت، سنسور پیزورزیستیو با دیافراگم فلزی کاملاً جوشخورده، بدنه مقاوم از جنس 316L، تحمل اضافهفشار بالا، تنوع اتصالات رزوهای و خروجیهای آنالوگ متنوع، این محصول را به انتخابی ایدهآل برای کاربردهای استاندارد صنایع فرآیندی تبدیل کرده است. PMP11 کیفیت شناختهشده Endress+Hauser را در قالب یک راهکار مقرونبهصرفه و کارآمد در اختیار کاربران صنعتی قرار میدهد.
