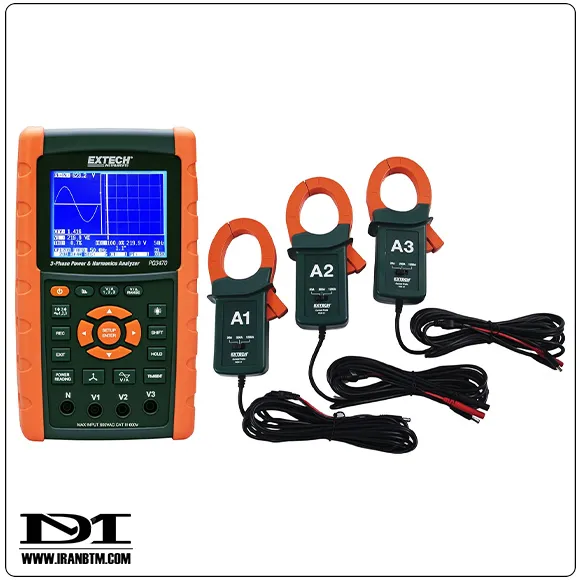

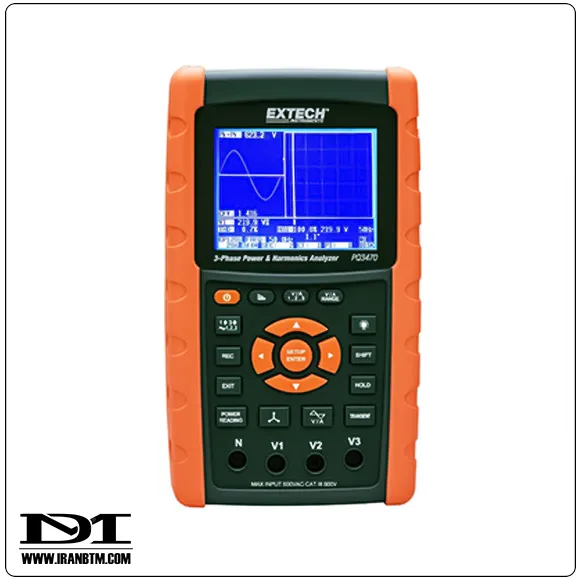

آشنایی با پاور آنالایزر EXTECH PQ3470-12

پاور آنالایزر EXTECH PQ3470-12 یکی از دستگاه‌های پیشرفته و چندکاره‌ای است که برای تجزیه‌وتحلیل سیستم‌های الکتریکی و ثبت داده‌های توان طراحی شده است. این دستگاه با بهره‌گیری از قابلیت‌های متعدد و امکانات پیشرفته به یکی از بهترین انتخاب‌ها برای مهندسان برق، تکنسین‌ها و متخصصان حوزه برق صنعتی تبدیل شده است. در ادامه، به بررسی کامل ویژگی‌ها، مزایا و کاربردهای این دستگاه می‌پردازیم.

EXTECH PQ3470-12 نسخه‌ای پیشرفته و مجهز از دستگاه‌های اندازه‌گیری و ثبت داده‌های الکتریکی است که قابلیت تحلیل و جمع‌آوری داده‌های توان و هارمونیک‌ها را با دقت و وضوح بالا دارد. این دستگاه به‌ویژه در اندازه‌گیری پارامترهای پیچیده در سیستم‌های برق سه‌فاز بسیار کاربردی بوده و می‌تواند عملکرد سیستم را با بیش از ۳۵ پارامتر مختلف پایش کند. ویژگی‌های منحصربه‌فرد این دستگاه نیاز به دقت بالا و تحلیل‌های جامع برای بررسی کیفیت توان و عملکرد سیستم‌های الکتریکی را برآورده می‌کند.

امکانات و ویژگی‌های کلیدی دستگاه

1. صفحه‌نمایش بزرگ باکیفیت
   صفحه‌نمایش گرافیکی دستگاه، با وضوح بالا و قابلیت نمایش در نور شدید خورشید طراحی شده است. این صفحه نمایش دارای قابلیت نور پس‌زمینه بوده و به کاربر این امکان را می‌دهد تا به آسانی از منوی روی صفحه استفاده کند و داده‌ها را با دقت مشاهده نماید.

2. آنالیز جامع سیستم با بیش از ۳۵ پارامتر مختلف
   پاور آنالایزر EXTECH PQ3470-12 می‌تواند اطلاعات دقیقی از وضعیت و عملکرد سیستم‌های برق سه‌فاز ارائه دهد. برخی از پارامترهایی که توسط این دستگاه اندازه‌گیری می‌شوند عبارتند از:

   • ولتاژ (V): شامل ولتاژ بین‌فاز (Phase-to-Phase) و ولتاژ تک‌فاز (Phase-to-Ground)
   • جریان (A): اندازه‌گیری جریان ولتاژهای تک‌فاز (Phase-to-Ground)
   • توان:‌ اندازه‌گیری توان اکتیو (KW)، توان راکتیو (KVAR) و توان ظاهری (KVA) برای فازها و کل سیستم
   • ضریب توان (PF): به‌صورت فازی و سیستمی
   • انرژی مصرفی (KWH): شامل انرژی اکتیو، راکتیو، ظاهری و ضریب توان کل سیستم
   • زاویه فاز (Phase Angle): نمایش دقیق زوایای فازهای مختلف

3. تجزیه‌وتحلیل هارمونیک‌ها و امواج
   این دستگاه قابلیت شناسایی و نمایش هارمونیک‌ها و اعوجاج کل هارمونیک (THD) را به‌صورت هم‌زمان داراست. با استفاده از این قابلیت، می‌توان اعوجاج‌ها یا نویزهایی که در ولتاژ و جریان سیستم الکتریکی رخ می‌دهند را شناسایی کرد و برای رفع مشکلات اقدام نمود.

4. تشخیص رویدادهای گذرا (Transient Events)
   یکی از ویژگی‌های مهم این پاور آنالایزر، قابلیت شناسایی تغییرات ناگهانی در سیستم است. رویدادهایی مانند افت ولتاژ (Dip)، افزایش ناگهانی ولتاژ (Swell) و قطعی‌های کوتاه‌مدت (Outage) با استفاده از این دستگاه با دقت بالا ثبت می‌شوند. همچنین می‌توان آستانه این رویدادها را به‌صورت درصدی تنظیم کرد.

5. ذخیره‌سازی داده‌ها در کارت حافظه SD
   این دستگاه قابلیت ثبت و ذخیره بیش از 30,000 مجموعه داده را داشته و اطلاعات را به‌صورت فرمت Excel قابل‌خواندن در سیستم‌عامل ویندوز و دیگر نرم‌افزارها ذخیره می‌کند. این ویژگی باعث می‌شود که کاربران بتوانند داده‌ها را بدون نیاز به نرم‌افزار خاصی تحلیل کنند.

6. قابلیت تنظیم نسبت ترانسفورماتور جریان و ولتاژ
   در سیستم‌های توزیع قدرت با توان بالا، این دستگاه قابلیت تنظیم نسبت ترانسفورماتور جریان (CT) تا ۱ به ۶۰۰ و نسبت ترانسفورماتور ولتاژ (PT) تا ۱ به ۱۰۰۰ را فراهم می‌کند.

7. دامنه گسترده نرخ نمونه‌گیری (Sampling Rate)
   دستگاه EXTECH PQ3470-12 می‌تواند داده‌ها را با نرخ نمونه‌گیری متغیر از ۲ ثانیه تا ۲ ساعت ثبت کند، که این موضوع امکان استفاده بهینه در سناریوهای مختلف را فراهم می‌آورد.

8. ایمن و قابل‌اعتماد برای شرایط صنعتی
   این دستگاه با استاندارد ایمنی CAT III تا ۶۰۰ ولت طراحی شده است و از مقاومت کافی در برابر ولتاژهای بالا برخوردار است. این ویژگی‌ باعث می‌شود که دستگاه برای محیط‌های صنعتی کاملاً ایمن و قابل‌اعتماد باشد.

مزایای پاور آنالایزر EXTECH PQ3470-12

• قابلیت نمایش گرافیکی و دیداری: قدرت نمایش گرافیکی داده‌ها و ترسیم دیاگرام‌های فازی به کاربران اجازه می‌دهد که تحلیل بهتری از نتایج داشته باشند.
• سیستم جمع‌آوری و ذخیره‌سازی پیشرفته داده‌ها: با استفاده از کارت حافظه قابل تعویض SD، این دستگاه امکان انتقال آسان داده‌ها و استفاده بیشتر از کارایی‌های آن را فراهم می‌کند.
• طراحی مناسب برای کاربردهای صنعتی: این دستگاه به‌گونه‌ای طراحی شده که به‌راحتی با محیط‌های صنعتی و شرایط سخت سازگار باشد.
• سهولت استفاده برای کاربران: طراحی منوی ساده دستگاه و قابلیت تنظیم سریع آن باعث می‌شود که استفاده از این پاور آنالایزر برای طیف وسیعی از کاربران آسان باشد.

کاربردها

1. تجزیه‌وتحلیل کیفیت توان:
   این دستگاه مناسب برای بررسی کیفیت توان سیستم‌های برق صنعتی است و به شناسایی مشکلات مرتبط با افت یا افزایش ولتاژ، نویزها و اختلالات هارمونیکی کمک می‌کند.

2. تعمیر و نگهداری سیستم‌های الکتریکی:
   با استفاده از قابلیت‌های پیشرفته پاور آنالایزر، می‌توان عملیات تعمیر و نگهداری را با دقت بالاتری انجام داد و عمر مفید تجهیزات را افزایش داد.

3. پایش بلندمدت سیستم‌های برق:
   با امکان ثبت داده‌های بلندمدت، این دستگاه می‌تواند برای پایش سیستم‌های برق در پروژه‌های بزرگ مورد استفاده قرار گیرد.

4. آنالیز شبکه‌های سه‌فاز:
   EXTECH PQ3470-12 بهترین ابزار برای مهندسان برق است که نیاز به بررسی زاویه فازها و تناسب بارهای ورودی در شبکه‌های سه‌فاز دارند.

اقلام همراه

این پاور آنالایزر همراه با تجهیزات ضروری زیر در اختیار کاربران قرار می‌گیرد:

• یک کارت حافظه SD برای ذخیره‌سازی داده‌ها
• چهار کابل ولتاژ با گیره‌های اتصال تمساحی
• یک آداپتور برق AC با ولتاژ ورودی ۱۰۰ تا ۲۴۰ ولت
• هشت باتری AA قابل تعویض
• یک کیف قابل‌حمل محکم برای حمل دستگاه
• ضمانت‌نامه یک‌ساله

پاور آنالایزر EXTECH PQ3470-12 با امکانات بی‌نظیری که ارائه می‌دهد، یکی از پرکاربردترین و مفیدترین ابزارها در زمینه تحلیل کیفیت توان و پایش داده‌های الکتریکی است. این دستگاه نه‌تنها دقت و سرعت را در اندازه‌گیری تضمین می‌کند، بلکه با طراحی گرافیکی و قابلیت‌های فراوان خود، توانایی تحلیل داده‌های پیچیده را نیز در اختیار کاربران قرار می‌دهد. با وجودی که این محصول دیگر توسط شرکت تولید نمی‌شود، اما همچنان یکی از ابزارهای قابل‌اعتماد و کارآمد در حوزه تجهیزات برقی به شمار می‌رود.
