معرفی تست ولتاژ بالا SEBAKMT HPG 70-K

دستگاه تست ولتاژ بالا HPG 70-K محصول شرکت SebaKMT یکی از پیشرفته‌ترین تجهیزات تست ولتاژ مستقیم (DC) در جهان است که تا 70 کیلوولت توانایی تست دارد. این دستگاه به دلیل طراحی کاملاً عایق‌شده، در آزمون‌های مستقل و مجزا عملکرد ایده‌آلی دارد و امنیت بسیار بالایی را برای کاربران فراهم می‌کند. طراحی نوآورانه و تکنولوژی به‌کاررفته در این تجهیز، آن را به گزینه‌ای حرفه‌ای برای کاربرد در صنعت برق و آزمایش تجهیزات ولتاژ متوسط تبدیل کرده است.

دستگاه HPG 70-K با استفاده از یک مدار پل‌دیودی (Bridge Rectifier) ولتاژ DC را با کمترین موج ریپل ممکن تولید می‌کند و این طراحی تضمین‌کننده دقت بالای خروجی ولتاژ است. به دست آوردن ولتاژ خروجی دقیق، به کمک سیستم اندازه‌گیری ولتاژ در بخش ثانویه دستگاه صورت می‌گیرد، که باعث افزایش کیفیت و قابلیت اعتماد تست می‌شود.

کاربردهای دستگاه تست ولتاژ بالا SEBAKMT HPG 70-K

این دستگاه به دلیل قابلیت‌های خاص خود در صنایع مختلف برق و آزمایش تجهیزات مرتبط با ولتاژ بالا کاربرد دارد. برخی از مهم‌ترین حوزه‌های استفاده از این تجهیز عبارتند از:

1. تست کابل‌ها:
   دستگاه HPG 70-K قابلیت تست کابل‌های ولتاژ بالا را دارد و می‌تواند شرایط عملکردی کابل‌ها را در کاربردهای مختلف بررسی کند.

2. تست تجهیزات کلیدزنی:
   انواع تجهیزات کلیدزنی در سیستم‌های برق می‌توانند توسط این دستگاه مورد آزمایش قرار گیرند تا پایداری عملکرد آن‌ها در شرایط مختلف بررسی شود.

3. تست ترانسفورماتورهای جریان:
   ترانسفورماتورهای جریان به عنوان یکی از تجهیزات حیاتی در سیستم‌های برق، نیاز به آزمایش دقیق دارند که با استفاده از HPG 70-K قابل انجام است.

4. تست تجهیزات و اجزای ولتاژ متوسط:
   این دستگاه برای تست تجهیزات ولتاژ متوسط، از جمله سیستم‌های تأسیساتی و اجزای مختلف، گزینه‌ای ایده‌آل است.

مزایای دستگاه تست ولتاژ بالا SEBAKMT HPG 70-K

دستگاه HPG 70-K از مزایای متعددی برخوردار است که آن را به یکی از بهترین گزینه‌ها برای انجام تست‌های ولتاژ بالا تبدیل کرده است. برخی از مزایای اصلی این دستگاه عبارتند از:

1. امنیت بالا:
   طراحی کاملاً عایق‌شده این دستگاه بالاترین سطح ایمنی را برای کاربران فراهم می‌کند و ریسک‌های مرتبط با ولتاژ بالا را به حداقل می‌رساند.

2. طراحی فشرده و وزن سبک:
   دستگاه HPG 70-K به گونه‌ای طراحی شده که حمل و نقل و استفاده از آن بسیار آسان باشد. این ویژگی به خصوص در مواقعی که دستگاه در شرایط مختلف محیطی به کار گرفته می‌شود، اهمیت دارد.

3. واحد کنترل و واحد ولتاژ مجزا:
   تفکیک واحد کنترل دستگاه از واحد ولتاژ بالا، امکان مدیریت بهتر و افزایش ایمنی در عملیات را فراهم می‌کند.

4. تنظیم پیوسته ولتاژ:
   ولتاژ خروجی دستگاه HPG 70-K به صورت پیوسته و دقیق قابل تنظیم است و همین موضوع امکان انجام آزمایش‌های حرفه‌ای را فراهم می‌کند.

5. قابلیت گسترش:
   این دستگاه با بهره‌گیری از یک ابزار جانبی VLF CR قابلیت گسترش دارد و می‌تواند برای انجام آزمایش‌های ولتاژ بسیار پایین (VLF) بر روی کابل‌های ولتاژ متوسط به کار رود. این ویژگی باعث افزایش کاربردهای دستگاه در صنایع مختلف می‌شود.

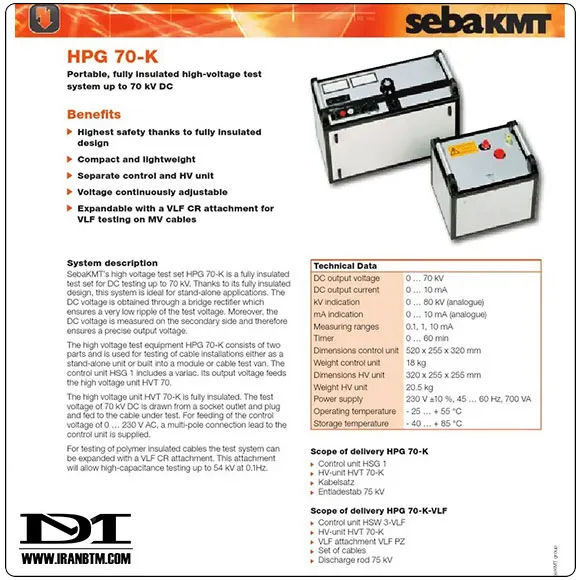

توصیف سیستم SEBAKMT HPG 70-K

HPG 70-K به عنوان دستگاهی برای تست ولتاژ مستقیم تا 70 کیلوولت طراحی شده است. طراحی کاملاً عایق‌شده این تجهیز، آن را برای کاربردهای مستقل و آزمون‌های مجزا به گزینه‌ای ایده‌آل تبدیل کرده است. ولتاژ DC تولیدی توسط این دستگاه با استفاده از یک مدار پل‌دیودی حاصل می‌شود که امکان دسترسی به ولتاژ تست با کمترین میزان ریپل را فراهم می‌کند. این موضوع نه‌تنها دقت تست را افزایش می‌دهد، بلکه نتایج آزمایش را نیز بسیار قابل اعتماد می‌کند.

سیستم اندازه‌گیری ولتاژ در بخش ثانویه دستگاه به کار گرفته شده است تا ولتاژ خروجی دقیق به دست آید. این فناوری امکان بررسی شرایط واقعی تجهیزات تحت آزمایش را فراهم کرده و کیفیت نتایج آزمایش را ارتقاء می‌دهد.

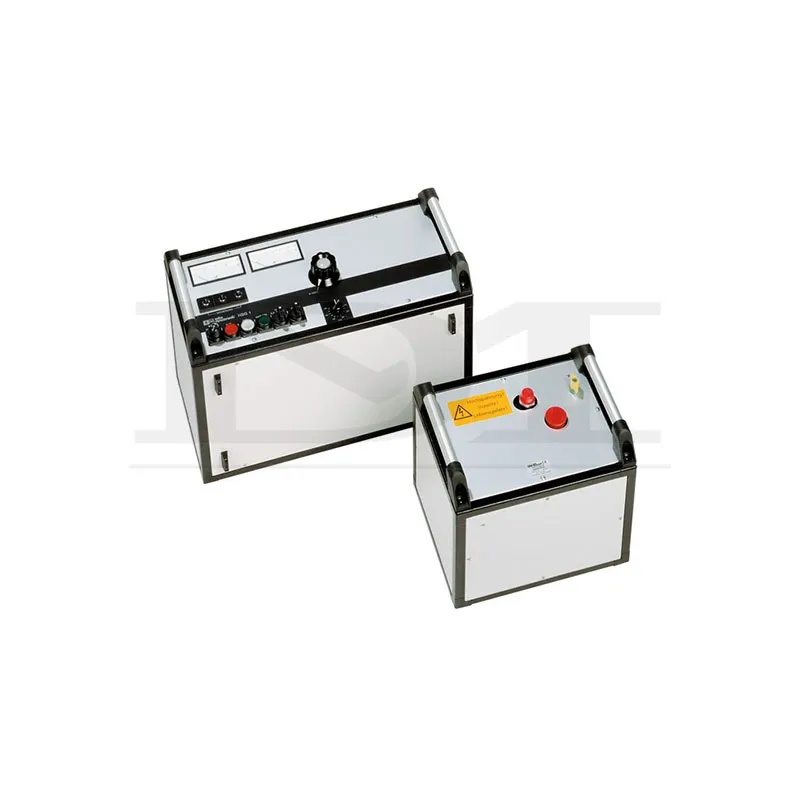

HPG 70-K شامل دو بخش مجزا است که برای انجام آزمایش‌های مختلف یا به صورت مستقل و یا به صورت نصب‌شده در یک ماژول یا خودروی تست کابل به کار می‌رود:

1. واحد کنترل (HSG 1):
   بخش کنترل دستگاه شامل یک مبدل ولتاژ متغیر (Variac) است که ولتاژ خروجی را برای تغذیه واحد ولتاژ بالا تنظیم می‌کند.

2. واحد ولتاژ بالا (HVT 70):
   بخش ولتاژ بالا کاملاً عایق‌شده طراحی شده است و قابلیت تولید ولتاژ تست 70 کیلوولت DC را دارد. این ولتاژ از طریق یک خروجی مخصوص به تجهیزات تحت آزمایش منتقل می‌شود.

برای تغذیه ولتاژ کنترل که بین 0 تا 230 ولت AC قابل تنظیم است، یک کابل اتصال چندپل به واحد کنترل ارائه می‌شود.

قابلیت‌های گسترش تست ولتاژ پایین

دستگاه HPG 70-K با استفاده از ابزار جانبی VLF CR قابلیت گسترش دارد. با اضافه کردن این بخش، امکان انجام آزمایش‌های ولتاژ بسیار پایین (VLF) بر روی کابل‌های با عایق پلیمری فراهم می‌شود. این ابزار جانبی توانایی انجام تست در ولتاژ‌های تا 54 کیلوولت با فرکانس 0.1 هرتز را دارد، که برای آزمایش کابل‌هایی با ظرفیت بالا بسیار مناسب است.

لوازم جانبی استاندارد همراه دستگاه

HPG 70-K به همراه مجموعه‌ای از لوازم جانبی استاندارد ارائه می‌شود که عملیات آزمون را ساده و ایمن می‌سازد. موارد ارائه‌شده با دستگاه شامل:

1. واحد کنترل HSG 1
2. واحد ولتاژ بالا HVT 70-K
3. مجموعه کابل اتصال
4. میله تخلیه ولتاژ 75 کیلوولت

همچنین اگر دستگاه با ابزار جانبی VLF CR خریداری شود، موارد زیر به مجموعه اضافه می‌شود:

1. واحد کنترل HSW 3-VLF
2. واحد ولتاژ بالا HVT 70-K
3. ابزار جانبی VLF PZ
4. مجموعه کابل اتصال
5. میله تخلیه ولتاژ 75 کیلوولت

مزایای استفاده از SEBAKMT HPG 70-K

استفاده از دستگاه HPG 70-K در فرآیندهای تست ولتاژ بالا مزایای متعددی دارد که در ادامه به طور کامل شرح داده می‌شوند:

1. دقت بالا در تست ولتاژ:
   تولید ولتاژ DC با موج ریپل بسیار پایین و اندازه‌گیری دقیق ولتاژ خروجی، تضمین‌کننده نتایج دقیق آزمایش است که در بررسی عملکرد تجهیزات بسیار حیاتی است.

2. کاربری آسان:
   طراحی فشرده و وزن سبک دستگاه باعث سهولت در حمل و نقل و استفاده آسان‌تر از آن در مکان‌های مختلف می‌شود.

3. ایمنی بالا:
   طراحی کاملاً عایق‌شده و وجود میله تخلیه ولتاژ باعث افزایش ایمنی در هنگام استفاده از دستگاه می‌شود، که این موضوع برای کار با تجهیزات ولتاژ بالا بسیار مهم است.

4. قابلیت گسترش:
   امکان اضافه کردن ابزار جانبی VLF CR باعث افزایش دامنه کاربردهای دستگاه، به خصوص در تست کابل‌های ظرفیت بالا، می‌شود.

5. انعطاف‌پذیری عملیاتی:
   قابلیت تنظیم پیوسته ولتاژ خروجی و تفکیک واحد کنترل از واحد ولتاژ بالا، کنترل بهتر و انجام آزمایش‌های حرفه‌ای را فراهم کرده است.

6. مناسب برای تست تجهیزات مختلف:
   از تست کابل‌ها گرفته تا تجهیزات کلیدزنی، ترانسفورماتورها و سیستم‌های ولتاژ متوسط، این دستگاه گزینه‌ای چندمنظوره برای کاربردهای صنعتی مختلف است.

نتیجه‌گیری

دستگاه تست ولتاژ بالا SEBAKMT HPG 70-K به عنوان ابزاری حرفه‌ای و پیشرفته برای انجام آزمون‌های ولتاژ بالا، یکی از بهترین گزینه‌ها در حوزه ابزار دقیق است. طراحی کاملاً عایق‌شده، دقت بالا در تولید ولتاژ تست، امکان گسترش برای تست‌های VLF، و امنیت ایده‌آل، این دستگاه را به انتخابی بی‌رقیب برای صنایع برق، آزمایشگاه‌های تخصصی، و بخش‌های تحقیق و توسعه تبدیل کرده است.

با استفاده از HPG 70-K می‌توانید به نتایج دقیق، ایمن و حرفه‌ای در آزمون تجهیزات ولتاژ بالا دست یابید. این دستگاه با قابلیت‌های ویژه و کاربرد گسترده خود، به بهینه‌سازی فرآیند تست، کاهش هزینه‌ها و افزایش بهره‌وری کمک خواهد کرد.
