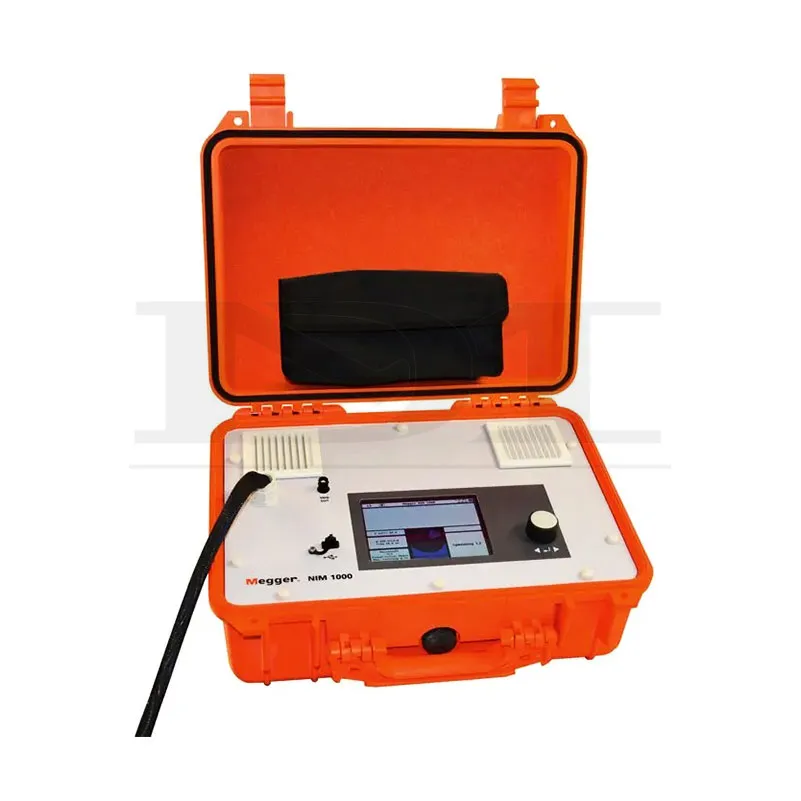

معرفی امپدانس‌متر Megger NIM1000

امپدانس‌متر Megger NIM1000 یکی از پیشرفته‌ترین ابزارهای ارزیابی و تست شبکه‌های ولتاژ پایین است. این دستگاه با دقت بسیار بالا و قابلیت‌های منحصربه‌فرد، به طور خاص برای تکنسین‌های تست در شرکت‌های توزیع برق و سایر صنایع طراحی شده است. طراحی جمع‌وجور، کاربری آسان، و نمایشگر رنگی این دستگاه، آن را به گزینه‌ای ایده‌آل برای استفاده در بازارهای رقابتی و شرایط پر تقاضا تبدیل کرده است.

این دستگاه با جریان تست تا 1000 آمپر توانایی اندازه‌گیری امپدانس شبکه‌های تک‌فاز و چندفاز را دارد و با تحلیل دقیق، خطاهای پنهان را شناسایی می‌کند. همچنین این دستگاه توانایی ارزیابی ظرفیت جریان شبکه، افت ولتاژ تحت بار نامی، و کیفیت کلی برق را داراست و باتوجه‌به تمامی این قابلیت‌ها، ابزاری حیاتی برای اطمینان از عملکرد مناسب شبکه‌های برق به شمار می‌رود.

مشخصات عملکردی امپدانس‌متر Megger NIM1000

دستگاه NIM1000 می‌تواند با جریان تست قابل‌تنظیم بین 80 تا 1000 آمپر، امپدانس شبکه را تا هارمونیک دهم اندازه‌گیری کند. این ویژگی به طور خاص برای تحلیل دقیق کیفیت برق، شناسایی نامیزانی‌های ولتاژ، و همچنین بررسی مشکلات امپدانس در شبکه بسیار کاربردی است. از دیگر ویژگی‌های منحصربه‌فرد این دستگاه می‌توان به موارد زیر اشاره کرد:

• تشخیص خطاهای حساس به بار و مشکلات سیم خنثی:
  این دستگاه قادر است خطاهای خنثی و نقص‌های حساس به بار را که ممکن است خطرات ایمنی شدیدی ایجاد کنند، شناسایی کند. توانایی شناسایی اتصالات ناپایدار و خطاهای پنهان در شبکه، این محصول را به ابزاری ایده‌آل برای افزایش ایمنی و جلوگیری از خطرات تبدیل کرده است.

• اندازه‌گیری تمامی پارامترهای شبکه:
  این دستگاه امکان اندازه‌گیری پارامترهای مختلف مثل امپدانس (Z)، مقاومت ®، راکتانس (X)، امپدانس PEN (ZPEN)، فرکانس شبکه، افت ولتاژ (VD) و حداکثر توان اسمی (Pmax) تحت شرایط واقعی شبکه را فراهم می‌کند. تمامی این پارامترها مستقیماً روی صفحه‌ نمایشگر دستگاه نمایش داده می‌شوند.

• تست در شرایط واقعی شبکه:
  دستگاه NIM1000 با شبیه‌سازی شرایط واقعی، میزان ظرفیت جریان شبکه را تحلیل و افت ولتاژ حاصل از بار را محاسبه می‌کند. این قابلیت، اطلاعات دقیقی از پایداری و عملکرد شبکه ارائه می‌دهد.

• عملکرد چندفازی:
  این دستگاه قابلیت انجام اندازه‌گیری‌های چندفازی را داراست و می‌تواند به طور خودکار بین نقاط تست سوئیچ کند. این ویژگی باعث افزایش سرعت و دقت فرآیند عیب‌یابی می‌شود.

• مطابقت با استانداردهای بین‌المللی:
  دستگاه NIM1000 بر اساس استانداردهای DIN EN 61557-3 و VDE 0413-3 طراحی شده است، که مطابقت آن با این استانداردها ضامن ایمنی و دقت عملکرد دستگاه است.

قابلیت‌های کاربردی آمپدانس متر دیجیتال NIM1000

دستگاه امپدانس‌متر Megger NIM1000 ابزار کارآمدی است که در حوزه‌های مختلف از ارزیابی سیستم‌های توزیع برق تا بهبود کیفیت و جلوگیری از خرابی‌های شبکه کاربرد گسترده دارد.

1. اندازه‌گیری امپدانس شبکه:
   NIM1000 قابلیت اندازه‌گیری امپدانس هم برای سیم‌های فاز و خنثی و هم فاز به فاز را دارد. چنین قابلیتی برای تشخیص خطاهای امپدانسی، شناسایی نامتعادلی‌های شبکه و تأیید شرایط کیفیت برق بسیار حیاتی است.

2. اندازه‌گیری افت ولتاژ:
   یکی از نکات کلیدی که این دستگاه را متمایز می‌کند، توانایی آن در محاسبه میزان افت ولتاژ تحت بار نامی و تحلیل کیفیت برق در شرایط واقعی است. این ویژگی به متخصصان کمک می‌کند نصب‌ها را بهینه‌سازی کرده و از کیفیت برق مطمئن شوند.

3. عیب‌یابی سریع و دقیق:
   دستگاه NIM1000 قادر است مشکلات مهمی نظیر نقص‌های حساس به بار، اتصالات ناپایدار و خطاهای خنثی را شناسایی کند. این قابلیت به جلوگیری از وقوع مشکلات و خسارت‌های جدی در شبکه کمک می‌کند.

4. تضمین کیفیت برق و جلوگیری از اختلالات:
   با استفاده از داده‌های ارائه‌شده توسط این دستگاه، می‌توان ارزیابی جامعی از ظرفیت جریان شبکه، افت ولتاژ و کیفیت کلی برق در شرایط مختلف بار فراهم کرد.

5. تحلیل عملکرد سیم‌های خنثی:
   دستگاه NIM1000 امکان شناسایی نقص‌های سیم خنثی را فراهم می‌کند، که می‌توانند منجر به مسائل جدی ایمنی یا خرابی‌های برق‌رسانی شوند.

6. آزمایش کابل‌ها و تجهیزات توزیع:
   این دستگاه علاوه‌بر ارزیابی شبکه، برای تست کابل‌ها، باس‌بارها و سایر تجهیزات توزیع نیز مورد استفاده قرار می‌گیرد.

مشخصات فنی این دستگاه:

رنج جریان تست:
این دستگاه توانایی ارائه جریان تست از 80 آمپر تا 1000 آمپر را داراست که با توجه به شرایط شبکه قابل تنظیم است. در حالت پیک، جریان تست به ترتیب زیر ارائه می‌شود:

• حداکثر 1000 آمپر برای شبکه‌های 400 ولت
• حداکثر 600 آمپر برای شبکه‌های 230 ولت
• حداکثر 300 آمپر برای شبکه‌های 115 ولت

پارامترهای قابل اندازه‌گیری:
پارامترهای قابل اندازه‌گیری توسط این دستگاه عبارتند از:

• مقدار و فاز امپدانس (Z)
• مقاومت ®
• راکتانس (X)
• مقدار PEN برای امپدانس (ZPEN)
• ولتاژ موثر (Urms)
• حداکثر جریان (Imax)
• جریان حلقه کوتاه (Is)
• فرکانس شبکه (F)
• افت ولتاژ در شرایط بار (VD)
• حداکثر توان در افت ولتاژ اسمی (Pmax)

علاوه‌بر این، تمامی پارامترها تا هارمونیک دهم برای شبکه‌های تک‌فاز و چندفاز نمایش داده می‌شوند.

ولتاژ ورودی:
دستگاه قادر است با ورودی ولتاژ بین 90 ولت تا 480 ولت در فرکانس 50/60 هرتز از طریق گیره‌های تست و از طریق ولتاژ 90 تا 230 ولت از پریز برق کار کند.

دقت عملیاتی:
NIM1000 دارای دقت ±3% (مطابق با استاندارد EN 61557-3) است که داده‌های اندازه‌گیری شده آن را کاملاً قابل اعتماد می‌کند.

رزولوشن اندازه‌گیری:
رزولوشن دستگاه بسیار بالا بوده و مقادیر را با دقت 1 میلی‌اهم (1 mΩ) نمایش می‌دهد.

حفاظت و ایمنی:
این دستگاه دارای ویژگی‌های ایمنی مثل محافظت در برابر دما و گیره‌های ایمن بوده و مطابق با استانداردهای ایمنی بین‌المللی مانند کلاس حفاظتی IP50 (در حالت باز بودن درپوش) و IP53 (در حالت بسته بودن درپوش) طراحی شده است.

نمایشگر و ذخیره‌سازی اطلاعات:
دستگاه به یک صفحه نمایش 5.7 اینچی رنگی مجهز است که قابلیت دید در نور مستقیم خورشید را دارد. همچنین این دستگاه توانایی ذخیره‌سازی حداقل 1000 رکورد تست را دارد و از طریق پورت USB می‌توان داده‌ها را انتقال داد.

ابعاد و وزن:
ابعاد دستگاه 410 در 175 در 335 میلی‌متر بوده و دارای وزن سبک مناسب برای کاربری سیار و حمل‌ونقل در منطقه‌های عملیاتی است.

مزایای استفاده از Megger NIM1000

1. دقت بالا:
   با دقت عملیاتی بالا، NIM1000 داده‌هایی با اطمینان کامل را ارائه می‌دهد که می‌تواند اطلاعات دقیق و جامعی از وضعیت شبکه برق فراهم کند.

2. کاربری ساده:
   رابط کاربری این دستگاه بسیار ساده و کاربرپسند است. با وجود صفحه‌نمایش با کیفیت بالا و نمایش گرافیکی تمام پارامترها، کار با این دستگاه حتی برای کاربران مبتدی نیز آسان است.

3. کارایی در شرایط مختلف محیطی:
   محدوده دمای عملیاتی -20 تا 55 درجه سانتی‌گراد و رطوبت 93 درصد در دمای 30 درجه سانتی‌گراد، استفاده از این دستگاه را در محیط‌های صنعتی و سخت کاملاً ممکن می‌سازد.

4. ایمنی کامل:
   دستگاه با قابلیت‌های ایمنی پیشرفته از کاربران در برابر خطرات برق‌گرفتگی و سایر حوادث محافظت می‌کند.

5. کاهش هزینه‌ها:
   با کمک به شناسایی و رفع مشکلات پیش از وقوع، این دستگاه تا میزان زیادی هزینه‌های نگهداری و تعمیرات غیرضروری را کاهش می‌دهد.

نتیجه گیری

امپدانس‌متر Megger NIM1000 با قابلیت‌هایی نظیر جریان تست بالا، تحلیل دقیق پارامترهای شبکه تا هارمونیک دهم، رابط کاربری آسان، و تطابق با استانداردهای ایمنی، ابزاری قدرتمند و مطمئن برای اندازه‌گیری و ارزیابی شبکه‌های ولتاژ پایین به شمار می‌رود.

این دستگاه نه‌تنها مشکلات موجود در شبکه را با دقت شناسایی می‌کند، بلکه با ارائه داده‌های جامع و امکان تحلیل در لحظه، به بهبود کیفیت برق، اطمینان از نصب صحیح تجهیزات، و پیشگیری از خرابی‌های ناگهانی کمک می‌کند. با انتخاب NIM1000، شما یک ابزار حرفه‌ای، دقیق و قابل اعتماد را همراه خواهید داشت که برای سال‌ها نیازهای شما را در این حوزه برآورده خواهد کرد.
