معرفی عیب یاب OLYMPUS OmniScan SX

عیب یاب OLYMPUS OmniScan SX یک آشکارساز عیب که بیش از 20 سال تجربه در زمینه آرایه فازی را ارائه می دهد و DNA Omni Scan را به اشتراک می گذارد. این ردیاب عیب فازی از برند المپیوس دارای یک رابط نرم افزاری کارآمد جدید است که بر روی صفحه نمایش لمسی 8.4 اینچی (21.3 سانتی متری) به نمایش در می آید. OmniScan SX یک ابزار تک و غیر ماژولار برای کارکرد آسان و مقرون به صرفه برای برنامه های کاربردی کمتر است. این ردیاب فاز دستی در دو مدل SX PA و SX UT عرضه می شود. عیب یاب تصویربرداری مدل SX PA یک واحد آرایه فازی 16:64PR است. همچنین ردیاب عیوب لمسی آلتراسونیک SX UT مجهز به یک کانال UT معمولی برای بازرسی پالس پژواک pitch-catch یا TOFD است.

ویژگی و امکانات دستگاه

آشکارساز و ردیاب عیب فازی صفحه لمسی المپیوس Omni Scan-SX گزینه حالت تمام صفحه را ارائه می دهد که دید را به حداکثر می رساند. این مورد اساساً بسیاری از عملکردهای منو را به عملیات آسان صفحه لمسی تبدیل می کند. همچنین این ویژگی‌ همراه با سایر ویژگی‌ های مهم دیگر از جمله کالیبراسیون با قابلیت پیگیری آسان، نرخ تازه‌ سازی سریع برای نمایشگرهای S-scan و A-scan و فرکانس تکرار سریع پالس (PRF) از ویژگی های مهم این دستگاه عیب یاب و ردیاب است. این آشکارساز یا ردیاب عیوب حرفه ای یک ابزار بازرسی بسیار کارآمد با مجموعه گسترده اسکنرها، کاوشگرها و لوازم جانبی و همچنین با نرم افزار اختصاصی خود NDT Setup Builder و OmniPC کاملاً سازگار است.

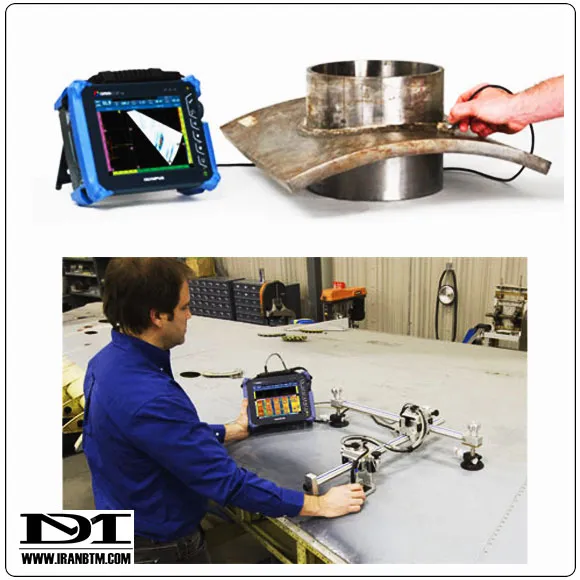

بازرسی فازی آرایه جوش با این عیب یاب التراسونیک راه حل عالی بازرسی جوش آرایه فازی دستی و نیمه خودکار است که توسط Olympus برای صنعت نفت و گاز توسعه یافته است. باید اشاره داشته باشیم این سیستم‌ می‌ تواند برای بازرسی مطابق با ASME-API و سایر معیارهای کد استفاده شوند. در حالی که قابلیت‌ های تشخیص سرعت بالا را ارائه می‌ دهد و تفسیر نشانه را ساده می‌ کند.

نقشه خوردگی و ردیاب عیب فازی المپیوس OminScan-SX

بازرسی صفر درجه با ورود OmniScan SX بیشتر و راحتتر قابل دسترس است‌. برای تستر کیفیت فلزات یا کامپوزیت Olympus راه حل های میدانی اثباتی را برای تشخیص ناهنجاری ها یا از دست دادن دیوار ارائه می دهد. بازرسی جوش TOFD با عیب یاب Omniscan-Sx بازرسی TOFD یک روش آسان و کارآمد برای تشخیص اولیه عیوب جوش و همچنین کنترل کیفیت فلزات است. این روش بسیار سریع و مقرون به صرفه است و می تواند عیوب موجود در حجم جوش را اندازه گیری کند.

مشخصات فنی عیب یاب OLYMPUS OmniScan SX

• ذخیره سازی کارت SDHC یا اکثر دستگاه های ذخیره سازی USB استاندارد
• محدوده دمای ذخیره سازی: 20- تا 60 درجه سانتیگراد
• ورودی دیجیتال: 4 ورودی دیجیتال TTL 5 ولت
• روشنایی: 600 سی دی بر متر مربع
• اندازه فایل داده: 300 مگابایت
