بررسی جامع و تخصصی ارت تستر Extech GRT350: تحلیل عملکرد، امکانات و جایگزین‌های موجود

در دنیای پیچیده و حساس سیستم‌های الکتریکی، اطمینان از ایمنی و عملکرد صحیح تجهیزات امری حیاتی است. یکی از ارکان اصلی این ایمنی، وجود یک سیستم ارتینگ (Grounding) کارآمد و دقیق است. سیستم ارتینگ با ایجاد مسیری با مقاومت پایین برای جریان‌های خطا، از بروز حوادث ناگوار مانند برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کند و به تجهیزات الکترونیکی حساس در برابر آسیب‌های ناشی از نوسانات ولتاژ و جریان محافظت می‌کند. به همین دلیل، اندازه‌گیری و ارزیابی دقیق مقاومت زمین از اهمیت ویژه‌ای برخوردار است.

در این راستا، دستگاه‌های ارت تستر نقش مهمی ایفا می‌کنند. این دستگاه‌ها با استفاده از روش‌های مختلف، مقاومت زمین را اندازه‌گیری کرده و به تکنسین‌ها و مهندسان کمک می‌کنند تا از عملکرد صحیح سیستم ارتینگ اطمینان حاصل کنند. در این مقاله، به بررسی جامع و تخصصی ارت تستر Extech GRT350 می‌پردازیم. این دستگاه، اگرچه دیگر تولید نمی‌شود، اما همچنان به عنوان یک ابزار کارآمد در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد و بررسی آن می‌تواند به درک بهتر از ویژگی‌ها و عملکرد دستگاه‌های ارت تستر کمک کند. همچنین، به معرفی جایگزین‌های مناسب برای این دستگاه و نکاتی در خصوص انتخاب ارت تستر مناسب خواهیم پرداخت.

Extech GRT350: ابزاری برای سنجش مقاومت زمین و بررسی مقاومت ویژه خاک

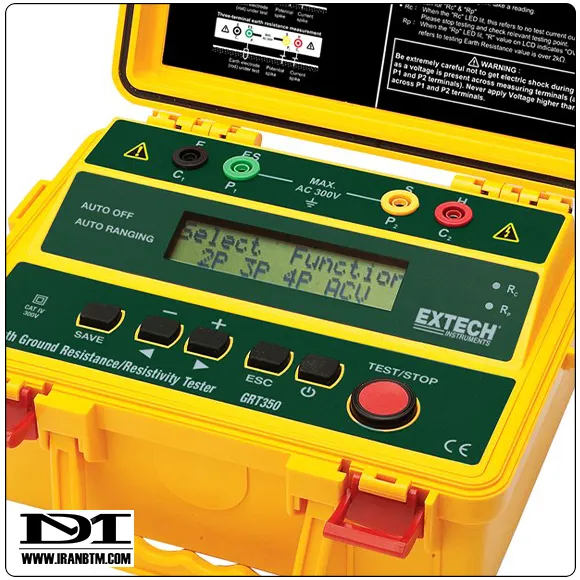

Extech GRT350 یک دستگاه ارت تستر 4 سیمه بود که برای اندازه‌گیری مقاومت زمین و مقاومت ویژه خاک (Earth Resistivity) طراحی شده بود. این دستگاه قادر بود مقاومت زمین را در محدوده 2 تا 2000 اهم و مقاومت ویژه خاک را در محدوده 0.06 تا 628 اهم-متر اندازه‌گیری کند. GRT350 از روش‌های تست 4 سیمه، 3 سیمه و 2 سیمه پشتیبانی می‌کرد که این امکان را به کاربر می‌داد تا با توجه به شرایط و نیاز پروژه، از روش مناسب برای اندازه‌گیری استفاده کند.

ویژگی‌ها و امکانات کلیدی دستگاه

• تست مقاومت ویژه خاک (ρ): این ویژگی به کاربر امکان می‌دهد تا با استفاده از روش‌های ونه (Wenner) یا شلومبرگر (Schlumberger)، مقاومت ویژه خاک را در محل مورد نظر اندازه‌گیری کند. این اطلاعات برای طراحی سیستم‌های ارتینگ، تعیین محل مناسب برای دفن الکترودها و بررسی شرایط خوردگی خاک بسیار مفید است.
• پشتیبانی از روش‌های تست 4 سیمه، 3 سیمه و 2 سیمه: این ویژگی انعطاف‌پذیری بالایی را برای کاربر فراهم می‌کند و به او اجازه می‌دهد تا با توجه به شرایط محیطی و نوع سیستم ارتینگ، از روش مناسب برای اندازه‌گیری استفاده کند. روش 4 سیمه دقیق‌ترین روش برای اندازه‌گیری مقاومت زمین است، در حالی که روش‌های 3 سیمه و 2 سیمه برای اندازه‌گیری‌های سریع‌تر و در شرایطی که دسترسی به الکترودهای کمکی محدود است، مناسب هستند.
• صفحه نمایش LCD بزرگ دو خطی: صفحه نمایش بزرگ و واضح این دستگاه، خواندن نتایج اندازه‌گیری را آسان می‌کند. نمایشگر دو خطی امکان نمایش همزمان اطلاعات مختلف مانند مقاومت زمین، ولتاژ و وضعیت باتری را فراهم می‌کند.
• بررسی خودکار صحت اتصال الکترودهای کمکی (Automatic I و P Spike Check): این ویژگی به کاربر کمک می‌کند تا از اتصال صحیح الکترودهای کمکی اطمینان حاصل کند. دستگاه به طور خودکار جریان و پتانسیل الکترودها را بررسی کرده و در صورت وجود مشکل، هشدار می‌دهد. این امر از بروز خطا در اندازه‌گیری جلوگیری می‌کند.
• نگهدارنده مقدار اندازه‌گیری شده (Test Hold): این ویژگی به کاربر امکان می‌دهد تا مقدار اندازه‌گیری شده را روی صفحه نمایش ثابت نگه دارد. این امر برای ثبت و یادداشت نتایج اندازه‌گیری در شرایطی که دسترسی به دستگاه محدود است، بسیار مفید است.
• محدوده اندازه‌گیری خودکار (Autoranging): این ویژگی به دستگاه اجازه می‌دهد تا به طور خودکار محدوده اندازه‌گیری مناسب را انتخاب کند. این امر استفاده از دستگاه را آسان‌تر کرده و از آسیب دیدن دستگاه در اثر انتخاب محدوده نامناسب جلوگیری می‌کند.
• نگهداری داده (Data Hold): این ویژگی به کاربر امکان می‌دهد تا نتایج اندازه‌گیری را در حافظه دستگاه ذخیره کند. این امر برای تجزیه و تحلیل داده‌ها و مستندسازی نتایج اندازه‌گیری بسیار مفید است.
• خاموش شدن خودکار (Auto Power Off): این ویژگی به منظور صرفه‌جویی در مصرف باتری، دستگاه را پس از مدتی عدم استفاده به طور خودکار خاموش می‌کند.
• اندازه‌گیری ولتاژ زمین AC: این ویژگی به کاربر امکان می‌دهد تا ولتاژ AC موجود در زمین را اندازه‌گیری کند. این اطلاعات می‌تواند برای تشخیص مشکلات مربوط به نشت جریان و ارزیابی ایمنی سیستم ارتینگ مفید باشد.
• ذخیره و فراخوانی تا 200 نتیجه تست: این ویژگی به کاربر امکان می‌دهد تا تا 200 نتیجه تست را در حافظه دستگاه ذخیره کرده و در صورت نیاز، آن‌ها را فراخوانی کند. این امر برای ثبت و مستندسازی نتایج اندازه‌گیری و مقایسه آن‌ها در طول زمان بسیار مفید است.
• نشانگرهای Overrange و Low Battery: نشانگر Overrange در صورتی که مقدار اندازه‌گیری شده از محدوده قابل اندازه‌گیری دستگاه فراتر رود، روشن می‌شود. نشانگر Low Battery نیز نشان می‌دهد که باتری دستگاه در حال اتمام است و نیاز به تعویض دارد.
• تجهیزات جانبی کامل: دستگاه به همراه سیم‌های تست با گیره‌های سوسماری، 4 عدد الکترود کمکی، کیف حمل سخت و 8 عدد باتری AA 1.5 ولت ارائه می‌شود. این تجهیزات جانبی، کاربر را از خرید لوازم اضافی بی‌نیاز می‌کند.
• استاندارد CE و رتبه ایمنی CAT IV 300V: دستگاه دارای استاندارد CE است و رتبه ایمنی CAT IV 300V را دارد. این بدان معناست که دستگاه برای استفاده در محیط‌های صنعتی و الکتریکی با ولتاژ بالا ایمن است.

مزایای استفاده از اکستک GRT350

• اندازه‌گیری دقیق و قابل اعتماد مقاومت زمین و مقاومت ویژه خاک: این دستگاه با استفاده از روش‌های مختلف اندازه‌گیری، نتایج دقیق و قابل اعتمادی را ارائه می‌دهد.
• انعطاف‌پذیری بالا با پشتیبانی از روش‌های تست 4 سیمه، 3 سیمه و 2 سیمه: این ویژگی به کاربر امکان می‌دهد تا با توجه به شرایط محیطی و نوع سیستم ارتینگ، از روش مناسب برای اندازه‌گیری استفاده کند.
• استفاده آسان و رابط کاربری کاربرپسند: صفحه نمایش بزرگ، دکمه‌های کنترلی ساده و راهنمای کاربر جامع، استفاده از دستگاه را آسان می‌کند.
• تجهیزات جانبی کامل و کیف حمل مقاوم: دستگاه به همراه تمامی لوازم مورد نیاز برای اندازه‌گیری ارائه می‌شود و کیف حمل مقاوم از دستگاه در برابر آسیب‌های احتمالی محافظت می‌کند.
• استاندارد CE و رتبه ایمنی بالا: این دستگاه برای استفاده در محیط‌های صنعتی و الکتریکی با ولتاژ بالا ایمن است.

محدودیت‌های Extech GRT350

• توقف تولید: این دستگاه دیگر تولید نمی‌شود و ممکن است تهیه آن دشوار باشد.
• عدم وجود امکانات پیشرفته: در مقایسه با دستگاه‌های ارت تستر جدیدتر، GRT350 از امکانات پیشرفته‌ای مانند ثبت داده‌ها، اتصال به کامپیوتر و نرم‌افزار تجزیه و تحلیل داده‌ها برخوردار نیست.
• محدودیت در حافظه داخلی: دستگاه تنها قادر به ذخیره 200 نتیجه تست است که ممکن است برای برخی از پروژه‌ها کافی نباشد.

با توجه به اینکه Extech GRT350 دیگر تولید نمی‌شود، بهتر است به دنبال جایگزین‌های مناسب برای این دستگاه باشید. Extech GRT300 به عنوان جایگزین پیشنهادی برای GRT350 معرفی شده است. با این حال، دستگاه‌های ارت تستر دیگری نیز در بازار وجود دارند که می‌توانند به عنوان جایگزین‌های مناسب برای GRT350 در نظر گرفته شوند. برخی از این دستگاه‌ها عبارتند از:

• Megger DET2/2: این دستگاه یک ارت تستر پیشرفته و با دقت بالا است که برای اندازه‌گیری مقاومت زمین و مقاومت ویژه خاک در محیط‌های مختلف مناسب است.
• Fluke 1625-2 GEO Earth Ground Tester: این دستگاه یک ارت تستر قدرتمند و با قابلیت‌های متنوع است که برای اندازه‌گیری مقاومت زمین، ولتاژ زمین و جریان زمین مناسب است.
• AEMC 6472 Digital Ground Resistance Tester: این دستگاه یک ارت تستر دیجیتال با صفحه نمایش بزرگ و رابط کاربری آسان است که برای اندازه‌گیری مقاومت زمین و مقاومت ویژه خاک مناسب است.

نکاتی در خصوص انتخاب ارت تستر مناسب

هنگام انتخاب ارت تستر مناسب، باید به عوامل مختلفی توجه کنید. برخی از این عوامل عبارتند از:

• محدوده اندازه‌گیری: محدوده اندازه‌گیری دستگاه باید با محدوده مقاومت زمین مورد انتظار در محل مورد نظر مطابقت داشته باشد.
• دقت اندازه‌گیری: دقت اندازه‌گیری دستگاه باید برای کاربرد مورد نظر کافی باشد.
• روش‌های اندازه‌گیری: دستگاه باید از روش‌های اندازه‌گیری مورد نیاز پشتیبانی کند.
• امکانات پیشرفته: اگر به امکانات پیشرفته‌ای مانند ثبت داده‌ها، اتصال به کامپیوتر و نرم‌افزار تجزیه و تحلیل داده‌ها نیاز دارید، باید دستگاهی را انتخاب کنید که این امکانات را داشته باشد.
• سهولت استفاده: دستگاه باید دارای رابط کاربری آسان و راهنمای کاربر جامع باشد.
• قیمت: قیمت دستگاه باید با بودجه شما مطابقت داشته باشد.

Extech GRT350 یک دستگاه ارت تستر کارآمد بود که برای اندازه‌گیری مقاومت زمین و مقاومت ویژه خاک طراحی شده بود. اگرچه این دستگاه دیگر تولید نمی‌شود، اما همچنان به عنوان یک ابزار کارآمد در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد. با این حال، با توجه به پیشرفت تکنولوژی، دستگاه‌های ارت تستر جدیدتر با امکانات پیشرفته‌تر و دقت بالاتر در بازار موجود هستند که می‌توانند به عنوان جایگزین‌های مناسب برای GRT350 در نظر گرفته شوند. هنگام انتخاب ارت تستر مناسب، باید به عوامل مختلفی مانند محدوده اندازه‌گیری، دقت اندازه‌گیری، روش‌های اندازه‌گیری، امکانات پیشرفته، سهولت استفاده و قیمت توجه کنید تا بتوانید دستگاهی را انتخاب کنید که بهترین پاسخگوی نیازهای شما باشد.
