آشنایی با دیتالاگر ولتاژ EXTECH DL-160

دستگاه دیتالاگر Extech DL-160 یکی از پیشرفته‌ترین و دقیق‌ترین ابزارهای ضبط داده در زمینه اندازه‌گیری ولتاژ و جریان AC است. این دستگاه با بهره‌گیری از فناوری True RMS، امکان اندازه‌گیری دقیق و همزمان دو ورودی مستقل را فراهم می‌کند. طراحی جمع‌وجور، امکانات متنوع، و کارایی بالای این دستگاه، آن را به یکی از محبوب‌ترین ابزارها برای مهندسان برق، تکنسین‌ها، و کاربران حرفه‌ای تبدیل کرده است.

قابلیت‌های کلیدی دستگاه

این دیتالاگر با تجهیز به فناوری و ویژگی‌های تخصصی نظیر اندازه‌گیری جریان و ولتاژ AC در گستره‌ی وسیع و با دقت بالا، کاربران را قادر می‌سازد تا داده‌هایی با کیفیت و قابل استناد دریافت کنند. در ادامه برخی از قابلیت‌های برجسته این دستگاه آورده شده است:

1. اندازه‌گیری دقیق ولتاژ و جریان AC به صورت همزمان
   Extech DL-160 می‌تواند به طور همزمان دو کانال ورودی ولتاژ یا جریان AC را اندازه‌گیری و ثبت کند. این ویژگی، دستگاه را برای کاربردهایی که نیاز به بررسی همزمان ولتاژ و جریان دارند، مانند اعتبارسنجی سیستم‌های الکتریکی یا تجزیه‌وتحلیل شبکه‌های برق، ایده‌آل می‌سازد.

2. گستره اندازه‌گیری وسیع
   این دیتالاگر قادر است ولتاژهای AC تا 600 ولت و جریان‌های AC تا 200 آمپر را با دقت 2% اندازه‌گیری کند. همچنین ارائه رزولوشن 0.1V و 0.1A، باعث ثبت دقیق داده‌ها حتی در کاربردهای حساس می‌شود.

3. بهره‌گیری از فناوری True RMS
   با استفاده از فناوری True RMS، اندازه‌گیری حتی در شرایطی که امواج جریانی و ولتاژی تحریف‌شده یا دارای نویز باشند، به دقیق‌ترین شکل ممکن انجام می‌شود. این ویژگی، Extech DL-160 را برای تجهیزات صنعتی و تجاری که نوسانات و اعوجاج اشارتی دارند، مناسب می‌سازد.

4. ثبت تعداد زیادی از داده‌ها
   این دیتالاگر می‌تواند تا 262,000 داده در حالت تک کاناله و 131,000 داده در حالت دو کاناله ذخیره کند. این حجم حافظه به کاربران امکان می‌دهد تا در دوره‌های طولانی‌مدت داده‌ها را به‌صورت مداوم ثبت و نگه‌داری کنند.

5. گزینه‌های متعدد برای نرخ نمونه‌برداری
   یکی دیگر از ویژگی‌های برجسته این دستگاه، قابلیت تنظیم نرخ نمونه‌برداری در بازه‌ای بین 1 ثانیه تا 24 ساعت است. این انعطاف‌پذیری، دستگاه را برای کاربردهای مختلف از تحلیل‌های کوتاه‌مدت تا نظارت‌های طولانی‌مدت مناسب می‌سازد.

6. مشاهده و تحلیل آسان داده‌ها
   دستگاه دارای یک نمایشگر LCD باکیفیت است که زمان، تاریخ، مقادیر فعلی، و بیشینه و کمینه مقادیر ثبت‌شده را نشان می‌دهد. همچنین کاربران می‌توانند داده‌های ثبت‌شده را از طریق رابط USB به کامپیوتر منتقل کرده و با استفاده از نرم‌افزار ارائه‌شده، تحلیل‌های متخصصانه‌ای انجام دهند.

حالت‌های عملیاتی پیشرفته

دستگاه Extech DL-160 برای پوشش نیازهای مختلف، چندین حالت عملیاتی متفاوت ارائه می‌دهد:

1. عادی (Normal):
   اندازه‌گیری و ثبت پیوسته داده‌ها.

2. پیک (Peak):
   ثبت مقادیر حداکثری در طول زمان اندازه‌گیری. این حالت برای شناسایی نوسانات شدید ولتاژ یا جریان بسیار کاربردی است.

3. ضبط با تریگر (Capture – User Specified Trigger):
   کاربر می‌تواند یک سطح آستانه مشخص کند تا در صورت عبور ولتاژ یا جریان از این سطح، داده‌ها ثبت شوند. این قابلیت برای تحلیل تغییرات ناگهانی در سیستم‌های الکتریکی بسیار مفید است.

اجزای کامل همراه دستگاه

پکیج Extech DL-160 با تجهیزات کاملی ارائه می‌شود که به کاربران امکان شروع سریع به کار را بدون نیاز به خرید لوازم جانبی اضافی می‌دهد. لوازم همراه عبارت‌اند از:

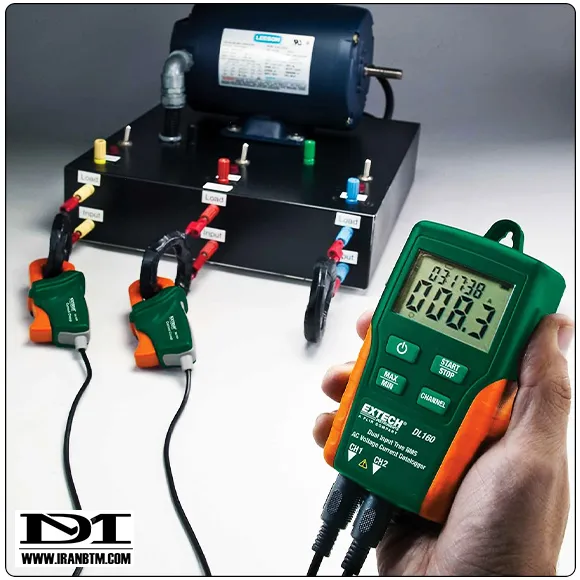

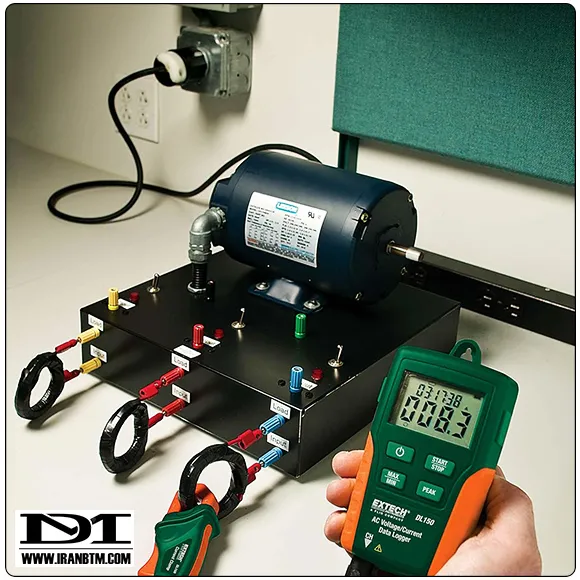

• دو عدد کلمپ جریان (Current Clamp): برای اندازه‌گیری بدون نیاز به جدا کردن اتصالات مدار.
• دو مجموعه پراب اندازه‌گیری (Test Leads): برای اتصال ایمن و دقیق دستگاه به مدار.
• دو مجموعه گیره سوسماری (Alligator Clips): جهت اتصال سریع و موقت به هادی‌ها.
• کابل USB: برای انتقال داده‌ها به کامپیوتر.
• آداپتور AC جهانی: سازگار با انواع ولتاژهای برق ورودی.
• باتری‌ها: 4 باتری AAA و 2 باتری CR2032 برای تامین انرژی دستگاه.

مشخصات فنی دیتالاگر Extech DL-160

دستگاه Extech DL-160 دارای ویژگی‌های فنی پیشرفته و استانداردهایی است که آن را برای استفاده در صنایع مختلف مناسب می‌سازد. برخی از مشخصات فنی این دستگاه عبارت‌اند از:

• بازه اندازه‌گیری جریان AC: 10 تا 200 آمپر
• رزولوشن جریان AC: 0.1 آمپر
• بازه اندازه‌گیری ولتاژ AC: 10 تا 600 ولت
• رزولوشن ولتاژ AC: 0.1 ولت
• دقت اندازه‌گیری: ±(2% از مقدار اندازه‌گیری‌شده ± 1A برای جریان و ± 1V برای ولتاژ)
• حافظه ذخیره‌سازی:
  • 262,000 نقطه داده در حالت تک کاناله
  • 131,000 نقطه داده در حالت دو کاناله
• اتصال به کامپیوتر: رابط USB
• وزن: 248 گرم (8.7 اونس)
• ابعاد: 114×63×34 میلی‌متر (4.5×2.5×1.3 اینچ)
• منبع تغذیه: 4 عدد باتری AAA و 2 عدد باتری CR2032
• رده ایمنی: CAT III – 600V مطابق با استانداردهای ایمنی
• گواهینامه CE

کاربردهای اکستک DL-160

Extech DL-160 در صنایع و پروژه‌های گوناگونی کاربرد دارد:

1. نظارت و بررسی تاسیسات الکتریکی:
   این دستگاه برای عیب‌یابی شبکه‌های الکتریکی و اطمینان از عملکرد صحیح تاسیسات برق مناسب است.

2. اندازه‌گیری در تجهیزات صنعتی:
   بررسی ولتاژ یا جریان تجهیزات صنعتی به منظور حفظ و نگهداری پیشگیرانه یا تشخیص مشکلات.

3. مانیتورینگ بارهای الکتریکی:
   تحلیل عملکرد بارها و شناسایی تغییرات در مصرف انرژی.

4. آزمایشگاه‌ها و کلاس‌های آموزشی:
   به دلیل امکان اندازه‌گیری همزمان کانال‌ها و استفاده آسان، این دستگاه برای آزمایشگاه‌های آموزشی نیز بسیار مفید است.

مزیت‌های رقابتی

Extech DL-160 در مقایسه با سایر دیتالاگرهای مشابه موجود در بازار به دلایل زیر یک انتخاب منحصربه‌فرد است:

• قابلیت ثبت داده به صورت همزمان از دو ورودی (ولتاژ یا جریان AC) که بسیاری از رقبا از آن بی‌بهره‌اند.
• حجم بالای حافظه داخلی که امکان ثبت داده‌های طولانی‌مدت را فراهم می‌کند.
• نرخ نمونه‌برداری انعطاف‌پذیر که به کاربر امکان می‌دهد بسته به نیاز خود، دستگاه را تنظیم کند.
• فناوری True RMS که دقت و صحت اندازه‌گیری در شرایط مختلف را تضمین می‌کند.

دستگاه دیتالاگر Extech DL-160 با امکانات گسترده و ویژگی‌های پیشرفته، ابزاری ایده‌آل برای حرفه‌ای‌ها و کاربران صنعتی است. این دستگاه با قابلیت اندازه‌گیری دقیق و همزمان ولتاژ و جریان AC، ثبت داده‌های طولانی‌مدت، انتقال آسان داده‌ها به کامپیوتر، و سرعت نمونه‌برداری قابل تنظیم، تمامی نیازهای کاربران در تحلیل سیستم‌های الکتریکی و نظارت بر عملکرد تجهیزات را برآورده می‌سازد. این محصول نه تنها از نظر دقت و کارایی بی‌رقیب است، بلکه با طراحی جمع‌وجور و تجهیزات کامل همراه، راحتی استفاده و قابلیت اطمینان بالایی را برای کاربران فراهم می‌کند.
