تراز لیزری چیست و چگونه کار می‌کند

تاریخچه پیدایش فناوری ترازیابی لیزری

در دهه‌های نخست قرن بیستم، ترازیاب‌های مکانیکی و اپتیکی ابزارهای پایه در مهندسی عمران و ساختمان محسوب می‌شدند. اما با توسعه فناوری نور همسو (Coherent Light) و تولید دیودهای لیزر نیمه‌هادی، امکان اندازه‌گیری خطوط افقی و عمودی با دقت میلی‌متری فراهم شد. در دهه ۱۹۷۰ میلادی شرکت‌های ژاپنی و آلمانی نخستین نسل ترازهای نوری لیزری را معرفی کردند. این ابزارها جایگزین ترازیاب‌های حبابی شدند که اشتباه اپراتوری در آن‌ها زیاد بود. امروزه در پروژه‌های زیرساختی، نصب سقف‌های کاذب، تراز کردن کف‌سازی، تأسیسات مکانیکی و حتی نصب تابلوهای دقیق، فناوری تراز لیزری نقشی حیاتی پیدا کرده است. در تعریف علمی، تراز لیزری، دستگاهی است که با تابش  پرتو لیزر بر صفحه  عمودی یا افقی،  معیار  دقیق تراز بودن سطح را نمایش می‌دهد. پرتو لیزر در واقع یک پهنه نور مونوکروم با زاویه واگرایی کم است که به کمک منشور چرخشی، در زاویه‌ی ۳۶۰ درجه بازتاب می‌یابد. در مدرن‌ترین ترازها مانند مدل‌های تراز لیزری یونیتی مدل UNI‑T LM70A، فناوری سنسور ژیروسکوپی و سیستم Self‑Leveling برای اصلاح انحرافات جزئی استفاده می‌شود. درک ریشه‌ی این فناوری، مبنای درستی برای آموزش چگونگی کارکرد تراز لیزری به شمار می‌آید.

اصول فیزیکی عملکرد نور لیزر

برای فهم اینکه تراز لیزری چگونه کار می‌کند، باید به اصول فیزیک نور و لیزر اشاره کرد.  لیزر (Light Amplification by Stimulated  Emission of  Radiation) پدیده‌ای است که در آن نور منسجم در یک طول موج خاص تولید می‌شود. در تراز لیزری، این پرتو از دیود  Laser Emitter ساطع می‌شود و پس از عبور از عدسی Collimator به باریکه‌ای با واگرایی کمتر از ۱ میلی‌ردیان تبدیل می‌شود. پرتو حاصل به منشور یا آینه‌ی چرخان اصابت می‌کند و در یک صفحه‌ی افقی یا عمودی پخش می‌شود. سنسورهای داخلی مبتنی بر MEMS زاویه‌ی انحراف دستگاه را می‌سنجند و در صورت خروج از حد مجاز، سیستم Autoleveling بازوهای موتوری را فعال می‌کند تا پرتو در صفحه‌ی تراز واقع شود. منبع تغذیه در اکثر مدل‌ها باتری لیتیوم یون ۷.۴ ولت است که پایداری نوری و حرارتی را تا ۸ ساعت کار پیوسته حفظ می‌کند. پرتو سبز (Green Beam) به دلیل طول موج ۵۳۲ نانومتر، وضوح بیشتری از پرتو قرمز در نور محیط دارد. در مدل‌های پیشرفته، مدیران فنی می‌توانند از طریق کلیدهای Micro Adjust زاویه‌ی پرتو را در گام‌های ۰.۰۵° تنظیم کنند.

اجزای سخت‌افزاری درونی تراز لیزری

در ساختار درونی هر تراز لیزری، سیستم اپتیکی، مکانیکی و الکترونیکی به‌صورت یکپارچه عمل می‌کنند. بخش اپتیکی شامل دیود لیزر، لنز Collimator، منشور پخش و فیلتر پرتو است. بخش مکانیکی دارای پایه‌ی Self‑Leveling، ژیروسکوپ، و  سیستم  قفل اتوماتیک در حمل و نقل می‌باشد. کنترل‌کننده‌ی میکروپروسسور نیز وظیفه‌ی هم‌زمان‌سازی رفتار موتورها با قرائت MEMS را دارد. مهندسان مشهد دقیق در بررسی‌های آزمایشگاهی متوجه شدند که کیفیت منشورهای شیشه‌ای مستقیماً بر یکنواختی پرتو در زاویه‌ی ۳۶۰ درجه تأثیر می‌گذارد. در مدل‌های حرفه‌ای، منشور با پوشش ضد انعکاس MgF₂ محافظت می‌شود تا افت شدت پرتو کاهش یابد. برد اندازه‌گیری در محیط باز به شرط استفاده از گیرنده‌ی نوری تا ۵۰ متر می‌رسد. در کاربردهای صنعتی مانند تراز کردن ماشین‌آلات CNC یا نصب سازه‌های متالیک، دقت ±۱ میلی‌متر در هر ۱۰ متر ضروری است. ازاین‌رو، در کالیبراسیون سالانه، تراز لیزری باید در دمای ۲۳ ± ۲ درجه سانتی‌گراد و رطوبت ۵۰ درصد تنظیم گردد.

روش‌های تولید پرتو و کالیبراسیون

پرتو لیزر در تراز لیزری می‌تواند به صورت نقطه‌ای، خطی یا چرخان تولید شود. در مدل‌های نقطه‌ای، دو دیود قاعده تراز افقی و عمودی را به صورت متقاطع نشان می‌دهند. در تراز چرخان، آینه‌ی Reflector روی موتور Encoder دار با سرعت ۳۰۰ تا ۶۰۰ دور بر دقیقه می‌چرخد و صفحه‌ی ۳۶۰ درجه را پوشش می‌دهد. برای حفظ دقت پرتو، کالیبراسیون (Alignment Calibration) هر ۶ ماه توصیه می‌شود. در مراکز استاندارد مانند مشهد دقیق، از تراز مرجع افقی با دقت میکرونی برای تنظیم پایه Laser Emitter استفاده می‌گردد. در فرایند کالیبراسیون، در فاصله‌ی ۱۰ متر اختلاف پرتو نباید بیش از ۲ میلی‌متر باشد. در صورت اضافه بودن، پیچ‌های سازگارکننده‌ی Fine Tuning باید تنظیم شوند. درک این اصول به مدیران فنی کمک می‌کند تا بدانند تراز لیزری چگونه در محیط های مختلف از جمله سایت‌های باز عمل می‌کند و در برابر ارتعاشات مقاوم می‌ماند.

معرفی انواع تراز لیزری ساختاری

تراز لیزری به لحاظ ساختار سه دسته اصلی دارد: ۱. تراز نقطه‌ای (Point Laser Level)، ۲. تراز خطي (Line Laser Level)، و ۳. تراز چرخان (Rotary Laser Level). تراز نقطه‌ای برای کارهای داخلی مانند نصب کابینت یا ریل برق مناسب است؛ تراز خطي برای نصب کاشی، سقف کاذب و نقشه‌برداری کف کاست دقیق‌تر است؛ و تراز چرخان برای کارهای پیمانکاری در فضای باز استفاده می‌شود. مدل‌های مدرن دارای سنسور تراز مغناطیسی و کنتاکتور محافظ در برابر ضربه هستند. نمونه‌ای مانند تراز لیزری یونیتی مدل UNI‑T LM70A قادر است در شرایط IP54 (مقاوم در برابر گرد و غبار و پاشش آب) کار کند. در صنعت نفت و پتروشیمی که شرایط محیطی دشوار است، این ویژگی عامل افزاینده‌ی عمر ابزار محسوب می‌شود. درک تفاوت انواع تراز ها برای انتخاب بهینه در کاربرد صنعتی و مهندسی ساختمان ضروری است.

مفهوم تراز خودکار (Self‑Leveling)

تراز خودکار یا Self‑Leveling یکی از ویژگی‌های هوشمند در تراز لیزری است. سیستم درونی با استفاده از ژیروسکوپ و سنسور Gravity Angle انحراف دستگاه نسبت به زاویه‌ی قانونی را اندازه‌گیری می‌کند و در صورت انحراف، به‌صورت خودکار صفحه‌ی پرتو را تنظیم می‌کند. در مدل‌های پایه، این اصلاح به صورت مکانیکی و با فنر تعادل انجام می‌شود؛ در مدل‌های پیشرفته، سرووموتور و سنسور MEMS با دقت نانو درجه به کار می‌رود. دقت سیستم Self‑Leveling تا ±۰.۳ درجه می‌رسد که در پروژه‌های نقشه‌برداری کاملاً قابل اعتماد است. اگر دامنه‌ی انحراف بیش از دامنه‌ی اصلاح باشد، دستگاه هشدار صوتی می‌دهد. این سازوکار به مهندسان اجازه می‌دهد حتی در سازه‌های با شیب جزئی، خط تراز واقعی را حفظ کنند.

شیوه‌ی به‌کارگیری در عملیات عمرانی

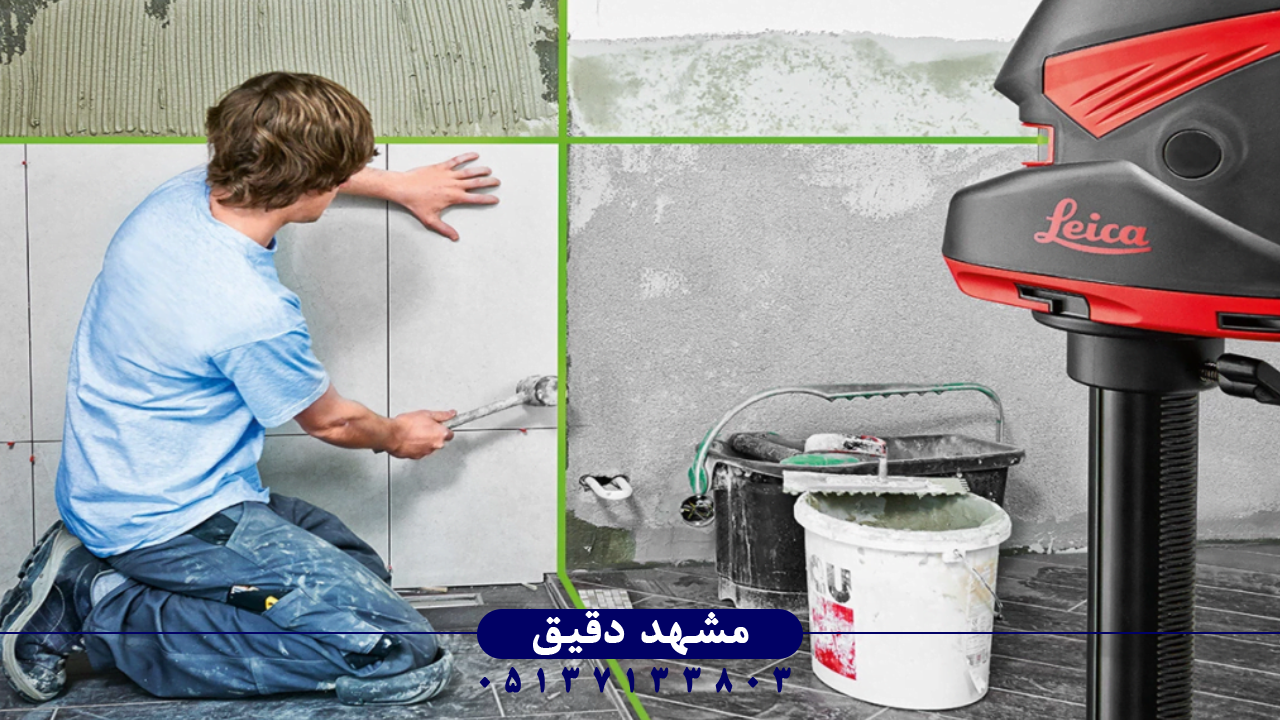

در کارگاه‌های عمرانی، تراز لیزری ابزاری برای حفظ دقت در نصب ستون‌ها، کاشی، سقف یا کف است. برای استفاده، نخست پایه‌ی Tripod باید در سطح صافی ثابت شود. دستگاه را روشن کرده و منتظر می‌مانیم تا فرآیند Self‑Leveling کامل گردد. سپس پرتو لیزر را بر هدف می‌تابانیم و با خط مرجع هم‌پوشانی می‌دهیم. در فواصل دور می‌توان از گیرنده‌ی نوری (Detector) برای افزایش برد استفاده کرد. در پروژه‌ی نقشه‌برداری فونداسیون یک کارخانه فولاد، استفاده از تراز لیزری باعث کاهش ۳۵٪ خطای نصب شد. به‌ویژه در پروژه‌های تأسیسات مکانیکی و برقی که تطابق سطوح باید زیر ۲ میلی‌متر باشد، این ابزار ضروری است. تراز لیزری به مهندسان اجازه می‌دهد در کمترین زمان موقعیت دقیق المان ها را بررسی و اصلاح کنند.

نکات ایمنی در کار با لیزر

اگرچه توان پرتو در تراز های ساختمانی معمولاً در حد ۱ میلی‌وات (CLASS II) است، اما رعایت ایمنی چشم الزامی می‌باشد. هرگز نباید به صورت مستقیم به پرتو نگاه کرد زیرا از آن‌جایی که نور لیزر دارای چگالی انرژی بالا است، ممکن است باعث تحریک شبکیه گردد. در کارگاه‌های صنعتی استفاده از عینک فیلتر لیزر (OD > 3 در ۵۳۲ nm) توصیه می‌شود. علاوه بر آن، هر گونه انعکاس از سطوح براق باید مدیریت شود. در مدل‌های حرفه‌ای فیوز حرارتی داخلی از افزایش دما پیشگیری می‌کند. کاربران باید بدانند تراز لیزری چگونه در برابر ضربه، رطوبت یا محیط‌های دارای گرد و غبار با استاندارد IP54 محافظت می‌شود.

نگهداری مستمر و کالیبراسیون دوره‌ای

تراز لیزری، مانند هر ابزار اندازه‌گیری، نیاز به نگهداری دوره‌ای دارد. باتری را باید در دمای ۱۵ تا ۲۵ درجه نگهداری کرد  و هر ۳ ماه  یک‌بار  شارژ دوره‌ای انجام داد. منشور پرتو را نباید با دستمال خشک تمیز کرد؛ بلکه باید از Air Blower و دستمال میکروفایبر استفاده نمود. کالیبراسیون در شرایط دمایی کنترل‌شده ضروری است. هر تغییر در دقت پرتو می‌تواند منجر به خطای اجرایی در پروژه‌های سازه‌ای شود. در مشهد دقیق فرآیند کالیبراسیون با استفاده از Bench Case های استاندارد ISO 17025 انجام می‌شود. ترازهای لیزری یونیتی به دلیل کیفیت لنز و پایداری دما در مدت طولانی نیاز کمتری به تنظیم دوباره دارند.

کاربرد تراز لیزری در صنعت نوین

تراز لیزری تنها ابزاری برای ساختمان نیست، بلکه در صنایع پیشرفته نیز کاربرد دارد؛ مانند نصب ماشین‌آلات تراش، تراز ریسمان در کشتی‌سازی و هم‌خط سازی تجهیزات صنایع هوافضا. در کارگاه‌های مونتاژ دقیق، ترازها برای تشخیص انحراف زیر ۰.۱ درجه به کار می‌روند. در خطوط مونتاژ خودر‌وسازی نیز برای هماهنگی شاسی استفاده می‌شود. این تنوع کاربرد نشان می‌دهد که شناخت نحوه‌ی کار تراز لیزری برای مهندسان چقدر اهمیت دارد. در بخش کنترل کیفی، خط لیزر می‌تواند به‌عنوان مرجع دقیق در اندازه‌گیری زاویه قطعات فلزی استفاده شود. همچنین در تولید ساختمان‌های Prefab، تراز لیزری برای تعیین محور مونتاژ استفاده می‌شود.

بررسی عملکرد مدل‌های پیشنهادی بازار

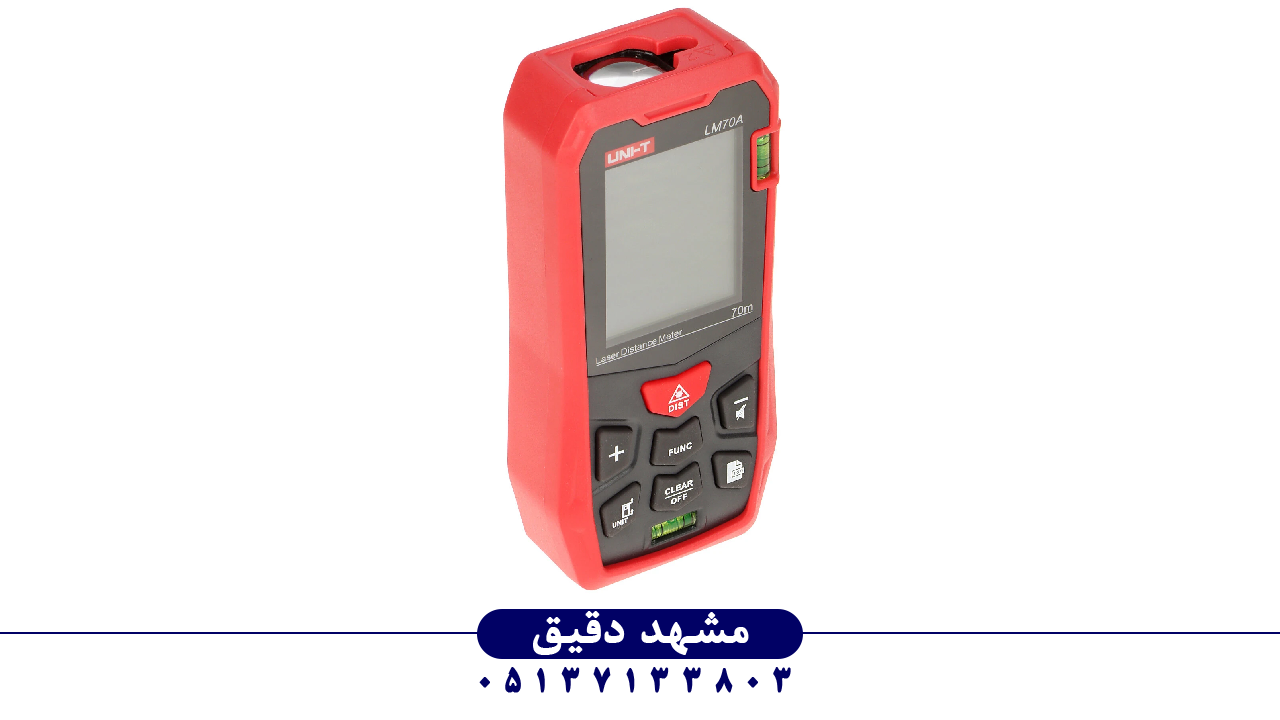

در بازار ایران، انواع تراز لیزری از برندهای چینی، ژاپنی و اروپایی وجود دارد، اما به علت تلفیق قیمت مناسب و کیفیت، برند یونیتی (UNI‑T) در میان مهندسان محبوب تر است. مدل UNI‑T LM70A دارای برد اندازه‌گیری ۷۰ متر، دقت ±۱.۵ میلی‌متر و پرتو سبز قابل دید در نور روشن است. صفحه‌نمایش LCD چند سطحی آن امکان قرائت زاویه، فاصله و شیب را به صورت دیجیتال می‌دهد. این دستگاه از باتری لیتیوم قابل شارژ، بدنه‌ی مقاوم ABS و پایه آلومینیومی سه پایه استاندارد ¼ اینچ برخوردار است. بر اساس آزمایش‌های مشهد دقیق، در دمای منفی ۱۰ الی ۵۰ درجه سانتی‌گراد پایداری خود را حفظ می‌کند. در بررسی عملکردی، زاویه‌ی انحراف در ۱۰ متر کمتر از ۰.۱۵ درجه به دست آمد که در رده‌ی ابزارهای حرفه‌ای قرار می‌گیرد. در همین رده، مدل‌های اروپایی با سه برابر قیمت، دقتی مشابه دارند؛ ازاین‌رو مهندسان فنی اغلب این مدل را انتخاب می‌کنند.

جمع‌بندی پایانی و نتیجه‌گیری مهندسی

بنابراین می‌توان گفت که پاسخ به پرسش «تراز لیزری چیست و چگونه کار می‌کند» در درک اصول نورشناسی، الکترونیک و مکانیک دقیق نهفته است. از دیود لیزر تا منشور پخش، هر جزء در هماهنگی بی‌نقص عمل می‌کند تا پرتویی کاملاً تراز تولید شود. تراز های مدرن با فناوری خودتراز و ژیروسکوپ دیجیتال، دقت اندازه‌گیری را افزایش داده‌اند و استفاده از آن‌ها در پروژه‌های سنگین صنعتی یک نیاز حرفه‌ای است. در میان مدل‌های بازار، محصول تراز لیزری یونیتی مدل UNI‑T LM70A با قابلیت دقت بالا، ساخت مستحکم و کالیبراسیون پایدار، بهترین گزینه برای مدیران پروژه و کارشناسان سازه‌ای به شمار می‌آید. به‌طور خلاصه، تراز لیزری از یک ابزار ساده به یک سامانه‌ی اندازه‌گیری هوشمند تبدیل شده که توان تحلیل و کنترل پروژه‌های مهندسی را افزایش می‌دهد.
